Bảng tra kích thước bạc đạn chữ thập chi tiết nhất

Bạc đạn chữ thập là bộ phận quan trọng trong khớp các đăng, giúp truyền mô-men xoắn giữa các trục có góc lệch và duy trì chuyển động linh hoạt. Để lựa chọn sản phẩm phù hợp, việc xác định đúng kích thước là yếu tố cần được ưu tiên, đặc biệt khi thay thế bạc đạn cũ hoặc bảo trì hệ thống truyền động. Bảng tra kích thước vòng bi chữ thập do Kỷ Nguyên Máy tổng hợp dưới đây sẽ giúp bạn tham khảo các kích thước phổ biến, nhận biết những thông số cần đo và đối chiếu mã sản phẩm, từ đó thuận tiện hơn trong quá trình tìm mua và thay thế.

Ảnh bảng tra kích thước bạc đạn chữ thập chi tiết nhất

Vòng bi chữ thập là gì?

Vòng bi chữ thập còn gọi là bạc đạn chữ thập, khớp nối vạn năng hoặc khớp các đăng là loại vòng bi đặc biệt có cấu tạo dạng chữ thập, là một loại vòng bi cơ khí đặc biệt có khả năng chịu lực tác động đồng thời từ nhiều hướng khác nhau (tải trọng hướng tâm, tải trọng dọc trục và mô-men lật) với độ chính xác rất cao.

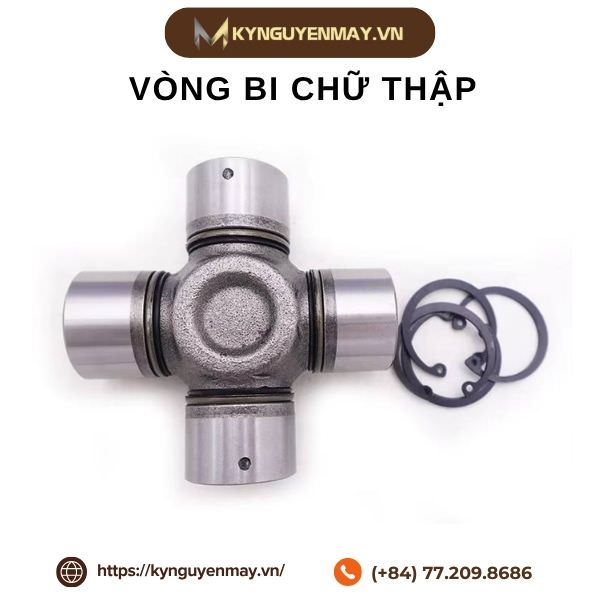

Ảnh vòng bi chữ thập

Cấu tạo và nguyên lý hoạt động của vòng bi chữ thập

Vòng bi chữ thập gồm các bộ phận được thiết kế để đảm bảo khả năng truyền mô-men xoắn linh hoạt. Cấu tạo và nguyên lý hoạt động của sản phẩm được thể hiện qua các chi tiết sau.

Cấu tạo của bạc đạn chữ thập

Bạc đạn chữ thập gồm các bộ phận chính phối hợp với nhau để hỗ trợ truyền mô-men xoắn giữa các trục có góc lệch. Dựa vào hình minh họa, cấu tạo của sản phẩm bao gồm:

• Trục chữ thập (Cross): Là bộ phận trung tâm có hình dạng chữ thập, với bốn đầu trục kết nối với các chén bi, giúp truyền chuyển động quay giữa các trục.
• Phớt mỡ (Grease Seal): Được lắp tại vị trí chén bi để giữ mỡ bôi trơn bên trong, đồng thời hạn chế bụi bẩn và tạp chất xâm nhập.
• Con lăn kim (Needle Roller): Gồm nhiều con lăn hình trụ nhỏ, được bố trí xung quanh đầu trục chữ thập nhằm giảm ma sát và hỗ trợ chuyển động quay.
• Chén bi (Bearing Case): Là chi tiết dạng cốc chứa các con lăn kim, tạo bề mặt lăn giữa đầu trục chữ thập và cụm ổ lăn.
• Vòng hãm (Snap Ring): Có nhiệm vụ giữ chén bi cố định trong khớp nối, hạn chế dịch chuyển khỏi vị trí lắp đặt khi vận hành.

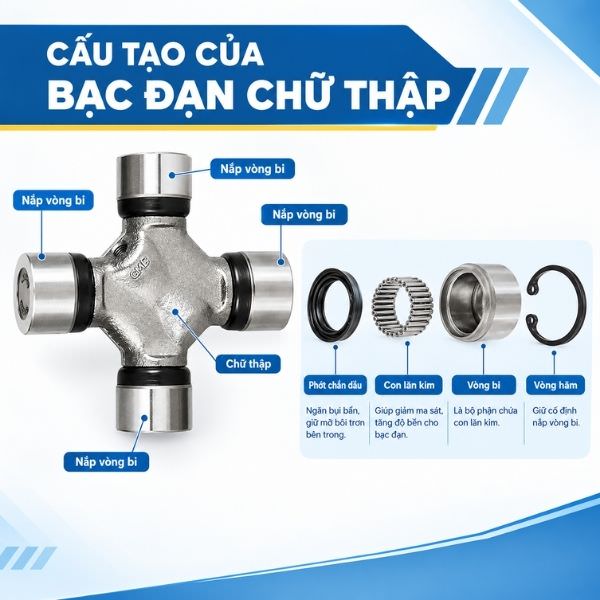

Ảnh cấu tạo của bạc đạn chữ thập

Nguyên lý hoạt động của vòng bi chữ thập

Vòng bi chữ thập trong khớp các đăng hoạt động dựa trên cơ chế truyền mô-men xoắn thông qua trục chữ thập và các ổ lăn kim. Khi trục chủ động quay, chuyển động được truyền qua các càng khớp và trục chữ thập đến trục bị động, đồng thời các chén bi và con lăn kim hỗ trợ chuyển động xoay, giảm ma sát tại các vị trí tiếp xúc.

• Bước 1: Trục chủ động quay, truyền mô-men xoắn đến càng khớp và trục chữ thập.
• Bước 2: Trục chữ thập xoay trong các chén bi. Các con lăn kim lăn trên bề mặt tiếp xúc, giúp giảm ma sát và hỗ trợ chuyển động.
• Bước 3: Chuyển động quay được truyền qua trục chữ thập đến càng khớp và trục bị động.
• Bước 4: Nhờ cấu tạo khớp các đăng, hai trục vẫn có thể truyền chuyển động khi đặt lệch góc mà không cần thẳng hàng hoàn toàn.

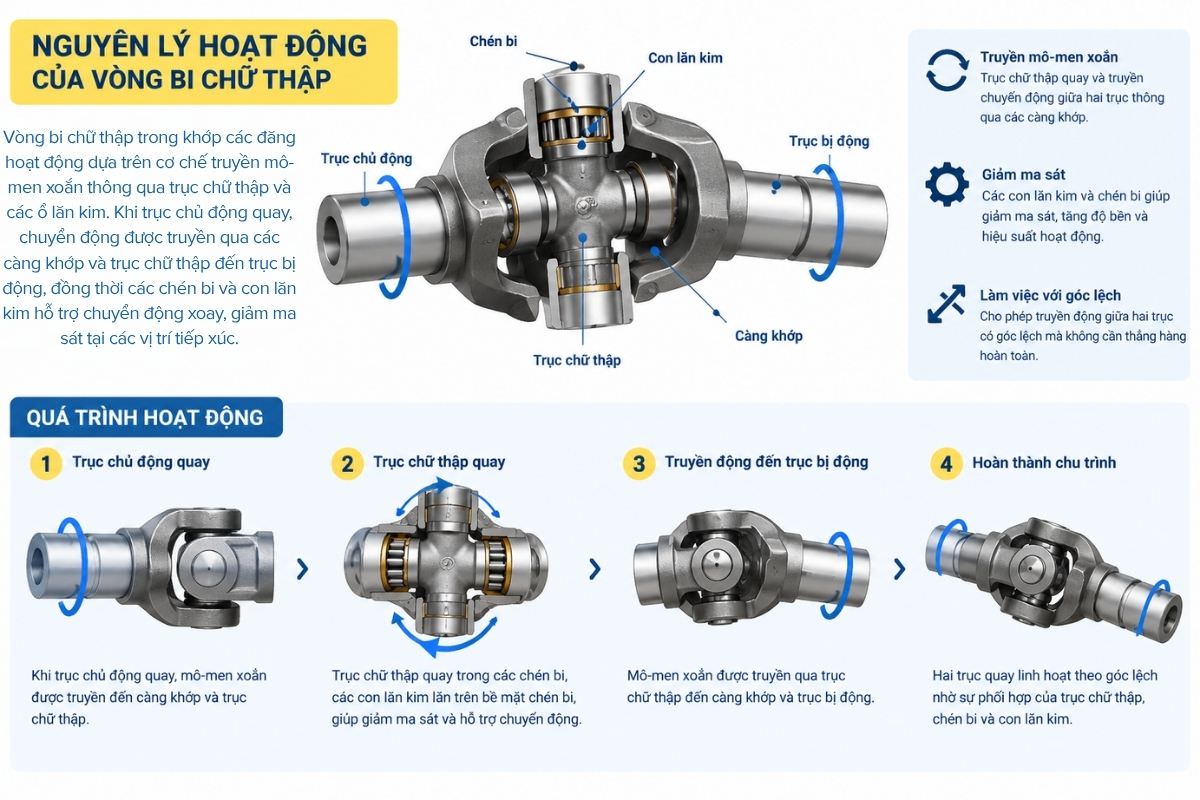

Ảnh nguyên lý hoạt động của vòng bi chữ thập

Bảng tra kích thước vòng bi chữ thập

Bảng dưới đây tổng hợp một số kích thước vòng bi chữ thập (cụm chữ thập dùng trong khớp các đăng) thường gặp trong danh mục sản phẩm. Cách ghi A × B thường thể hiện đường kính chén bi/ngõng trục và chiều dài tổng thể của cụm chữ thập; quy ước có thể khác nhau tùy nhà sản xuất, vì vậy cần đối chiếu bản vẽ hoặc mã sảnphẩm trước khi đặt mua nhé.

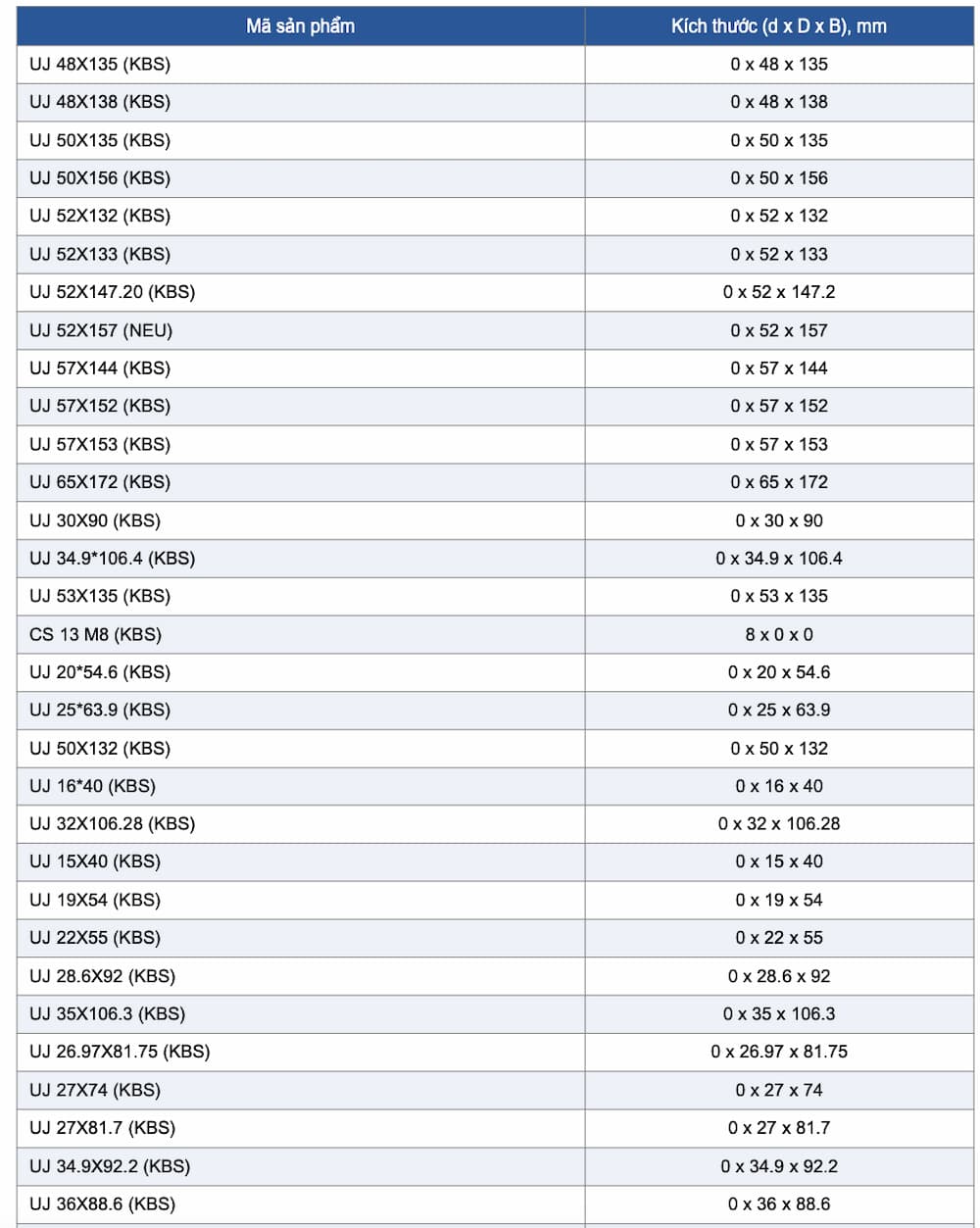

Ảnh bảng tra kích thước vòng bi chữ thập

Các bước chọn kích thước vòng bi chữ thập

Để chọn đúng kích thước vòng bi chữ thập, cần xác định chính xác thông số của vòng bi đang sử dụng và đối chiếu với vị trí lắp đặt thực tế. Việc lựa chọn không chỉ dựa vào đường kính mà còn cần xem xét chiều rộng, kích thước tổng thể và mã sản phẩm để đảm bảo khả năng lắp vừa, vận hành ổn định.

• Xác định loại vòng bi chữ thập cần thay thế: Kiểm tra cụm chữ thập đang sử dụng và xác định vị trí lắp đặt để chọn đúng loại sản phẩm.
• Đo các kích thước cơ bản: Sử dụng thước kẹp để đo đường kính chén bi, chiều dài tổng thể của cụm chữ thập và đường kính ngõng trục theo bản vẽ kỹ thuật.
• Tra cứu bảng kích thước: Đối chiếu các thông số vừa đo với bảng tra kích thước vòng bi chữ thập để tìm những mã sản phẩm phù hợp.
• Kiểm tra các chi tiết lắp ghép: Xác nhận kích thước chén bi, vị trí rãnh hãm, kiểu vòng hãm và các đặc điểm cấu tạo liên quan để đảm bảo khả năng lắp vừa.
• Đối chiếu mã sản phẩm và thông số kỹ thuật: Kiểm tra catalog của nhà sản xuất để xác nhận kích thước, kết cấu và khả năng đáp ứng yêu cầu vận hành.
• Xác nhận trước khi mua hàng: Nếu chưa chắc chắn về mã hoặc kích thước, hãy cung cấp thông số đo được và hình ảnh chi tiết cho nhà cung cấp để được hỗ trợ kiểm tra, hạn chế chọn nhầm sản phẩm.

Bảng tra kích thước bạc đạn chữ thập giúp bạn dễ dàng đối chiếu thông số và xác định kích thước phù hợp khi thay thế hoặc lắp đặt mới. Tuy nhiên, để đảm bảo khả năng tương thích với khớp các đăng, bạn cần kiểm tra kỹ các thông số trước khi chọn mua. Nếu đang tìm kiếm vòng bi chữ thập theo kích thước hoặc mã sản phẩm cụ thể, hãy liên hệ Kỷ Nguyên Máy để được tư vấn và hỗ trợ báo giá. Chúng tôi sẵn sàng giúp bạn tìm đúng sản phẩm theo nhu cầu sử dụng.
