Hướng dẫn lắp đặt và tích hợp xi lanh vào hệ thống tự động hóa

Trong các hệ thống máy tự động, xi lanh đảm nhiệm vai trò tạo chuyển động tuyến tính để đóng mở, kẹp giữ, đẩy hoặc nâng hạ chi tiết. Tuy nhiên, nếu lắp đặt xi lanh hệ thống tự động hoá không đúng kỹ thuật, thiết bị có thể hoạt động thiếu ổn định, sai hành trình hoặc giảm tuổi thọ. Vì vậy, việc lựa chọn vị trí, phương án kết nối khí nén và tích hợp xi lanh với van, cảm biến, bộ điều khiển cần được thực hiện phù hợp với yêu cầu của từng hệ thống. Bài viết dưới đây Kỷ Nguyên Máy sẽ hướng dẫn chi tiết quy trình lắp đặt và tích hợp xi lanh vào hệ thống tự động hóa.

Ảnh hướng dẫn lắp đặt và tích hợp xi lanh vào hệ thống tự động hóa

Chuẩn bị dụng cụ trước khi lắp đặt

Khâu chuẩn bị quyết định 50% thành công của cả quy trình. Bỏ qua bước này dễ dẫn đến chọn sai xi lanh, thiếu dụng cụ hoặc phát hiện lỗi khi hệ thống đã chạy.

Chọn loại xi lanh phù hợp

Trước khi lắp, bạn cần xác định rõ 3 thông số cốt lõi:

(**) Đường kính piston (bore): Quyết định lực đẩy/kéo. Tính theo công thức:

F = P × A với A = π × (D/2)²

Trong đó:

• F: Lực xi lanh (N)
• P: Áp suất làm việc (Pa hoặc bar)
• A: Diện tích mặt piston (m² hoặc mm²)

(**) Hành trình (stroke): Đo khoảng cách di chuyển thực tế của cơ cấu. Chọn hành trình xi lanh bằng hoặc lớn hơn 5–10% so với yêu cầu để tránh va đập cuối hành trình.

(**) Tải trọng và kiểu tác động:

• Tải dọc trục → xi lanh tiêu chuẩn, mounting cứng (foot/flange).
• Tải có góc lệch hoặc dao động → xi lanh có khớp cầu, mounting pivot (clevis/trunnion).
• Xi lanh đơn (spring return) cho ứng dụng đơn giản; xi lanh kép (double-acting) cho chu trình ra/vào chủ động.

Chuẩn bị dụng cụ lắp đặt

Chuẩn bị đầy đủ dụng cụ trước khi bắt đầu:

• Dụng cụ cơ khí: Cờ lê, mỏ lết, tô vít, cờ-lê mô-men (để siết ốc mounting, fitting đúng lực).
• Vật tư tiêu hao: Băng tan (Teflon tape) hoặc sealant ren cho đường ống khí/dầu, ốc vít, long đen, then chốt định vị (dowel pin).
• Thiết bị đo: Đồng hồ đo áp suất, thước căn, đồng hồ đo lệch (dial indicator) để kiểm tra thẳng hàng.

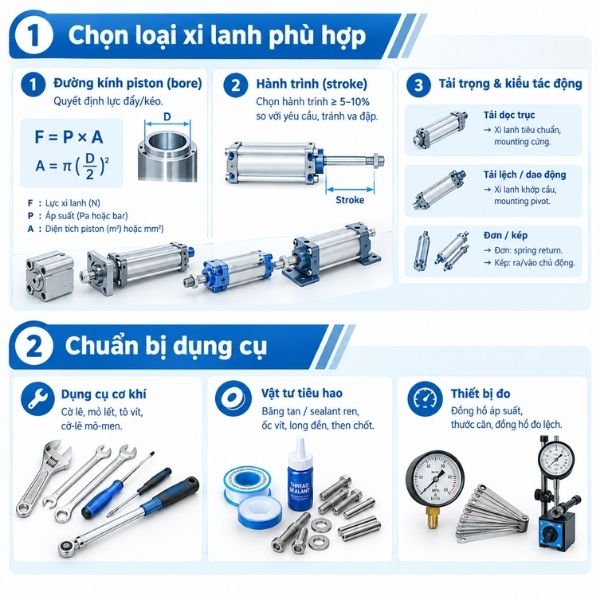

Ảnh chọn xi lanh phù hợp và chuẩn bị dụng cụ

Kiểm tra thiết bị trước khi lắp

Trước khi đưa vào hệ thống, cần kiểm tra tình trạng của xi lanh, van điện từ, ống dẫn và cảm biến hành trình:

• Xi lanh: Thân không nứt, cần piston không trầy xước, phớt không rách, nam châm piston (nếu có cảm biến từ) còn từ tính.
• Van điện từ: Cuộn coil không cháy, cổng ren không mẻ, lõi van di chuyển mượt.
• Ống dẫn, fitting: Không nứt, ren nguyên vẹn, đúng kích thước (NPT/G).
• Cảm biến hành trình: LED báo nguồn sáng, dây không hở, vỏ không vỡ.

Ngắt nguồn và xả áp trước khi động tay

Với hệ đang vận hành, trước mọi thao tác tháo lắp:

• Xả hết áp dư trong nhánh khí liên quan. Khí còn trong đường ống đủ sức làm xi lanh bật ra bất ngờ.
• Khóa nguồn khí và nguồn điện, treo thẻ cảnh báo theo quy trình LOTO của nhà máy.
• Hạ tải xuống vị trí an toàn. Với xi lanh lắp đứng đang đỡ tải, mất áp đồng nghĩa tải rơi tự do. Chèn đỡ cơ khí trước khi tháo.

Lắp đặt cơ khí cho xi lanh

Sau khi hoàn tất bước chuẩn bị, tiến hành cố định xi lanh lên bệ máy và kết nối với cơ cấu cần chuyển động. Đây là bước quan trọng vì vị trí lắp đặt ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của thiết bị.

Cố định thân xi lanh

Tùy thiết kế, xi lanh có thể được cố định bằng chân đế, mặt bích, chốt tai hoặc các loại giá đỡ chuyên dụng.

Khi lắp, cần đảm bảo thân xi lanh được giữ chắc chắn trên bệ máy. Các vị trí bắt vít phải được siết đủ lực, tránh quá lỏng khiến xi lanh rung lắc khi hoạt động.

Đồng thời, cần kiểm tra khoảng không xung quanh để đảm bảo ty piston có đủ không gian chuyển động trong suốt hành trình.

Kết nối đầu cần piston với tải

Đầu cần piston được kết nối với cơ cấu cần di chuyển. Hai bộ phận cần được căn chỉnh sao cho hướng chuyển động của tải tương đồng với hướng chuyển động của piston.

Không nên để tải lệch tâm hoặc tạo lực ngang lên ty piston. Tình trạng này có thể làm tăng ma sát, gây mòn phớt, ảnh hưởng đến độ kín và thậm chí làm cong ty xi lanh trong quá trình sử dụng.

Nếu cơ cấu có chuyển động phức tạp hoặc tải thay đổi hướng, nên sử dụng các khớp nối phù hợp để giảm lực ngang tác động lên cần piston.

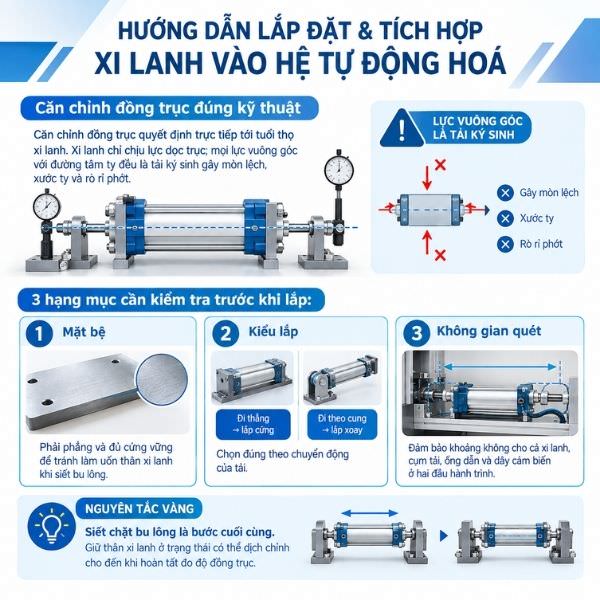

Căn chỉnh đồng trục

Trong cách lắp xi lanh và căn chỉnh đồng trục, cần đảm bảo cần piston và tải nằm trên cùng một trục chuyển động. Nếu bị lệch, lực ngang sẽ tác động lên bạc dẫn hướng và gioăng cổ, lâu ngày có thể gây rò khí, mòn lệch hoặc cong cần piston.

Có thể kiểm tra bằng cách quan sát khe hở quanh cần piston, đẩy cần bằng tay sau khi xả áp hoặc dùng đồng hồ so khi cần độ chính xác cao. Nếu cần di chuyển nặng, khựng hoặc dao động bất thường, nên căn chỉnh lại phần cơ khí trước khi kiểm tra van và áp suất.

Lắp cảm biến hành trình

Với xi lanh có sử dụng cảm biến từ, cảm biến thường được đưa vào rãnh trên thân xi lanh và điều chỉnh đến vị trí tương ứng với đầu hoặc cuối hành trình.

Sau khi xác định được vị trí cảm biến, tiến hành cố định bằng vít giữ. Tiếp đó, kiểm tra tín hiệu bằng cách cho piston di chuyển và quan sát tín hiệu đầu ra của cảm biến.

Việc đặt cảm biến đúng vị trí giúp bộ điều khiển xác định được trạng thái của xi lanh, từ đó thực hiện các bước tiếp theo trong chu trình tự động.

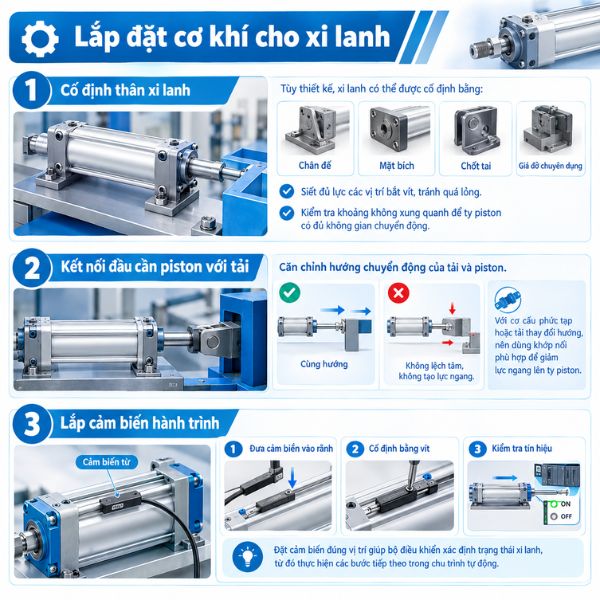

Ảnh thực hiện lắp xi lanh lên bệ máy

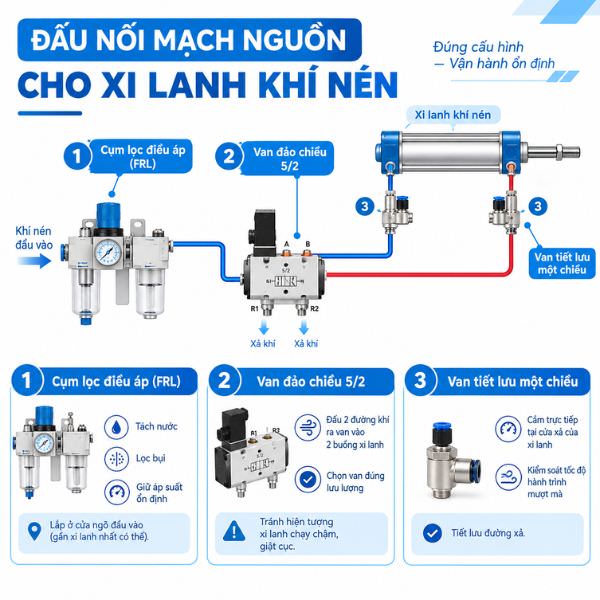

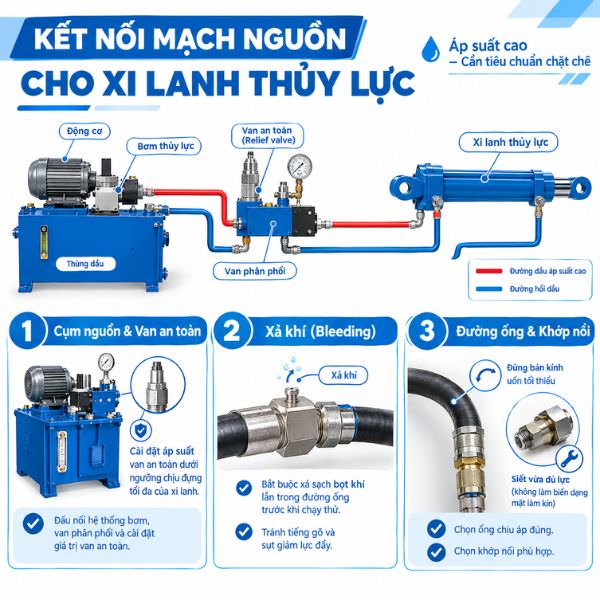

Kết nối hệ thống khí nén với xi lanh

Đối với hệ thống sử dụng xi lanh khí nén, cần thực hiện lần lượt các bước kết nối van, đường ống và điều chỉnh áp suất.

Lắp van tiết lưu

Van tiết lưu được sử dụng để điều chỉnh lưu lượng khí đi vào hoặc thoát ra khỏi xi lanh, qua đó kiểm soát tốc độ chuyển động của piston.

Tùy yêu cầu của hệ thống, van tiết lưu có thể được bố trí tại các cổng kết nối phù hợp. Sau khi lắp, cần điều chỉnh từ từ để đạt tốc độ chuyển động mong muốn.

Không nên mở lưu lượng quá lớn ngay từ đầu vì piston có thể di chuyển quá nhanh, gây va đập ở cuối hành trình.

Đấu nối đường ống

Kết nối đường ống từ van điện từ đến các cổng của xi lanh. Trước khi lắp, cần kiểm tra đường kính ống và đầu nối có tương thích với thiết bị hay không.

Đối với các mối nối ren cần làm kín, có thể sử dụng vật liệu làm kín phù hợp theo thiết kế. Khi siết đầu nối, cần đảm bảo chắc chắn nhưng không nên siết quá mức vì có thể làm hỏng ren hoặc đầu nối.

Sau khi hoàn tất, kiểm tra toàn bộ đường ống để đảm bảo không bị gập, xoắn hoặc chịu lực kéo bất thường.

Kiểm tra áp suất và độ kín

Không nên cấp áp suất tối đa ngay khi vừa hoàn thành lắp đặt. Hãy cấp khí từ từ và kiểm tra từng mối nối.

Với hệ thống khí nén thông thường, áp suất vận hành thường nằm trong khoảng 0,5-0,7 MPa, nhưng giá trị thực tế cần tuân theo thông số kỹ thuật của xi lanh và các thiết bị trong hệ thống.

Sau khi cấp áp suất, kiểm tra các đầu nối xem có hiện tượng rò rỉ hay không. Nếu phát hiện bất thường, cần ngắt nguồn khí trước khi tiến hành xử lý.

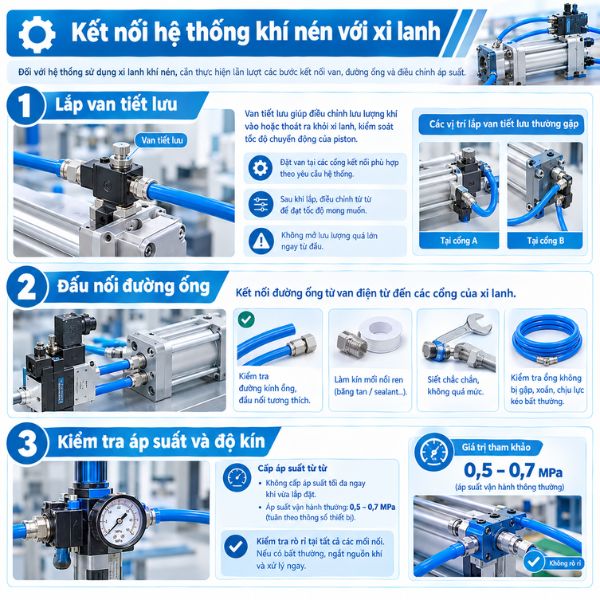

Ảnh Kết nối hệ thống khí nén với xi lanh

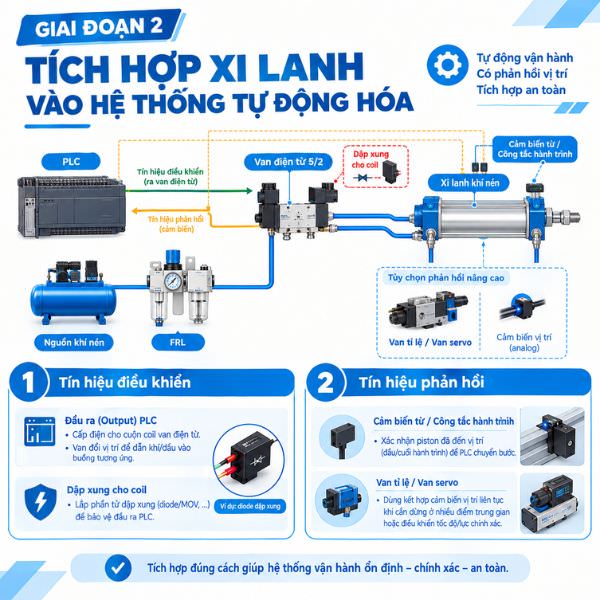

Tích hợp điều khiển tự động hóa

Sau khi hoàn thành phần cơ khí và khí nén, bước tiếp theo là kết nối xi lanh với hệ thống điều khiển. Đây là phần giúp xi lanh có thể thực hiện chuyển động theo đúng trình tự được lập trình.

• Đấu nối điện: Kết nối dây tín hiệu từ cảm biến hành trình và cuộn coil của van điện từ về bộ điều khiển trung tâm (PLC hoặc vi điều khiển).
• Lập trình logic: Viết chương trình điều khiển chu trình (ví dụ: nhấn nút → van mở → xi lanh đi ra → cảm biến chạm cuối hành trình → xi lanh thu về).
• Chạy thử không tải: Cho hệ thống chạy với tốc độ chậm, quan sát hành trình chuyển động và tín hiệu đèn báo cảm biến.
• Chạy thử và điều chỉnh hệ thống

Sau khi hoàn thành toàn bộ quá trình lắp đặt xi lanh hệ thống tự động hoá, không nên đưa máy vào vận hành với tải ngay lập tức. Hãy chạy thử từng bước để kiểm tra chuyển động và tín hiệu điều khiển.

Chạy thử không tải

Cho xi lanh hoạt động ở tốc độ thấp hoặc điều kiện không tải trước. Quan sát:

• Hướng di chuyển của piston.
• Độ ổn định khi ra vào.
• Tiếng ồn hoặc rung bất thường.
• Tốc độ di chuyển.
• Tín hiệu cảm biến.
• Hoạt động của van điện từ.
• Các mối nối khí có bị rò rỉ hay không.

Nếu piston di chuyển giật cục hoặc quá nhanh, cần kiểm tra lại van tiết lưu và áp suất cấp vào hệ thống.

Kiểm tra tín hiệu cảm biến

Khi piston đến đầu hoặc cuối hành trình, cảm biến cần phát tín hiệu đúng thời điểm. Có thể kiểm tra thông qua đèn báo trên cảm biến hoặc tín hiệu phản hồi trên PLC.

Nếu cảm biến không nhận tín hiệu, cần kiểm tra lại vị trí lắp đặt, khoảng nhận biết, dây dẫn và chương trình điều khiển.

Chạy thử có tải

Sau khi hệ thống hoạt động ổn định ở chế độ không tải, mới tiến hành chạy thử với tải thực tế.

Theo dõi lực tác động, tốc độ chuyển động và khả năng hoàn thành toàn bộ chu trình. Nếu cơ cấu bị kẹt, rung hoặc không đạt hành trình yêu cầu, cần dừng máy để kiểm tra thay vì tiếp tục vận hành.

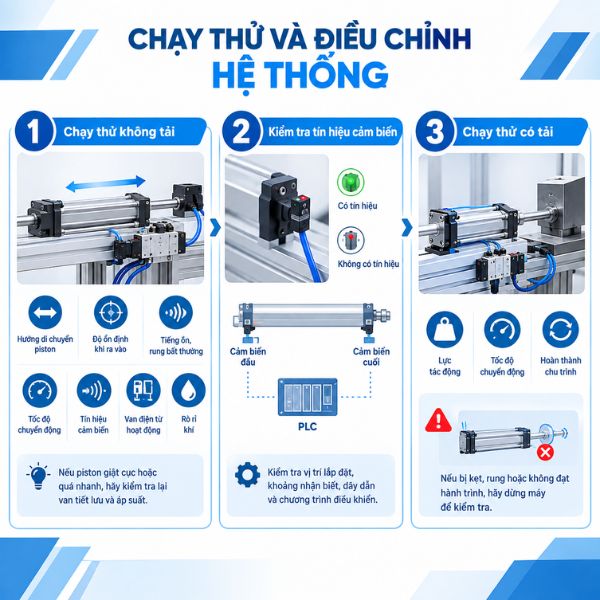

Ảnh chạy thử và điều chỉnh hệ thống

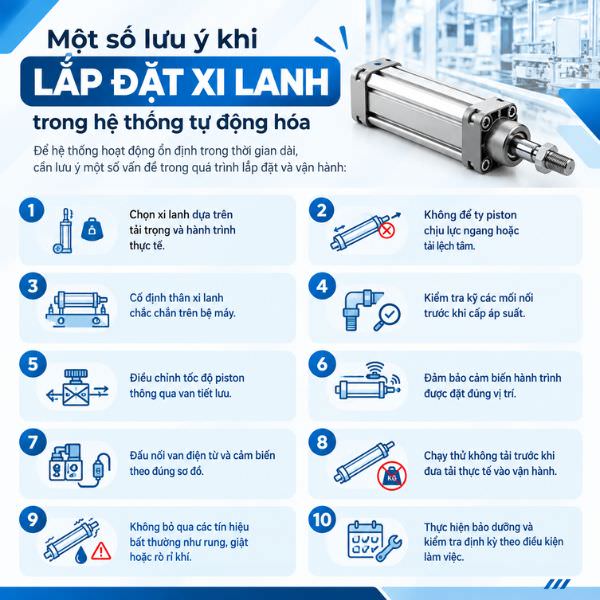

Một số lưu ý khi lắp đặt xi lanh trong hệ thống tự động hóa

Để hệ thống hoạt động ổn định trong thời gian dài, cần lưu ý một số vấn đề trong quá trình lắp đặt và vận hành:

• Chọn xi lanh dựa trên tải trọng và hành trình thực tế.
• Không để ty piston chịu lực ngang hoặc tải lệch tâm.
• Cố định thân xi lanh chắc chắn trên bệ máy.
• Kiểm tra kỹ các mối nối trước khi cấp áp suất.
• Điều chỉnh tốc độ piston thông qua van tiết lưu.
• Đảm bảo cảm biến hành trình được đặt đúng vị trí.
• Đấu nối van điện từ và cảm biến theo đúng sơ đồ.
• Chạy thử không tải trước khi đưa tải thực tế vào vận hành.
• Không bỏ qua các tín hiệu bất thường như rung, giật hoặc rò rỉ khí.
• Thực hiện bảo dưỡng và kiểm tra định kỳ theo điều kiện làm việc.

Việc lắp đặt xi lanh hệ thống tự động hoá không chỉ đơn thuần là cố định thiết bị lên máy mà còn bao gồm lựa chọn thông số, căn chỉnh cơ khí, kết nối khí nén, cảm biến và lập trình điều khiển. Thực hiện đúng từng bước sẽ giúp xi lanh vận hành ổn định và phối hợp chính xác với các thiết bị khác trong dây chuyền tự động. Nếu có nhu cầu mua xi lanh hãy liên hệ Kỷ Nguyên Máy qua hotline 077.209.8686 để được hỗ trợ nhé!
