Hướng dẫn cách lắp vòng bi vào trục nhanh chóng trong một nốt nhạc

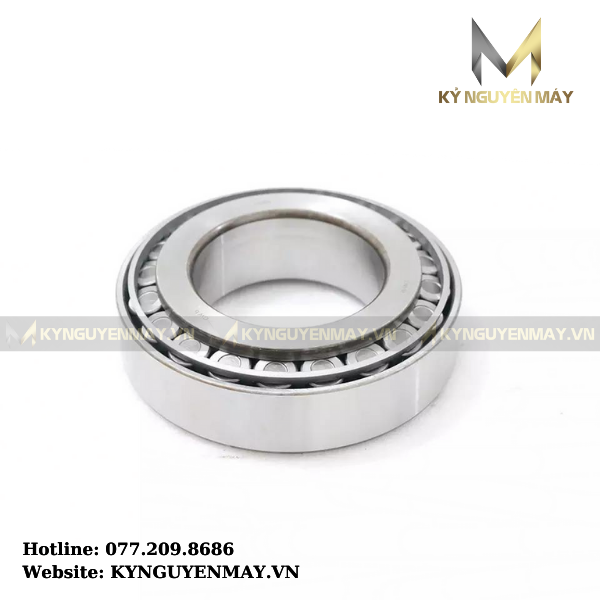

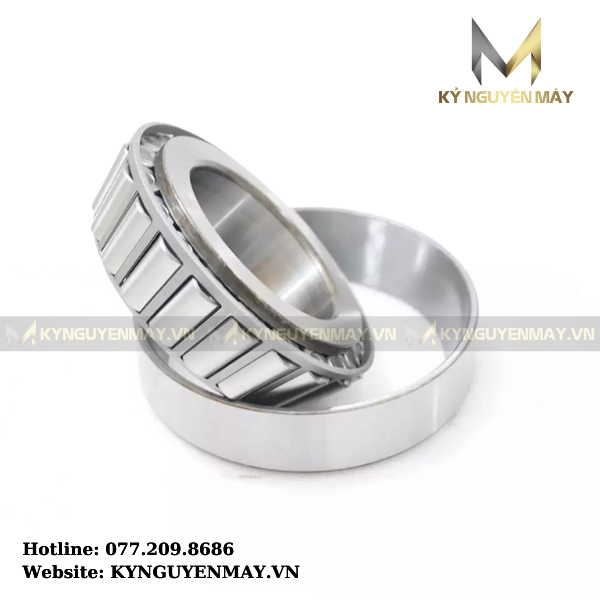

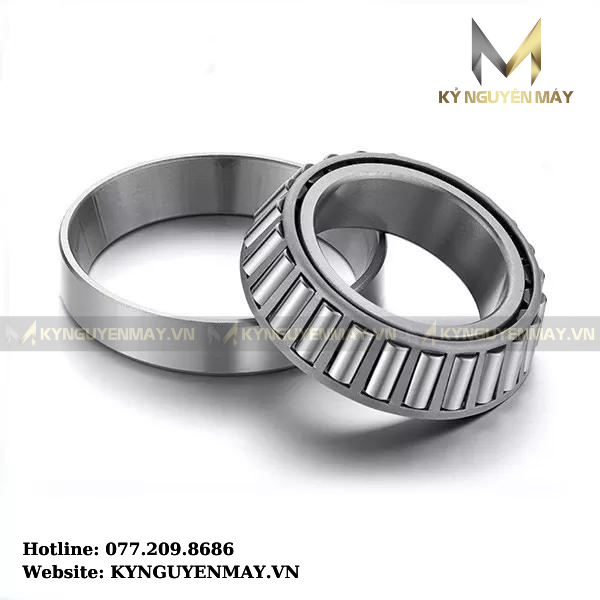

Hiện nay có rất nhiều loại vòng bi được sản xuất ra, đáp ứng nhiều tiêu chí khác nhau. Cách lắp vòng bi vào trục ở đa số các loại đều tương tự nhau. Tại Kỷ Nguyên Máy, chúng tôi sẽ lấy mẫu là bạc đạn đũa côn để hướng dẫn quý khách hàng cách lắp chuẩn và chính xác nhất.Vậy thì bài viết dưới đây của Kỷ Nguyên Máy dưới đây sẽ giúp bạn giải đáp các thắc mắc.

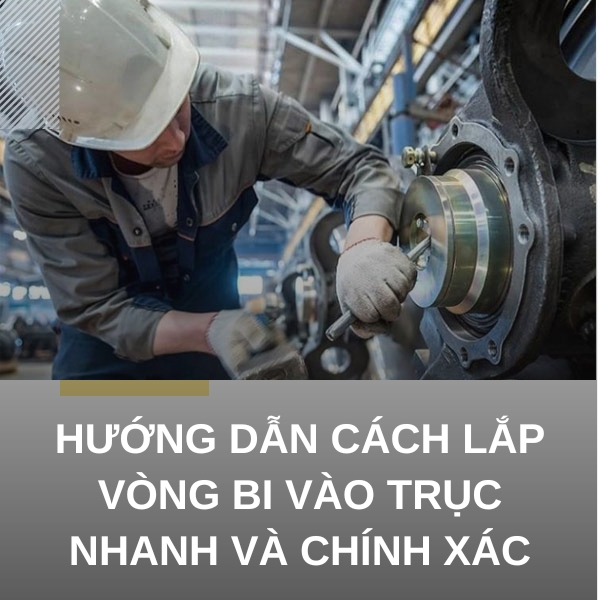

Ảnh Hướng dẫn cách lắp vòng bi vào trục nhanh chóng trong một nốt nhạc

Vì sao nên chú trọng cách lắp vòng bi vào trục?

Việc hiểu rõ cách lắp vòng bi rất quan trọng để đảm bảo thiết bị hoạt động ổn định và bền bỉ. Dưới đây là 3 lý do vì sao nên chú trọng cách lắp vòng bi vào trục:

Kéo dài tuổi thọ vòng bi và thiết bị: Lắp đặt vòng bi không đúng cách, dẫn đến sử dụng lực quá mạnh hoặc không đồng đều, có thể gây ra vết nứt, biến dạng hoặc hỏng hóc ngay từ đầu. Điều này làm giảm đáng kể tuổi thọ của vòng bi, buộc phải thay thế sớm và gây tốn kém chi phí. Một vòng bi được lắp đặt chính xác sẽ hoạt động ổn định trong suốt thời gian thiết kế của nó.

Tăng hiệu suất và độ tin cậy: Vòng bi được lắp đúng kỹ thuật sẽ đảm bảo sự quay trơn tru, giảm ma sát và tiêu thụ năng lượng. Ngược lại, việc lắp đặt sai có thể gây ra hiện tượng lệch tâm, tăng ma sát, tạo ra tiếng ồn và rung động bất thường. Điều này không chỉ làm giảm hiệu suất hoạt động của máy mà còn có thể gây hỏng hóc các bộ phận khác liên quan như trục và gối đỡ.

Đảm bảo an toàn lao động: Trong một số ứng dụng công nghiệp, vòng bi hoạt động ở tốc độ cao và chịu tải nặng. Lắp đặt sai có thể khiến vòng bi bị kẹt hoặc vỡ, dẫn đến những tai nạn nghiêm trọng cho người vận hành và thiết bị. Việc tuân thủ quy trình lắp đặt chuẩn sẽ loại bỏ những rủi ro tiềm ẩn này, đảm bảo an toàn tối đa trong quá trình làm việc.

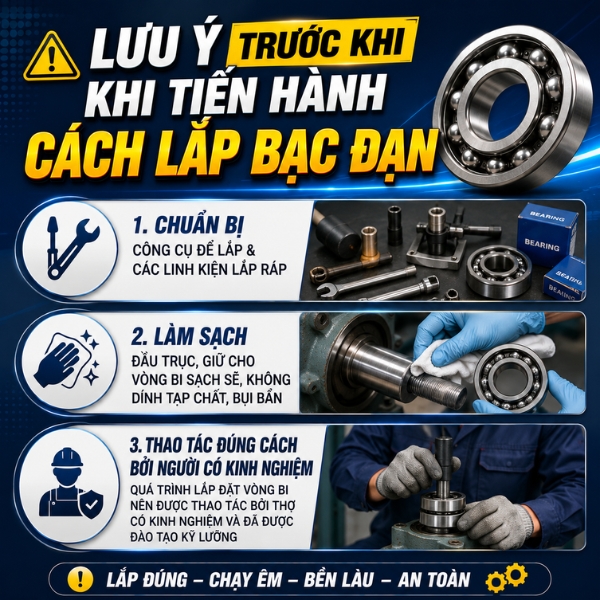

Lưu ý trước khi khi tiến hành cách lắp bạc đạn

1. Chuẩn bị đầy đủ các công cụ trước khi lắp bạc đạn

- Để tiến hành cách lắp bạc đạn thì sẽ cần chuẩn bị đầy đủ các công cụ để lắp bao gồm: bộ chìa vặn đai ốc, măng côn, bố vòng bi tiêu chuẩn, chìa móc điều chỉnh vặn đai ốc, dụng cụ đóng (sử dụng để giảm va đập trong quá trình tháo lắp),...

- Chuẩn bị các linh kiện lắp ráp như: đai ốc trục, vòng chêm, vòng đệm, măng xông đẩy, phớt dầu,...

- Chú ý làm sạch đầu trục, giữ cho vòng bi sạch sẽ, không dính tạp chất, bụi bẩn khi lắp ráp.

- Quá trình lắp đặt vòng bi nên được thao tác bởi thợ có kinh nghiệm và đã được đào tạo kỹ lưỡng.

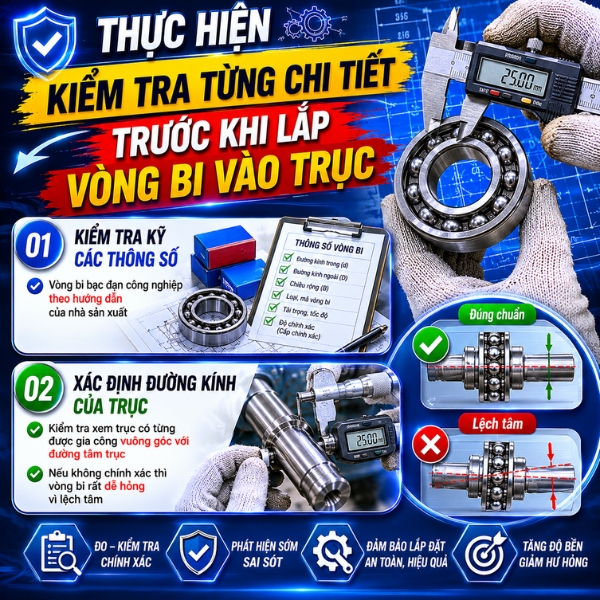

2. Thực hiện kiểm tra từng chi tiết trước khi lắp vòng bi vào trục

- Kiểm tra kỹ các thông số vòng bi bạc đạn côn công nghiệp và thực hiện các thao tác theo hướng dẫn của nhà sản xuất theo từng loại vòng bi cụ thể.

- Cần xác định được đường kính của trục để xác lập các thông số phù hợp với ổ bi. Kiểm tra xem trục có được gia công chính xác chưa và đúng kích thước không. Kiểm tra để có thể đảm bảo rằng trục được gia công vuông góc với đường tâm trục vì nếu không chính xác thì vòng bi rất dễ hỏng vì lệch tâm.

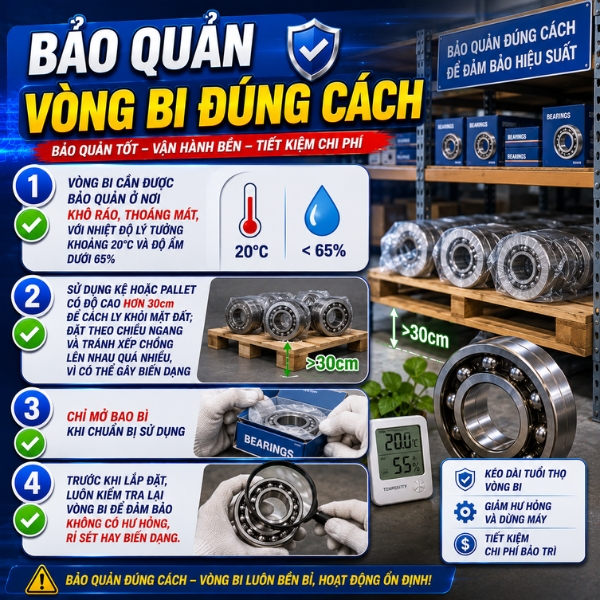

3. Lưu trữ vòng bi đúng cách

- Vòng bi cần được bảo quản ở nơi khô ráo, thoáng mát, với nhiệt độ lý tưởng khoảng 20°C và độ ẩm dưới 65%. Tránh những nơi có sự thay đổi đột ngột về nhiệt độ và độ ẩm để ngăn ngừa rỉ sét và ăn mòn.

- Không đặt vòng bi trực tiếp xuống sàn. Hãy sử dụng kệ hoặc pallet có độ cao hơn 30cm để cách ly khỏi mặt đất. Vòng bi nên được đặt theo chiều ngang và tránh xếp chồng lên nhau quá nhiều, vì có thể gây biến dạng.

- Chỉ mở bao bì khi chuẩn bị sử dụng. Đối với vòng bi cũ, cần vệ sinh sạch sẽ vành trong, vành ngoài và bôi trơn đúng loại.

- Nếu lưu trữ trong thời gian dài, hãy kiểm tra thời hạn sử dụng được nhà sản xuất khuyến cáo, vì lớp mỡ chống rỉ có thể bị khô. Trước khi lắp đặt, luôn kiểm tra lại vòng bi để đảm bảo không có hư hỏng, rỉ sét hay biến dạng.

>> Xem thêm:

• <TÌM HIỂU NGAY> BẢNG TRA KÍCH THƯỚC BẠC ĐẠN CÔN MỚI NHẤT HIỆN TẠI
• HƯỚNG DẪN ĐỌC KÝ HIỆU BẠC ĐẠN CÔN ĐƠN GIẢN VÀ CHÍNH XÁC

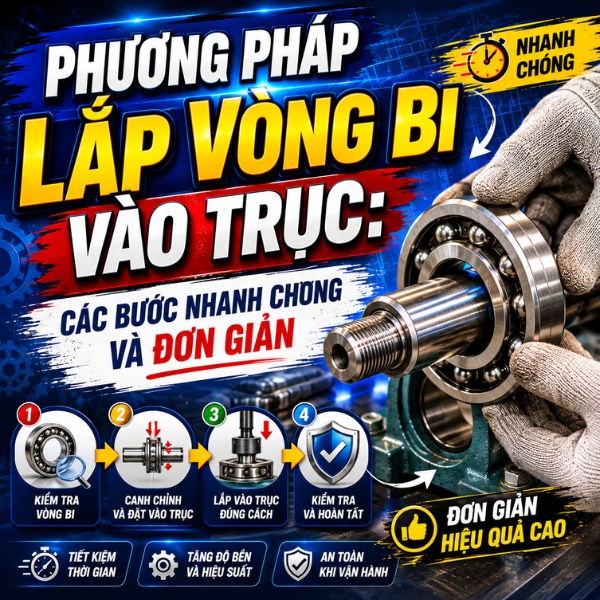

Các phương pháp lắp đặt vòng bi phổ biến

* Phương pháp lắp vòng bi bằng ép cơ

Bước 1: Định vị vòng bi

- Đặt vòng bi lên đầu trục hoặc vào vị trí ổ đỡ.

- Căn chỉnh vòng bi sao cho đồng tâm, tránh nghiêng lệch gây kẹt hoặc hư hại khi ép.

Bước 2: Ép lắp vòng bi vào trục

- Sử dụng máy ép cơ khí hoặc cảo để tạo lực ép đều, thẳng hàng lên vòng bi.

- Lực ép được truyền qua bộ gá hoặc vòng chặn chuyên dụng, đảm bảo lực chỉ tác dụng vào vòng trong khi lắp trên trục, hoặc vòng ngoài khi lắp trong ổ đỡ, không truyền lực qua phần tử lăn.

- Tiến hành ép chậm, đều, tới khi vòng bi vào đúng vị trí thiết kế trên trục hoặc ổ đỡ.

>> Xem video hướng dẫn chi tiết về : Phương pháp lắp vòng bi bằng ép cơ

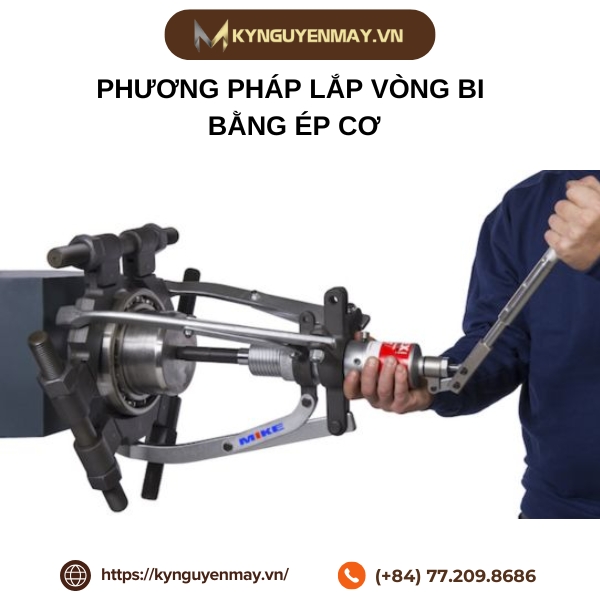

Ảnh Phương pháp lắp vòng bi bằng ép cơ

* Phương pháp lắp vòng bi bằng cách sử dụng nhiệt

Bước 1: Gia nhiệt vòng bi

- Đặt vòng bi vào thùng dầu gia nhiệt hoặc sử dụng máy gia nhiệt cảm ứng để làm nóng vòng bi.

- Kiểm soát nhiệt độ gia nhiệt trong khoảng 80°C đến 110°C (hoặc không vượt quá 120°C) để vòng bi giãn nở đủ nhưng không làm mất tính chất vật liệu như độ cứng.

- Khi vòng bi nóng lên, nó sẽ giãn nở, đặc biệt là đường kính lỗ vòng bi tăng lên, tạo điều kiện thuận lợi cho việc lắp vào trục.

Bước 2: Ép lắp vòng bi vào trục

- Nhanh chóng và nhẹ nhàng đưa vòng bi đã được gia nhiệt vào đúng vị trí trên trục (hoặc vào ổ).

- Khi vòng bi nguội lại, nó sẽ co lại khít chặt trên trục, tạo chốt khít bền vững mà không cần lực ép lớn hoặc búa.

- Cố gắng giữ vòng bi tại vị trí cố định trong quá trình nguội để tránh dịch chuyển trục.

>> Xem video hướng dẫn chi tiết về: Phương pháp lắp vòng bi bằng cách sử dụng nhiệt

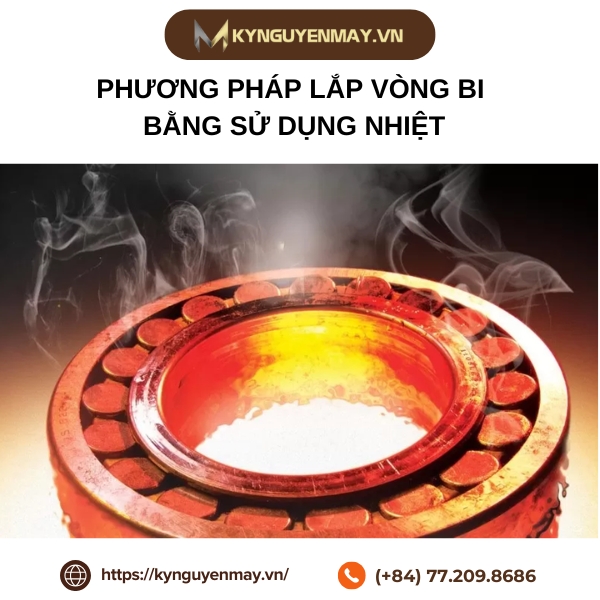

Ảnh Phương pháp lắp vòng bi bằng cách sử dụng nhiệt

* Phương pháp lắp vòng bi bằng máy bơm thuỷ lực

Bước 1: Lắp đặt vòng bi lên trực

- Đặt vòng bi lên đầu trục hoặc vào vị trí ổ đỡ, căn chỉnh trục tâm vòng bi sao cho đồng đều, tránh nghiêng lệch.

- Lắp đặt bộ truyền động thủy lực sao cho lực ép sẽ tác dụng trực tiếp lên vòng bi, đặc biệt là vòng trong nếu lắp trên trục.

Bước 2: Sử dụng máy bơm thuỷ lực tạo lực ép

- Kết nối hệ thống ống dẫn dầu thủy lực với máy bơm và dụng cụ ép vòng bi.

- Khởi động máy bơm thủy lực, bơm dầu vào bộ truyền động để tạo áp lực đồng đều, truyền lực ép qua các đĩa ép và miếng đệm, đẩy vòng bi vào đúng vị trí theo thiết kế.

- Điều chỉnh áp lực bơm sao cho vừa đủ, tránh dùng lực quá mạnh làm hư hại vòng bi.

- Lực ép đồng đều, thẳng hàng giúp lắp vòng bi nhanh, chính xác và giảm nguy cơ vòng bi bị biến dạng hay hỏng phần tử lăn.

- Khi vòng bi đã được ép vào đúng vị trí, tắt máy bơm và ngắt kết nối hệ thống thủy lực.

>> Xem video hướng dẫn chi tiết về:  Phương pháp lắp vòng bi bằng thuỷ lực (ép thuỷ lực)

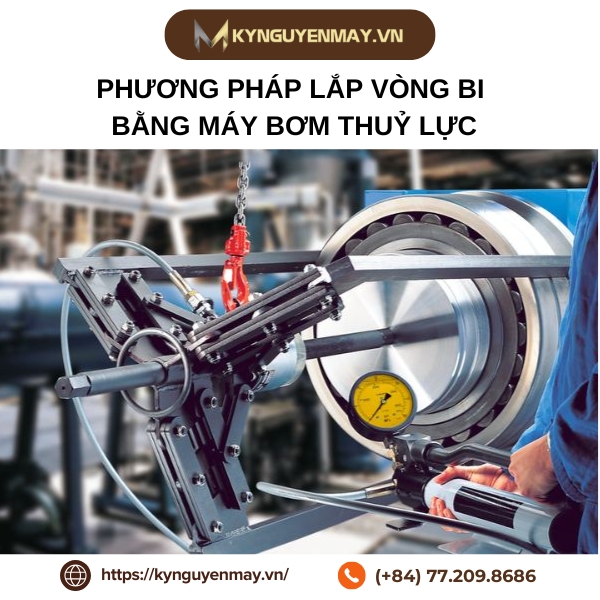

Ảnh Phương pháp lắp vòng bi bằng máy bơm thuỷ lực

Các lưu ý quan trọng sau khi lắp đặt

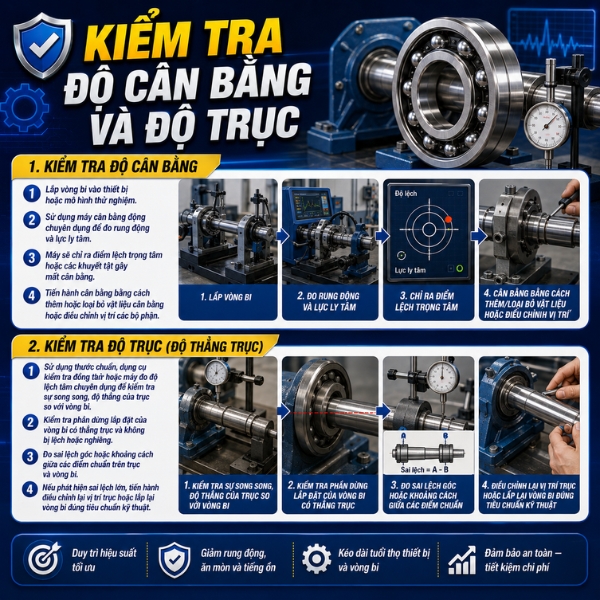

1. Kiểm tra độ cân bằng và độ trục

Kiểm tra độ cân bằng:

- Lắp vòng bi vào thiết bị hoặc mô hình thử nghiệm.

- Sử dụng máy cân bằng động chuyên dụng để đo rung động và lực ly tâm.

- Máy sẽ chỉ ra điểm lệch trọng tâm hoặc các khuyết tật gây mất cân bằng.

- Tiến hành cân bằng bằng cách thêm hoặc loại bỏ vật liệu cân bằng hoặc điều chỉnh vị trí các bộ phận.

Kiểm tra độ trục (độ thẳng trục):

- Sử dụng thước chuẩn, dụng cụ kiểm tra đồng tâm hoặc máy đo độ lệch tâm chuyên dụng để kiểm tra sự song song, độ thẳng của trục so với vòng bi.

- Kiểm tra phần dừng lắp đặt của vòng bi có thẳng trục và không bị lệch hoặc nghiêng.

- Đo sai lệch góc hoặc khoảng cách giữa các điểm chuẩn trên trục và vòng bi.

- Nếu phát hiện sai lệch lớn, tiến hành điều chỉnh lại vị trí trục hoặc lắp lại vòng bi đúng tiêu chuẩn kỹ thuật.

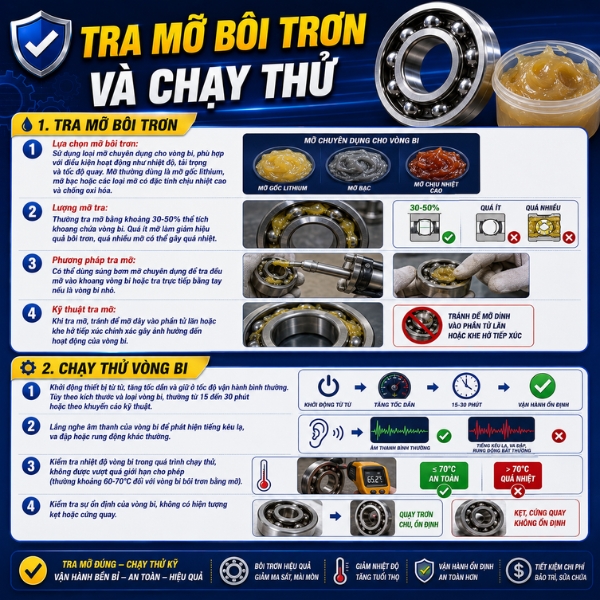

2. Tra mỡ bôi trơn và chạy thử

Tra mỡ bôi trơn:

- Lựa chọn mỡ bôi trơn: Sử dụng loại mỡ chuyên dụng cho vòng bi, phù hợp với điều kiện hoạt động như nhiệt độ, tải trọng và tốc độ quay. Mỡ thường dùng là mỡ gốc lithium, mỡ bạc hoặc các loại mỡ có đặc tính chịu nhiệt cao và chống oxi hóa.

- Lượng mỡ tra: Thường tra mỡ bằng khoảng 30-50% thể tích khoang chứa vòng bi. Quá ít mỡ làm giảm hiệu quả bôi trơn, quá nhiều mỡ có thể gây quá nhiệt.

- Phương pháp tra mỡ: Có thể dùng súng bơm mỡ chuyên dụng để tra đều mỡ vào khoang vòng bi hoặc tra trực tiếp bằng tay nếu là vòng bi nhỏ.

- Kỹ thuật tra mỡ: Khi tra mỡ, tránh để mỡ dây vào phần tử lăn hoặc khe hở tiếp xúc chính xác gây ảnh hưởng đến hoạt động của vòng bi.

Chạy thử vòng bi:

- Khởi động thiết bị từ từ, tăng tốc dần và giữ ở tốc độ vận hành bình thường. Tùy theo kích thước và loại vòng bi, thường từ 15 đến 30 phút hoặc theo khuyến cáo kỹ thuật.

- Lắng nghe âm thanh của vòng bi để phát hiện tiếng kêu lạ, va đập hoặc rung động khác thường.

- Kiểm tra nhiệt độ vòng bi trong quá trình chạy thử, không được vượt quá giới hạn cho phép (thường khoảng 60-70°C đối với vòng bi bôi trơn bằng mỡ).

- Kiểm tra sự ổn định của vòng bi, không có hiện tượng kẹt hoặc cứng quay.

Qua phần hướng dẫn cũng như những lưu ý về cách lắp vòng bi côn thì hy vọng bạn có thể tìm hiểu được thêm những kiến thức cơ bản trước khi thực hiện công việc sửa chữa. Nếu có bất cứ thắc mắc hay cần báo giá về ổ bạc trượt, thanh trượt dẫn hướng, bi trục vít đai ốc, gối đỡ trục... thì hãy liên hệ ngay cho chúng tôi thông qua Hotline: 077.209.8686 để được tư vấn nhanh chóng nhất.
