Xi lanh Tie-Rod vs Welded vs Mill-Type: Chọn loại nào cho tải trọng?

Xi lanh Tie-Rod, Welded và Mill-Type là 3 dòng xi lanh được phân loại dựa trên kết cấu thân và phương pháp chế tạo, mỗi loại có đặc điểm riêng về khả năng chịu tải, độ bền và phạm vi ứng dụng. Việc hiểu rõ sự khác biệt giữa 3 kết cấu này giúp lựa chọn xi lanh phù hợp với tải trọng và điều kiện làm việc của hệ thống. Vậy Tie-Rod, Welded hay Mill-Type sẽ phù hợp với từng mức tải? Cùng Kỷ Nguyên Máy so sánh để có lựa chọn phù hợp nhất cho nhu cầu sử dụng.

Ảnh xi lanh Tie-Rod vs Welded vs Mill-Type: Chọn loại nào cho tải trọng?

Xi lanh tie-rod là gì?

Xi lanh tie-rod (xi lanh thanh giằng) là loại xi lanh thủy lực có nắp đầu được kẹp chặt vào ống thân nhờ các thanh ty ren (tie rod) chạy dọc bên ngoài, siết bằng đai ốc lực cao. Đây là loại xi lanh phổ biến nhất trong công nghiệp nhờ được chuẩn hóa kích thước theo NFPA/T3.6.7 (Mỹ) và tương đương ISO 6020/6022 (châu Âu), giúp linh kiện lắp lẫn được giữa nhiều hãng sản xuất khác nhau.

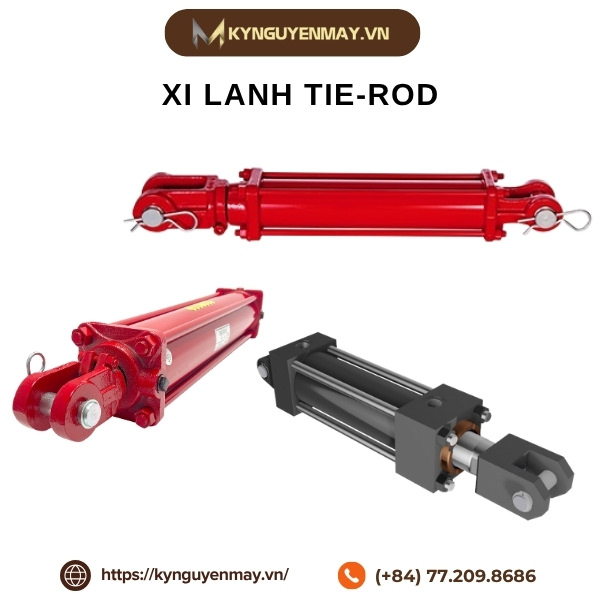

Ảnh xi lanh tie-rod

Cấu tạo xi lanh thanh giằng

Cấu tạo xi lanh tie-rod gồm các bộ phận chính:

• Ống thân (barrel/tube): ống thép chịu áp lực, bề mặt trong được mài và mạ crom để giảm ma sát với piston.
• Nắp đầu và nắp cần (end cap, gland): thường có dạng vuông hoặc chữ nhật, chứa cổng dầu (port) cấp/xả dầu thủy lực.
• Thanh ty ren (tie rod): 4 thanh trở lên, xuyên suốt chiều dài xi lanh, giữ hai nắp ép chặt vào ống thân bằng lực siết sơ bộ (pre-load).
• Piston và cần piston (piston rod): piston di chuyển tuyến tính trong ống thân, cần piston truyền lực ra ngoài.
• Bộ phớt (seal kit): phớt piston, phớt cần, gioăng làm kín ngăn rò rỉ dầu.

Ưu và nhược điểm xi lanh thuỷ lực thanh giằng

Xi lanh Welded là gì

Xi lanh welded (xi lanh hàn) là loại xi lanh có nắp đầu và nắp cần được hàn trực tiếp vào ống thân thay vì bắt bu-lông qua ty ren, tạo thành một kết cấu liền khối. Nhờ không phụ thuộc vào lực siết cơ khí để giữ kín áp suất, xi lanh welded chịu được áp suất làm việc cao hơn đáng kể so với tie-rod và thường không theo một chuẩn kích thước cố định, phần lớn được gia công theo bản vẽ hoặc yêu cầu riêng của từng máy.

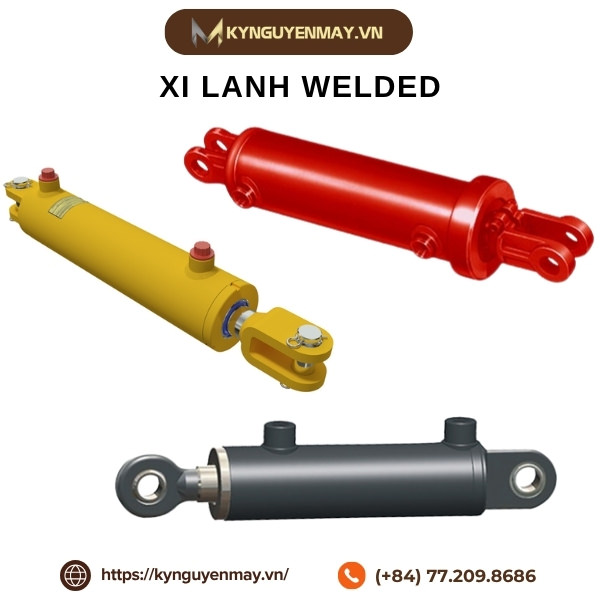

Ảnh xi lanh Welded

Cấu tạo xi lanh thuỷ lực hàn

Về cơ bản, xi lanh welded có các bộ phận tương tự tie-rod (ống thân, piston, cần piston, bộ phớt) nhưng khác biệt ở chỗ:

• Nắp đầu (end cap): hàn trực tiếp vào ống thân bằng mối hàn chịu lực, không tháo rời được.
• Nắp cần/gland: có thể hàn cố định hoặc thiết kế dạng ren/bu-lông tháo được để thay phớt mà không cần cắt xi lanh.
• Cổng dầu (port): được khoan và hàn trực tiếp lên thân ống, cho phép đặt ở nhiều vị trí linh hoạt quanh chu vi xi lanh thay vì cố định trên nắp như tie-rod.

Ưu và nhược điểm xi lanh hàn

Xi lanh Mill-type là gì?

Xi lanh mill-type (xi lanh chuyên dụng công nghiệp nặng) là loại xi lanh được thiết kế dư bền (over-engineered) cho các ứng dụng khắc nghiệt nhất: nhà máy thép, nhà máy giấy, xi măng, khai khoáng, giàn khoan dầu khí. Không giống tie-rod tuân theo chuẩn NFPA cố định, xi lanh mill-type được thiết kế và gia công hoàn toàn theo yêu cầu riêng của từng nhà máy, ưu tiên độ bền và tuổi thọ hơn là tính lắp lẫn hay chi phí.

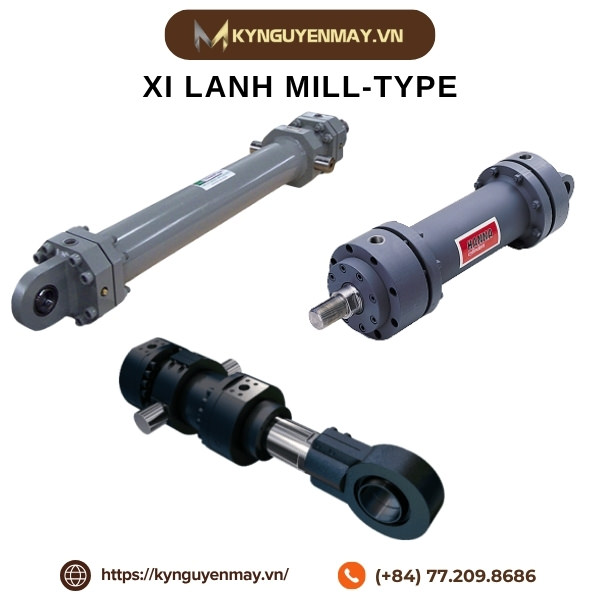

Ảnh xi lanh Mill-type

Cấu tạo xi lanh thủy lực loại Mill

Xi lanh mill-type kết hợp đặc điểm kết cấu của cả tie-rod lẫn welded nhưng được gia cường thêm:

• Ống thân dày hơn, sử dụng thép hợp kim chịu nhiệt và chịu mài mòn cao hơn thép thông thường dùng cho tie-rod/welded tiêu chuẩn.
• Nắp đầu có thể hàn hoặc bắt bu-lông cỡ lớn (heavy-duty flange), tùy theo yêu cầu tải trọng và khả năng bảo trì của nhà máy.
• Bộ phớt và ổ trục (bearing) chuyên dụng, chịu được nhiệt độ cao (gần lò nung, dây chuyền cán thép), bụi bẩn, hóa chất ăn mòn.
• Cần piston thường được mạ cứng (hard chrome) dày hơn, chống mài mòn và va đập tốt hơn.

Ưu và nhược điểm xi lanh Mill-type

Bảng so sánh Xi lanh tie-rod vs welded vs mill-type

Nên chọn xi lanh tie-rod, welded hay mill-type theo tải trọng

Dưới đây là bảng tham khảo để lựa chọn xi lanh Tie-Rod, Welded và Mill-Type theo từng mức tải trọng thường gặp. Tuy nhiên, tải thực tế của xi lanh cần được xác định dựa trên đường kính piston và áp suất làm việc, theo công thức: Lực = Diện tích piston × Áp suất.

Câu hỏi thường gặp về lựa chọn xi lanh tie-rod, welded và mill-type

1. Xi lanh mill-type khác gì xi lanh welded?

Cả hai đều dùng kết cấu hàn hoặc bu-lông cỡ lớn thay vì ty ren, nhưng mill-type được gia cường thêm vật liệu chịu nhiệt/mài mòn và thiết kế riêng theo từng nhà máy, trong khi welded tiêu chuẩn chủ yếu tối ưu cho áp suất cao và kích thước gọn.

2. Áp suất tối đa xi lanh tie-rod chịu được là bao nhiêu?

Xi lanh tie-rod theo chuẩn NFPA thường chịu áp suất làm việc 140-210 bar (2.000-3.000 psi), một số dòng heavy-duty đạt khoảng 250 bar.

3. Loại xi lanh nào bền nhất trong môi trường khắc nghiệt?

Xi lanh mill-type bền nhất trong môi trường nhiệt độ cao, bụi bẩn và vận hành liên tục, nhờ vật liệu và phớt chuyên dụng được thiết kế riêng cho điều kiện đó.

4. Có thể thay thế xi lanh tie-rod bằng welded để tăng áp suất không?

Có, nhưng cần đối chiếu kích thước lắp đặt và vị trí cổng dầu vì xi lanh welded thường không theo chuẩn NFPA như tie-rod, nên không thể lắp thay thế trực tiếp mà không kiểm tra bản vẽ.

Việc lựa chọn giữa xi lanh Tie-Rod, Welded và Mill-Type cần dựa trên tải trọng, áp suất làm việc, tần suất vận hành và môi trường sử dụng thực tế. Không có một kết cấu phù hợp cho mọi hệ thống, vì vậy xác định đúng yêu cầu ngay từ đầu sẽ giúp xi lanh hoạt động ổn định, bền bỉ và hạn chế phát sinh chi phí không cần thiết. Nếu bạn chưa biết nên chọn loại nào hoặc cần xác định kích thước xi lanh phù hợp, liên hệ Kỷ Nguyên Máy qua hotline 077.209.8686 để được tư vấn dựa trên nhu cầu và điều kiện vận hành cụ thể.
