Cấu tạo xi lanh thủy lực gồm những bộ phận nào? Ưu nhược điểm, ứng dụng, công thức tính lực đẩy
Tác giả: Trần Đức Thiện
Ngày đăng: 08/08/2026
Nội dung bài viết
Cấu tạo xi lanh thủy lực gồm 6 bộ phận chính: thân xi lanh, piston, cần piston (ty ben), đầu xi lanh, hệ thống phớt thủy lực và cổng dầu. Sáu bộ phận này phối hợp để biến áp suất dầu thành lực đẩy tịnh tiến mạnh mẽ, đáp ứng yêu cầu nâng, ép, đẩy trong nhiều loại máy móc. Cùng Kỷ Nguyên Máy tìm hiểu chi tiết cấu tạo, ưu nhược điểm, ứng dụng và công thức tính lực đẩy xi lanh thủy lực để lựa chọn đúng loại cho nhu cầu sử dụng.

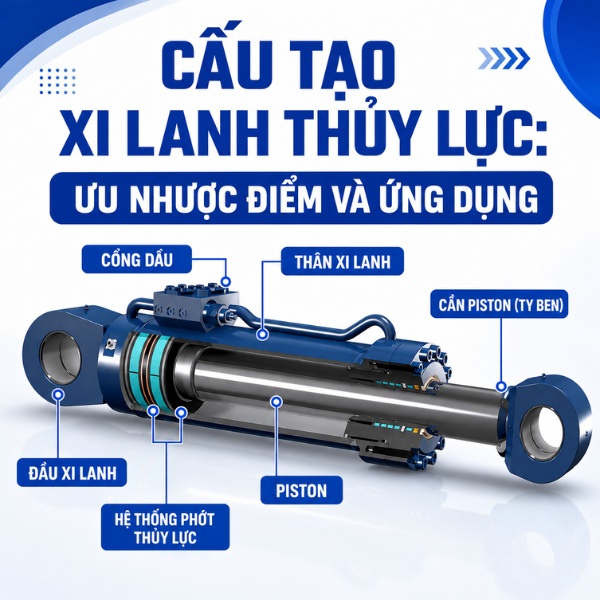

Ảnh cấu tạo xi lanh thuỷ lực, ưu nhược điểm và ứng dụng
Cấu tạo xi lanh thuỷ lực
Xi lanh thủy lực có thể tạo ra lực đẩy lớn nhờ sự phối hợp chính xác giữa các chi tiết bên trong. Cấu tạo xilanh thủy lực gồm 6 bộ phận chính, mỗi bộ phận đảm nhận một vai trò riêng để đảm bảo quá trình tạo lực và chuyển động diễn ra ổn định, hiệu quả.

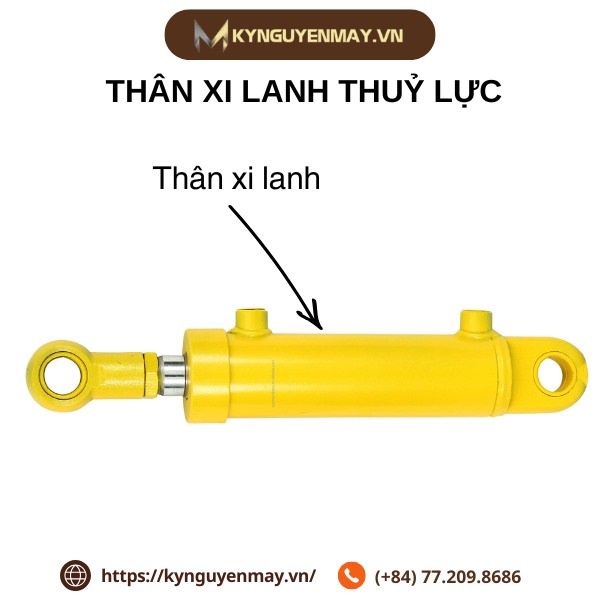

Thân xi lanh thuỷ lực
Thân xi lanh thủy lực (barrel) là bộ phận dạng ống, tạo thành khoang làm việc để piston di chuyển dưới tác động của dầu thủy lực. Đây cũng là phần chịu áp lực chính trong xi lanh, vì vậy thân phải có độ bền cao, kích thước chính xác và khả năng làm kín tốt để đảm bảo xi lanh hoạt động ổn định.
Phần thân được làm từ thép hợp kim chất lượng cao, đảm bảo khả năng chịu áp suất lớn và chống biến dạng. Bề mặt trong thường được doa và mài bóng (honing) để piston di chuyển êm, giảm ma sát và hạn chế làm mòn phớt.
Ảnh thân xi lanh thuỷ lực

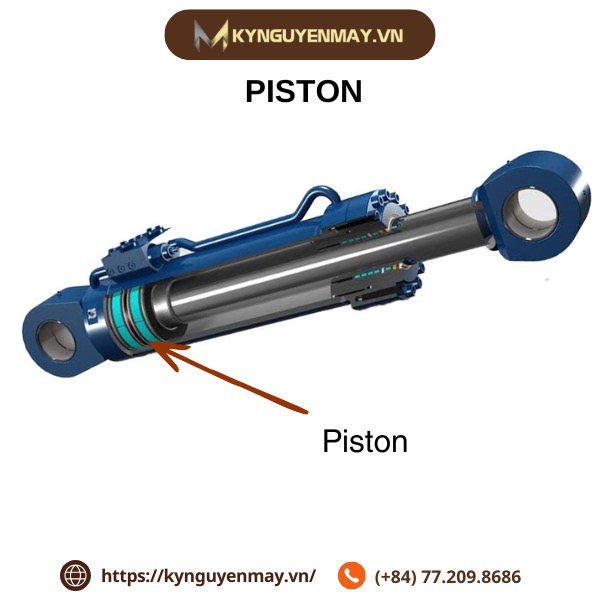

Piston
Piston là bộ phận trung tâm, ngăn cách hai khoang có áp và không áp bên trong thân xi lanh. Piston nhận áp suất dầu trên bề mặt và biến áp suất đó thành lực đẩy tịnh tiến.
Piston gồm thân piston bằng thép và các phớt cao su lắp quanh chu vi. Phớt piston (piston seal) làm kín hai chiều, ngăn dầu rò từ khoang áp cao sang khoang áp thấp. Nhờ vậy, gần như toàn bộ áp suất dầu được chuyển thành lực có ích.
Ảnh bộ phận piston của xi lanh thuỷ lực

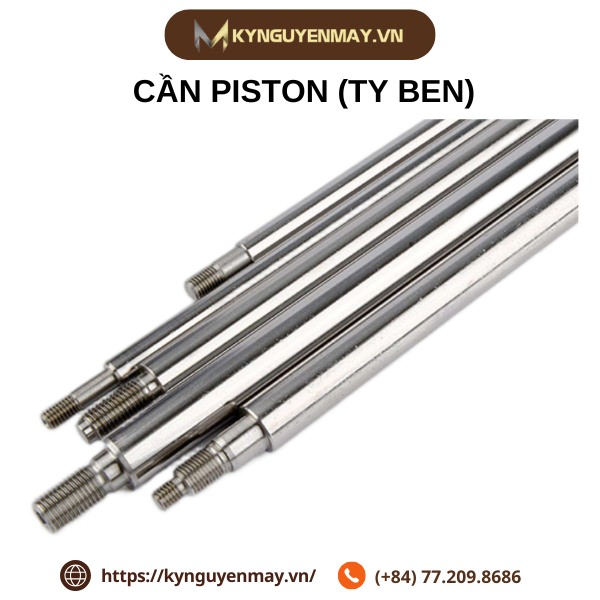

Cần piston (ty ben)
Cần piston (piston rod), hay còn gọi là ty ben là chi tiết truyền lực từ piston ra tải bên ngoài. Ty ben tịnh tiến ra -vào theo phương thẳng mỗi khi dầu được bơm vào xi lanh.
Ty ben thường làm bằng thép crom, được tôi cứng bề mặt, mài tròn và mạ một lớp crom cứng chống rỉ. Lớp mạ crom giúp bề mặt trơn bóng, giảm ma sát với phớt và chống ăn mòn khi tiếp xúc môi trường. Đây là bộ phận dễ hư hỏng nhất vì thường xuyên lộ ra ngoài.

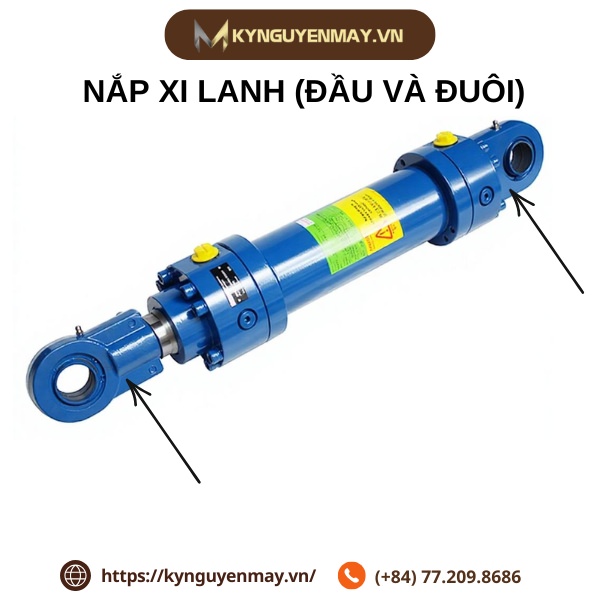

Ảnh cần piston (ty ben)Nắp xi lanh (đầu và đuôi)
Đầu xi lanh là nắp bịt kín đầu phía có cần piston đi ra. Bộ phận này vừa giữ kín dầu, vừa dẫn hướng và đỡ ty ben khi trượt.
Bên trong đầu xi lanh có bạc dẫn hướng và phớt cổ. Bạc dẫn hướng đỡ ty ben, chống lắc ngang; phớt cổ giữ dầu không rò ra ngoài theo cần piston. Nhiều thiết kế còn có phớt gạt bụi (wiper) ở ngoài cùng để ngăn bụi bẩn theo ty ben lọt vào trong.
Đầu còn lại của thân - phía đáy - được bịt bằng nắp đáy. Một số dòng xi lanh tích hợp thêm bộ giảm chấn (cushioning) ở hai đầu để giảm va đập khi piston về cuối hành trình.
Ảnh nắp xi lanh thuỷ lực

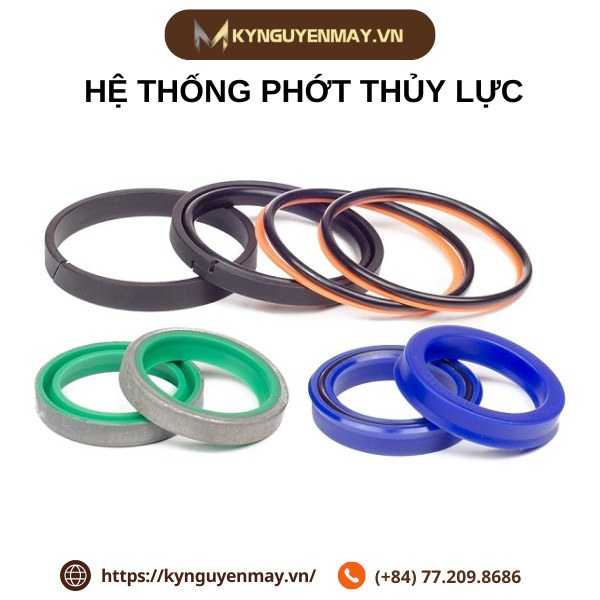

Hệ thống phớt thủy lực
Hệ thống phớt thủy lực (seals) là tập hợp các gioăng làm kín, giữ cho dầu không rò rỉ giữa các chi tiết chuyển động và cố định. Đây là nhóm chi tiết quyết định độ kín và hiệu suất của cả xi lanh.
Một bộ xi lanh thủy lực thường có các loại phớt sau:
- Phớt piston (piston seal): làm kín giữa piston và lòng thân, ngăn dầu qua lại hai khoang.
- Phớt cổ / phớt cần (rod seal): giữ dầu không rò ra ngoài theo ty ben tại đầu xi lanh.
- Phớt gạt bụi (wiper / dust seal): gạt bụi bẩn bám trên ty ben, bảo vệ phớt cổ.
- Gioăng O (O-ring) và phớt tĩnh: làm kín tại các mối ghép ren, mặt bích không chuyển động.
Ảnh hệ thống phớt thủy lực

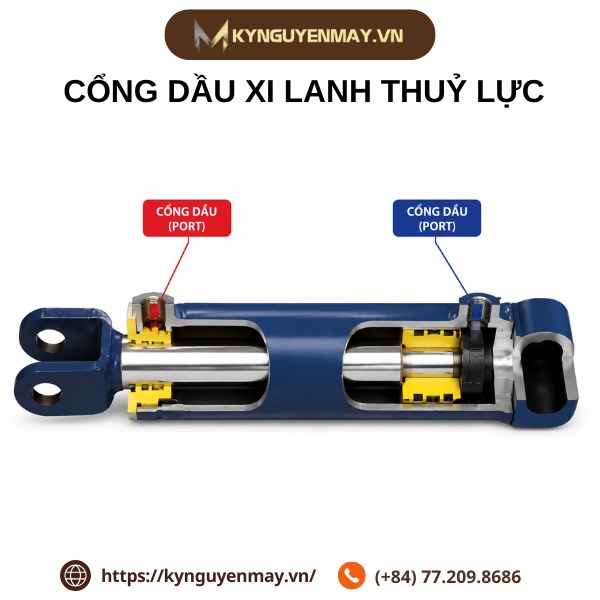

Cổng dầu
Cổng dầu (port) là các lỗ cấp và xả dầu thủy lực trên thân hoặc đầu xi lanh. Cổng dầu là nơi kết nối xi lanh với đường ống dẫn dầu từ bơm và van điều khiển.
Số lượng cổng dầu cho biết loại xi lanh. Xi lanh một chiều chỉ có một cổng dầu, piston hồi về nhờ lò xo hoặc trọng lực. Xi lanh hai chiều có hai cổng dầu, tạo lực chủ động ở cả hành trình đẩy ra và thu về.
Kích thước ren và tiết diện cổng dầu phải phù hợp lưu lượng để tránh nghẽn dòng và sụt áp. Cổng dầu lắp lỏng hoặc sai ren là nguyên nhân rò rỉ thường gặp khi lắp đặt.
Ảnh cổng dầu xi lanh thuỷ lực
Ưu và nhược điểm của xy lanh thuỷ lực
Xi lanh thủy lực nổi bật ở khả năng tạo lực rất lớn từ kích thước gọn, nhưng đi kèm chi phí đầu tư và bảo trì cao hơn. Hiểu rõ hai mặt này giúp bạn cân nhắc trước khi lựa chọn dòng xi lanh phù hợp.
| Ưu điểm | Nhược điểm |
| Tạo lực lớn: Có thể tạo lực đẩy, kéo mạnh, phù hợp với các công việc nâng, ép, kẹp và di chuyển tải nặng. | Có nguy cơ rò rỉ dầu: Phớt hoặc đường ống xuống cấp có thể gây rò rỉ, ảnh hưởng đến hiệu suất và vệ sinh khu vực làm việc. |
| Chịu tải tốt: Có khả năng làm việc với tải trọng lớn và liên tục trong môi trường công nghiệp. | Cần bảo trì định kỳ: Dầu thủy lực, phớt, đường ống và các mối nối cần được kiểm tra, bảo dưỡng thường xuyên. |
| Chuyển động ổn định: Có thể kiểm soát tương đối tốt tốc độ và lực trong quá trình đẩy, kéo. | Phụ thuộc hệ thống thủy lực: Muốn vận hành cần có bơm, van, đường ống và nguồn dầu phù hợp. |
| Kết cấu tương đối đơn giản: Dễ lắp đặt, sửa chữa và thay thế các chi tiết như phớt, piston hoặc cần piston. | Tổn thất năng lượng: Ma sát, tổn thất áp suất và nhiệt trong hệ thống có thể làm giảm hiệu suất tổng thể. |
| Ứng dụng đa dạng: Phù hợp với máy ép, máy nâng, máy công trình, thiết bị sản xuất và nhiều hệ thống tự động hóa. | Nhạy với môi trường: Bụi bẩn, nhiệt độ cao hoặc môi trường hóa chất có thể ảnh hưởng đến dầu, phớt và các chi tiết làm kín. |
Công thức tính lực đẩy của xilanh thủy lực
Lực đẩy của xilanh thủy lực bằng áp suất dầu nhân với diện tích bề mặt piston. Đây là ứng dụng trực tiếp của định luật Pascal trong hệ thống thủy lực.

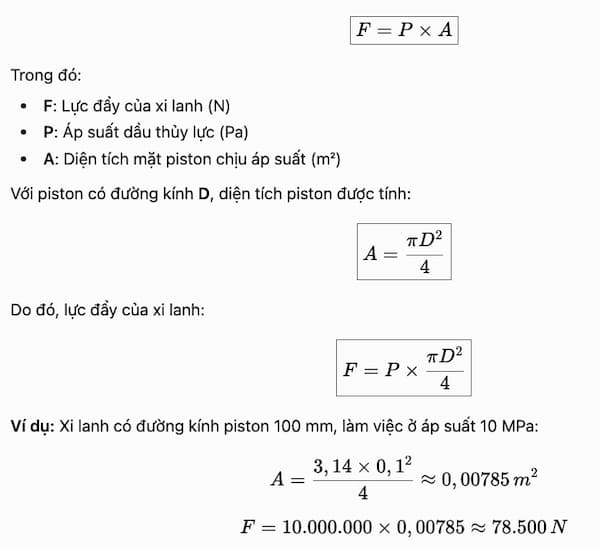

(**) Công thức tính lực đẩy
Ảnh công thức tính lực đẩy của xilanh thủy lực

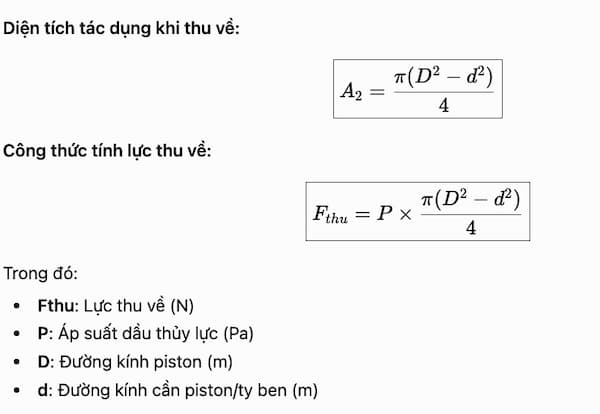

(**) Công thức tính lực thu về của xilanh thủy lực
Khi xi lanh thực hiện hành trình thu về, dầu tác động vào mặt piston phía có cần piston. Do cần piston chiếm một phần diện tích nên diện tích chịu áp suất lúc này nhỏ hơn diện tích toàn bộ piston. Vì vậy, lực thu về thường nhỏ hơn lực đẩy.
Ảnh công thức tính lực thu về của xilanh thủy lực
Ứng dụng của xi lanh thuỷ lực trong đời sống
Nhờ khả năng tạo lực lớn và thực hiện chuyển động đẩy - kéo, nâng - hạ linh hoạt, xi lanh thủy lực được sử dụng trong nhiều lĩnh vực khác nhau. Dưới đây là những ngành và ứng dụng tiêu biểu của xi lanh thủy lực trong thực tế:
Ảnh ứng dụng của xi lanh thuỷ lực trong đời sống
| Ngành | Ứng dụng của xi lanh thủy lực |
| Máy móc công trình | Vận hành cần, gầu của máy xúc; điều khiển lưỡi ủi, cần nâng của máy ủi và các cơ cấu trên máy khoan nhờ khả năng tạo lực lớn. |
| Vận tải | Nâng thùng xe ben, điều khiển cơ cấu nâng hạ trên xe chuyên dụng và hỗ trợ các cơ cấu cần lực đẩy, kéo lớn. |
| Nâng hạ | Nâng, hạ và giữ tải trên xe nâng, bàn nâng, cầu nâng và các thiết bị nâng hạ công nghiệp. |
| Nông nghiệp | Điều khiển nâng hạ, điều chỉnh vị trí của lưỡi cày, máy gieo hạt, máy thu hoạch và các bộ phận trên máy kéo. |
| Xây dựng | Điều khiển cần, chân chống và cơ cấu nâng trên cần cẩu, xe cẩu và các thiết bị phục vụ thi công. |
| Sản xuất công nghiệp | Tạo chuyển động đẩy, kéo, ép, kẹp hoặc định vị trong dây chuyền sản xuất và máy móc tự động. |
| Gia công, chế tạo | Tạo lực lớn cho máy ép thủy lực trong các công đoạn ép, dập, uốn, nén và tạo hình kim loại. |
| Xử lý vật liệu | Nâng, kẹp, đẩy và di chuyển vật liệu trong các hệ thống băng tải, máy gắp hoặc thiết bị xử lý hàng hóa. |
| Hàng hải | Điều khiển cơ cấu lái, nâng hạ, đóng mở và các thiết bị trên tàu, sà lan hoặc máy móc làm việc trên biển. |
Hiểu rõ cấu tạo xi lanh thủy lực không chỉ giúp bạn nắm được nguyên lý tạo lực mà còn dễ dàng hơn khi đánh giá khả năng làm việc của từng loại xi lanh. Từ ưu nhược điểm, phạm vi ứng dụng đến cách tính lực đẩy, các thông tin trên là cơ sở để lựa chọn thiết bị phù hợp với tải trọng và hành trình cần thiết. Khi có nhu cầu mua xi lanh thủy lực, bạn có thể liên hệ Kỷ Nguyên Máy qua hotline 077.209.8686 để được tư vấn thông số và lựa chọn sản phẩm phù hợp.
