Xi lanh kẹp là gì? Nguyên lý, ưu điểm và cách chọn chi tiết

Xi lanh kẹp khí nén là gì?

• Xi lanh kẹp cam: dùng cơ cấu khuỷu (thanh truyền) tạo lực giữ mạnh và tự khóa, đóng/ mở nhanh và dứt khoát.
• Xi lanh kẹp xoay: ngàm xoay một góc rồi hạ xuống kẹp giúp gạt ngàm ra khỏi vùng lấy/ đặt phôi, thuận tiện nạp liệu.
• Xi lanh kẹp góc: tác dụng lực kẹp từ bên hông, phù hợp khi không gian lắp đặt bị hạn chế.

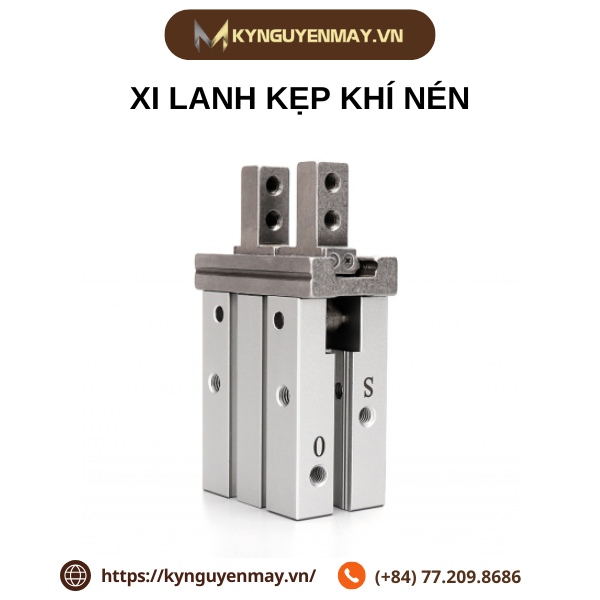

Ảnh xi lanh kẹp khí nén

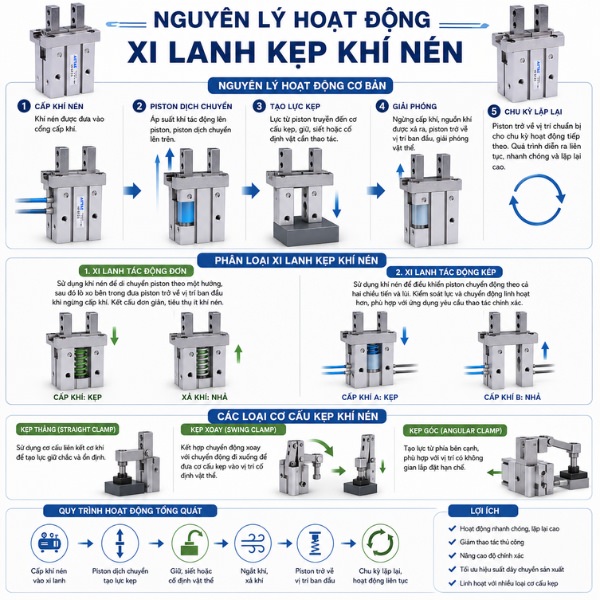

Nguyên lý hoạt động của xi lanh kẹp khí nén

• Xi lanh tác động đơn: Sử dụng khí nén để di chuyển piston theo một hướng, sau đó lò xo bên trong đưa piston trở về vị trí ban đầu khi ngừng cấp khí. Loại xi lanh này có kết cấu tương đối đơn giản và thường tiêu thụ ít khí nén hơn.
• Xi lanh tác động kép: Sử dụng khí nén để điều khiển piston chuyển động theo cả hai chiều tiến và lùi. Nhờ đó, cơ cấu kẹp có thể kiểm soát lực và chuyển động linh hoạt hơn, phù hợp với những ứng dụng yêu cầu thao tác chính xác.

Các tính năng chính của xy lanh kẹp khí nén

• Lực kẹp lớn và điều chỉnh được: Lực kẹp từ khí nén cao hơn nhiều cơ cấu khác, có thể hạ thấp cho thao tác nhẹ (uốn, gấp mép) để không làm hỏng vật liệu.
• Kết cấu nhỏ gọn: Dễ lắp trong không gian hẹp và trên dây chuyền tự động có nhiều ràng buộc về diện tích.
• Thao tác nhanh, chính xác: Kẹp - nhả trong vài giây, định vị phôi tốt, giảm sai sót khi sản xuất.
• Đa dạng cơ cấu kẹp: Toggle, swing, angular - chọn đúng loại cho từng ứng dụng.
• Có cả tác động đơn và kép: Linh hoạt giữa tiết kiệm khí (tác động đơn) và lực kẹp mạnh, kiểm soát tốt (tác động kép).
• Vật liệu bền, chống gỉ: Thường làm từ nhôm hợp kim hoặc thép không gỉ, ít hao mòn, bảo trì thấp.
• Tiết kiệm năng lượng: Chỉ cần khí nén để vận hành, chi phí vận hành thấp hơn cơ cấu điện/thủy lực.
• Khả năng gắn cảm biến: Nhận biết trạng thái kẹp/nhả và phản hồi về PLC trong hệ tự động hóa.

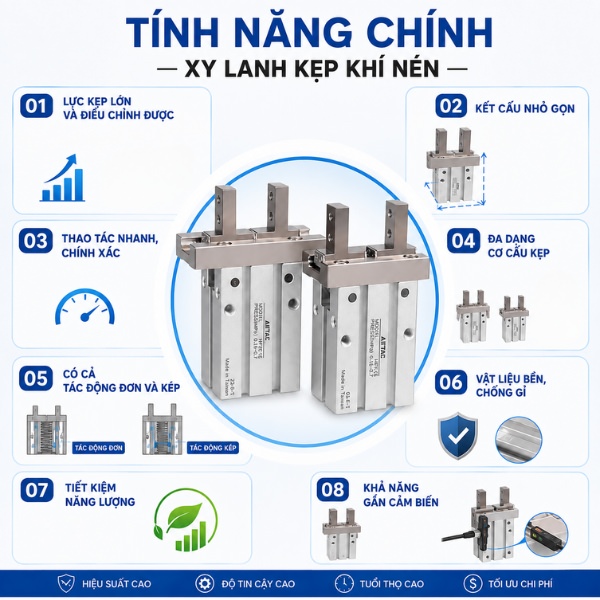

Ảnh các tính năng chính của xy lanh kẹp khí nén

Ưu điểm xi lanh kẹp khí nén

• Lực kẹp mạnh và ổn định: Giữ chắc phôi khi gia công, hàn, lắp ráp, hạn chế xê dịch gây lỗi và phế phẩm.
• Vận hành nhanh, liền mạch: Kẹp và nhả trong vài giây, tăng năng suất và giảm thời gian chết.
• Nhỏ gọn, đa dụng: Nhẹ, dễ tích hợp vào đồ gá, module và máy có không gian hạn chế.
• Bảo trì tối thiểu: Ít chi tiết chuyển động, độ bền cao, vận hành ổn định lâu dài.
• Tiết kiệm năng lượng: Dùng khí nén thay vì điện hay thủy lực, giảm chi phí vận hành.
• An toàn khi làm việc: Không sinh tia lửa hay quá nhiệt, phù hợp nhiều môi trường sản xuất.
• Đa dạng ứng dụng: Nhiều kiểu (cam, xoay, góc) dùng được trong ô tô, điện tử, đóng gói.

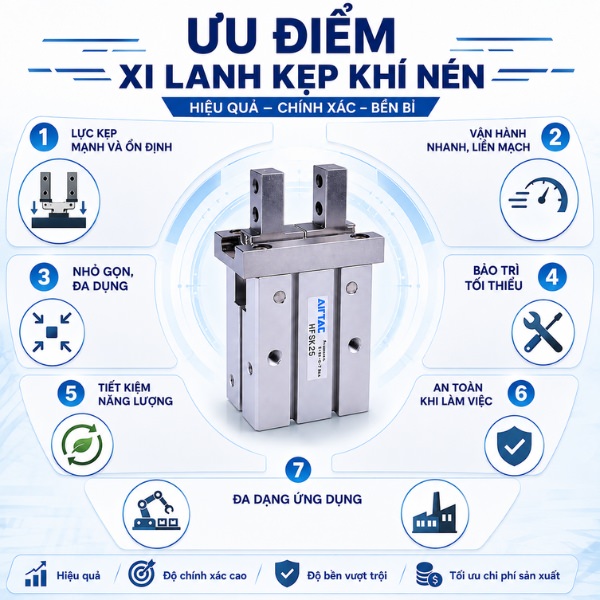

Ảnh ưu điểm xi lanh kẹp khí nén

Ứng dụng của xi lanh kẹp

• Gia công kim loại & cơ khí: Giữ chắc phôi hoặc tấm kim loại khi cắt, khoan, uốn - tăng độ chính xác, hạn chế xê dịch gây lỗi.
• Hàn & đồ gá: Cố định chi tiết đúng vị trí trong suốt quá trình hàn, đảm bảo mối hàn đồng đều.
• Thực phẩm & đồ uống: Giữ hộp, khay, bao bì khi chiết rót, dán nhãn, đóng gói.
• Sản xuất thiết bị y tế: Giữ linh kiện đúng vị trí khi lắp ráp và kiểm tra, đảm bảo độ chính xác và tiêu chuẩn.
• Ngành đóng gói: Cố định thùng, chai lọ khi dán nhãn, in ấn, niêm phong.
• Robot & tự động hóa: Hỗ trợ kẹp giữ vật trong các trạm thao tác, tăng độ ổn định và kiểm soát.

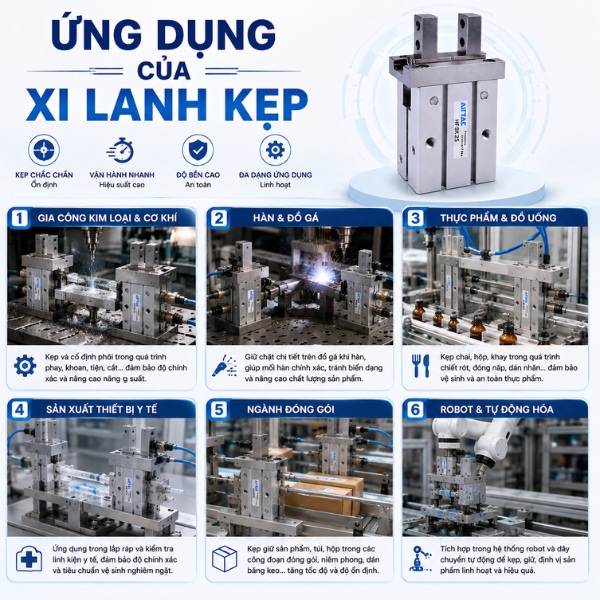

Ảnh ứng dụng của xi lanh kẹp

Những điều cần cân nhắc khi lựa chọn xi lanh kẹp khí nén

• Lực kẹp cần thiết: Thao tác nặng (gia công kim loại) cần lực lớn; thao tác nhẹ (lắp ráp điện tử) cần lực nhỏ hơn để tránh hỏng vật liệu. Nên tính theo tải và hệ số an toàn, chọn model có lực kẹp danh định lớn hơn ở áp suất làm việc.
• Loại cơ cấu kẹp: Chọn toggle để giữ chắc và tự khóa, swing khi cần gạt ngàm để nạp phôi, angular khi không gian hẹp.
• Kích thước & không gian lắp đặt: Kích thước xi lanh phải khớp với đồ gá/ trạm làm việc, ưu tiên thiết kế gọn cho hệ tự động.
• Tác động đơn hay tác động kép: Tác động đơn tiết kiệm khí, đơn giản; tác động kép cho lực và độ kiểm soát cao hơn.
• Vật liệu & độ bền: Nhôm hoặc thép không gỉ để bền, chống gỉ và chịu môi trường khắc nghiệt.
• Kiểu lắp & tương thích: Lắp mặt bích (flange) hay lắp chốt (pivot) tùy ứng dụng; đảm bảo tương thích với máy và hệ khí nén hiện có.
• Tốc độ & hiệu suất: Thời gian đáp ứng phải đồng bộ với nhịp dây chuyền để vận hành mượt.

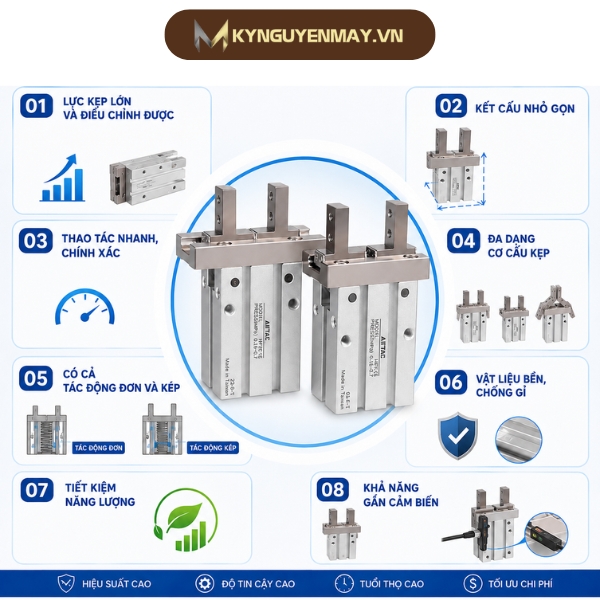

Ảnh những điều cần cân nhắc khi lựa chọn xi lanh kẹp khí nén
