Phớt xi lanh khí nén: Phân loại, vật liệu & cách chọn đúng
Tác giả: Trần Đức Thiện
Ngày đăng: 28/08/2026
Nội dung bài viết
Phớt xi lanh khí nén là chi tiết làm kín quan trọng, giúp hạn chế rò rỉ khí, duy trì áp suất và đảm bảo piston, ty xi lanh chuyển động ổn định trong quá trình vận hành. Trên thị trường hiện nay có nhiều loại phớt với profile, kích thước và vật liệu khác nhau, phù hợp với từng điều kiện làm việc cụ thể. Trong bài viết này, chúng ta sẽ cùng tìm hiểu phớt xi lanh khí nén: phân loại, vật liệu & cách chọn đúng, từ đó dễ dàng xác định loại phớt phù hợp với model xi lanh, kích thước và môi trường sử dụng thực tế!

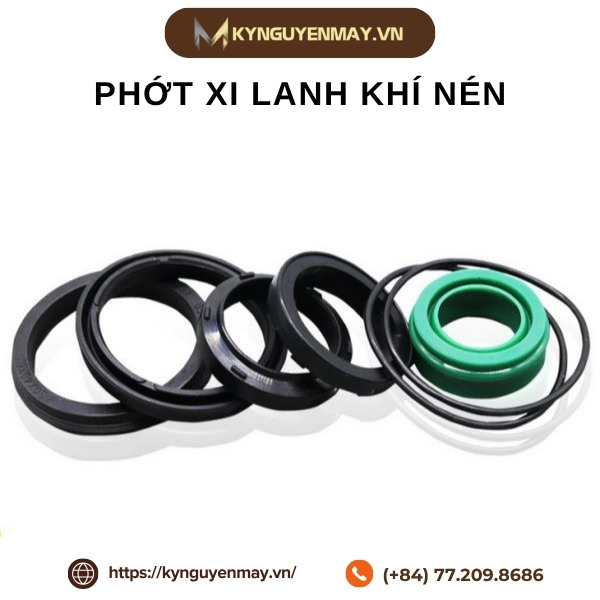

Ảnh phớt xi lanh khí nén
Phớt xi lanh khí nén là gì?
Phớt xi lanh khí nén ( con được gọi là: pneumatic cylinder seal) là nhóm chi tiết làm kín được lắp vào rãnh trên piston, trên cổ hoặc nắp xi lanh, có nhiệm vụ ngăn khí nén đi qua khe hở giữa hai bề mặt - trong đó ít nhất một bề mặt luôn chuyển động tịnh tiến. Đây chính là điểm phân biệt phớt với gioăng tĩnh thông thường: phớt vừa phải kín, vừa phải chịu ma sát trượt liên tục ở tốc độ cao.
Vai trò của phớt trong xi lanh khí nén:
- Giữ áp suất ổn định trong hai buồng khí để piston sinh ra lực đẩy và lực kéo đúng thiết kế.
- Ngăn rò rỉ nội bộ giữa hai buồng - nguyên nhân điển hình khiến xi lanh yếu lực, chạy chậm, không giữ được vị trí.
- Ngăn rò rỉ khí ra ngoài qua ty xi lanh, gây hao khí nén, tốn điện máy nén và ồn.
- Gạt bụi, hơi ẩm, mạt bám trên ty, không cho tạp chất theo ty chui vào lòng xi lanh.
- Giảm va đập ở hai đầu hành trình, hạn chế tiếng ồn và nứt vỡ nắp xi lanh.
- Dẫn hướng piston và ty, tránh tiếp xúc kim loại – kim loại làm xước lòng xi lanh.
Ảnh phớt xi lanh khí nén
Các loại phớt xi lanh khí nén
Các chi tiết trong một bộ phớt xi lanh khí nén được chia thành ba nhóm: phớt động (làm kín giữa hai bề mặt chuyển động tương đối), phớt tĩnh (làm kín tại mối ghép cố định) và nhóm chi tiết hỗ trợ (dẫn hướng, chống ép đùn). Bốn loại phớt động dưới đây là phần cốt lõi mà bất kỳ ai sửa xi lanh khí nén cũng cần phân biệt được.
| Loại phớt | Tên tiếng Anh | Vị trí lắp | Chức năng chính |
| Phớt ty | Rod seal | Rãnh trong cổ / nắp trước | Làm kín quanh ty, chặn khí thoát ra ngoài |
| Phớt piston | Piston seal | Rãnh trên thân piston | Tách hai buồng khí, chống rò rỉ nội bộ |
| Phớt gạt bụi | Wiper / Scraper seal | Rãnh ngoài cùng của nắp trước | Gạt bụi, nước, mạt bám trên ty |
| Phớt giảm chấn | Cushion seal | Quanh chốt giảm chấn ở hai nắp | Hãm piston ở cuối hành trình |
| O-ring, gioăng nắp | O-ring, gasket | Mối ghép nắp, ren, cổng khí | Làm kín tĩnh |
| Vòng dẫn hướng | Wear ring / Guide ring | Trên piston và trong cổ | Chịu tải ngang, chống xước lòng xi lanh |
- Phớt ty: Là linh kiện lắp trong nắp trước, làm kín với mặt ngoài của ty. Khi mòn sẽ nghe tiếng xì liên tục ở nắp ty, gây hao khí nén. Thường là kiểu chữ U (U-cup) một hoặc hai môi, vật liệu PU hoặc NBR. Yêu cầu bề mặt ty đạt độ nhám Ra 0,1 - 0,4 µm và không xước dọc, nếu không phớt mới sẽ hỏng chỉ sau vài nghìn chu kỳ.
- Phớt piston:
- Lắp trên thân piston, làm kín với lòng xi lanh để tạo chênh áp sinh lực. Hư hỏng không nhìn thấy từ bên ngoài: khí rò từ buồng này sang buồng kia nên không xì, chỉ biểu hiện là xi lanh yếu lực, chạy chậm, không giữ được vị trí khi dừng giữa hành trình.
- Có ba kiểu phổ biến: tác động đơn (dùng cặp hai chiếc quay lưng nhau), tác động kép (một chiếc kín cả hai chiều) và kiểu cup. Không thể thay thế giữa các kiểu vì rãnh được thiết kế riêng.
- Phớt gạt bụi: Phớt gạt bụi nằm ở vị trí ngoài cùng của nắp trước, ngay sát môi trường bên ngoài. Khi ty thụt vào, phớt gạt bụi làm nhiệm vụ cạo sạch bụi, nước, dầu cắt gọt, mạt kim loại bám trên bề mặt ty, không cho chúng chui vào trong xi lanh. Đây là chi tiết bảo vệ toàn bộ các phớt còn lại - khi nó mất tác dụng, hạt mài theo ty vào sẽ cắt môi phớt ty và làm xước lòng xi lanh.
- Các loại phớt gạt bụi:
+ Loại một môi : chỉ gạt bụi vào trong, dùng cho môi trường sạch, trong nhà.
+ Loại hai môi: một môi gạt bụi từ ngoài vào, một môi giữ màng mỡ không cho thoát ra, dùng cho môi trường nhiều bụi hoặc có nước.
+ Loại có khung kim loại: bám chặt trong lỗ nắp, dùng khi rãnh không có gờ giữ hoặc khi rung động mạnh.
- Phớt giảm chấn: Là chi tiết đặc thù của xi lanh khí nén, ít gặp ở xi lanh thủy lực thông thường. Nó được lắp ở hai nắp xi lanh, bao quanh chốt giảm chấn gắn trên piston. Khi piston gần tới cuối hành trình, chốt giảm chấn chui vào lỗ trên nắp và bị phớt giảm chấn bịt kín. Lượng khí còn lại trong buồng không thoát ra qua cổng chính nữa mà buộc phải đi qua một van tiết lưu kim nhỏ, tạo ra "gối khí" hãm piston lại. Nhờ đó piston dừng êm thay vì đập trực tiếp vào nắp.

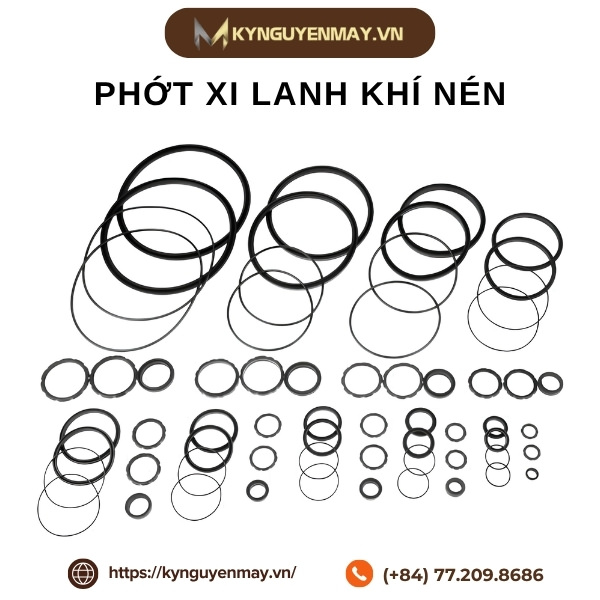

Ảnh các loại phớt xi lanh khí nén

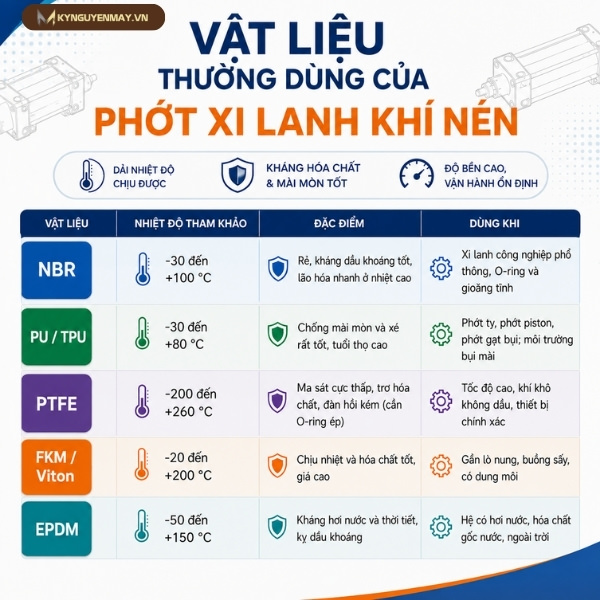

Vật liệu thường dùng của phớt xi lanh khí nén
Vật liệu quyết định ba yếu tố: dải nhiệt độ chịu được, mức ma sát sinh ra và tốc độ mài mòn. Dưới đây là các vật liệu thường dùng của phớt xi lanh khí nén:
|
Vật liệu
|
Nhiệt độ tham khảo
|
Đặc điểm
|
Dùng khi
|
|
NBR
|
-30 đến +100 °C
|
Rẻ, kháng dầu khoáng tốt, lão hóa nhanh ở nhiệt cao
|
Xi lanh công nghiệp phổ thông, O-ring và gioăng tĩnh
|
|
PU / TPU
|
-30 đến +80 °C
|
Chống mài mòn và xé rất tốt, tuổi thọ cao
|
Phớt ty, phớt piston, phớt gạt bụi; môi trường bụi mài
|
|
PTFE
|
-200 đến +260 °C
|
Ma sát cực thấp, trơ hóa chất, đàn hồi kém (cần O-ring ép)
|
Tốc độ cao, khí khô không dầu, thiết bị chính xác
|
|
FKM / Viton
|
-20 đến +200 °C
|
Chịu nhiệt và hóa chất tốt, giá cao
|
Gần lò nung, buồng sấy, có dung môi
|
|
EPDM
|
-50 đến +150 °C
|
Kháng hơi nước và thời tiết, kỵ dầu khoáng
|
Hệ có hơi nước, hóa chất gốc nước, ngoài trời
|
Ảnh vật liệu thường dùng của phớt xi lanh khí nén

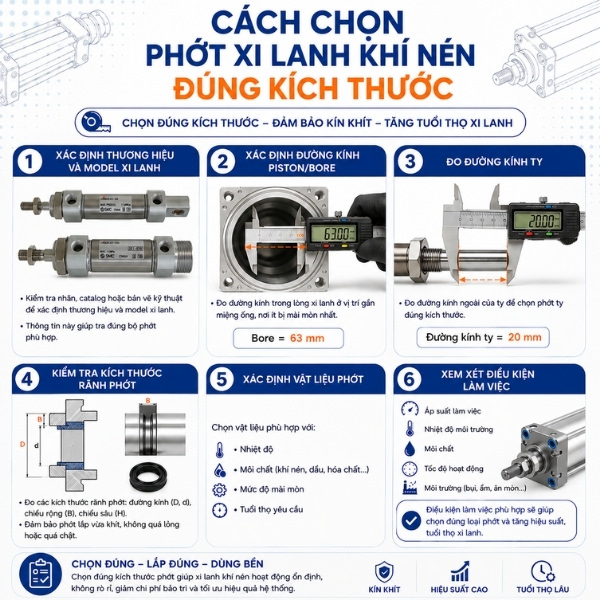

Cách chọn phớt xi lanh khí nén đúng kích thước
Chọn phớt là bài toán của dữ liệu, không phải của cảm tính. Có một nguyên tắc nền tảng cần nhớ trước khi bắt đầu: luôn đo rãnh, không đo phớt cũ. Phớt đã tháo ra thường bị nén, giãn, trương nở hoặc mòn mất vài phần mười milimet — lấy số đo đó đi đặt hàng gần như chắc chắn sai. Sáu bước dưới đây đi theo đúng thứ tự nên làm trong thực tế.
Xác định thương hiệu và model xi lanh
Đây là bước cho kết quả nhanh nhất và chính xác nhất. Nếu xác định được đúng hãng và mã xi lanh, nhà cung cấp có thể tra thẳng ra mã bộ phớt tương ứng mà không cần đo đạc.
Thông tin cần lấy:
- Tên hãng và series: SMC (CQ2, CDQ2, CM2, CG1), Festo (DNC, DSBC, ADN, DSNU), Airtac (SC, SU, SI, SDA, TN), CKD, Parker, Norgren, Camozzi, Mindman, TPC.
- Mã đầy đủ dập trên thân hoặc nắp xi lanh, bao gồm cả hậu tố
- Kiểu xi lanh: vuông (SC), tròn (MA, MAL), compact (SDA, CQ2), hai ty (TN), có dẫn hướng, không ty, xi lanh xoay hay tay kẹp khí nén.
- Ảnh chụp toàn bộ xi lanh và ảnh cận cảnh nhãn mã.
Xác định đường kính piston/bore
Đường kính bore là kích thước danh nghĩa của xi lanh và quyết định đường kính ngoài của phớt piston, vòng dẫn hướng piston và gioăng nắp.
Cách xác định:
- Đọc trực tiếp từ mã xi lanh
- Nếu mã đã mờ, dùng thước cặp đo đường kính trong lòng xi lanh ở vị trí gần miệng ống, nơi ít bị mài mòn nhất.
- Không đo đường kính ngoài của ống rồi trừ ước lượng chiều dày thành - sai số của cách này quá lớn.
Đo đường kính ty
Đường kính ty quyết định đường kính trong của phớt ty, phớt gạt bụi và bạc dẫn hướng cổ.
Cách đo đúng:
- Đo bằng thước cặp tại đoạn ty gần nắp xi lanh nhất và ít di chuyển nhất - đoạn giữa hành trình thường đã mòn nhỏ đi.
- Đo ở ít nhất ba vị trí quanh chu vi để phát hiện ty bị ovan hoặc cong.
- Ghi lại tình trạng bề mặt: xước dọc, rỗ, tróc mạ. Nếu ty đã hỏng bề mặt thì phải phục hồi hoặc thay ty, nếu không phớt mới sẽ hỏng lại rất nhanh
Kiểm tra kích thước rãnh phớt
Đây là bước quyết định phớt có lắp vừa và làm kín được hay không, và cũng là bước hay bị bỏ qua nhất.
Với mỗi rãnh cần ghi ba thông số:
- ID - đường kính trong của phớt (bằng đường kính đáy rãnh với phớt ty, bằng đường kính đáy rãnh piston với phớt piston).
- OD - đường kính ngoài của phớt.
- H - chiều cao (chiều rộng) rãnh, đo dọc theo trục xi lanh.
Xác định vật liệu phớt
- Xi lanh công nghiệp phổ thông, trong nhà, dưới 80 °C: NBR cho O-ring và gioăng tĩnh, PU cho phớt ty và phớt gạt bụi.
- Tần suất đóng cắt cao, môi trường nhiều bụi mài: Ưu tiên PU cho toàn bộ phớt động.
- Cần tốc độ cao, ma sát cực thấp, khí khô không dầu: PTFE kết hợp O-ring ép phía trong.
- Gần nguồn nhiệt, buồng sấy, có dung môi: FKM/Viton.
- Có hơi nước hoặc hóa chất gốc nước: EPDM (tuyệt đối không dùng chung với dầu khoáng).
- Thực phẩm, dược phẩm, phòng sạch: Silicone hoặc vật liệu có chứng nhận FDA tương ứng.
Xem xét điều kiện làm việc
- Áp suất làm việc thực tế và áp suất cài trên bộ điều áp (thường 4 - 7 bar; áp thấp dưới 2 bar đòi hỏi phớt ma sát rất thấp).
- Tốc độ hành trình hoặc số chu kỳ mỗi phút - xi lanh tốc độ cao cần vật liệu và profile khác hẳn xi lanh chạy chậm.
- Dải nhiệt độ đo trên thân xi lanh, cả lúc mới khởi động và lúc chạy ổn định.
- Chế độ bôi trơn: khí khô hoàn toàn, có bộ tra dầu, hay đã nạp mỡ trọn đời.
- Môi trường: trong nhà hay ngoài trời, bụi, hơi ẩm, nước rửa, hóa chất, dầu cắt gọt, mạt kim loại.
- Tải trọng ngang tác dụng lên ty và tình trạng đồng tâm của đồ gá.
Checklist gửi nhà cung cấp trước khi chốt đơn:
- Hãng, series, mã đầy đủ của xi lanh và ảnh nhãn mã.
- Đường kính bore, đường kính ty, hành trình.
- Số đo ID – OD – H của từng rãnh, kèm ảnh mặt cắt từng phớt cũ.
- Số lượng và thứ tự chi tiết trong bộ, chiều lắp của mỗi chi tiết.
- Áp suất, tốc độ, nhiệt độ, chế độ bôi trơn và mô tả môi trường.
- Yêu cầu về hàng chính hãng OEM hay hàng thay thế tương đương, và thời gian giao.
Ảnh cách chọn phớt xi lanh khí nén đúng kích thước

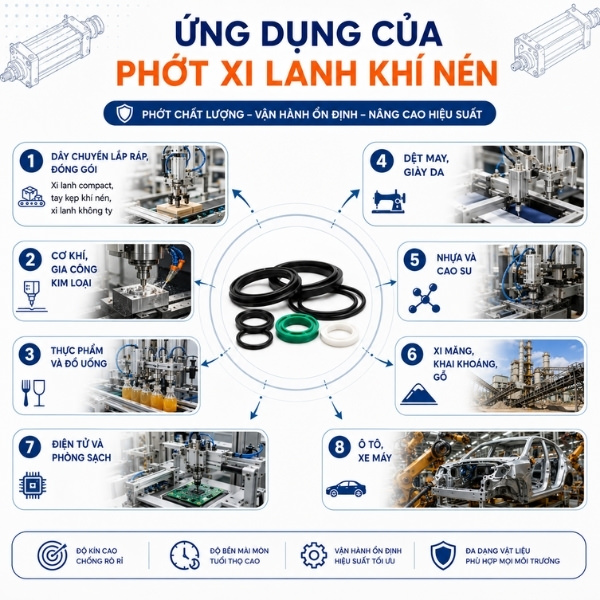

Ứng dụng của phớt xi lanh khí nén
- Dây chuyền lắp ráp, đóng gói: Xi lanh compact, tay kẹp khí nén, xi lanh không ty
- Cơ khí, gia công kim loại: Xi lanh kẹp phôi, đồ gá tự động, máy dập
- Thực phẩm và đồ uống: Xi lanh chiết rót, chia làn, đóng nắp
- Dệt may, giày da: Máy cắt, máy ép, băng chuyền
- Nhựa và cao su: Máy ép phun, robot gắp sản phẩm
- Xi măng, khai khoáng, gỗ: Xi lanh van, cửa xả, hệ thống rung
- Điện tử và phòng sạch: Xi lanh mini, cơ cấu định vị chính xác
- Ô tô, xe máy: Trạm hàn, dây chuyền sơn, đồ gá
Ảnh ứng dụng của phớt xi lanh khí nén
Phớt xi lanh khí nén là chi tiết nhỏ nhưng nằm ngay trên đường truyền lực của cả hệ thống. Việc nhận biết đúng loại phớt giúp quá trình kiểm tra và sửa chữa xi lanh khí nén nhanh chóng, chính xác hơn, đồng thời hạn chế phát sinh hư hỏng liên quan. Nếu cần tư vấn và lựa chọn phớt xi lanh khí nén phù hợp, hãy liên hệ Kỷ Nguyên Máy qua hotline 077.209.8686 để được hỗ trợ.
