Kinh nghiệm & Hướng dẫn chọn thanh ray-con trượt phù hợp

Khi thiết kế hay cải tạo bất kỳ hệ thống cơ khí nào có chuyển động tuyến tính, việc chọn đúng loại thanh ray - con trượt quyết định trực tiếp đến độ bền, độ chính xác và độ êm của toàn bộ cụm máy. Với rất nhiều lựa chọn như ray tròn, ray vuông, ray bi, ray nhôm, ray bánh xe, ray âm tủ hay ray ngăn kéo giảm chấn, không ít anh em dễ chọn theo cảm tính hoặc… theo giá, dẫn đến nhanh mòn, xệ, rung lắc hoặc kẹt hành trình. Bài viết này tổng hợp kinh nghiệm thực tế về hướng dẫn chọn thanh ray-con trượt và các tiêu chí kỹ thuật quan trọng, giúp bạn chọn đúng loại ray - con trượt phù hợp với tải trọng, môi trường làm việc và ngân sách.

Ảnh Kinh nghiệm & Hướng dẫn chọn thanh ray-con trượt phù hợp

Nguyên tắc chung khi chọn thanh ray-con trượt

• Xác định tải trọng thật (kg) + hệ số an toàn 1.5-3 lần, với máy móc công nghiệp nên lấy ≥2.
• Phân biệt tải tĩnh (đứng yên) và tải động (chạy, va đập, tăng/ giảm tốc) vì tải động luôn nặng hơn trong tính toán.
• Xem kiểu tải: chỉ nén thẳng xuống, hay có mô-men lật, rung, lệch tâm, va đập.
• Đọc đúng tải cho phép trong catalog (dynamic/ static load rating) của nhà sản xuất, không xem mỗi kích thước ngoài.

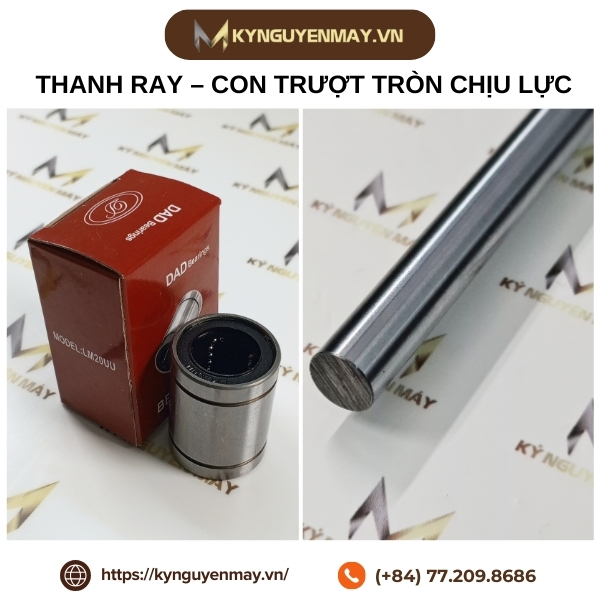

1. Thanh ray-con trượt tròn chịu lực

Ray tròn + bạc trượt bi phù hợp tải vừa phải, hành trình dài, dễ lắp trên kết cấu thép hàn hoặc nhôm định hình.

Kinh nghiệm chọn:

• Tải không quá lớn, ít mô-men lật: chọn ray tròn. Khi có mô-men lớn hoặc lực ngang nhiều nên chuyển sang ray vuông.
• Ưu tiên trục tôi cứng ≥ 58-60 HRC, mạ cứng hoặc crom, vì độ cứng trục quyết định tuổi thọ bạc.
• Đường kính trục: thường chọn cao hơn 1-2 cấp so với tính toán, vì ray tròn yếu theo phương uốn hơn ray vuông; span càng dài càng phải tăng đường kính hoặc thêm gối đỡ trung gian.
• Ứng dụng phù hợp: máy gỗ nhỏ, cơ cấu nâng hạ nhẹ, đồ gá đơn giản, cơ cấu trượt có bụi bẩn nhiều nhưng không cần độ chính xác cao.

Ảnh Thanh ray-con trượt tròn chịu lực

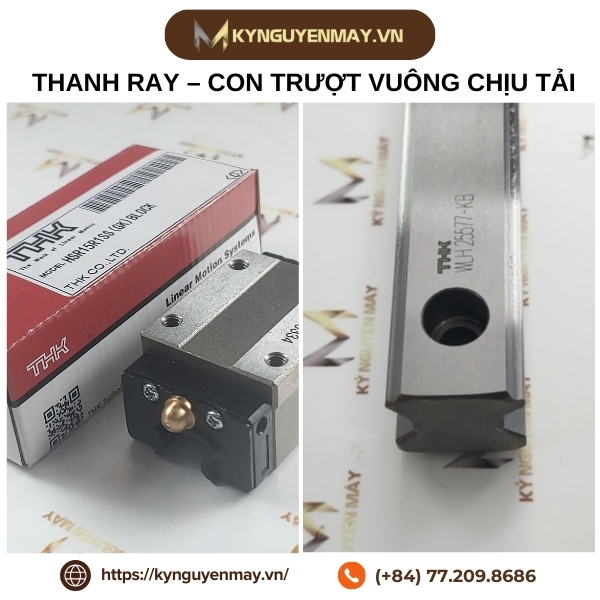

2. Thanh ray-con trượt vuông chịu tải

Ray vuông + block bi/roller là lựa chọn chuẩn cho tải lớn, độ cứng cao, độ chính xác tốt (CNC, máy tự động).

Kinh nghiệm chọn:

• Cần chịu tải và mô-men cao: ưu tiên ray vuông, vì diện tích tiếp xúc lớn, chịu lực tốt cả 4 phương và rất cứng vững.
• Chọn size ray (15,20,25,30…) theo tải động C (dynamic rating) và mô-men cho phép trong catalog; nếu có va đập/ chạy tốc độ cao thì tăng 1 cấp hoặc dùng 2 con trượt/ 1 ray.
• Ưu tiên thương hiệu có đủ bảng tải, hệ số tuổi thọ theo ISO 14728, dễ tra (NSK, THK, HIWIN, PMI…).
• Lắp đặt phải phay mặt bích chuẩn, siết bulong đúng mô-men; ray vuông mà mặt đế cong/ vênh thì block nhanh hỏng dù tải không lớn.
• Ứng dụng: máy CNC, máy cắt plasma, máy đóng gói, robot nhỏ, các cơ cấu yêu cầu chạy êm và giữ sai số lặp lại tốt.

Ảnh Thanh ray-con trượt vuông chịu tải

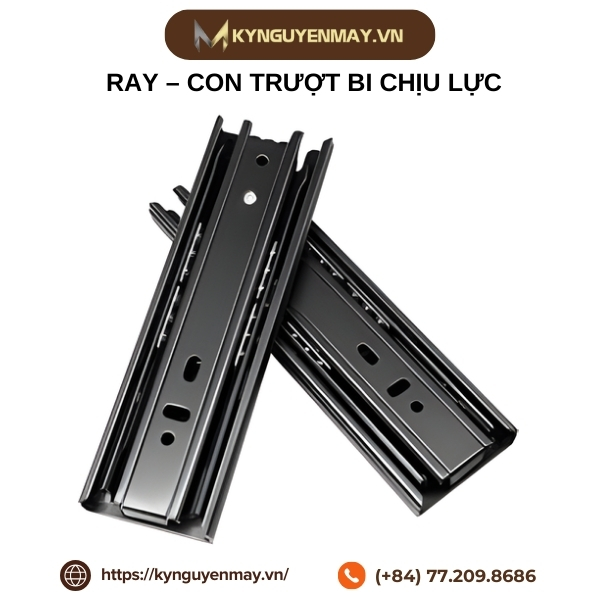

3. Ray-con trượt bi chịu lực

Đây chính là nhóm ray bi tiêu chuẩn (tròn hoặc vuông) dùng bi lăn tuần hoàn; ưu điểm là ma sát rất thấp, chịu tải tốt, có bảng tải rõ ràng.

Kinh nghiệm chọn:

• Luôn xem 2 thông số: tải động C (cho chuyển động) và tải tĩnh C₀ (chịu lực khi đứng yên lâu), so sánh với tải tính toán có nhân hệ số va đập, lệch tâm.
• Tùy môi trường mà chọn: loại thường, loại có nắp chắn, phớt hai đầu, mạ chống gỉ hoặc stainless; môi trường bụi, nước làm mát nên dùng loại có nắp che kín và bôi trơn thường xuyên.
• Với hành trình dài/ tốc độ cao: ưu tiên ray bi vuông loại preload nhẹ để tăng độ cứng mà vẫn chạy êm.

Ảnh Ray-con trượt bi chịu lực

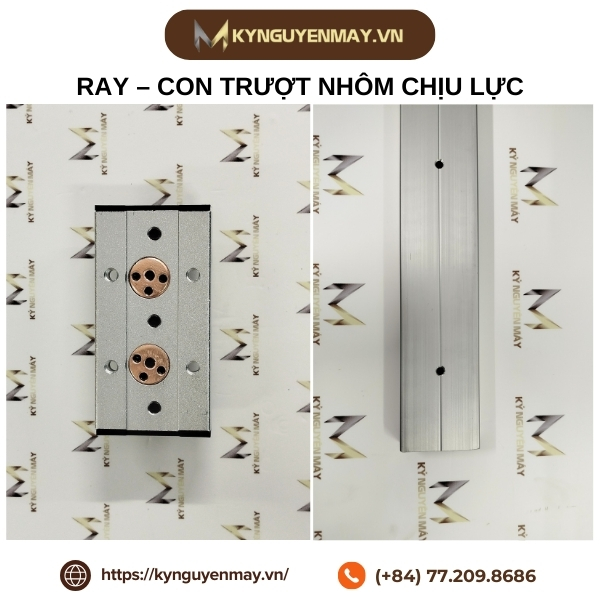

4. Ray-con trượt nhôm chịu lực

Ray nhôm + bi hoặc bạc trượt thường dùng cho tải nhẹ đến trung bình, ưu tiên nhẹ, chống gỉ, lắp trên kết cấu nhôm định hình.

Kinh nghiệm chọn:

• Không dùng nhôm cho tải cực lớn/vị trí chịu xung lực mạnh vì mô-đun đàn hồi và giới hạn chảy thấp hơn thép rất nhiều.
• Kiểm tra rõ: ray nhôm nhưng đường lăn bi/ insert có thép hay không; nhiều dòng dùng insert thép/hardcoat giúp tăng độ cứng mặt lăn.
• Ứng dụng phù hợp: cửa trượt nhẹ, máy in 3D, máy pick & place nhỏ, cơ cấu che chắn, đồ nội thất kỹ thuật, các module không yêu cầu tải lớn.
• Khi cần cứng hơn, cân nhắc ray thép bắt lên khung nhôm thay vì dùng ray nhôm hoàn toàn.

Ảnh Ray-con trượt nhôm chịu lực

5. Ray-con trượt âm tủ chịu lực

Loại này dùng nhiều trong nội thất, ngăn kéo bếp, tủ hồ sơ, với ray giấu dưới đáy hoặc bên hông.

Kinh nghiệm chọn:

• Đọc kỹ tải cho phép khi kéo hết hành trình, vì nhiều hãng công bố tải ở trạng thái đóng; tải thường chia light/medium/heavy duty, ví dụ ~35 kg, 45-50 kg, 70 kg hoặc cao hơn.
• Luôn lấy tải thiết kế < 70-80% tải danh nghĩa, ngăn kéo bếp hàng ngày nên lấy hệ số an toàn cao vì đồ đạc hay thay đổi.
• Chú ý độ dài ray bằng với chiều sâu tủ (hoặc ngắn hơn chút), tránh chọn quá dài dễ cạ hoặc không mở hết được.
• Vật liệu: thép mạ kẽm hoặc sơn, với môi trường ẩm (gầm bếp, gần bồn rửa) nên ưu tiên loại chống gỉ tốt hơn.

Ảnh Ray-con trượt âm tủ chịu lực

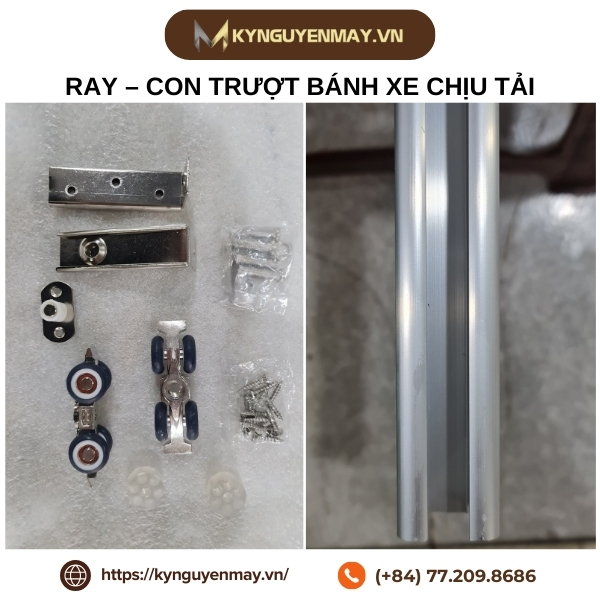

6. Ray-con trượt bánh xe chịu tải

Loại dùng bánh xe (steel/ V và ray V, hoặc nhôm + bánh nhựa/ PU) cho các cửa trượt, cổng, giàn trượt đơn giản, hệ thống dẫn hướng ngoài trời.

Kinh nghiệm chọn:

• Mỗi bánh xe có tải danh nghĩa riêng; tổng tải cho phép không chỉ là tổng tải 4 bánh = 4 × tải 1 bánh mà còn phải trừ hao lệch tải, bề mặt ray không đều, nên dùng hệ số an toàn khoảng 2.
• Ray dạng V + bánh V cho khả năng tự căn tốt hơn, phù hợp ứng dụng có sai số lắp ráp, nhưng cần ray cứng và thẳng.
• Với cửa/ cổng lớn: chọn bánh có ổ bi kín, vật liệu thép hoặc thép mạ, vỏ ngoại bọc cao su/ PU nếu cần êm và giảm ồn.
• Nên kiểm tra kỹ điều kiện môi trường: nắng, mưa, bụi, cát; chọn loại có phớt kín, không sợ bám bẩn quá nhiều.

Ảnh Ray-con trượt bánh xe chịu tải

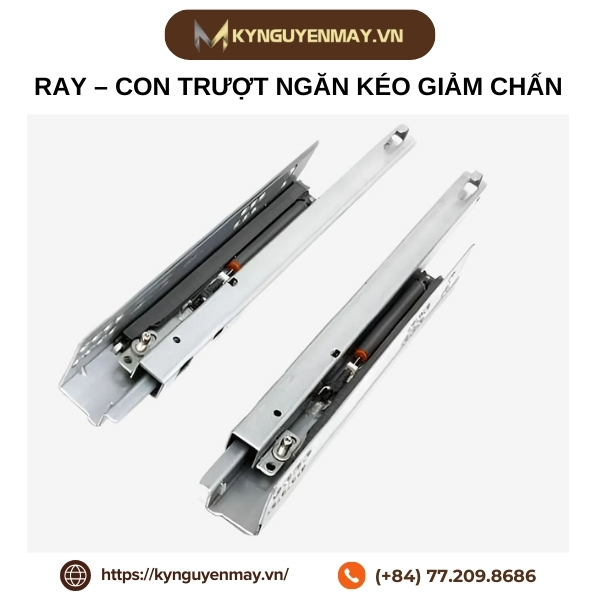

7. Ray-con trượt ngăn kéo giảm chấn

Ray bi 3 tầng hoặc ray âm có cơ cấu giảm chấn, tự hít; tập trung vào trải nghiệm êm và tuổi thọ đóng mở.

Kinh nghiệm chọn:

• Chọn đúng dải tải: light duty (tầm 25-35 kg), medium (khoảng 45-50 kg), heavy (50-70 kg trở lên), tùy hãng.
• Tải ghi trên nhãn thường là khi ngăn kéo được lắp đúng kỹ thuật và phân bố tải đều, vì vậy với tủ bếp nên chọn tải dư >30% so với tính toán đồ đạc.
• Ưu tiên loại full extension (kéo hết được) để dễ sử dụng, cơ cấu giảm chấn nằm ở cuối hành trình, nếu quá tải sẽ mất tác dụng giảm chấn, mau hỏng piston.
• Chú ý hệ lỗ, phụ kiện kèm (chân gá đáy, khóa hông…), để thuận tiện thi công và thay thế đồng bộ.

Ảnh Ray-con trượt ngăn kéo giảm chấn

Không có một loại thanh ray-con trượt nào là tốt nhất cho mọi ứng dụng, chỉ có loại phù hợp nhất với yêu cầu cụ thể của bạn. Khi nắm rõ tải trọng thực tế, hành trình, độ chính xác cần đạt, môi trường làm việc và kiểu lắp, bạn sẽ dễ dàng khoanh vùng đúng nhóm sản phẩm, tránh lãng phí vào cấu hình quá dư hoặc mạo hiểm với lựa chọn quá yếu. Hy vọng những kinh nghiệm của Kỷ Nguyên Máy trong bài giúp bạn tự tin hơn khi tư vấn, thiết kế và đặt hàng ray-con trượt cho các dự án sắp tới. Nếu vẫn còn phân vân, hãy liên hệ ngay Hotline: 077 209 8686 để được hỗ trợ tư vấn chi tiết nhất.
