Hướng dẫn chọn trục vít me phù hợp từ A-Z

Trục vít me là gì? Cấu tạo cơ bản cần nắm

• Lead screw (Vít me thường): Đai ốc tiếp xúc trực tiếp với ren của trục vít, hoạt động theo nguyên lý ma sát trượt. Loại này có cấu tạo đơn giản, chi phí thấp và phù hợp với các ứng dụng không yêu cầu độ chính xác quá cao.
• Ball screw (Vít me bi): Sử dụng các viên bi thép lăn giữa trục vít và đai ốc để giảm ma sát. Nhờ nguyên lý ma sát lăn, vít me bi có hiệu suất truyền động cao, vận hành êm, độ chính xác lớn và tuổi thọ vượt trội, được sử dụng phổ biến trong các thiết bị CNC và hệ thống tự động hóa hiện đại.

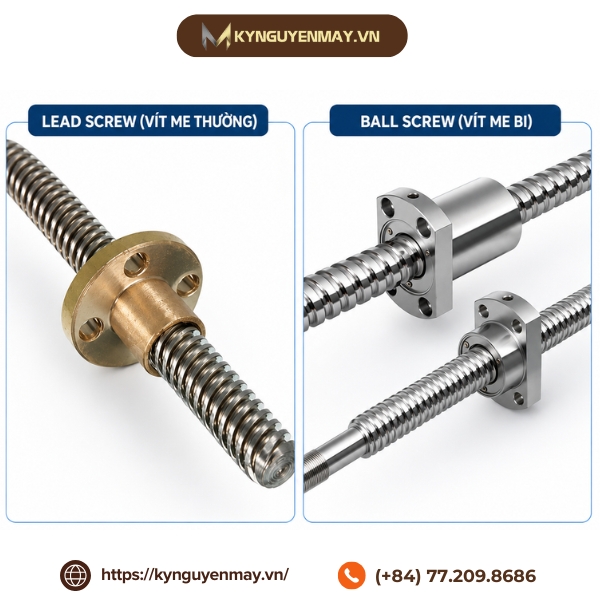

Ảnh trục vít me thường và trục vít me bi

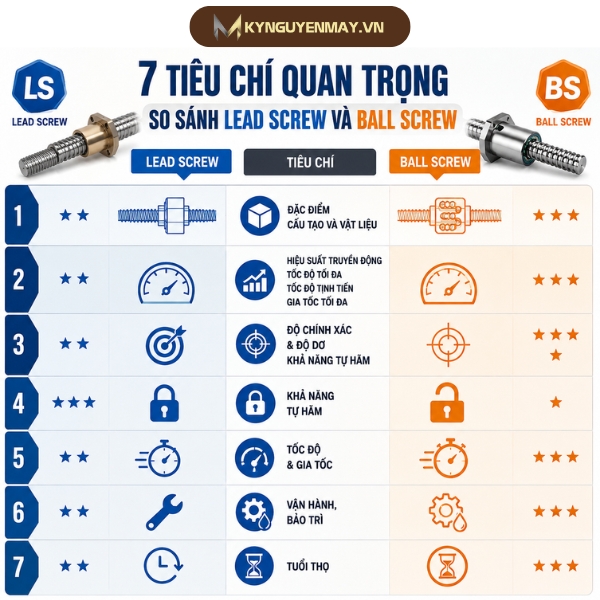

7 tiêu chí quan trọng so sánh lead screw và ball screw

1. Đặc điểm cấu tạo và vật liệu

2. Hiệu suất truyền động

3. Độ chính xác & độ dơ

• C3 (±0.012mm/300mm): Trung tâm gia công VMC/HMC, CNC kim loại cao cấp

• C5 (±0.023mm/300mm): Máy CNC phổ thông, máy laser, router nhôm

• C7 (±0.052mm/300mm): Router gỗ, plasma, ứng dụng không đòi hỏi siêu chính xác

4. Khả năng tự hãm

• Lead screw: CÓ tự hãm - Khi góc vít nhỏ hơn góc ma sát. Tải không tự rơi khi mất điện. Không cần phanh điện (EM brake). Lý tưởng cho van công nghiệp, bàn nâng, jack vít.

• Ball screw: KHÔNG tự hãm - Bắt buộc phải dùng phanh điện từ (EM brake) hoặc servo giữ moment. Nếu mất điện đột ngột trên trục đứng → tải rơi tự do, nguy hiểm.

Lưu ý quan trọng: Bất kỳ trục Z nào dùng ball screw đều phải trang bị EM brake. Đây không phải tùy chọn - đây là yêu cầu an toàn bắt buộc.

5. Tốc độ & gia tốc

6.Vận hành, bảo trì & tuổi thọ

7. Chi phí

Hướng dẫn chọn thông số kỹ thuật cụ thể

1. Chọn Đường Kính Trục

2. Chọn bước ren

T = F × Lead / (2π × η)

Ví dụ: F=2,000N, Lead=10mm, η=0.92 → T = 2,000 × 0.01 / (6.28 × 0.92) = 3.47 N·m

3. Chọn cấp chính xác ball screw

Ứng dụng thực tế để chọn trục vít me cho từng loại máy

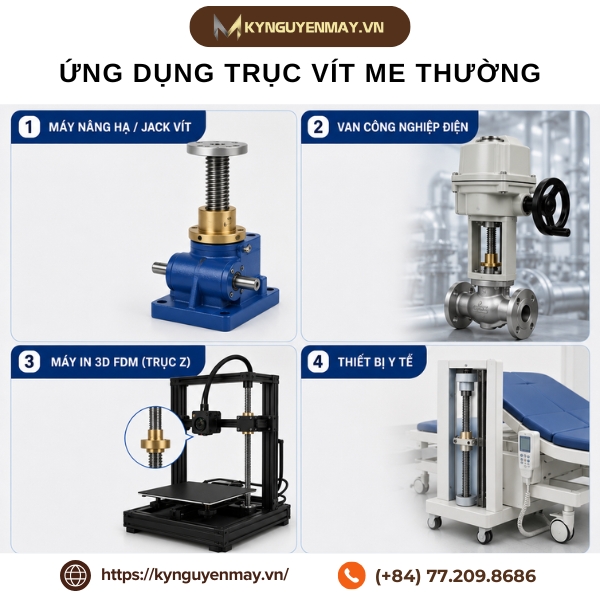

Nhóm dùng Lead Screw

• Máy nâng hạ/ Jack vít: Lead screw Tr40×6 hoặc Tr50×8. Ưu tiên bước ren nhỏ (2-5mm) để đảm bảo tự hãm. Đai ốc đồng hoặc thép chịu tải. Không cần phanh điện.
• Van công nghiệp điện: Lead screw Tr20×4 hoặc Tr25×3 inox (môi trường ăn mòn). Tốc độ 0.5-5mm/s, duty cycle <20%. Tự hãm giữ vị trí van khi mất điện - đây là ưu thế không thể thay thế.
• Máy in 3D FDM (trục Z): T8×8 (Lead 8mm) hoặc T8×4 (Lead 4mm). Đai ốc POM tự bôi trơn. Giá rất rẻ, phù hợp tải nhẹ trục Z <10N.
• Thiết bị y tế (bàn mổ, ghế nha): Lead screw Tr25×5 inox AISI 316L. Bôi trơn dầu mineral FDA-approved. Tự hãm đảm bảo an toàn bệnh nhân.

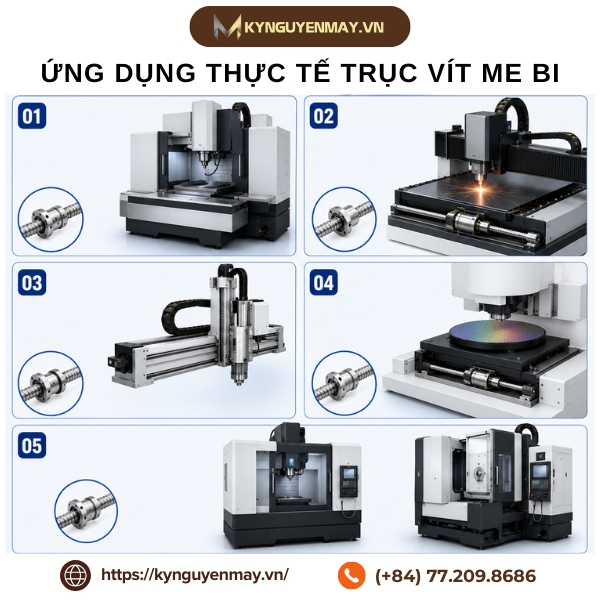

Nhóm dùng Ball Screw

• Máy CNC phay/tiện (trục X/Y/Z): THK BNT 2010-3 (Ø20, Lead 10, cấp C3) hoặc HIWIN R20-10B2. Trục Z bắt buộc có EM brake. Bôi trơn dầu tập trung ISO VG46.
• Máy cắt laser CO₂/Fiber: THK BNT 2020 hoặc TBI SFU2020 (Ø20, Lead 20mm). Lead lớn để đạt tốc độ 200-600mm/s. Mỡ tốc độ cao (SKF LGHP 2). Cần cân bằng động trục nếu >1,500 RPM.
• Robot công nghiệp (trục tịnh tiến): THK BNT 1510-3 (compact) hoặc HIWIN R15-10B2. Preload Z1–Z2, cấp C3–C5. Encoder độ phân giải cao (17-23 bit). Khớp nối cứng zero-backlash.
• Thiết bị bán dẫn/ Wafer Handling: NSK W0602FA-01P (cấp C1) hoặc THK BNFN series. Mỡ low-outgassing cho cleanroom (NSK Molykote). Micro-step servo + sine encoder. Tuyệt đối không dùng mỡ thông thường - gây ô nhiễm phòng sạch.
• Trung tâm gia công VMC/ HMC: THK BNFN 3210-3 hoặc BNFN 4010-3 (ground thread, cấp C3). Ổ bi đỡ đầu trục kiểu angular contact (BK/BF unit). Dầu bơm tập trung 0.5cc/h. Thay ball screw khi tiếng ồn tăng >5dB so với ban đầu.

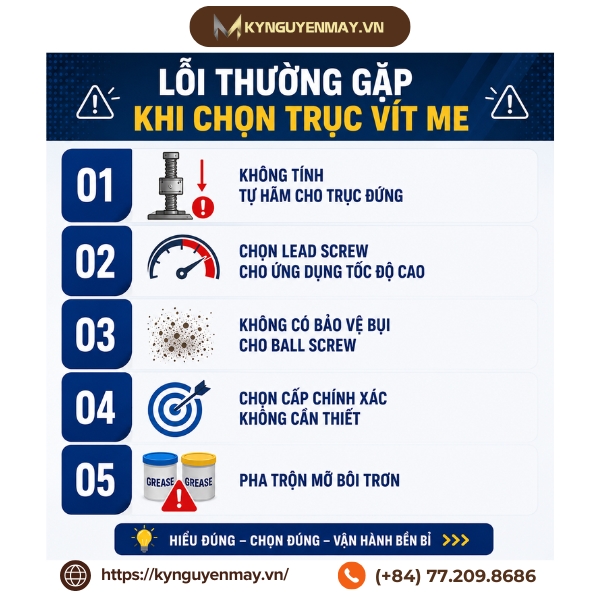

Lỗi thường gặp khi chọn trục vít me

• Không tính tự hãm cho trục đứng: Dùng ball screw cho trục Z mà không có EM brake. Kết quả: mất điện → tải rơi → hỏng máy, nguy hiểm người vận hành.
• Chọn lead screw cho ứng dụng tốc độ cao: Lead screw ở >100mm/s sẽ phát nhiệt mạnh, mòn đai ốc nhanh và gây rung lắc. Nhiều xưởng dùng lead screw cho router CNC nhôm rồi than phiền về độ chính xác và tuổi thọ ngắn.
• Không có bảo vệ bụi cho ball screw: Ball screw trong máy CNC kim loại hoặc cắt gỗ mà không có bellow cover → bụi và phoi bám vào rãnh bi → tiếng ồn, mòn nhanh, sai số tăng sau 300–500 giờ.
• Chọn cấp chính xác không cần thiết: Dùng C3 cho router gỗ (C7 là đủ) → chi phí cao không cần thiết. Hoặc ngược lại, dùng C7 cho trung tâm gia công thép (cần C3) → sai số gia công vượt dung sai.
• Pha trộn mỡ bôi trơn: Dùng nhiều loại mỡ khác nhau hoặc pha mỡ thông thường vào ball screw đang dùng mỡ chuyên dụng (THK AFF, HIWIN G04) → phản ứng hóa học, giảm khả năng bôi trơn, mài mòn nhanh.
