Cấu tạo xi lanh điện gồm những bộ phận nào? Nguyên lý hoạt động xy lanh điện
Tác giả: Trần Đức Thiện
Ngày đăng: 05/08/2026
Nội dung bài viết
Cấu tạo xi lanh điện gồm 5 bộ phận chính động cơ servo, cơ cấu truyền động, thân xi lanh, thanh piston, hệ thống cảm biến và các chi tiết hỗ trợ lắp đặt. Mỗi bộ phận đảm nhận một vai trò riêng, nhưng cùng phối hợp để tạo ra chuyển động tuyến tính và truyền lực đến cơ cấu máy. Việc hiểu rõ cấu tạo không chỉ giúp hình dung nguyên lý hoạt động mà còn hỗ trợ lựa chọn, lắp đặt và kiểm tra thiết bị phù hợp hơn. Hãy cùng Kỷ Nguyên Máy tìm hiểu cụ thể từng bộ phận và nguyên lý hoạt động của xi lanh điện ở nội dung dưới đây nhé!

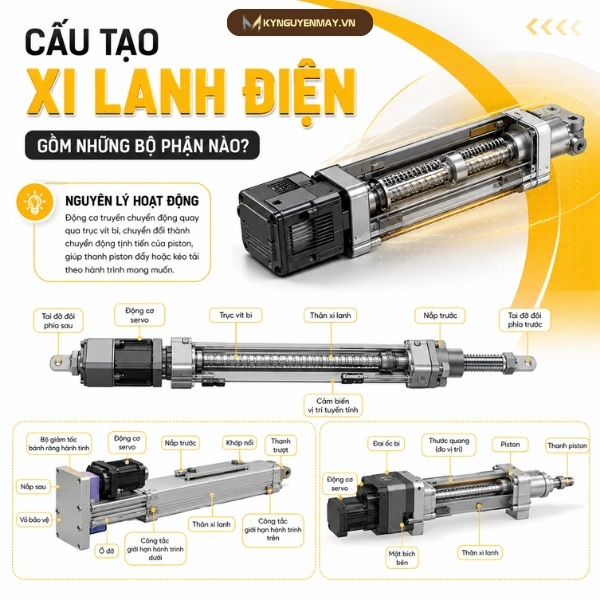

Ảnh cấu tạo xi lanh điện gồm những bộ phận nào? Nguyên lý hoạt động xy lanh điện
Cấu tạo xi lanh điện
Cấu tạo xi lanh điện gồm: Động cơ servo, cơ cấu truyền động, thân xi lanh, thanh piston, hệ thống cảm biến.
Động cơ servo xy lanh điện
Động cơ servo là bộ phận truyền động chính của xi lanh điện, có nhiệm vụ tạo chuyển động quay để dẫn động vít me và chuyển đổi thành chuyển động tịnh tiến của thanh đẩy. Nhờ khả năng điều khiển theo vòng kín, servo motor giúp xi lanh điện đạt độ chính xác cao về vị trí, tốc độ và lực đẩy. Tùy từng ứng dụng, hệ thống có thể sử dụng servo AC/DC, động cơ bước, động cơ DC không chổi than hoặc động cơ DC có chổi than.
Nguyên lý hoạt động:
- Động cơ servo tạo mô-men xoắn để quay trục truyền động, cung cấp năng lượng cho cơ cấu vít me.
- Encoder liên tục phản hồi tín hiệu vị trí và tốc độ về bộ điều khiển, giúp động cơ điều chỉnh chính xác theo lệnh cài đặt.
- Chuyển động quay của động cơ được truyền đến vít me, làm đai ốc hoặc thanh đẩy di chuyển theo phương thẳng.
- Servo motor cho phép điều khiển đồng thời vị trí, tốc độ và lực đẩy, đồng thời có thể dừng hoặc định vị tại nhiều vị trí khác nhau.
- Động cơ có thể lắp trực tiếp với vít me hoặc lắp song song qua bộ truyền đai để tối ưu kích thước và không gian lắp đặt của xi lanh điện.

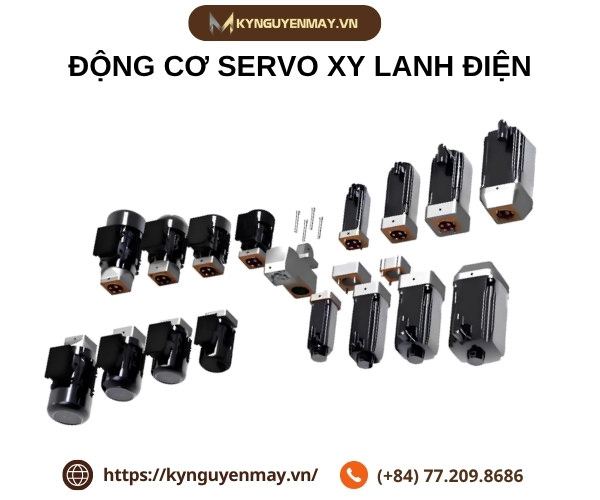

Ảnh động cơ servo xy lanh điện
Bộ truyền động
Bộ truyền động là bộ phận kết nối giữa động cơ và thanh piston, có nhiệm vụ truyền lực và chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến. Tùy từng thiết kế, bộ truyền động có thể sử dụng vít me bi và được tích hợp thêm bộ giảm tốc bánh răng hành tinh để tối ưu lực đẩy và tốc độ vận hành.
Nguyên lý hoạt động
- Nhận chuyển động quay từ động cơ và truyền đến cơ cấu vít.
- Vít me bi kết hợp với đai ốc bi để biến chuyển động quay thành chuyển động tịnh tiến.
- Đai ốc bi di chuyển dọc theo trục vít, kéo hoặc đẩy thanh piston theo hành trình.
- Bộ giảm tốc bánh răng hành tinh (nếu có) giúp tăng lực đẩy và giảm tốc độ quay.

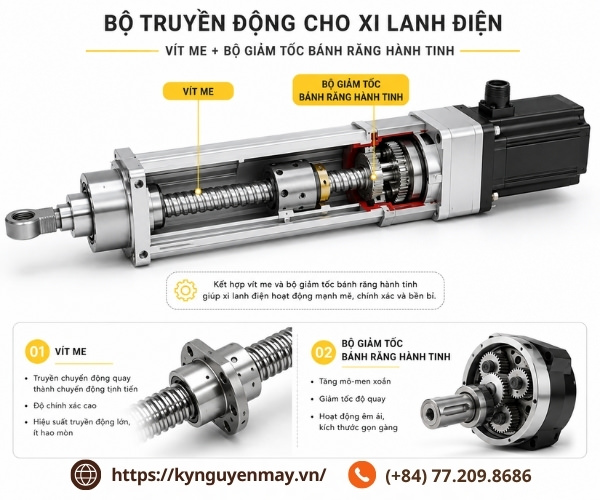

Ảnh bộ truyền động của xi lanh điện
Thân xi lanh và hệ thống đỡ
Thân xi lanh là bộ phận bao bọc toàn bộ cơ cấu truyền động bên trong, giúp bảo vệ các chi tiết khỏi bụi bẩn, va đập và tác động từ môi trường làm việc. Bộ phận này thường được chế tạo từ nhôm hợp kim hoặc thép, đồng thời kết hợp với nắp đầu, tấm đáy, gối đỡ và mặt bích để tạo thành một kết cấu vững chắc, đảm bảo xi lanh hoạt động ổn định và dễ dàng lắp đặt vào hệ thống.
Chức năng chính
- Bảo vệ cơ cấu bên trong: Hạn chế bụi bẩn, va đập và tác động từ môi trường.
- Gia cố kết cấu: Nắp đầu và tấm đáy giúp hoàn thiện, cố định cụm xi lanh.
- Đỡ trục vít: Gối đỡ/ổ đỡ giữ trục vít ổn định và giảm rung động khi vận hành.
- Duy trì độ đồng tâm: Hỗ trợ cơ cấu truyền động hoạt động chính xác và ổn định.
- Lắp đặt thiết bị: Mặt bích trước hoặc bên dùng để cố định xi lanh vào máy.

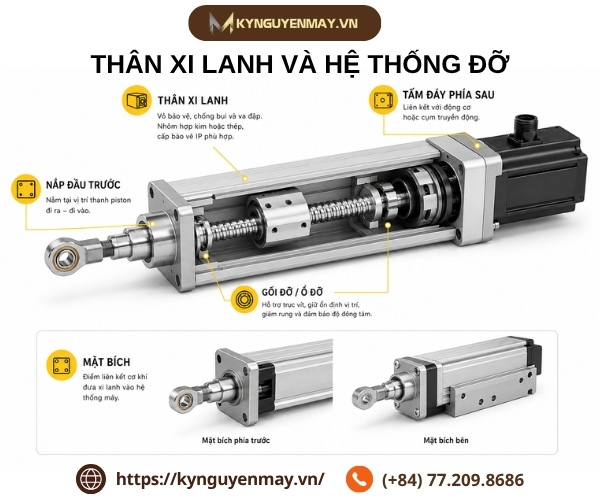

Ảnh thân xi lanh và hệ thống đỡ
Thanh piston
Thanh piston là bộ phận đầu ra của xi lanh điện, có nhiệm vụ truyền chuyển động tịnh tiến và lực từ cơ cấu truyền động bên trong đến cơ cấu máy bên ngoài. Bộ phận này cần có độ cứng và khả năng chịu tải cao để đảm bảo chuyển động ổn định, chính xác trong suốt quá trình vận hành.
Chức năng chính
- Truyền lực ra ngoài: Đưa lực đẩy hoặc lực kéo đến cơ cấu máy.
- Thực hiện chuyển động: Di chuyển tiến – lùi theo chiều dài hành trình.
- Chịu tải ổn định: Hạn chế cong, rung và sai lệch khi làm việc.
- Kết nối linh hoạt: Đầu thanh có thể lắp tai đôi hoặc đầu nối theo ứng dụng.
- Đảm bảo độ chính xác: Phối hợp với dẫn hướng và cảm biến để kiểm soát vị trí.
Hệ thống cảm biến và giới hạn hành trình
Hệ thống cảm biến và giới hạn hành trình giúp xi lanh điện xác định vị trí, theo dõi chuyển động của thanh piston và kiểm soát phạm vi làm việc. Tùy theo yêu cầu ứng dụng, xi lanh điện có thể được trang bị cảm biến dịch chuyển tuyến tính, thước quang hoặc công tắc giới hạn hành trình để nâng cao độ chính xác và đảm bảo vận hành an toàn.
Chức năng chính
- Theo dõi vị trí: Cảm biến dịch chuyển ghi nhận vị trí và hành trình của thanh piston.
- Phản hồi tín hiệu: Truyền dữ liệu về bộ điều khiển để hiệu chỉnh chuyển động.
- Đo vị trí chính xác: Thước quang hỗ trợ xác định vị trí thực tế với độ chính xác cao.
- Giới hạn hành trình: Công tắc hành trình ngăn thanh piston vượt quá phạm vi thiết kế.
- Đảm bảo vận hành an toàn: Kết hợp cảm biến và giới hạn hành trình để tăng độ ổn định và bảo vệ cơ cấu.

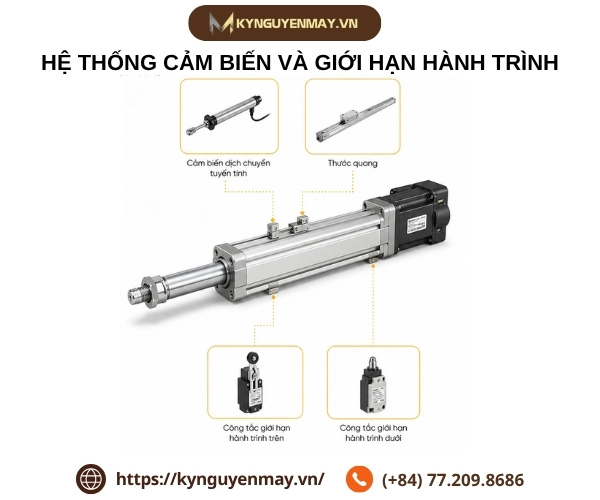

Ảnh hệ thống cảm biến và giới hạn hành trình
Nguyên lý hoạt động xi lanh điện
Xi lanh điện hoạt động bằng cách chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến của thanh piston thông qua cơ cấu truyền động và vít me. Quá trình này diễn ra theo 4 bước sau:
- Bước 1: Động cơ nhận tín hiệu và quay
Bộ điều khiển gửi tín hiệu đến động cơ, sau đó động cơ bắt đầu quay theo tốc độ, vị trí hoặc lực đã được cài đặt trước. - Bước 2: Truyền chuyển động đến vít me
Chuyển động quay của động cơ được truyền đến vít me thông qua khớp nối, hộp giảm tốc hoặc bộ truyền đai (tùy theo thiết kế của từng loại xi lanh điện). - Bước 3: Chuyển đổi thành chuyển động tịnh tiến
Khi vít me quay, đai ốc bi sẽ di chuyển dọc theo trục vít, chuyển đổi chuyển động quay thành chuyển động thẳng, làm thanh piston tiến hoặc lùi theo yêu cầu. - Bước 4: Thanh piston di chuyển và phản hồi vị trí
Đai ốc bi truyền lực đến thanh piston, giúp xi lanh thực hiện thao tác đẩy hoặc kéo. Đồng thời, cảm biến (nếu được trang bị) sẽ gửi tín hiệu phản hồi về bộ điều khiển để đảm bảo piston dừng đúng vị trí, vận hành ổn định và chính xác.

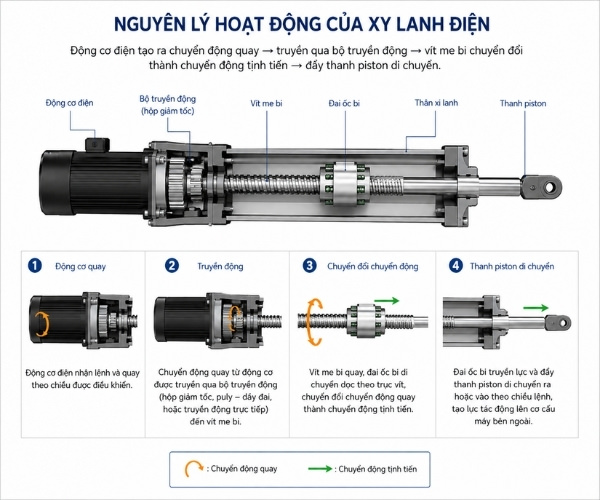

Ảnh nguyên lý hoạt động xi lanh điện
Phụ kiện xi lanh điện
Trong cấu tạo xi lanh điện, ngoài các bộ phận chính, thiết bị có thể cần thêm một số phụ kiện để phù hợp với cách lắp đặt và liên kết với máy. Một số phụ kiện thường gặp gồm:
| Phụ kiện | Tên tiếng Anh | Công dụng |
|---|---|---|
| Bộ gá chân đế | Foot mounting kit | Cố định thân xi lanh trên bề mặt hoặc khung máy. |
| Bộ gá mặt bích | Flange mounting kit | Lắp đặt và cố định xi lanh thông qua mặt bích. |
| Bộ gá trunnion | Trunnion mounting kit | Tạo điểm liên kết hai bên thân xi lanh, phù hợp với cơ cấu cần xoay. |
| Mặt bích xoay | Swivel flange | Cho phép xi lanh xoay linh hoạt tại vị trí lắp đặt. |
| Càng đầu thanh | Rod clevis | Kết nối thanh piston với cơ cấu bên ngoài bằng chốt liên kết. |
| Đầu thanh | Rod end | Tạo điểm liên kết giữa thanh piston và tải hoặc cơ cấu truyền động. |
| Cảm biến tiệm cận | Proximity sensor | Phát hiện vị trí hoặc trạng thái của bộ phận chuyển động. |

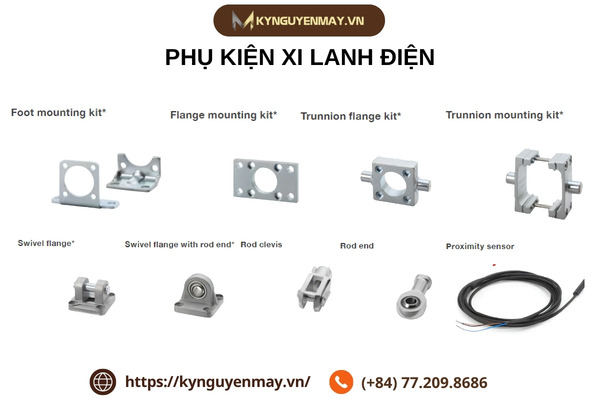

Ảnh phụ kiện đi kèm xi lanh điện
Hy vọng những thông tin trên đã giúp bạn hiểu rõ hơn về cấu tạo xi lanh điện cũng như cách các bộ phận phối hợp để tạo ra chuyển động tuyến tính. Nếu bạn đang cần lựa chọn xi lanh điện phù hợp với tải trọng, hành trình hoặc yêu cầu lắp đặt thực tế, hãy liên hệ Kỷ Nguyên Máy qua hotline 077.209.8686 để được tư vấn chi tiết nhé!
