Cấu tạo trục vít: Nguyên lý hoạt động và ứng dụng trong sản xuất nhựa
Tác giả: Trần Đức Thiện
Ngày đăng: 12/06/2026
Nội dung bài viết
Ngành công nghiệp nhựa hiện đại không thể thiếu sự hỗ trợ của các thiết bị ép nhựa tiên tiến. Trong đó, trục vít là bộ phận quan trọng quyết định hiệu quả nóng chảy, trộn và vận chuyển vật liệu nhựa. Việc hiểu rõ cấu tạo trục vít cũng như nguyên lý hoạt động sẽ giúp doanh nghiệp nâng cao chất lượng sản phẩm, tối ưu năng suất sản xuất và kéo dài tuổi thọ máy móc. Kéo xuống để tìm hiểu rõ hơn chi tiết linh kiện!
Ảnh cấu tạo trúc vít: Nguyên lý hoạt động và ứng dụng trong sản xuất nhựa
Giới thiệu chung về trục vít máy ép nhựa
Trục vít là gì?
Trục vít máy ép nhựa (tiếng Anh là Injection Screw) là một linh kiện cơ khí chính xác có dạng hình trụ tròn dài, trên thân được gia công các đường rãnh xoắn ốc liên tục (cánh vít). Trục vít được đặt khít khao bên trong một ống trụ gọi là xi lanh.
Được chế tạo từ các dòng thép hợp kim đặc biệt chịu nhiệt và chống mài mòn cao, chức năng nguyên bản của trục vít là tiếp nhận, vận chuyển, nén, làm nóng chảy và tiêm (bơm) vật liệu nhựa hóa lỏng vào khuôn ép dưới áp suất cực lớn.

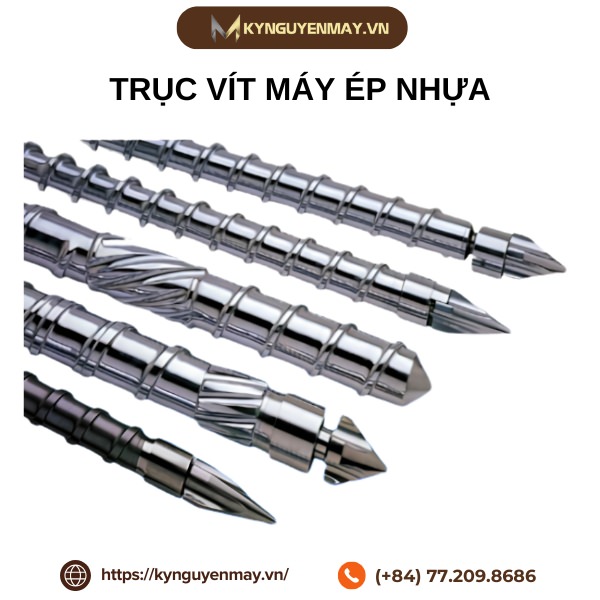

Ảnh trục vít máy ép nhựa
Vai trò quan trọng trong quá trình ép nhựa
Trục vít không đơn thuần là một thanh truyền dẫn, nó quyết định đến 80% sự thành bại của một chu kỳ ép phun. Vai trò của trục vít bao gồm:
- Đồng hóa vật liệu: Trộn đều các hạt nhựa nguyên sinh, nhựa tái sinh cùng với hạt màu hoặc các chất phụ gia gia cường (sợi thủy tinh, bột đá...).
- Hóa dẻo đều đặn: Nhờ lực ma sát trượt và hệ thống gia nhiệt, trục vít chuyển trạng thái nhựa từ thể rắn (hạt) sang thể lỏng đồng nhất, triệt tiêu hoàn toàn hiện tượng vón cục hay bọt khí.
- Tạo áp suất phun: Đóng vai trò như một piston thủy lực lực lưỡng, đẩy dòng nhựa nóng chảy đi nhanh, đi mạnh để lấp đầy các khoang khuôn phức tạp nhất.
Trục vít trong máy ép nhựa hoạt động như thế nào?
Cơ chế chuyển động của trục vít vô cùng đặc biệt: Vừa quay vừa tịnh tiến.
Trong giai đoạn nạp liệu, trục vít quay tròn tại chỗ để kéo hạt nhựa từ phễu vào trong xi lanh. Khi nhựa nóng chảy tích tụ ở đầu trục, nó sinh ra phản lực đẩy ngược trục vít lùi về phía sau. Khi đã đủ lượng nhựa, trục vít dừng quay và lập tức lao mạnh về phía trước không quay, đóng vai trò như một chiếc xi-lanh tiêm, ép toàn bộ dòng nhựa dẻo vào khuôn.
Cấu tạo trục vít máy ép nhựa
Để hiểu rõ tại sao linh kiện này lại có khả năng chịu tải và làm việc trong môi trường khắc nghiệt như vậy, chúng ta cần bóc tách sâu vào cấu tạo trục vít máy ép nhựa. Một bộ combo hoàn chỉnh luôn bao gồm các bộ phận chính sau:
Vít (screw)
Đây là lõi trục chuyển động, được chia làm 3 vùng chức năng (vùng tỷ lệ hình học) rõ rệt dọc theo chiều dài trục:
- Vùng nạp liệu (Feed Zone): Nằm sát phễu cấp liệu. Vùng này có đường kính lõi nhỏ nhất, rãnh vít sâu nhất để chứa được nhiều hạt nhựa rắn và chuyển chúng đi một cách nhanh chóng.
- Vùng nén / Vùng hóa dẻo (Compression / Melting Zone): Chiều sâu rãnh vít giảm dần do đường kính lõi trục to lên. Tại đây, không gian bị thu hẹp đột ngột kết hợp nhiệt độ cao tạo ra lực nén ép cực đại, bẻ gãy cấu trúc hạt nhựa, biến chúng thành chất lỏng dẻo.
- Vùng định lượng (Metering Zone): Nằm ở đầu ra của trục. Rãnh vít ở vùng này rất nông và có kích thước cố định, đảm bảo cung cấp một lượng nhựa nóng chảy ổn định, đồng đều về cả nhiệt độ và áp suất trước khi phun.
Xi lanh (barrel)
Xi lanh là lớp vỏ bọc hình trụ bao quanh toàn bộ chiều dài trục vít. Khoảng cách khe hở giữa mặt ngoài cánh vít và vách trong xi lanh chỉ dao động từ vài phần trăm đến vài phần mười milimet (tùy size máy). Bên ngoài xi lanh được ốp chặt bởi các vòng điện trở gia nhiệt và cảm biến nhiệt độ chia theo từng vùng để kiểm soát chính xác dải nhiệt độ nóng chảy của từng loại nhựa.
Vòng cản, khe dẫn nhựa
Ở phần đầu mũi của trục vít (Screw tip) luôn có một cụm linh kiện quan trọng gồm: Vòng cản nhựa, đầu đẩy và gioăng đệm.
- Nguyên lý: Khi trục vít lùi về nạp nhựa, vòng cản mở ra tạo khe dẫn nhựa chảy về phía trước đầu trục. Khi trục vít lao lên ép nhựa, áp suất cực cao từ đầu khuôn sẽ đẩy vòng cản trượt ngược lại, khóa chặt đường về. Điều này ngăn không cho nhựa nóng chảy trào ngược lại phía sau rãnh vít, đảm bảo áp suất phun đạt tối đa.
Các loại trục vít phổ biến hiện nay
- Trục vít đơn: Loại phổ biến nhất, ứng dụng trong hầu hết các máy ép phun nhựa định hình thông thường nhờ cấu tạo gọn nhẹ, giá thành hợp lý và dễ vận hành.

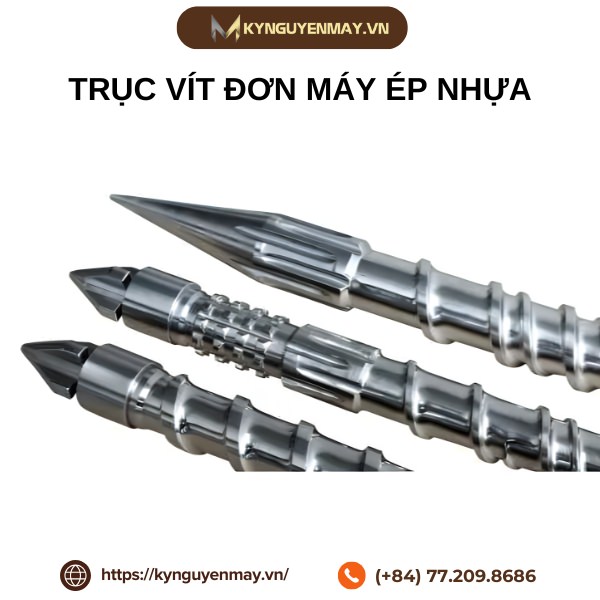

Ảnh trục vít đơn máy ép nhựa
- Trục vít đôi: Thường gồm 2 trục vít đặt song song, quay cùng chiều hoặc ngược chiều. Loại này có khả năng nhào trộn, phân tán phụ gia cực tốt, thường thấy trong các máy đùn (extruder) sản xuất ống nhựa, tấm nhựa hoặc máy ép hạt compound.

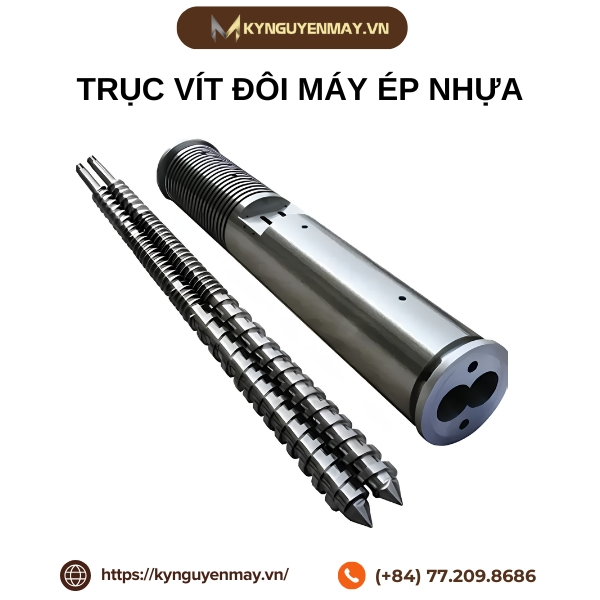

Ảnh trục vít đôi máy ép nhựa
- Trục vít đặc biệt: Thiết kế riêng cho các công nghệ cao cấp như: Trục vít máy ép nhựa 2 màu/nhiều màu (Multi-component), trục vít chuyên dụng cho nhựa kỹ thuật cao (PC, PMMA, PEEK, màng mỏng PET) đòi hỏi cánh vít có cấu tạo tầng lửng, bước rãnh biến thiên nhằm giảm tối đa ứng suất nhiệt làm chập, cháy nhựa.
Nguyên lý hoạt động - quy trình của trục vít trong máy ép nhựa
Bước 1: Nhựa được đưa vào phễu
Hạt nhựa nguyên liệu (sau khi đã sấy khô hoàn toàn) được cấp vào phễu nạp. Dưới tác dụng của trọng lực, các hạt nhựa rơi xuống họng xi lanh và lọt vào vùng nạp liệu của trục vít.
Bước 2: Gia nhiệt và nén bởi trục vít
Trục vít xoay tròn dưới chuyển động của motor thủy lực hoặc motor điện. Các cánh vít cắt và đẩy hạt nhựa tiến về phía trước. Trong quá trình dịch chuyển, nhựa nhận nhiệt lượng từ hai nguồn:
Nhiệt ngoài: Do các vòng nhiệt ốp quanh xi lanh truyền vào.
Nhiệt nội sinh (Nhiệt ma sát): Do lực ma sát chà xát cực mạnh giữa hạt nhựa với nhau và giữa nhựa với thành xi lanh, lõi trục vít. Nhựa chuyển sang trạng thái lỏng sệt hoàn toàn khi đi qua hết vùng nén.
Bước 3: Đẩy nhựa nóng chảy vào khuôn ép
Khi lượng nhựa tích tụ ở đầu mũi trục đạt đến mức định lượng cài đặt, máy phát lệnh phun. Hệ thống piston thủy lực phía đuôi trục đẩy mạnh toàn bộ trục vít tiến thẳng về phía trước hành trình. Vòng cản đóng lại, ép dòng nhựa dẻo phóng qua vòi phun, đi vào hệ thống kênh dẫn và lấp đầy các lòng khuôn.
Tầm quan trọng của tốc độ quay, áp suất và nhiệt độ
Để sản phẩm không bị các lỗi như thiếu liệu, bavia, cháy bề mặt hay rỗ khí, kỹ thuật viên phải tối ưu hóa bộ ba thông số liên quan trực tiếp đến trục vít:
- Tốc độ quay (Rpm): Quá nhanh gây ma sát quá mức làm cháy nhựa; quá chậm làm kéo dài chu kỳ (cycle time).
- Áp suất lưng (Back Pressure): Áp suất kìm hãm trục vít lùi về khi nạp liệu. Áp lưng phù hợp giúp nhựa nén chặt hơn, đuổi hết bọt khí ra ngoài.
- Nhiệt độ cài đặt: Phải khớp với nhiệt độ nóng chảy của loại nhựa (Ví dụ: PP: 180-240°C, ABS: 200-260°C, PC: 280-320°C).

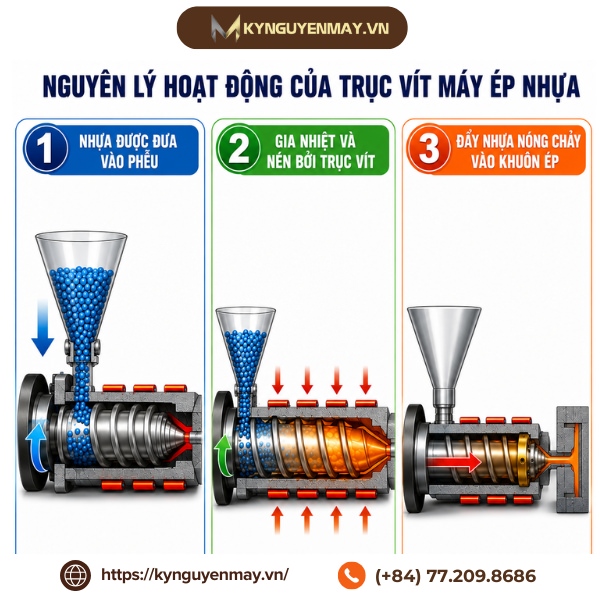

Ảnh nguyên lý hoạt động của trục vít máy ép nhựa
Vật liệu phổ biến
- Thép hợp kim chất lượng cao: SACM645 (tiêu chuẩn Nhật Bản), 41CrAlMo7, 38CrMoAlA. Các dòng thép này có hàm lượng Crom và Alumium cao, cực kỳ thích hợp cho công nghệ thấm nitơ.
- Hợp kim Niken (Inconel, Hastelloy): Dùng cho môi trường ép các loại nhựa phóng thích axit mạnh như PVC, Fluoropolymer (Teflon).
- Thép dụng cụ, thép gió (SKD61, SKH51): Tối ưu độ cứng bọc đầu trục vít.
Công nghệ tôi luyện và xử lý bề mặt tiên tiến
Để gia tăng tuổi thọ và tối ưu hóa cấu tạo trục vít chống lại sự tàn phá của thời gian, các đơn vị gia công cơ khí chính xác hàng đầu như MC Việt Nam áp dụng các công nghệ:
-
Thấm Nitơ: Tạo một lớp vỏ siêu cứng (độ cứng bề mặt đạt từ 900 - 1100 HV) với độ sâu từ 0.4 - 0.7mm, giúp chống mài mòn cơ học từ hạt nhựa thô.
-
Mạ Crom cứng: Phủ một lớp dòng điện phân crom bóng mịn, giảm ma sát trượt và chống bám dính nhựa, bảo vệ trục khỏi sự ăn mòn hóa học.
-
Công nghệ phủ bọc Bimetal: Đây là công nghệ đỉnh cao hiện nay. Người ta phun phủ một lớp hợp kim đặc biệt (gồm Vonfram Cacbua, Niken, Coban) lên đỉnh cánh vít - nơi chịu độ mài mòn lớn nhất. Trục vít bimetal có tuổi thọ gấp 3 - 5 lần so với trục vít thấm nitơ thông thường khi ép nhựa pha sợi thủy tinh.
Ứng dụng của trục vít trong ngành nhựa
Bộ trục vít xi lanh là linh kiện không thể thay thế, có mặt trong mọi ngóc ngách của nền công nghiệp nhựa:
- Dùng trong máy ép nhựa công nghiệp
Từ các dòng máy ép phun cỡ nhỏ (20 tấn - 50 tấn) cho tới các siêu máy ép phun hàng nghìn tấn phục vụ đại công nghiệp, cấu tạo trục vít luôn được tinh chỉnh để đáp ứng công suất tải liên tục 24/7.
- Dùng trong sản xuất bao bì, linh kiện nhựa, thiết bị gia dụng
+ Bao bì: Chai lọ mỹ phẩm, nắp chai, khay hộp thực phẩm, pallet nhựa.
+ Gia dụng: Thùng sơn, bàn ghế nhựa, vỏ máy xay sinh tố, vỏ tủ lạnh, điều hòa.
- Các ngành: ô tô, điện tử, thực phẩm, y tế
+ Ngành Ô tô: Chế tạo taplo, ốp cửa, cản trước/sau (barquet), các đầu nối kỹ thuật dưới nắp capo.
+ Điện tử: Vỏ điện thoại thông minh, linh kiện vi mạch, vỏ tivi, chuột, bàn phím máy tính.
+ Y tế: Ống tiêm xilanh sử dụng một lần, khay y tế, các bộ phận trong máy trợ thở (đòi hỏi trục vít làm bằng thép không gỉ, không sinh tạp chất).

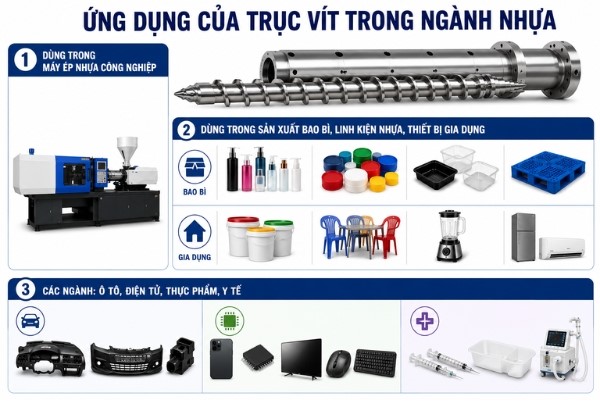

Ảnh ứng dụng của trục vít trong ngành nhựa
Bảo trì và thay thế trục vít: Các dấu hiệu cần bảo dưỡng/trục vít bị mòn:
Trong quá trình vận hành, sự hao mòn là điều không thể tránh khỏi. Nắm rõ các dấu hiệu lỗi sẽ giúp doanh nghiệp tránh được kịch bản dừng máy đột ngột gây thiệt hại lớn về kinh tế.
Nhựa ép không đều
Nếu bạn nhận thấy sản phẩm ra lò liên tục bị loang màu, xuất hiện các vết sọc đen (nhựa cháy bám dính rãnh vít bong ra), hoặc sản phẩm bị thiếu liệu không ổn định (shot này đủ, shot sau thiếu), rất có thể cánh vít hoặc vòng cản của bạn đã bị mòn, dẫn đến hiện tượng trào ngược nhựa khi phun.
Hiệu suất máy giảm rõ rệt
Thời gian nạp liệu kéo dài bất thường dù không thay đổi thông số. Trục vít quay liên tục nhưng không kéo được nhựa về do khe hở giữa trục và xi lanh quá lớn, nhựa bị trượt tại chỗ.
Hướng dẫn bảo trì định kỳ hiệu quả
- Vệ sinh định kỳ: Sử dụng các loại hạt nhựa vệ sinh chuyên dụng để đẩy hết nhựa cũ, nhựa cháy ra khỏi rãnh vít trước khi đổi loại nhựa hoặc khi tắt máy dừng sản xuất.
- Kiểm tra định kỳ: Định kỳ 6 tháng hoặc 1 năm, nên rút trục vít ra khỏi xi lanh để đo đạc đường kính cánh vít, kiểm tra độ rơ của vòng cản bằng thước panme chuyên dụng.
- Bảo dưỡng hệ thống nhiệt: Kiểm tra các đầu dây điện trở, đảm bảo xi lanh được gia nhiệt đúng độ, tránh hiện tượng kẹt trục vít do nhựa chưa nóng chảy hoàn toàn đã vội quay motor.
Lưu ý sống còn khi thay thế trục vít mới
Khi bộ trục vít xi lanh đã quá hạn sử dụng và không thể phục hồi, việc thay mới cần tuân thủ:
- Đo đạc thông số chính xác: Cần cung cấp chính xác bản vẽ kỹ thuật hoặc mẫu trục cũ bao gồm: Tổng chiều dài, đường kính (D), tỷ lệ L/D, bước răng, kích thước phần đuôi gài motor.
- Lựa chọn đúng chủng loại thép: Nếu nhà máy chuyên ép nhựa có pha sợi thủy tinh >15%, bắt buộc phải chọn dòng trục vít phủ Bimetal. Nếu chỉ ép nhựa thường như PP, PE, chọn dòng thấm Nitơ để tiết kiệm chi phí.
- Lựa chọn đơn vị cung ứng uy tín: Hãy tìm đến các doanh nghiệp có năng lực kỹ thuật và bảo hành dài hạn để được tư vấn giải pháp tối ưu nhất cho cấu hình máy ép của bạn.
Hiểu rõ trục vít là gì cũng như nắm vững cấu tạo trục vít và nguyên lý vận hành của nó là chìa khóa vàng giúp các nhà quản lý xưởng, kỹ thuật viên làm chủ được công nghệ ép phun nhựa. Đầu tư vào một bộ trục vít xi lanh chất lượng cao và có kế hoạch bảo trì định kỳ khoa học chính là giải pháp cốt lõi để nâng cao năng lực cạnh tranh, tối ưu hóa chi phí sản xuất cho doanh nghiệp ngành nhựa hiện nay. Liên hệ ngày Kỷ Nguyên Máy qua hotline: 077.209.8686 để được tư vấn nhanh chóng.
