Dung sai và các cấp chính xác trục vitme C0, C1, C3, C5, C7 khác nhau như thế nào?

Dung sai và cấp chính xác trục vitme là gì?

1. Dung sai trục vít me (Ballscrew tolerance)

Là phạm vi sai lệch cho phép của các thông số hình học và chuyển động của vít me so với giá trị danh nghĩa được quy định trong tiêu chuẩn kỹ thuật.

Các sai lệch này thường liên quan đến bước ren vít me, hành trình dịch chuyển, khe hở ngược (backlash) và độ chính xác dẫn hướng của vít me trong quá trình làm việc. Khác với dung sai của trục trơn thông thường chỉ đo lường đường kính và độ tròn, dung sai vít me phức tạp hơn vì nó tích hợp cả sai số kích thước tĩnh lẫn sai số động học trong quá trình xoay chuyển linh kiện.

Các cấp chính xác của trục vitme

Theo tiêu chuẩn kỹ thuật JIS B 1192 (hoặc tiêu chuẩn quốc tế ISO 3408), cấp chính xác của trục vitme được chia thành các cấp từ C0 đến C10. Trong đó, các cấp từ C0 đến C5 được quản lý dựa trên sai số độ thẳng (linearity), độ chính xác bước ren (lead accuracy) và đặc tính định hướng; còn các cấp từ C7 đến C10 được xác định dựa trên sai số hành trình di chuyển tính trên chiều dài cố định là 300 mm.

Cấp chính xác vít me mài C0, C1, C3, C5

Đây là các cấp chính xác thuộc dòng vít me chất lượng cao (Precision Ball Screw), chủ yếu được gia công bằng phương pháp mài chính xác nhằm đáp ứng yêu cầu khắt khe về vị trí. Để loại bỏ khe hở ngược và tăng độ cứng vững, nhóm vít me này thường được lắp với preload (độ căng trước) phù hợp - đây là yếu tố quan trọng giúp duy trì lead accuracy trong suốt tuổi thọ sử dụng.

• Cấp C0 và C1: Có độ dao động (Fluctuation) hành trình trên dải 300 mm cực nhỏ, tương ứng là 3.5 µm (đối với C0) và 5 µm (đối với C1). Các cấp chính xác này chỉ áp dụng cho các thiết bị đo lường siêu chính xác, máy sản xuất linh kiện bán dẫn hoặc các thiết bị chuyên dụng trong phòng thí nghiệm.
• Cấp C3 và C5: Độ dao động hành trình cho phép trên dải 300 mm lần lượt là 8 µm (đối với C3) và 18 µm (đối với C5). Đây là các cấp chính xác tiêu chuẩn được lựa chọn để lắp đặt trong các máy công cụ điều khiển số như máy phay CNC, máy tiện CNC và hệ thống robot định vị công nghiệp.

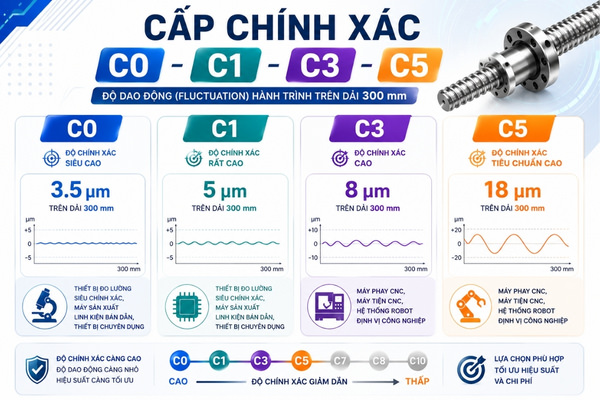

Ảnh các cấp C0, C1, C3, C5 chính xác của trục vitme

Cấp chính xác vít me cán C7, C8, C10

Nhóm này bao gồm dòng vít me cán (Rolled Ball Screw) được tạo hình bằng phương pháp cán nguội, có chi phí sản xuất thấp hơn dòng vít me mài. Tiêu chuẩn kỹ thuật của nhóm này tập trung vào chức năng truyền tải hoặc vận chuyển động thay vì định vị vi mô.

• Cấp C7: Sai số hành trình chấp nhận được nằm trong khoảng 50 μm tính trên chiều dài 300 mm. Cấp C7 thường được sử dụng trong các cơ cấu tự động hóa thông thường, máy cắt CNC bán chuyên hoặc các trục chuyển động không đòi hỏi dung sai khắt khe.
• Cấp C8 và C10: Là các cấp có khoảng sai số hành trình lớn nhất, trong đó cấp C10 cho phép sai số lên đến 210 μm trên dải chiều dài tương ứng (giá trị cụ thể thay đổi tùy theo tổng chiều dài ren hiệu dụng).() Phân cấp này chỉ ứng dụng cho các cơ cấu nâng hạ thô, băng tải vận chuyển hàng hóa, hoặc các thiết bị cơ khí dân dụng chỉ cần truyền động cơ học cơ bản.

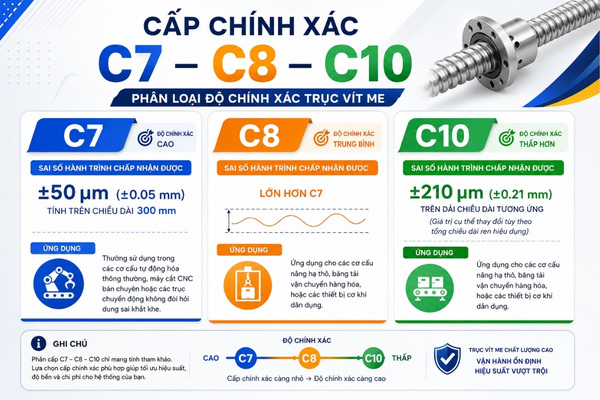

Ảnh cấp chính xác C7, C8, C10 của trục vít me

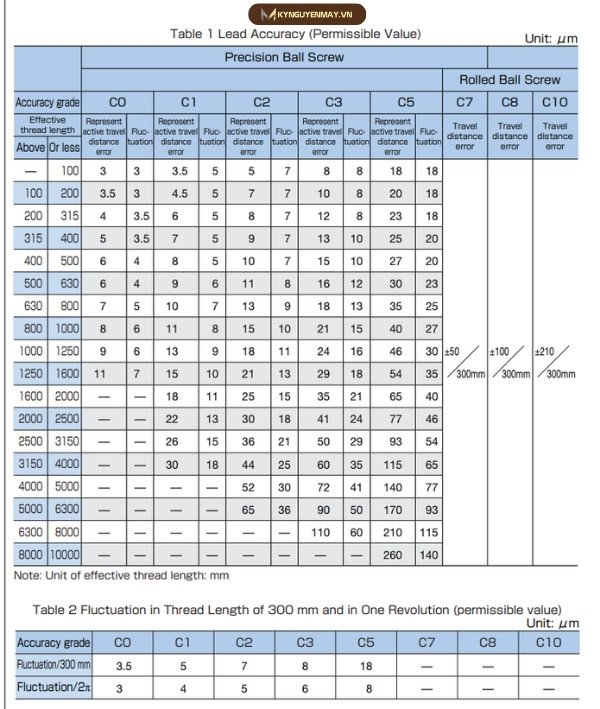

Bảng tra cứu cấp chính xác vít me THK theo tiêu chuẩn JIS B1192: C0 đến C7

Trên đây là tổng quan các cấp chính xác theo tiêu chuẩn JIS B1192. Để tra cứu chi tiết giá trị sai số hành trình cho phép theo từng cấp cụ thể, bảng tra cứu cấp chính xác vít me THK dưới đây là tài liệu tham khảo thực tế được sử dụng phổ biến trong ngành.

Ghi chú kỹ thuật khi đọc bảng dữ liệu:

• Dòng vít me mài (C0 - C5): Được quản lý đồng thời cả hai thông số là Sai số hành trình tích lũy (độ chính xác vị trí tích lũy toàn hành trình) và Biến động/ Dao động (độ mượt động học cục bộ trên mỗi 300mm hoặc 1 vòng quay). Các dòng này chuyên dùng để định vị vi mô (CNC, robot, bán dẫn).
• Dòng vít me cán (C7 - C10): Không quản lý độ dao động (Fluctuation) mà chỉ quản lý biến thiên hành trình tức sai số thô tịnh tiến cố định trên dải chiều dài 300 mm (Ví dụ: C7 cho sai số tối đa ±50 µm, tức là 0.05 mm trên 300mm hành trình). Dòng này phù hợp cho cơ cấu nâng hạ, băng tải, vận chuyển thông thường.

Mỗi cấp mài (C0–C5) có 2 cột: SS = Sai số hành trình (Represent active travel distance error) và DĐ = Dao động (Fluctuation).

 Vít me cán (Rolled Ball Screw) — Travel distance error (cố định, không theo chiều dài):

• C7: ±50 / 300 mm
• C8: ±100 / 300 mm
• C10: ±210 / 300 mm

Fluctuation trên 300 mm và trên 1 vòng quay (permissible value)

Nhóm C0–C5 (vít me mài) quản lý cả sai số tích lũy lẫn dao động; nhóm C7–C10 (vít me cán) chỉ quản lý sai số hành trình trên 300 mm.

Cách để lựa chọn cấp chính xác vít me phù hợp

Không phải lúc nào cấp chính xác cao nhất cũng là lựa chọn tối ưu. Việc lựa chọn vít me bi cần dựa trên ba yếu tố chính: yêu cầu định vị thực tế (µm), tải trọng động yêu cầu (dynamic load rating), và mức backlash cho phép của hệ thống. Cấp chính xác càng cao thì chi phí sản xuất và giá thành sản phẩm càng lớn. Dưới đây là một số gợi ý lựa chọn theo từng nhóm ứng dụng.

1. Thiết bị đo lường và ngành bán dẫn: Ưu tiên C0

Cấp C0 có độ chính xác rất cao, đáp ứng yêu cầu định vị ở mức ±1 μm. Loại này thường được sử dụng trong:

• Thiết bị đo lường siêu chính xác
• Máy quang khắc bán dẫn
• Hệ thống nghiên cứu và thí nghiệm

Do yêu cầu kỹ thuật khắt khe, giá thành của vít me C0 thường cao hơn đáng kể so với các cấp còn lại.

2. Trung tâm gia công CNC chính xác: Chọn C1 hoặc C2

Đối với các máy CNC yêu cầu độ chính xác và độ lặp lại cao, cấp C1 và C2 là lựa chọn phù hợp.

Ứng dụng điển hình:

• Trung tâm gia công CNC

• Máy công cụ chính xác

• Máy gia công khuôn mẫu

Các cấp này có khả năng định vị trong khoảng ±3 ~ 5 μm, đáp ứng tốt các yêu cầu gia công cơ khí chính xác.

3. Hệ thống tự động hóa và thiết bị kiểm tra: Chọn C3

C3 là cấp chính xác được sử dụng khá phổ biến nhờ cân bằng giữa hiệu suất và chi phí.

Phù hợp với:

• Máy lắp ráp tự động
• Thiết bị kiểm tra chất lượng
• Máy đóng gói chính xác
• Dây chuyền tự động hóa

Mức sai số khoảng ±5 ~ 10 μm giúp đáp ứng tốt đa số yêu cầu định vị trong công nghiệp.

4. Máy CNC phổ thông và máy ép nhựa: Chọn C5

Trong nhiều trường hợp, C5 là lựa chọn mang lại hiệu quả kinh tế cao nhất.

Thường được sử dụng trên:

• Máy CNC phổ thông
• Máy khắc CNC
• Máy ép nhựa
• Thiết bị sản xuất tự động

Với độ chính xác khoảng ±10 ~ 20 μm, cấp C5 vẫn đáp ứng tốt nhu cầu sản xuất trong khi chi phí đầu tư hợp lý hơn các cấp C0 đến C3.

5. Máy móc công nghiệp thông thường: Chọn C7

Nếu hệ thống không yêu cầu định vị quá chính xác, việc sử dụng C7 sẽ giúp tối ưu chi phí.

Một số ứng dụng phổ biến:

• Băng tải
• Máy cấp phôi
• Thiết bị nâng hạ
• Máy móc công nghiệp thông thường

Cấp C7 có sai số khoảng ±50 μm và thường được sản xuất bằng phương pháp cán ren.

6. Máy móc hạng nặng và ứng dụng truyền động: Chọn C8 hoặc C10

Đối với các hệ thống chỉ cần chuyển động tịnh tiến mà không yêu cầu định vị chính xác, C8 hoặc C10 là lựa chọn phù hợp.

Ứng dụng:

• Máy móc hạng nặng
• Cơ cấu truyền động đơn giản
• Thiết bị vận chuyển vật liệu

Mức sai số từ ±100 đến ±210 μm nhưng đổi lại chi phí đầu tư thấp hơn đáng kể.

FAQ: Những câu hỏi thường gặp về dung sai và cấp chính xác vít me

Q1: Dung sai và cấp chính xác có giống nhau không?

Không hoàn toàn giống nhau.

• Cấp chính xác là mức phân loại tổng thể của vít me theo tiêu chuẩn kỹ thuật.

• Dung sai là giá trị sai số cho phép trong phạm vi cấp chính xác đó.

Nói cách khác, dung sai là thông số kích thước vitme bi quan trọng dùng để đánh giá và xác định một vít me thuộc cấp chính xác nào.

Cấp chính xác nào được sử dụng phổ biến nhất?

Cấp C5 là một trong những cấp được sử dụng phổ biến nhất hiện nay nhờ cân bằng tốt giữa độ chính xác và chi phí đầu tư. Loại này thường xuất hiện trên máy CNC phổ thông, máy ép nhựa và các thiết bị tự động hóa.

Q2: Vít me cấp C7 có dùng cho máy CNC được không?

Có thể, nhưng còn phụ thuộc vào yêu cầu gia công.

Đối với các máy CNC khắc quảng cáo, CNC gỗ hoặc các ứng dụng không yêu cầu độ chính xác quá cao, vít me C7 vẫn có thể đáp ứng tốt. Tuy nhiên, với máy CNC gia công kim loại hoặc khuôn mẫu chính xác, C5 hoặc C3 thường là lựa chọn phù hợp hơn.

Q3: Cấp C0 có phải là loại tốt nhất không?

Về độ chính xác, C0 là cấp cao nhất trong các cấp chính xác tiêu chuẩn của vít me bi. Tuy nhiên, điều đó không đồng nghĩa đây luôn là lựa chọn tốt nhất. Trong nhiều ứng dụng công nghiệp thông thường, việc sử dụng C0 có thể làm tăng đáng kể chi phí mà không mang lại hiệu quả tương xứng.

Q4: Sai số hành trình càng nhỏ có phải càng tốt?

Về mặt kỹ thuật, sai số càng nhỏ thì khả năng định vị càng chính xác. Tuy nhiên, việc lựa chọn nên dựa trên nhu cầu thực tế của hệ thống để tránh lãng phí chi phí đầu tư.

• Vít me mài (Ground Ball Screw) thường có các cấp C0, C1, C2, C3 và C5.
• Vít me cán (Rolled Ball Screw) thường có các cấp C7, C8 và C10.

Q5: Có thể thay thế vít me C5 bằng C7 để tiết kiệm chi phí không?

Điều này phụ thuộc vào yêu cầu kỹ thuật của thiết bị. Nếu hệ thống không yêu cầu độ chính xác định vị cao, việc sử dụng C7 có thể giúp giảm chi phí. Tuy nhiên, đối với máy CNC hoặc các ứng dụng cần độ lặp lại tốt, việc thay thế C5 bằng C7 có thể làm giảm chất lượng vận hành.
