Bảng tra kích thước - thông số bạc đạn mới nhất hiện nay

Nếu như bạn đang có nhu cầu sử dụng các vòng bi - bạc đạn thì việc đọc hiểu được các kích thước thông số bạc đạn là vô cùng cần thiết, cần hiểu rõ được thông số đó như thế nào và ý nghĩa của từng ký hiệu mang ý nghĩa gì. Hiểu đang nổi băn khoăn và thắc mắc của khách hàng chính vì vậy mà giải đáp tất tần tật thông qua bài viết dưới đây, cùng Kỷ Nguyên Máy tìm hiểu ngay về thông số bạc đạn nhé!

Bảng tra kích thước vòng bi là gì?

Bảng tra kích thước vòng bi là các chữ cái, con số mà ở đó sẽ cho chúng ta biết được các thông tin như: loại vòng bi, kích thước đường kính trong - ngoài - dày vòng bi, độ chính xác, độ hở bên trong và ngoài ra còn có các thông số kỹ thuật vòng bi liên quan khác.

Ngoài ra, vòng bi còn có quy ước kích thước tiêu chuẩn. Kích thước của vòng bi vô cùng đa dạng, phụ thuộc vào từng loại và ứng dụng cụ thể. Các đơn vị đo lường phổ biến bao gồm hệ mét và hệ Anh.

• Hệ mét: Các dòng vòng bi như 6000, 6200, 6300, 6800 và 6900 là những lựa chọn phổ biến, với đường kính lỗ khoan tăng dần, đáp ứng nhiều nhu cầu khác nhau.
• Hệ Anh: Dòng R, 1600, 16000 và 63000 cũng được sử dụng rộng rãi, đặc biệt trong các ứng dụng công nghiệp truyền thống.

Kích thước vòng bi được thể hiện qua các chữ cái và con số được khắt chìm trên bề mặt.

Hướng dẫn bạn tra cứu vòng bi và thông số bạc đạn chuẩn nhất

Chi tiết về cách đọc thông số bạc đạn

Từng loại vòng bi, bạc đạn đều và công ty sản xuất sẽ có các kích thước và các thông số trên vòng bi khác nhau, điều này dẫn đến việc cần hiểu rõ sẽ dễ dàng hơn cho khách hàng. Và trong mã số bạc đạn sẽ bao gồm 2 chữ số cuối cùng của dãy ký hiệu trên vòng bi thường là thông số biểu trưng cho từng phân loại vòng bi bạc đạn khác nhau.

Thông thường, biểu đồ kích thước vòng bi sẽ bao gồm:

• Kích thước ổ trục: Kích thước hình học của ổ trục bao gồm đường kính trong (d), đường kính ngoài (D) và chiều rộng (B). Việc đo chính xác các thông số này bằng dụng cụ đo lường là yếu tố quan trọng để lựa chọn ổ trục phù hợp.
• Độ chịu tải: là thông số quan trọng giúp xác định khả năng chịu tải của vòng bi. Thông số này cho biết giới hạn tải trọng mà vòng bi có thể chịu đựng được trong thời gian dài mà không bị hư hỏng.
• Tốc độ quay: là tốc độ quay tối đa của vòng bi.
• Khoảng cách giữa bi và rãnh lăn: Nó ảnh hưởng đến độ rơ dọc trục và hướng kính cũng như đặc tính giãn nở nhiệt của ổ trục.

Mỗi thương hiệu sẽ có các ký hiệu thông số giống nhau hoặc khác nhau.

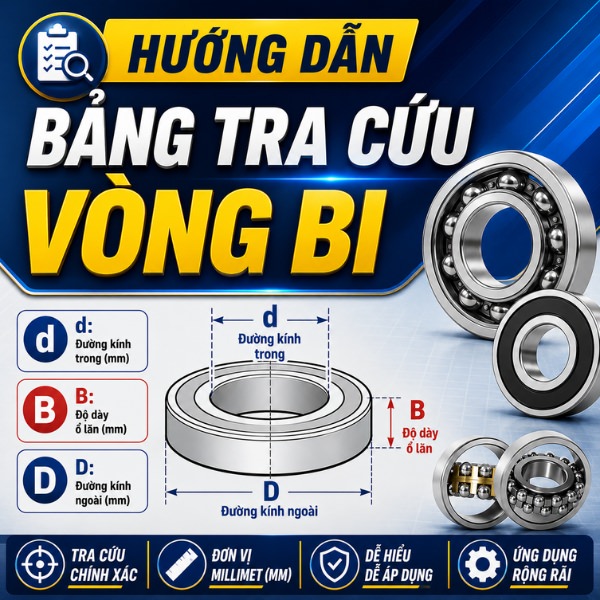

Và quan trọng nhất là, để có thể tra cứu được kích thước ổ bi, thì bạn cần phải hiểu rõ được các ý nghĩa của ký hiệu trong bảng tra ổ bi:

• D: đường kính ngoài (mm)
• d: đường kính trong (mm)
• B: độ dày ổ lăn (mm)

>> Xem thêm: VÒNG BI ĐƯỜNG KÍNH TRONG 12MM

Số tay tra cứu vòng bi các loại

Thông số kỹ thuật bạc đạn cầu

Mã vòng bi	Kích thước vòng bi		Mã vòng bi	Kích thước vòng bi
6000	10 x 26 x 8		6013	65 x 100 x 18
6001	12 x 28 x 8		6014	70 x 110 x 20
6002	15 x 32 x 9		6015	75 x 115 x 20
6003	17 x 35 x 10		6016	80 x 125 x 22
6004	20 x 42 x 12		6017	85 x 130 x 22
6005	25 x 47 x 12		6018	90 x 140 x 24
6006	30 x 55 x 13		6019	95 x 145 x 24
6007	35 x 62 x 14		6020	100 x 150 x 24
6008	40 x 68 x 15		6021	105 x 160 x 26
6009	45 x 75 x 16		6022	110 x 170 x 28
6010	50 x 80 x 16		6024	120 x 180 x 28
6011	55 x 90 x 18		6026	130 x 200 x 33
6012	60 x 95 x 18		6028	140 x 210 x 33
			6030	150 x 220 x 35

Ký hiệu kích thước vòng bi cầu.

Bảng tra cứu kích thước vòng bi côn

Mã vòng bi	Kích thước vòng bi		Mã vòng bi	Kích thước vòng bi
30203	17 x 40 x 13.25		30212	60 x 110 x 23.75
30204	20 x 47 x 15.25		30213	65 x 120 x 27.75
30205	25 x 52 x 16.25		30214	70 x 125 x  26.25
30206	20 x 62 x 17.25		30215	75 x 130 x 27.25
30207	35 x 72 x 18.25		30216	80 x 140 x 28.25
30208	40 x 80 x 19.5		30217	85 x 150 x 30.50
30209	45 x 85 x 20.75		30218	90 x 160 x 32.50
30210	50 x 90 x 21.75		30219	95 x 170 x 34.50
30211	55 x 100 x 22.75		30220	100 x 180 x 37
			30221	105 x 190 x 39

Ký hiệu kích thước vòng bi côn.

Kích thước ổ lăn đũa (thông số bạc đạn đũa)

Mã vòng bi	Kích thước vòng bi		Mã vòng bi	Kích thước vòng bi
NU/NJ/NUP 204	20 x 47 x 14		NU/NJ/NUP/N/NF 307	35 x 80 x 21
NU/NJ/NUP 205	25 x 52 x 15		NU/NJ/NUP/N/NF 308	40 x 90 x 23
NU/NJ/NUP 206	30 x 62 x 16		NU/NJ/NUP/N/NF 309	45 x 100 x 25
NU/NJ/NUP 207	35 x 72 x 17		NU/NJ/NUP/N/NF 310	50 x 110 x 27
NU/NJ/NUP 208	40 x 80 x 18		NU/NJ/NUP/N 405	25 x 80 x 21
NU/NJ/NUP 209	45 x 85 x 16		NU/NJ/NUP/N 406	30 x 90 x 23
NU/NJ/NUP 210	50 x 90 x 20		NU/NJ/NUP/N 407	35 x 100 x 25
NU/NJ/NUP/N/NF 303	17 x 47 x 14		NU/NJ/NUP/N 408	40 x 110 x 27
NU/NJ/NUP/N/NF 304	20 x 47 x 12		NU/NJ/NUP/N 409	45 x 120 x 29
NU/NJ/NUP/N/NF 305	25 x 62 x 17		NU/NJ/NUP/N 410	50 x 130 x 31
NU/NJ/NUP/N/NF 306	30 x 72 x 19

Ký hiệu kích thước vòng bi đũa.

Thông số ổ lăn tang trống

Mã vòng bi	Kích thước vòng bi		Mã vòng bi	Kích thước vòng bi
22205	20 x 25 x 18		22308	40 x 90 x 3
22206	30 x 62 x 20		22309	45 x 100 x 36
22207	35 x 72 x 23		22310	50 x 110 x 40
22208	40 x 80 x 23		22311	55 x 120 x 43
22209	45 x 85 x 23		22312	60 x 130 x 46
21310	50 x 90 x 23		22313	65 x 140 x 48
22211	55 x 100 x 25		22314	70 x 150 x 51
22212	60 x 110 x 28		22315	75x160x55
22313	65 x 120 x 31		22316	80 x 170 x 58
22314	70 x 125 x 31		22317	85 x 180 x 60
21315	75 x 130 x 31		22318	90 x 190 x 64

Ký hiệu kích thước bạc đạn đũa.

Thông số kỹ thuật của vòng bi cầu tự lựa

Mã vòng bi	Kích thước vòng bi		Mã  vòng bi	Kích thước vòng bi
1200	10 x 30 x 9		2200	10 x 39 x 14
1201	12 x 32 x 10		2201	12 x 32 x 14
1301	12 x 37 x 12		2202	15 x 35 x 14
1202	15 x 35x 11		2203	17 x 40 x 16
1302	15 x 42 x 13		2204	20 x 47 x 18
1203	17 x 40 x 12		2205	25 x 52 x 18
1303	17 x 47x 14		2206	30 x 62 x 20
1204	20 x 47 x 14		2207	35 x 72 x 23
1304	20 x 52 x 15		2301	12 x 37 x 17
1205	25 x 52 x 15		2302	15 x 42 x 17
1305	25 x 62 x 17		2303	17 x 47 x 19
1206	30 x 62 x 16		2304	20 x 52 x 21
1306	30 x 72 x 19		2305	25 x 62 x 24
1207	35 x 72 x 17		2306	30 x 72 x 27
1307	35 x 80 x 21		2307	35 x 80 x 31

Ký hiệu kích thước ổ bi cầu tự lựa.

>> Xem thêm:

• KÍCH THƯỚC VÒNG BI NHỎ | GIÁ ƯU ĐÃI - HẤP DẪN - GIAO HÀNG NHANH CHÓNG
• BẢNG TRA KÍCH THƯỚC - THÔNG SỐ BẠC ĐẠN MỚI NHẤT HIỆN NAY

Làm thế nào để đo kích thước vòng bi?

Trong quá trình sử dụng, mã số trên ổ trục có thể bị mờ hoặc mất đi. Để xác định lại thông số của ổ trục, bạn có thể thực hiện đo đạc trực tiếp.

Dụng cụ cần thiết:

• Thước cặp Vernier: Dụng cụ đo chính xác nhất, cho kết quả tốt nhất.
• Thước kẻ: Có thể sử dụng khi không có thước cặp.

Các bước đo:

Bước 1: Đo đường kính trong:

• Dùng thước cặp: Lắp đe ngoài của thước cặp vào vòng trong của ổ trục, đảm bảo vừa khít và không gây áp lực lên ổ trục. Đọc giá trị trên thước.
• Dùng thước kẻ: Đo khoảng cách giữa hai điểm đối diện bên trong vòng trong của ổ trục.

Bước 2: Đo đường kính ngoài:

• Dùng thước cặp: Đặt ổ trục vào hàm kẹp của thước cặp cho đến khi vừa khít. Đọc giá trị trên thước.
• Dùng thước kẻ: Đo khoảng cách giữa hai điểm đối diện bên ngoài vòng ngoài của ổ trục.

Bước 3: Đo chiều rộng:

• Đo khoảng cách giữa hai mặt bên của ổ trục.

Xác định mã số ổ trục:

• Sử dụng biểu đồ kích thước: Sau khi có đầy đủ các thông số đo được, bạn đối chiếu với biểu đồ kích thước của các loại ổ trục để tìm ra mã số tương ứng.

• Tham khảo nhà cung cấp: Nếu không tìm thấy kết quả chính xác, hãy liên hệ với nhà cung cấp ổ trục để được hỗ trợ.

Cách tính thông số bạc đạn không phải ai cũng biết

Cách tính bạc đạn mục đích là để người dùng có thể biết được kích thước vòng bi để từ đó đưa ra sự lựa chọn chính xác, tránh sai lầm. Khi bạn đang có nhu cầu mua nhưng lại không biết cách tính đường kính trong - ngoài - dày vòng bi như thế nào, vậy thì đừng lo, tham khảo ngay nội dung ở bên dưới đây nhé:

Ví dụ:

• Vòng bi có mã là 2213

Thì ta sẽ lấy 2 số cuối nhân với 5, tức là: 13x5 = 65mm. Kết quả này có ý nghĩa là đường kính trong của vòng bi là 35mm.

• Hoặc 6205: 04x5 = 20mm

Tuy nhiên, cần lưu ý là hai số cuối cùng của thông số bạc đạn tròn từ 04 trở lên sẽ được nhân với 5. Còn nếu như nhỏ hơn 4 sẽ được đặc biệt quy đổi như sau:

• 00 sẽ tương ứng với 10mm
• 01 sẽ tương ứng với 12mm
• 02 sẽ tương ứng với 15mm
• 03 sẽ tương ứng với 17mm

Tầm quan trọng của kích thước thông số bạc đạn

Chắc hẳn hầu hết mọi người đều biết được vòng bi, bạc đạn là một trong những bộ phận đóng vai trò vô cùng quan trọng và không thể thiếu trong hầu hết các máy móc và thiết bị công nghiệp.

Và hiện nay, trên thị trường ngày càng xuất hiện nhiều các loại vòng bi, bạc đạn với rất nhiều chủng loại, kích cỡ khác nhau để nhằm đáp ứng được nhu cầu của khách hàng trong các ngành công nghiệp, sản xuất. Điều này sẽ tạo ra nhiều thông số vòng bi bạc đạn khác nhau, và những mã số vòng bi này đều có những ý nghĩa riêng trên từng dòng sản phẩm.

Những vấn đề nào phát sinh do kích thước vòng bi không khớp nhau?:

• Tăng ma sát và mài mòn.
• Giảm hiệu quả do không tải đều.
• Bị tản nhiệt quá cao, dẫn đến làm giảm chất bôi trơn, mài mòn bề mặt vật liệu.
• Gây ra tiếng ồn trong quá trình vận hành
• Vòng bi dễ hỏng sớm, phải tốn thời gian và tiền bạc để giải quyết các vấn đề phát sinh.
• Gây ra rủi ro an toàn dẫn đến tai nạn, gây nguy hiểm cho cả thiết bị và con người.

Và đó chính là một trong những lý do mà về tầm quan trọng của bảng tra thông số vòng bi để giúp cho mọi người dễ dàng lựa chọn cho mình dòng sản phẩm phù hợp với nhu cầu của mình nhất và đem lại hiệu quả một cách tối ưu.
