TOP 10 + Các loại máy phay CNC đáng mua nhất

Máy phay CNC là một loại máy công cụ điều khiển tự động bằng hệ thống máy tính, sử dụng dao phay để cắt gọt, khoan và gia công các chi tiết kim loại hoặc các vật liệu khác với độ chính xác cao và tự động theo các chương trình đã được lập trình sẵn trên máy tính. Việc lựa chọn một chiếc máy phay CNC phù hợp không chỉ giúp nâng cao hiệu suất sản xuất mà còn đảm bảo chất lượng sản phẩm gia công. Với đa dạng lựa chọn trên thị trường, bài viết này sẽ giới thiệu TOP 10 các loại máy phay CNC đáng mua nhất hiện nay, được đánh giá cao về độ bền, độ chính xác và hiệu suất làm việc, phù hợp với nhiều nhu cầu từ gia công chi tiết nhỏ đến các chi tiết kích thước lớn phức tạp.

Ảnh TOP 10 máy phay CNC đáng mua nhất hiện nay

Máy phay CNC là gì?

Tương tự như hầu hết các loại má CNC khác, máy phay CNC là một quy trình gia công sử dụng công nghệ điều khiển số bằng máy tính (Computer Numerical Control - CNC) để tự động hóa chuyển động của các dụng cụ cắt nhằm tạo hình chi tiết gia công. Khác với phay thủ công, nơi người vận hành điều khiển máy, phay CNC dựa vào các lệnh lập trình sẵn để hướng dẫn quá trình cắt với độ chính xác cao. Điều này làm cho máy phay CNC rất phù hợp để sản xuất những chi tiết phức tạp với dung sai nghiêm ngặt trong các ngành như hàng không vũ trụ, y tế và sản xuất ô tô. Phay CNC bao gồm việc xoay dụng cụ cắt để loại bỏ vật liệu khỏi phôi cố định, lý tưởng cho việc tạo ra các bề mặt phẳng, túi và hình học phức tạp cho các bộ phận có kích thước bằng bàn tay của bạn hoặc nhỏ hơn.

Cấu tạo máy phay CNC bao gồm nhiều bộ phận chính phối hợp với nhau để thực hiện quá trình gia công chính xác và tự động. Các thành phần cơ bản gồm có thân máy (khung máy) chịu lực và đảm bảo độ ổn định, trục chính giữ và quay dao cắt, bàn máy dùng để cố định và di chuyển phôi theo các trục, hệ thống dẫn hướng và vít me giúp chuyển động chính xác, bộ gá và dao cụ, bộ thay dao tự động (ATC), cùng hệ thống điều khiển CNC và các thiết bị hỗ trợ như làm mát, bôi trơn. Tất cả các bộ phận này phối hợp nhịp nhàng dưới sự điều khiển của CNC để hoàn thành các bước gia công với độ chính xác cao và hiệu suất tối ưu.

Nguyên lý làm việc của máy phay CNC

Máy phay CNC phát triển các quy trình và thông số gia công dựa trên các yêu cầu kỹ thuật về hình dạng, độ chính xác, kích thước và độ nhám bề mặt của phôi. Bằng cách lập trình thủ công hoặc lập trình tự động mô hình 3D bằng phần mềm CAD/ CAM và chuyển đổi từ định dạng CAD sang ngôn ngữ máy tính, chương trình gia công được nhập vào bộ điều khiển để xử lý. Người vận hành gắn dụng cụ phay CNC thích hợp vào trục chính, cố định chắc chắn phôi vào bàn làm việc của máy và định hướng các mặt phẳng, trục và hướng. Sau khi thiết lập máy và phôi, người vận hành bật máy và quá trình phay bắt đầu. Từ thời điểm này trở đi, chỉ cần sự can thiệp của con người khi có sự cố xảy ra. Máy phay CNC thực hiện các dòng mã liên tiếp, cắt dần các mảnh của phôi. Tùy thuộc vào máy và thao tác phay, dụng cụ cắt di chuyển vào phôi đang đứng yên, phôi di chuyển vào dụng cụ cắt đang đứng yên, hoặc cả hai di chuyển gián đoạn tương đối với nhau. Dụng cụ cắt quay với tốc độ cao hàng nghìn vòng/phút, cắt bỏ phôi khi tiếp xúc. Các quá trình này lặp lại cho đến khi vật thể mong muốn được tạo thành.

Phân loại máy phay CNC theo cấu tạo

Máy phay đứng (Vertical Milling Machine)

• Trục chính vuông góc với bàn máy, cho phép thực hiện nhiều nguyên công như phay mặt, phay rãnh, khoan, doa, taro…
• Có tính linh hoạt cao, dễ thao tác và tiết kiệm không gian so với máy phay ngang.​
• Thích hợp gia công chi tiết khuôn, thép tấm, chi tiết cơ khí chính xác và các sản phẩm có kích thước vừa phải.​
• Bàn máy lớn, kết cấu cứng vững, tải trọng cao, có thể xử lý nhiều loại vật liệu.

Máy phay ngang (Horizontal Milling Machine)

• Trục chính song song với bàn máy, thường dùng để gia công các chi tiết lớn, nhiều bề mặt như hộp động cơ, hộp số.​
• Ưu điểm là dễ tháo phoi, gia công nhanh, chính xác và phù hợp với các chi tiết phức tạp, cần nhiều lần gá đặt.​
• Thường được sử dụng trong các nhà máy lớn hoặc gia công khối lượng lớn.

Máy phay giường (Bed-type Milling Machine)

• Dùng để gia công các chi tiết có kích thước và trọng lượng lớn, chuyển động ngang và lên xuống do đầu máy phay điều khiển.​
• Cấu tạo vững chắc, phù hợp với gia công chi tiết lớn, cần độ ổn định cao.​
• Thường được ứng dụng trong ngành chế tạo máy, cơ khí nặng.

Máy phay chuyên dùng

• Thiết kế để thực hiện một hoặc vài công việc cụ thể, ví dụ như phay rãnh then hoặc rãnh cho máy tuabin.​
• Tối ưu hóa cho từng loại công việc, tăng năng suất và độ chính xác trong quá trình gia công chuyên biệt.​

Phân loại máy phay CNC theo số trục

Máy phay CNC 3 trục

• Di chuyển theo ba trục tọa độ cơ bản: X (ngang), Y (dọc), Z (thẳng đứng).​
• Phù hợp gia công các chi tiết có hình dạng 3D cơ bản như khối hộp, mặt phẳng, rãnh, lỗ, đường cong 2D trên bề mặt 3D.​
• Không thể gia công các mặt biên dạng phức tạp hoặc mặt nghiêng liên tục mà không đổi gá.​
• Ứng dụng phổ biến: phay rãnh, khoan lỗ, ta-rô, cắt các chi tiết kim loại, gỗ, nhựa.

Máy phay CNC 4 trục

• Bổ sung thêm một trục xoay (thường là trục A hoặc B), cho phép gia công chi tiết phức tạp hơn như các chi tiết tròn xoay, rãnh then, hoặc các mặt không đối xứng.​
• Có thể gia công nhiều mặt của chi tiết mà không cần tháo lắp nhiều lần, tăng năng suất và độ chính xác.​
• Ứng dụng: gia công chi tiết khuôn, chi tiết tròn xoay, chi tiết có nhiều mặt cần xử lý.

Máy phay CNC 5 trục

• Thêm hai trục xoay (thường là A, B hoặc C), cho phép gia công chi tiết rất phức tạp từ nhiều góc độ khác nhau.​
• Có thể xử lý các chi tiết có hình dạng cong, mặt cầu, chi tiết turbine, chi tiết khuôn phức tạp mà máy 3-4 trục không làm được.​
• Tăng độ linh hoạt, giảm số lần gá phôi, rút ngắn thời gian gia công.

Máy phay CNC đa trục

• Bao gồm 4, 5 hoặc nhiều trục, mang lại khả năng gia công phức tạp và linh hoạt nhất.​
• Phù hợp với các chi tiết đòi hỏi độ chính xác cao, hình dạng phức tạp và quy trình sản xuất tự động hóa cao.

Các loại máy phay CNC đáng mua nhất hiện nay

1. Máy phay CNC trục ngang ACE MICROMATIC GROUP MHC-800

*Thông số kỹ thuật:

• Hành trình X/Y/Z: 1500 / 1200 / 1300 mm
• Khoảng cách từ mặt trục chính đến mặt bàn: 150 - 1450 mm
• Kích thước bàn: 800 x 1200 mm (có 2 mặt)
• Tải trọng tối đa trên bàn: 2000 kg
• Thời gian thay pallet: 45 giây
• Chiều cao bàn từ sàn: 1250 mm
• Chuôi dao: BT-50 / HSK A100
• Tốc độ tối đa: 4000 vòng/phút
• Công suất trục chính: 30/22 kW
• Tốc độ cắt: 1 - 10,000 mm/phút
• Tốc độ chạy nhanh: 40 m/phút trên cả 3 trục
• Số lượng dao: 60 (có thể tùy chọn)
• Đường kính dao: 125 / 250 mm
• Trọng lượng dao tối đa: 20 kg
• Chiều dài dao tối đa: 400 mm
• Dạng thay dao: cánh tay đôi (Twin Arm)
• Sai số vị trí: 0.010 mm
• Tái lập: ±0.003 mm
• Kích thước (D x R x C): 9500 x 4770 x 4500 mm
• Trọng lượng: 28,000 kg
• Hệ điều khiển: FANUC 0iMF+

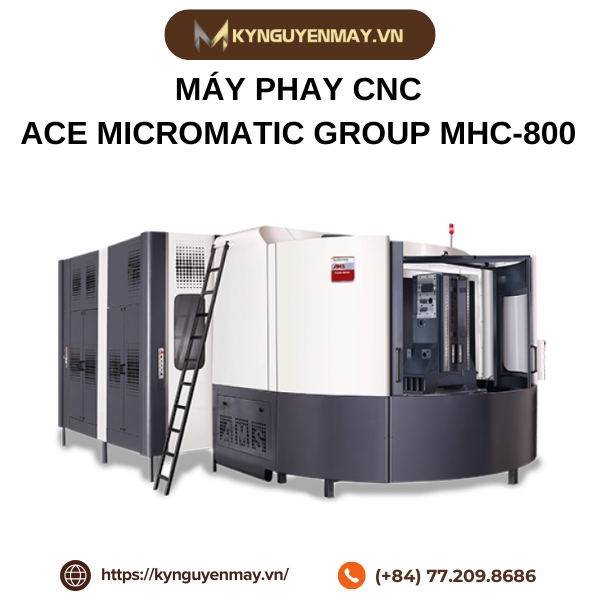

Ảnh Máy phay CNC trục ngang ACE MICROMATIC GROUP MHC-800

2. Máy phay CNC trục đứng MAZAK VCN-700E

*Thông số kỹ thuật:

• Hành trình X/Y/Z: 2032 / 700 / 720 mm
• Kích thước bàn máy: 2032 mm (80 in) (chiều ngang) x 700 mm (27.56 in) (chiều dọc)
• Tốc độ trục chính: 15,000 vòng/phút
• Công suất động cơ trục chính: 11 kW (15 hp)
• Số lượng dao trong ổ đựng: 60 dụng cụ
• Chuôi côn trục chính: BT-40
• Thiết kế: Khung chữ C truyền thống, chân đế cứng vững giảm rung để nâng cao độ ổn định
• Hệ thống thay dao tự động (ATC): Nhanh, tin cậy với thời gian thay dao khoảng 2,9 giây
• Ứng dụng: Gia công tốc độ cao, mô-men xoắn lớn, thích hợp với vật liệu như nhôm, đồng, đồng thau và các vật liệu phi sắt khác
• Hệ điều khiển: Mazatrol SmoothG, giao diện thân thiện hỗ trợ người vận hành trong việc lập trình và kiểm tra dễ dàng
• Trọng lượng máy: Xấp xỉ 6000 - 12000 kg (tùy model và phiên bản)

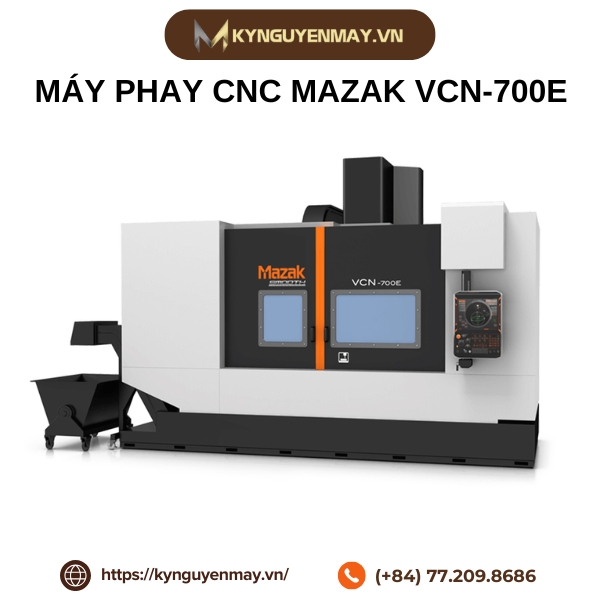

Ảnh Máy phay CNC trục đứng MAZAK VCN-700E

3. Máy phay CNC trục đứng MAKINO PS105

*Thông số kỹ thuật:

• Hành trình X/Y/Z: 1050 / 510 / 460 mm
• Kích thước bàn máy: 1,300 x 510 mm
• Tải trọng tối đa trên bàn: 800 kg
• Côn trục chính: CAT40 (tuỳ chọn HSK-A63)
• Tốc độ trục chính: 14,000 vòng/phút
• Công suất động cơ trục chính: 18.5 kW (liên tục), 30 kW (giới hạn 15 phút)
• Tốc độ chạy nhanh: X: 48,000 mm/phút - Y, Z: 36,000 mm/phút
• Tốc độ cắt: 30,000 mm/phút
• Hệ thống thay dao tự động (ATC): Số lượng dao: 30 hoặc tuỳ chọn 60
• Thời gian thay dao: 1.3 giây
• Kích thước máy (Dài x Rộng): 2,800 x 3,760 mm
• Chiều cao máy: 2,555 mm (tiêu chuẩn) hoặc 2,660 mm (bản tùy chọn High Column)
• Trọng lượng máy: 7,300 kg
• Hệ điều khiển: Fanuc hoặc Makino Professional 6

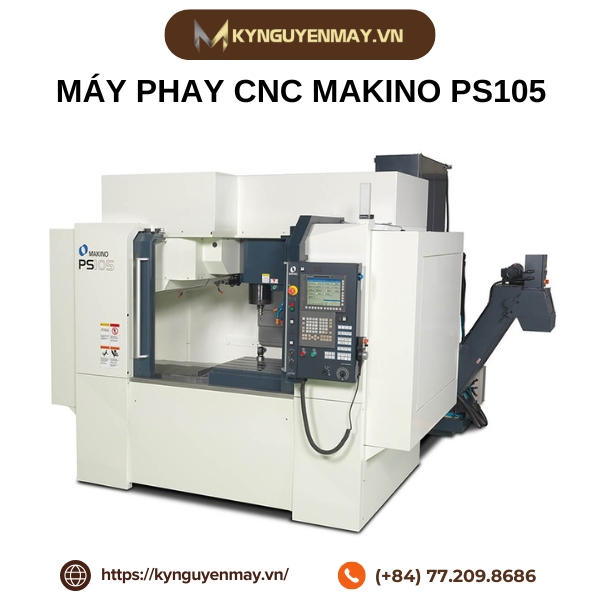

Ảnh Máy phay CNC trục đứng MAKINO PS105

4. Máy phay CNC đứng HISION VMC850 II

*Thông số kỹ thuật:

• Hành trình X/Y/Z: 850 / 500 / 500 mm
• Kích thước bàn máy: 1000 x 500 mm
• Tải trọng tối đa trên bàn: 600 kg
• Kích thước rãnh T bàn: 5 x 18 x 80 mm
• Tốc độ chạy nhanh: 36 m/phút (X/Y/Z)
• Tốc độ cắt: 15 m/phút (X/Y/Z)
• Loại trục chính: Direct Drive
• Tốc độ trục chính tối đa: 12,000 vòng/phút
• Công suất trục chính: 11/15 kW
• Đường kính chuôi trục chính: BT40
• Hệ thống thay dao tự động (ATC): 24 dao dạng cánh tay
• Thời gian thay dao: 2,5 giây
• Sai số vị trí: ±0.005 mm
• Độ lặp lại: ±0.007 mm
• Hệ điều khiển: Mitsubishi M80A hoặc FANUC 0i
• Trọng lượng máy: 6 tấn
• Kích thước máy (Dài x Rộng x Cao): 2500 x 3400 x 2550 mm

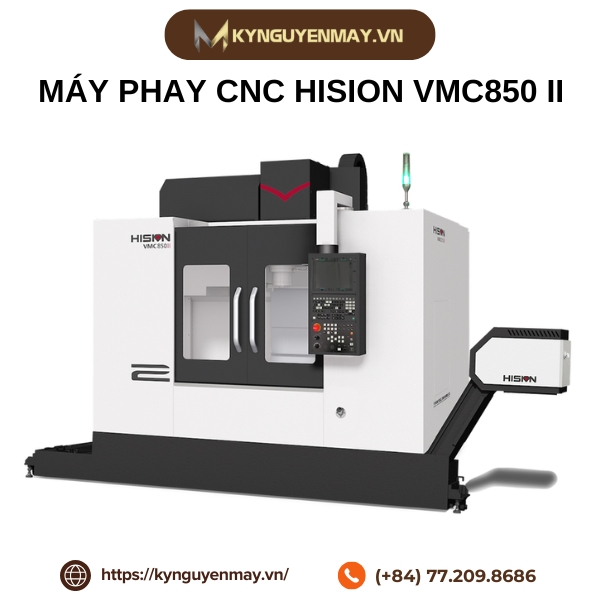

Ảnh Máy phay CNC đứng HISION VMC850 II

5. Máy phay CNC đứng DOOSAN MYNX II 5400

*Thông số kỹ thuật:

• Hành trình X/Y/Z: 1370 / 540 / 610 mm
• Kích thước bàn máy: 1600 x 540 mm
• Tải trọng trên bàn: 600 kg
• Tốc độ trục chính: 12,000 vòng/phút
• Côn trục chính: CAT40 hoặc BT40
• Công suất động cơ trục chính: 22 kW
• Hệ thống thay dao tự động (ATC): 30 dao
• Tốc độ chạy nhanh: 48 m/phút
• Độ chính xác vị trí: ±0.005 mm
• Độ lặp lại: ±0.003 mm
• Hệ điều khiển: Fanuc 31i hoặc 32i
• Trọng lượng: 6500 kg
• Kích thước máy: 2800 x 3850 x 2700 mm

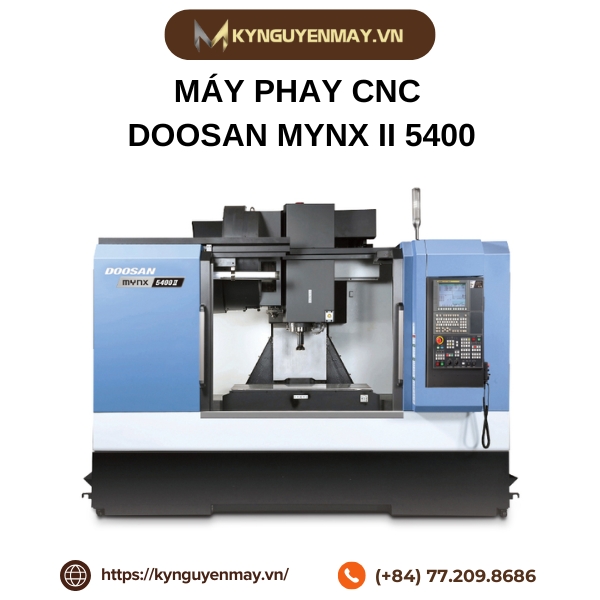

Ảnh Máy phay CNC đứng DOOSAN MYNX II 5400

6. Máy phay đứng CNC Taikan T-V1165H

*Thông số kỹ thuật:

• Kích thước bàn làm việc: 1200 × 600 mm
• Hành trình X/Y/Z: 1100/650/580 mm
• Khoảng cách mũi trục chính đến bàn: 140-720 mm
• Dạng rãnh T: 5 cái × 18 mm × 100 mm
• Tốc độ trục chính: 12000 (15000/20000) vòng/phút, kết nối trực tiếp, trục chính điện (tùy chọn)
• Côn trục chính: BT40 (HSKA63)
• Tốc độ di chuyển nhanh X/Y/Z: 30/30/30 m/phút
• Dung tích ổ chứa dao: 24 (30) dao
• Trọng lượng dụng cụ tối đa: 7 kg
• Chiều dài dụng cụ tối đa: 250 mm

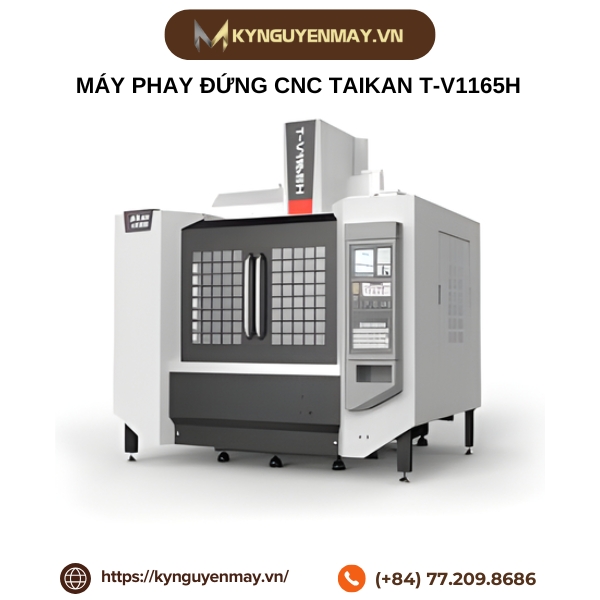

Ảnh Máy phay đứng CNC Taikan T-V1165H

7. Máy phay CNC Taikan T-V856S

*Thông số kỹ thuật:

• Kích thước bàn làm việc: 1000 x 500 mm
• Hành trình trục X / Y / Z: 800 / 550 / 600 mm
• Tải trọng bàn làm việc: 500 kg
• Khoảng cách từ mũi trục chính đến bàn: 125 - 725 mm
• Số khe rãnh T (rộng x khoảng cách): 5 khe x 18 mm x 100 mm
• Tốc độ trục chính: 50 - 12,000 vòng/ phút
• Côn trục chính: BT40
• Tốc độ di chuyển nhanh trục X/Y/Z: 48 / 48 / 48 m/phút
• Công suất động cơ trục chính: 7.5 kW (định mức)/ 11 kW
• Đường kính trục chính: 150 mm
• Đường ray dẫn hướng trục X/Y/Z: 35 / 45 / 45 mm
• Độ chính xác vị trí (X): 0.008 mm
• Độ chính xác vị trí lặp lại (X): 0.005 mm
• Dung tích ổ chứa dao: 24 (tùy chọn 30) dao
• Trọng lượng dụng cụ tối đa: 7 kg
• Chiều dài dụng cụ tối đa: 250 mm
• Đường kính dụng cụ tối đa: 75 mm (dao đầy đủ)/ 150 mm (dao không đầy đủ)
• Kích thước máy (dài x rộng x cao): 2240 x 3100 x 2900 mm
• Trọng lượng máy: 5200 kg

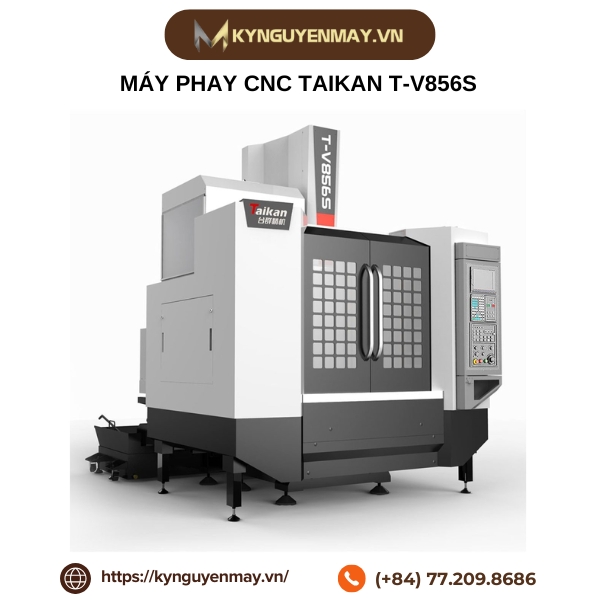

Ảnh Máy phay CNC Taikan T-V856S

8. Máy phay đứng Taikan T-V1685S

*Thông số kỹ thuật:

• Kích thước bàn làm việc: 1700 x 850 mm
• Hành trình ba trục (X / Y / Z): 1650 / 850 / 850 mm
• Khoảng cách từ mũi trục chính đến bàn: 120 - 970 mm
• Số rãnh T trên bàn làm việc: 5 rãnh x 18 mm rộng x 125 mm khoảng cách + 2 rãnh x 18 mm rộng x 100 mm khoảng cách
• Tốc độ trục chính: 50 - 6000 vòng/phút (vành đai), tùy chọn kết nối trực tiếp lên đến 12,000 vòng/phút
• Côn trục chính: BT50 (tùy chọn BT40)
• Tốc độ di chuyển nhanh trục X / Y / Z: 24 / 24 / 20 m/phút
• Dung lượng ổ chứa dao: 24 vị trí
• Trọng lượng dao tối đa: 15 kg
• Chiều dài dao tối đa: 300 mm
• Đường kính dao tối đa: 105 mm (đầy đủ) / 210 mm (kế bên không có dao)
• Công suất động cơ trục chính (định mức / ngắn hạn): 15 kW / 18.5 kW
• Mô-men xoắn động cơ (định mức / ngắn hạn): 143 Nm / 191 Nm
• Độ côn trục chính: P50T-I (MAS403)
• Độ chính xác định vị (X/Y/Z): 0.015 mm (theo tiêu chuẩn GB/T18400.4)
• Độ chính xác lặp lại (X/Y/Z): 0.008 mm
• Nguồn không khí: lưu lượng 280 L/phút, áp suất 0.6 - 0.8 MPa
• Dung tích bình chứa nước làm mát: 400 L
• Kích thước tổng thể máy (dài x rộng x cao): 5240 x 4054 x 3662 mm (bao gồm bàn đạp băng tải chip)
• Trọng lượng máy: khoảng 11,900 kg
• Hệ điều khiển CNC: FANUC 0i-MF (phiên bản 5 trục)

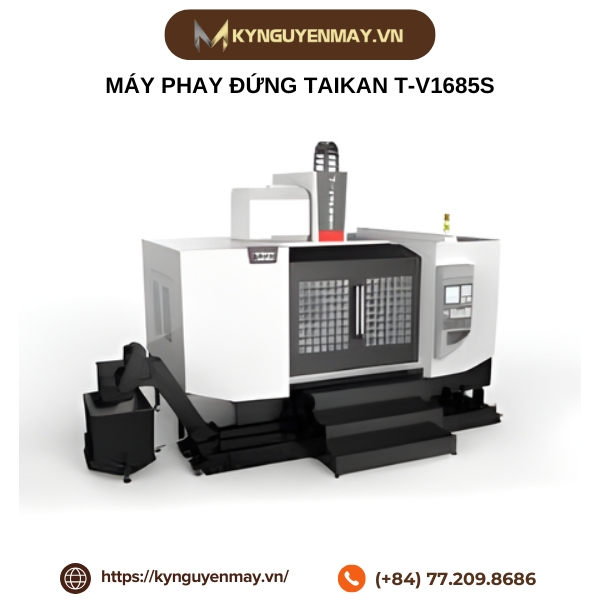

Ảnh Máy phay đứng Taikan T-V1685S

 9. Máy phay đứng Taikan T-V1585S

*Thông số kỹ thuật:

• Kích thước bàn làm việc: 1700 x 850 mm
• Hành trình trục X / Y / Z: 1550 / 850 / 850 mm
• Khoảng cách từ mũi trục chính đến bàn: 120 - 970 mm
• Số rãnh T trên bàn làm việc: 5 rãnh x 18 mm rộng x 125 mm khoảng cách + 2 rãnh x 18 mm rộng x 100 mm khoảng cách
• Tốc độ trục chính: 50 - 6000 vòng/phút (đai), tùy chọn kết nối trực tiếp lên đến 12,000 vòng/phút
• Côn trục chính: BT50 (tùy chọn BT40)
• Tốc độ di chuyển nhanh trục X / Y / Z: 24 / 24 / 20 m/phút
• Dung lượng ổ chứa dao: 24 vị trí
• Trọng lượng dao tối đa: 15 kg
• Chiều dài dao tối đa: 300 mm
• Đường kính dao tối đa: 105 mm (đầy đủ) / 210 mm (kế bên không có dao)
• Công suất động cơ trục chính (định mức / ngắn hạn): 15 kW / 18.5 kW
• Mô-men xoắn động cơ (định mức / ngắn hạn): 143 Nm / 191 Nm
• Độ côn trục chính: P50T-I (MAS403)
• Độ chính xác định vị (X/Y/Z): 0.015 mm (theo tiêu chuẩn GB/T18400.4)
• Độ chính xác lặp lại (X/Y/Z): 0.008 mm
• Nguồn không khí: lưu lượng 280 L/phút, áp suất 0.6 - 0.8 MPa
• Dung tích bình chứa nước làm mát: 400 L
• Kích thước máy (dài x rộng x cao): 5240 x 4054 x 3662 mm (kèm bàn đạp băng tải chip)
• Trọng lượng máy: khoảng 11,700 kg
• Hệ điều khiển CNC: FANUC 0i-MF Plus (phiên bản 5 trục)

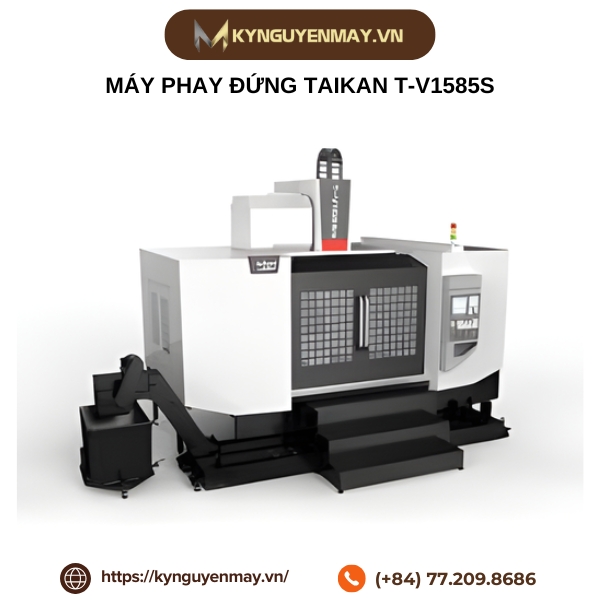

Ảnh Máy phay đứng Taikan T-V1585S

10. Máy phay đứng Taikan T-V1375S

*Thông số kỹ thuật:

• Kích thước bàn làm việc: 1400 x 750 mm
• Hành trình trục X / Y / Z: 1350 / 750 / 650 mm
• Khoảng cách từ mũi trục chính đến mặt bàn: 120 – 870 mm
• Số rãnh T trên bàn làm việc: 5 rãnh x 18 mm rộng x 150 mm khoảng cách
• Tốc độ trục chính: 50 – 6000 vòng/phút (dây đai), tùy chọn kết nối trực tiếp lên tới 12000 vòng/phút
• Côn trục chính: BT50
• Công suất động cơ trục chính (định mức / ngắn hạn): 15 kW / 18.5 kW
• Mô-men xoắn động cơ (định mức / ngắn hạn): 143 Nm / 191 Nm
• Đường kính trục chính: 190 mm
• Độ côn trục chính: BT50 (tiêu chuẩn P50T-I MAS403)
• Tốc độ di chuyển nhanh trục X / Y / Z: 24 / 24 / 20 m/phút
• Độ chính xác định vị (X/Y/Z): 0.015 mm (theo chuẩn GB/T18400.4)
• Độ chính xác lặp lại (X/Y/Z): 0.008 mm
• Dung tích ổ chứa dao: 24 vị trí
• Trọng lượng dao tối đa: 15 kg
• Chiều dài dao tối đa: 300 mm
• Đường kính dao tối đa: 105 mm (đầy đủ) / 210 mm (kế bên không có dao)
• Hệ thống CNC: FANUC 0i-MF Plus (phiên bản 5 trục)
• Nguồn không khí: lưu lượng 280 L/phút, áp suất 0.6 - 0.8 MPa
• Dung tích bình chứa chất làm mát: 400 L
• Kích thước máy (dài x rộng x cao): 5050 x 3680 x 3440 mm (bao gồm bàn đạp băng tải chip)
• Trọng lượng máy: khoảng 10,500 kg

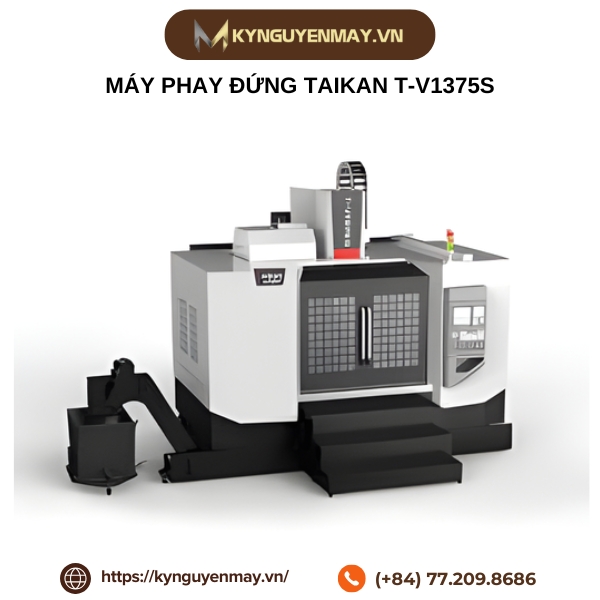

Ảnh Máy phay đứng Taikan T-V1375S

Để bảo trì máy phay hiệu quả, việc sửa máy phay CNC định kỳ là rất quan trọng nhằm phát hiện sớm các lỗi như hỏng trục chính, ray dẫn hướng mòn hoặc lỗi phần mềm điều khiển, giúp tránh downtime kéo dài trong sản xuất cơ khí. Bảo trì máy phay bao gồm vệ sinh spindle, bôi trơn vòng bi, kiểm tra độ chính xác tọa độ X-Y-Z và cập nhật firmware, đặc biệt với các loại máy phay CNC 3-5 trục phổ biến từ Haas hay Mazak được giới thiệu trên trang.

Chi phí đầu tư máy phay CNC là bao nhiêu?

Tuỳ vào nhu cầu sử dụng mà mức đầu tư cho máy phay CNC sẽ có sự thay đổi từ 500 triệu đến trên hơn 10 tỷ cho 1 máy phay CNC.

Ngoài giá niêm yết của máy phay CNC, người sử dụng còn cần thêm một khoảng đầu tư ở các danh mục sau: Chi phí vận chuyển & lắp đặt; Chi phí đào tạo nhân sự vận hành; Dụng vụ và thiết bị kẹp phôi; Phần mềm CAD/ CAM; Chi phí bảo trì & vật tư tiêu hao;...

Việc đầu tư vào một chiếc máy phay CNC chất lượng không chỉ là bước tiến quan trọng để nâng cao năng lực sản xuất mà còn giúp các doanh nghiệp tối ưu hóa chi phí và thời gian gia công. TOP 10 máy phay CNC đáng mua nhất này là những lựa chọn hàng đầu được tin dùng bởi các đơn vị sản xuất cơ khí chính xác nhờ vào sự kết hợp tuyệt vời giữa công nghệ hiện đại, độ chính xác và độ bền cao. Hy vọng những thông tin Kỷ Nguyên Máy cung cấp trong bài viết sẽ giúp doanh nghiệp dễ dàng hơn trong việc lựa chọn thiết bị phù hợp, góp phần thúc đẩy sự phát triển bền vững và hiệu quả trong sản xuất cơ khí.
