Khớp nối mềm là gì? Các đặc điểm và phân loại chính

Khớp nối mềm là thiết bị dùng để kết nối giữa hai đoạn ống hoặc giữa thiết bị với hệ thống đường ống, cho phép hệ thống linh hoạt. Linh kiện cơ khí linh hoạt quan trọng trong các hệ thống đường ống, trục máy móc công nghiệp, giúp hấp thụ rung động, bù đắp sai lệch lắp đặt và giãn nở nhiệt hiệu quả. Khớp nối mềm không chỉ tối ưu hóa vận hành mà còn là giải pháp kinh tế cho các hệ thống động, giúp doanh nghiệp giảm thiểu hỏng hóc và tăng hiệu suất sản xuất bền vững. Lựa chọn đúng loại dựa trên môi trường cụ thể sẽ mang lại hiệu quả tối đa. Cùng theo dõi thông tin về khớp nối mềm ở nội dung dưới đây.

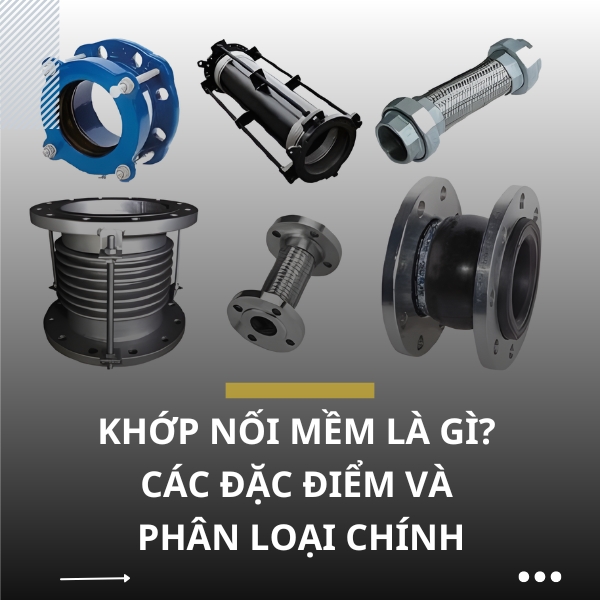

Ảnh Khớp nối mềm là gì? Các đặc điểm và phân loại chính

Khớp nối mềm là gì?

Khớp nối mềm (còn được gọi là mối nối mềm) được sản xuất bằng chất liệu chính và chủ yếu là cao su, inox,.. được thiết kế với đa dạng kích thước và mẫu mã giúp cho Khớp nối được ứng dụng dễ dàng thay thế, bảo trì và bảo dưỡng.

Khớp nối mềm có độ đàn hồi lớn giúp cho đảm bảo hệ thống ổn định và an toàn trong quá trình sử dụng với chống rung, giãn nở nhiệt hay áp suất cao.

Cấu tạo chung của khớp nối mềm

1. Phần thân

(*) Định nghĩa và chức năng

Phần thân là thành phần lõi đàn hồi chính của khớp nối mềm, chịu trách nhiệm hấp thụ rung động, giãn nở nhiệt và bù đắp sai lệch trục.

Phần thân hoạt động như một cầu nối linh hoạt giữa hai đầu ống hoặc trục, cho phép chuyển động dọc, ngang, góc và xoắn mà không gây hư hỏng hệ thống. Nó giảm chấn động từ máy móc như CNC hoặc bơm, đồng thời ngăn ngừa truyền lực tác động mạnh đến vòng bi và linear guide.

(*) Vật liệu

• Cao su tổng hợp: EPDM (chịu nước, thời tiết -20°C đến 120°C), NBR (chống dầu, hóa chất), Neoprene (chống mài mòn), thường dùng cho hệ thống nước thải, HVAC.
• Inox lượn sóng (bellows): SS304/316 dạng ruột gà, chịu áp suất cao (lên 25 bar), nhiệt độ -200°C đến 600°C, phù hợp ống dẫn khí nén hoặc hóa chất.
• Vải chịu nhiệt (sợi thuỷ tinh phủ silicon, PTFE, vải bố hoặc vật liệu composite): Chịu nhiệt cực cao, kháng hóa chất mạnh, dùng trong môi trường ăn mòn khắc nghiệt.

(*) Cấu tạo

Phần thân gồm ống trong (liner chống mài mòn), thân chính (khung vải/ sợi tẩm cao su) và lớp bọc ngoài, với gia cường bằng lưới thép inox, sợi nylon hoặc vòng thép định hình để chống bung nổ.

Thiết kế dạng vòm đơn/ đôi hoặc hình cầu tăng độ co giãn lên đến 50mm, tùy kích thước DN15-DN1000.

2. Đầu nối

(*) Định nghĩa và chức năng

Đầu nối là thành phần kim loại cứng ở hai đầu khớp nối mềm, đảm bảo kết nối chắc chắn với đường ống, van hoặc trục máy móc.

Đầu nối truyền lực và lưu chất từ hệ thống vào phần thân đàn hồi, đồng thời giữ vị trí ổn định để phần thân co giãn tự do mà không bung ra. Nó hỗ trợ lắp ráp nhanh, chịu lực nén/kéo và ngăn rò rỉ ở áp suất cao (lên đến 16-25 bar), phổ biến trong đường ống nước thải, khí nén hoặc CNC.

(*) Vật liệu

• Gang đúc hoặc gang cầu: Chịu lực tốt, giá rẻ, dùng cho hệ thống nước thông thường (loại BE, EE).
• Inox 304/ 316: Chống ăn mòn, chịu nhiệt (-50°C đến 150°C), phù hợp môi trường hóa chất hoặc biển.
• Thép carbon mạ kẽm: Độ bền cao, dùng cho ứng dụng công nghiệp nặng.

(*) Cấu tạo

Đầu nối thường dạng mặt bích (flange JIS/ ANSI/ DIN), ren ngoài (EE), rắc co (BE/ BB) hoặc trụ ngàm côn, với lỗ khoan sẵn và gioăng rãnh để siết bu-lông.

Kích thước từ DN15 đến DN1200, sơn epoxy chống gỉ, dễ tháo lắp với ống HDPE/ PVC/ inox.

3. Lớp gia cường

(*) Định nghĩa và chức năng

Lớp gia cường là bộ phận quan trọng được tích hợp trong phần thân khớp nối mềm, giúp tăng cường độ bền cơ học và khả năng chịu lực áp suất cao.

Lớp gia cường ngăn phần thân bị phình nở quá mức, bung rách hoặc biến dạng dưới rung động mạnh, giãn nở nhiệt hoặc áp lực đột ngột (water hammer), đảm bảo hệ thống đường ống hoặc CNC ổn định lâu dài. Nó phân tán lực đều, hỗ trợ co giãn linh hoạt lên đến 50mm mà không làm giảm độ kín khít lưu chất như nước, dầu hoặc khí.

(*) Vật liệu

• Sợi nylon hoặc vải dệt bias (2-4 lớp): Chịu kéo tốt, dùng cho khớp nối cao su EPDM/NBR, tăng độ bền ở áp suất PN10-16 bar và nhiệt độ -20°C đến 120°C.
• Lưới thép không gỉ hoặc dây thép xoắn: Bọc ngoài thân inox, chống nổ ở áp lực cao (25 bar), phù hợp môi trường ăn mòn hoặc khí nén.
• Sợi tổng hợp (Kevlar, fiberglass): Cho ứng dụng chịu nhiệt cực cao hoặc hóa chất mạnh.

(*) Cấu tạo

Lớp này thường đan bện xen kẽ với cao su (2 lớp EPDM trong, nylon ngoài) hoặc ép quanh thân dạng ruột gà inox, tạo thành cấu trúc đa tầng chống mài mòn và kéo giãn quá mức.

4. Gioăng làm kín

(*) Định nghĩa và chức năng

Gioăng làm kín là thành phần đệm đàn hồi đặt giữa phần thân và đầu nối khớp nối mềm, đảm bảo độ kín khít tuyệt đối và ngăn rò rỉ lưu chất.

Gioăng bù đắp khe hở do rung động, giãn nở nhiệt hoặc sai lệch lắp đặt, duy trì áp suất ổn định (lên đến 16-25 bar) trong hệ thống đường ống nước thải, khí nén hoặc dầu.
Nó chống nước hammer và ăn mòn, hỗ trợ tháo lắp dễ dàng mà không làm hỏng bề mặt tiếp xúc.

(*) Vật liệu

• EPDM: Chịu nước, ozone, thời tiết (-20°C đến 120°C), dùng cho hệ thống PCCC, HVAC hoặc nước sạch.
• NBR: Chống dầu, mỡ, hóa chất dầu mỏ, phù hợp môi trường công nghiệp CNC hoặc bơm dầu.
• PTFE (Teflon): Kháng hóa chất mạnh, chịu nhiệt cao (-200°C đến 260°C), lý tưởng cho hóa chất ăn mòn hoặc thực phẩm.

(*) Cấu tạo

Gioăng dạng vòng côn, phẳng hoặc răng cưa với rãnh định vị, độ dày 3-10mm tùy kích thước DN, nén chặt bằng bu-lông để tạo lực ép kín 100% mà vẫn cho phép phần thân co giãn linh hoạt.

5. Vòng định vị, bu-lông, đai xiết (phụ kiện hỗ trợ)

(*) Định nghĩa và chức năng

Vòng định vị, bu-lông và đai xiết là các phụ kiện hỗ trợ thiết yếu của khớp nối mềm, đảm bảo lắp đặt chắc chắn và vận hành ổn định dưới rung động mạnh.

Chúng cố định phần thân đàn hồi vào đầu nối, ngăn dịch chuyển trục hoặc bung rách khi chịu áp lực cao (16-25 bar), water hammer hoặc giãn nở nhiệt trong hệ thống CNC, bơm hoặc đường ống. Phụ kiện này hỗ trợ điều chỉnh độ căng linh hoạt, dễ tháo lắp bảo trì mà không làm hỏng gioăng hoặc lớp gia cường.

(*) Vật liệu

• Vòng định vị: Inox 304/ 316 hoặc thép mạ kẽm, dạng vòng siết ôm sát thân cao su/inox để giữ vị trí co giãn (lên đến 50mm).
• Bu- lông và đai ốc: Inox A2/ A4 (M8-M20), chống gỉ, chịu lực kéo cao ở môi trường ẩm ướt hoặc hóa chất.
• Đai xiết (clamp): Thép không gỉ với cơ cấu vặn ren, dùng cho loại rắc co (BE/ EE).

(*) Cấu tạo

Vòng định vị thường 2-4 cái mỗi đầu, bu-lông siết chéo chữ thập (mô-men 50-100 Nm tùy DN), đai xiết thay thế cho bulong ở hệ thống nhỏ; tất cả sơn epoxy chống ăn mòn, phù hợp ống HDPE/ PVC/ inox từ DN15-DN1200.

Công dụng của khớp nối mềm

Khớp nối mềm có công dụng chính là linh hoạt kết nối hệ thống đường ống hoặc trục máy móc, giúp giảm tác động cơ học và bảo vệ thiết bị lâu dài.

• Hấp thụ rung động và giảm chấn động

Phần thân đàn hồi (cao su EPDM/ NBR hoặc inox lượn sóng) triệt tiêu rung từ bơm, quạt, máy CNC hoặc động cơ, ngăn truyền lực tác động đến vòng bi NSK/ SKF và linear guide THK/ HIWIN.

Nó phân tán chấn động lên đến 95%, tránh hỏng hóc do water hammer hoặc va đập liên tục ở áp suất 16-25 bar.

• Bù trừ sai lệch lắp đặt

Khớp nối cho phép lệch tâm trục dọc/ngang/góc đến 30mm hoặc 15°, khắc phục sai số lắp ráp giữa ống HDPE/ PVC/ inox mà không gây khe hở hoặc rò rỉ.

Điều này giúp hệ thống dễ lắp đặt ở địa hình phức tạp như nhà máy hoặc tàu biển.

• Giãn nở nhiệt và co rút

Nó hấp thụ giãn nở tuyến tính của ống kim loại (1.2mm/m ở 100°C), hỗ trợ chuyển động nhiệt ±50mm mà không làm nứt mối hàn hoặc van, đặc biệt ở hệ thống HVAC/ PCCC.

• Giảm tiếng ồn

Lớp cao su/ inox giảm âm thanh va đập và dòng chảy turbulent xuống dưới 70dB, cải thiện môi trường làm việc trong xưởng CNC hoặc xử lý nước thải.

• Bảo vệ thiết bị và tăng tuổi thọ hệ thống

Bằng cách giảm tải trọng động 70-80%, khớp nối ngăn ngừa mỏi vật liệu, kéo dài tuổi thọ đường ống/van lên 10-15 năm, giảm chi phí bảo trì 30-50%.

Các loại khớp nối mềm có thể bạn quan tâm

1. Khớp nối mềm cao su

Khớp nối mềm cao su là loại phổ biến nhất trong công nghiệp nhờ tính đàn hồi vượt trội của vật liệu EPDM, NBR hoặc Neoprene, kết hợp lớp gia cường vải/thép để chịu áp lực 10-16 bar và nhiệt độ -20°C đến 120°C.

Đặc điểm nổi bật:

• Đàn hồi cao: Phần thân cao su đa lớp (2-4 lớp bố nylon/thép) hấp thụ rung động 95%, bù lệch trục ±30mm, xoay góc 15° mà không rò rỉ, lý tưởng cho hệ thống CNC hoặc bơm.
• Chống ăn mòn: EPDM chịu nước/ozone/UV, NBR chống dầu/hóa chất, NR chống mài mòn; dễ lắp bích/ren/rắc co với ống HDPE/PVC/inox từ DN15-DN600.
• Dễ bảo trì: Trọng lượng nhẹ, tháo lắp nhanh bằng bu-lông inox, giảm tiếng ồn dưới 70dB và tuổi thọ 10-15 năm ở môi trường ẩm.

Ứng dụng chính: Hệ thống nước/ HVAC/ PCCC; công nghiệp dầu khí; máy móc chính xác.

 2. Khớp nối mềm inox

Khớp nối mềm inox (inox expansion joint) là loại cao cấp với phần thân dạng ruột gà SS304/ 316 bọc lưới thép không gỉ, nổi bật nhờ chịu áp suất/nhiệt độ cực cao và chống ăn mòn vượt trội so với cao su.

Đặc điểm nổi bật:

• Chịu lực khắc nghiệt: Hoạt động ở áp suất PN16-40 bar, nhiệt độ -200°C đến 600°C, bù giãn nở ±100mm và lệch góc 30° nhờ thiết kế xoắn lượn sóng đa tầng.
• Chống ăn mòn tối ưu: Inox 304/ 316 kháng acid, kiềm, muối biển, hơi nóng; vệ sinh cao (không sinh tạp chất), dễ lắp mặt bích JIS/ ANSI/ DIN hoặc ren/ rắc co từ DN15-DN1000.
• Độ bền vượt trội: Lưới bọc inox tăng chịu lực kéo, giảm rung 98%, trọng lượng nhẹ hơn gang nhưng chắc chắn hơn cao su ở môi trường khắc nghiệt.

Ứng dụng chính: Công nghiệp hóa chất/ khí nén; xử lý nước thải/ PCCC; thực phẩm/ dược phẩm/ CNC.

3. Khớp nối mềm vải chịu nhiệt (vải bố, silicone, sợi thủy tinh)

Khớp nối mềm vải chịu nhiệt (fabric expansion joint) là loại chuyên dụng cho hệ thống dẫn khí nóng, hơi nước hoặc khí thải, sử dụng vật liệu vải bố silicone, sợi thủy tinh phủ PTFE để chịu nhiệt độ cao mà không cần kim loại nặng.

Đặc điểm nổi bật:

• Vải chịu nhiệt siêu nhẹ (chỉ 1-5 kg/m), linh hoạt bù giãn nở ±200mm và lệch góc 20-30°, chịu nhiệt 250-600°C tùy lớp phủ, nhưng áp suất thấp (<0.5 bar) do không dùng cao su dày.
• Cấu tạo đa lớp (vải fiberglass trong, silicone ngoài, gia cường dây thép) chống cháy, cách nhiệt và giảm rung 90%, dễ uốn theo ống gió vuông góc hoặc phức tạp.

Ứng dụng chính: Hệ thống thông gió/hút bụi; lò sưởi/ HVAC lớn.

4. Khớp nối mềm kim loại dạng bù trừ

Khớp nối mềm kim loại dạng bù trừ (metal expansion joint) là loại chuyên dụng với thân dạng ống gấp nếp (corrugated bellows) làm từ inox dày hoặc hợp kim đặc biệt, tối ưu hóa cho việc bù đắp giãn nở nhiệt lớn và rung động cực mạnh trong hệ thống áp suất cao.

Đặc điểm nổi bật:

• Thân kim loại có sóng gấp nếp sâu (bước sóng hẹp 10-50mm), tích hợp thanh đỡ hướng dẫn (tie rods) và vòng chống xoắn, chịu áp suất PN40-100 bar, nhiệt độ -200°C đến 800°C, bù chuyển động dọc ±100-300mm và góc 30° mà không cần lớp bọc vải.
• Vật liệu inox 321/316L chống mỏi nhiệt, giảm ứng suất mối hàn 99%; khác biệt với inox thông thường ở khả năng chịu kéo/giãn độc lập, lắp bích ANSI/DIN từ DN50-DN2000.

Ứng dụng chính: Lò hơi/turbine hơi nước; dầu khí/ khí đốt; CNC/công nghiệp nặng.

5. Khớp nối mềm PTFE (Teflon)

Khớp nối mềm PTFE (Teflon) là loại cao cấp với phần thân hoặc lớp lót làm từ polytetrafluoroethylene (PTFE), thường kết hợp khung inox bên ngoài, nổi bật nhờ khả năng chống ăn mòn hóa chất cực mạnh và không dính tuyệt đối.

Đặc điểm nổi bật:

• Kháng hóa chất toàn diện: Chịu axit mạnh (HCl, H2SO4), kiềm, dung môi hữu cơ ở nhiệt độ -200°C đến 260°C, áp suất PN10-25 bar, hệ số ma sát thấp (0.05-0.1) ngăn bám dính cặn bẩn.
• Vệ sinh cao: Bề mặt trơn nhẵn (Ra <0.5μm), không độc hại, FDA-approved cho thực phẩm; bù giãn nở ±30mm, lệch góc 10-15° nhờ thiết kế bellows hoặc cao su lót PTFE.
• Độ bền vượt trội: Tuổi thọ 15-20 năm, chống sốc nhiệt nhanh, nhẹ (giảm 40% trọng lượng so với inox thuần), lắp bích/ren từ DN15-DN300 dễ dàng.

Ứng dụng chính: Hóa chất/ dược phẩm; thực phẩm/ đồ uống; công nghiệp bán dẫn/ CNC.

6. Khớp nối mềm dạng xi phông (ống xả mềm)

Khớp nối mềm dạng xi phông (ống xả mềm hoặc ruột gà thoát nước) là loại linh kiện vệ sinh linh hoạt dùng để kết nối chậu lavabo, bồn rửa với ống thoát chính, nổi bật nhờ khả năng uốn cong và ngăn mùi hôi.

Đặc điểm nổi bật:

• Ống thân làm từ PVC mềm hoặc cao su đàn hồi (đường kính 32-50mm, dài 300-600mm co giãn), đầu nối ren nhựa/ inox với gioăng EPDM dày chống rò rỉ; không chịu áp suất cao (<0.5 bar) nhưng dễ uốn theo góc lệch 90-180° ở không gian chật.
• Thiết kế có bẫy nước (trap) tích hợp ngăn côn trùng/ mùi cống, chịu nhiệt 60-80°C, trọng lượng nhẹ (<0.5kg), tháo lắp nhanh không cần dụng cụ chuyên dụng.

Ứng dụng chính: Lavabo/bồn rửa mặt; chậu rửa bát gia đình; chà vệ sinh công cộng.

Câu hỏi thường gặp

1. Khớp nối mềm là gì và khác gì khớp nối cứng?

Khớp nối mềm linh hoạt (cao su, inox, PTFE) hấp thụ rung, bù lệch trục và giãn nở nhiệt, trong khi khớp cứng (gang/thép) chỉ truyền lực trực tiếp mà không co giãn. Nó phù hợp hệ thống động như bơm CNC, còn khớp cứng dùng cho đường ống tĩnh ổn định.

2. Làm sao chọn vật liệu phù hợp (cao su EPDM, inox, PTFE)?

Chọn EPDM cho nước sạch/ HVAC (-20°C đến 120°C), NBR cho dầu/khí, inox/PTFE cho hóa chất/nhiệt cao (>200°C). Xem xét áp suất (10-25 bar), môi trường ăn mòn và bù chuyển động (±30-100mm) để tránh hỏng sớm.

3. Cách lắp đặt đúng để tránh rò rỉ hoặc bung?

Căn chỉnh đồng trục (lệch <5mm), siết bu-lông chéo chữ thập (50-100 Nm), lắp thanh giới hạn (tie rods) chống kéo giãn; không xoắn thân khi siết ren.

4. Có thể dùng khớp nối mềm cho áp suất cao (>25 bar)?

Không khuyến nghị cho loại tiêu chuẩn; dùng inox dạng bù trừ với tie rods hoặc PTFE gia cường cho PN40+ bar, kết hợp neo/ gối đỡ để kiểm soát lực đẩy.

5. Làm thế nào bảo trì và khắc phục sự cố phổ biến?

Kiểm tra gioăng/ lớp gia cường, siết lại bu-lông lỏng; khắc phục rò rỉ bằng thay gioăng EPDM, tránh water hammer bằng van giảm chấn. Che chắn UV/ ozone để kéo dài tuổi thọ.

Khớp nối mềm là giải pháp linh hoạt thiết yếu trong kỹ thuật công nghiệp, nổi bật với khả năng hấp thụ rung động, bù đắp sai lệch và giãn nở nhiệt, giúp bảo vệ hệ thống đường ống cùng thiết bị. Từ loại cao su EPDM giá rẻ cho HVAC đến inox/ PTFE cao cấp chịu hóa chất khắc nghiệt, mỗi phân loại đều tối ưu cho ứng dụng cụ thể, mang lại độ bền 10-25 năm và giảm chi phí bảo trì đáng kể. Nếu bạn đang tìm kiếm khớp nối CNC chất lượng, giá tốt, hãy liên hệ với Kỷ Nguyên Máy qua hotline: 077.209.8686 để được tư vấn và hỗ trợ nhanh chóng!
