Chế tạo máy CNC từ linh kiện máy cnc tự chế giá rẻ

Máy CNC tự chế là máy gia công được tự xây dựng hoặc lắp ráp bởi cá nhân hoặc doanh nghiệp nhỏ, dựa trên các linh kiện, phần cứng và phần mềm điều khiển tự động. Thay vì mua máy hoàn chỉnh từ nhà sản xuất, người dùng sẽ tự mua linh kiện như động cơ, bộ điều khiển, bàn trượt, đường dẫn, và lắp ráp thành một hệ thống hoàn chỉnh phù hợp với nhu cầu sản xuất hoặc học tập. Các linh kiện này thường là linh kiện rời, có thể mua giá rẻ, có nguồn gốc đa dạng, và đòi hỏi kỹ năng kỹ thuật để lắp ráp và vận hành. Dưới đây là các linh kiện chính trong máy CNC tự chế, Kỷ Nguyên Máy giới thiệu để bạn có thể tự tin chế tạo máy CNC cho riêng mình.

Ảnh Chế tạo máy CNC từ linh kiện máy cnc tự chế giá rẻ

I. Linh kiện điện tử

1. Bộ điều khiển

Là bộ não của máy CNC, bộ điều khiển có nhiệm vụ đọc và giải mã các lệnh từ phần mềm CNC (thường là dạng mã G-Code). Nó chuyển đổi các lệnh này thành tín hiệu để điều khiển các bộ phận máy như động cơ, trục chính, bộ thay dao và các thiết bị phụ trợ khác. Bộ điều khiển giúp máy thực hiện các chuyển động chính xác theo chương trình đã lập trình, đồng thời giám sát trạng thái máy để phát hiện lỗi và tối ưu quy trình gia công.

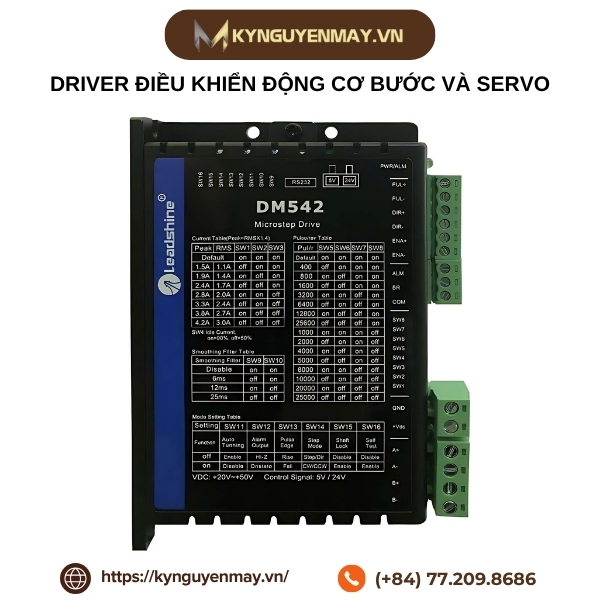

2. Driver điều khiển động cơ bước và servo

Thiết bị nhận tín hiệu từ bộ điều khiển và cung cấp dòng điện, điện áp cần thiết để động cơ bước hoặc động cơ servo hoạt động đúng cách. Driver có chức năng khuếch đại tín hiệu và điều chỉnh tốc độ, vị trí chuyển động của động cơ, giúp kiểm soát chính xác từng bước hoặc góc quay của động cơ theo yêu cầu gia công.

3. Động cơ bước, động cơ servo

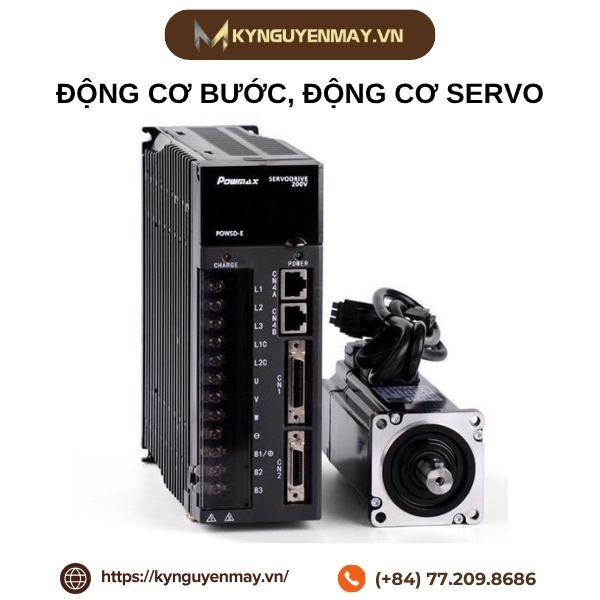

Động cơ bước (stepper motor) là một loại động cơ điện đồng bộ đặc biệt, có khả năng quay theo từng bước rời rạc với góc quay xác định trước. Khác với động cơ điện thông thường quay liên tục, động cơ bước chuyển động theo các bước nhỏ từng bước một, giúp đạt độ chính xác rất cao về vị trí và góc quay mà không cần dùng cảm biến phản hồi.

Động cơ servo là loại động cơ có khả năng phản hồi vị trí thực tế nhờ cảm biến tích hợp, cho phép gia công với độ chính xác cao hơn và hiệu suất lớn hơn, thường sử dụng trong máy CNC chuyên nghiệp hoặc có yêu cầu cao.

4. Nguồn cấp điện

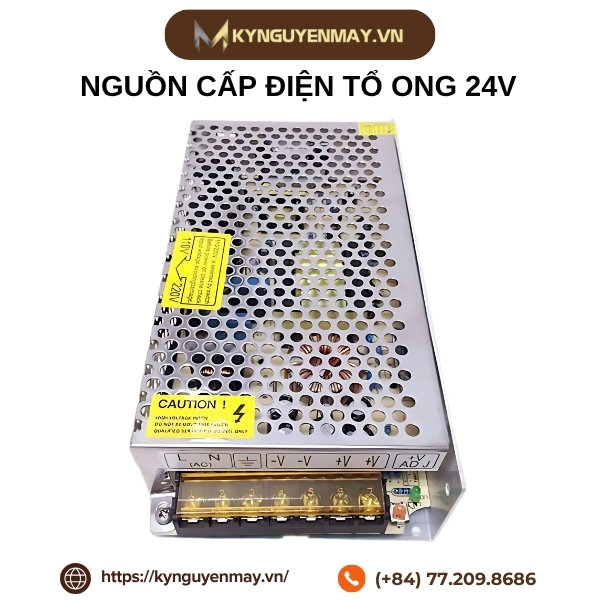

Cung cấp điện năng ổn định, đủ công suất và điện áp cho toàn bộ hệ thống điện tử của máy CNC, bao gồm bộ điều khiển, driver và động cơ. Nguồn điện đảm bảo hoạt động liên tục và an toàn cho các linh kiện.

5. Các linh kiện hỗ trợ điều khiển khác: Mạch điều khiển, màn hình, cảm biến

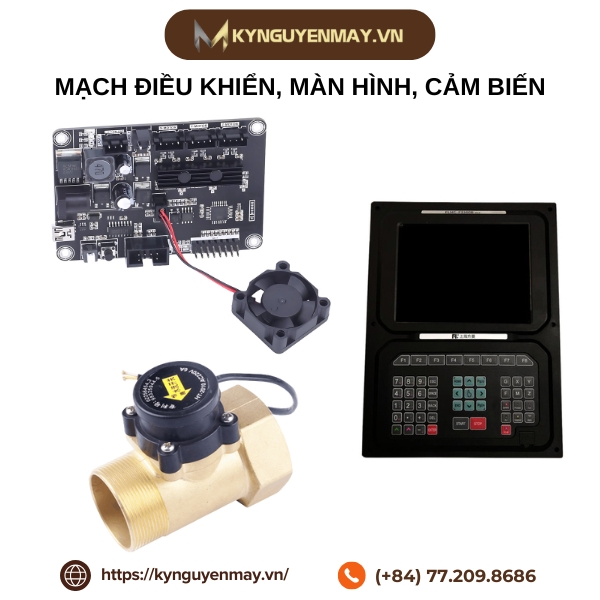

Mạch điều khiển phụ trợ giúp xử lý các tín hiệu, mở rộng khả năng điều khiển, điều phối các bộ phận máy.

Màn hình hiển thị cho phép người vận hành giám sát quá trình vận hành, hiển thị thông tin chương trình và trạng thái máy CNC.

Cảm biến giới hạn hành trình, cảm biến nhiệt, công tắc hành trình giúp nhận biết vị trí, trạng thái hoạt động và bảo vệ máy tránh sai sót, va chạm.

II. Linh kiện cơ khí

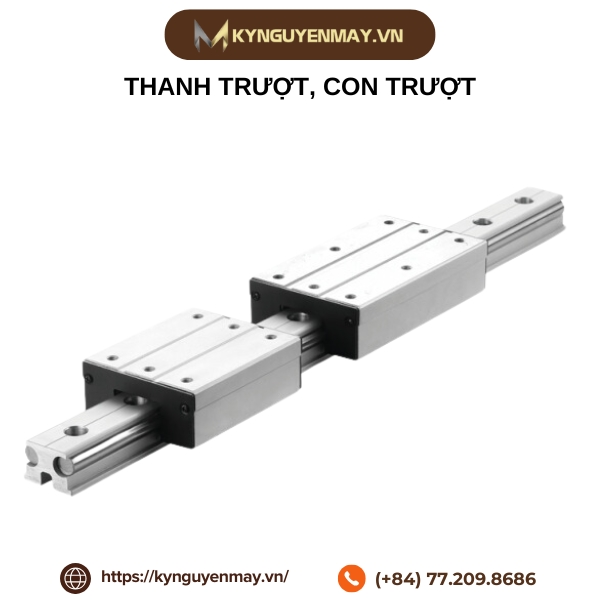

1. Thanh trượt, con trượt

Bộ phận chịu trách nhiệm dẫn hướng và tạo chuyển động trượt mượt cho các chi tiết máy trên các trục X, Y, Z. Thanh trượt thường làm từ thép hoặc hợp kim cứng, có độ chính xác cao, còn con trượt là phần đi kèm chạy sát trên thanh trượt giúp tránh ma sát và mài mòn.

2. Thanh răng, bánh răng, hộp số

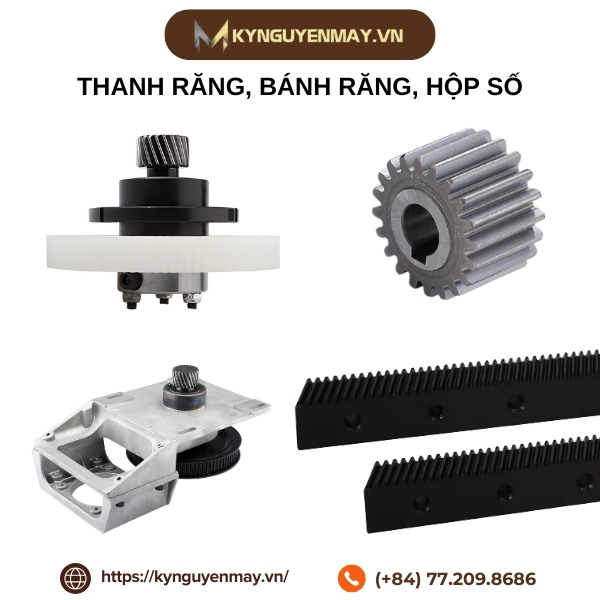

Các linh kiện này thuộc hệ thống truyền động, giúp biến chuyển động quay của động cơ thành chuyển động tịnh tiến chính xác. Thanh răng kết hợp với bánh răng để tạo cơ cấu truyền động, còn hộp số dùng để giảm tốc độ hoặc thay đổi mô-men quay, giúp kiểm soát tốc độ và lực mô-men hiệu quả hơn.

3. Spindle

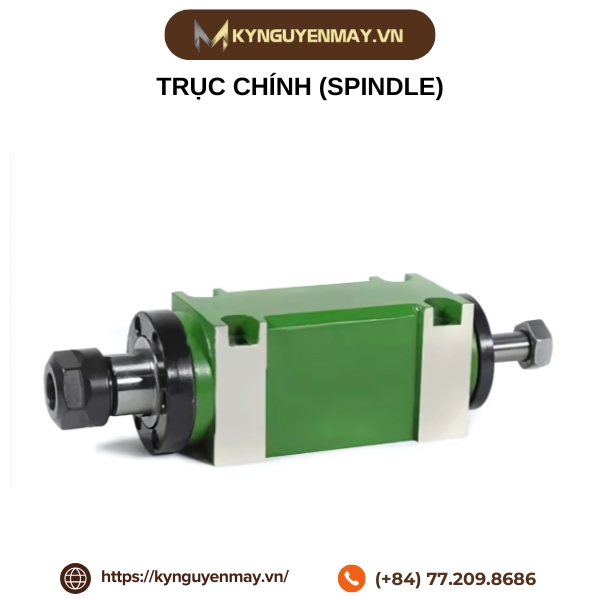

Bộ phận trung tâm của máy CNC, chịu trách nhiệm quay dao cắt ở tốc độ cao để gia công vật liệu. Spindle có thể là loại động cơ điện hoặc động cơ không chổi than, thường có trọng tâm máy và độ chính xác cao để đảm bảo hiệu suất cắt tốt và tuổi thọ lâu dài.

4. Trục vitme, đai ốc bi

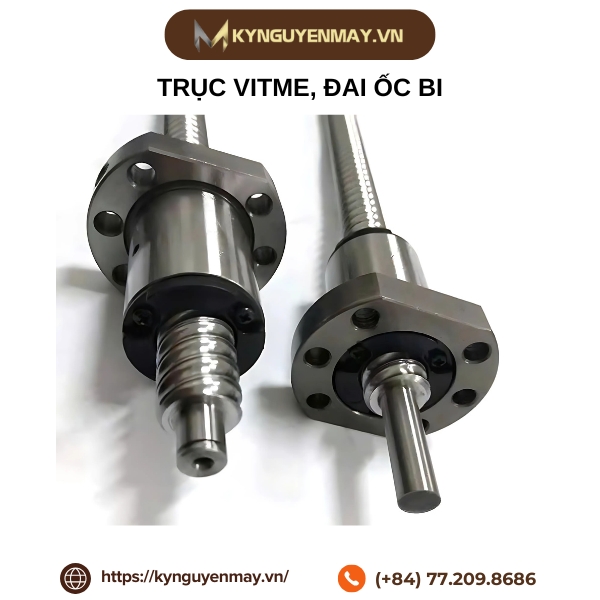

Cơ cấu chuyển đổi chuyển động quay thành chuyển động tịnh tiến với độ chính xác cao. Vitme bi thường được sử dụng thay cho vitme thường vì nó có ghi giảm ma sát và tăng độ bền, rất phù hợp trong các máy CNC cần độ chính xác cao như máy tiện, máy phay.

5. Dao cắt, dụng cụ cắt gỗ/ kim loại

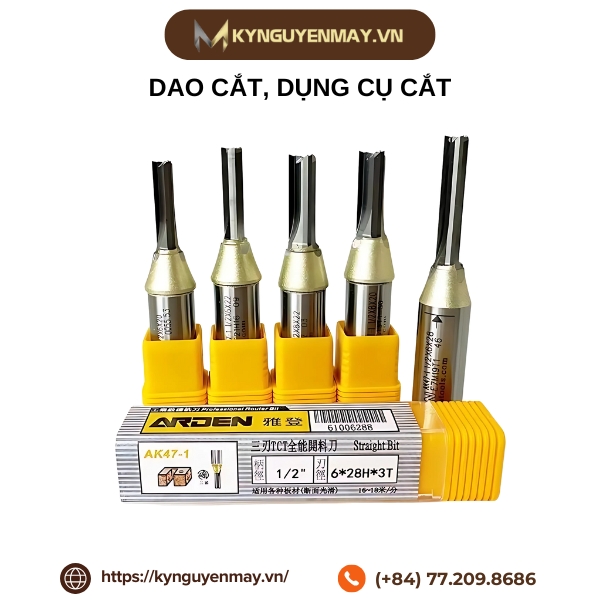

Phần trực tiếp tiếp xúc và gia công vật liệu. Dao cắt thường làm từ thép hợp kim cứng, carbide hoặc kim cương tùy theo ứng dụng cắt gỗ hoặc kim loại. Chọn loại dao phù hợp giúp tăng độ bền dụng cụ và chất lượng chi tiết gia công.

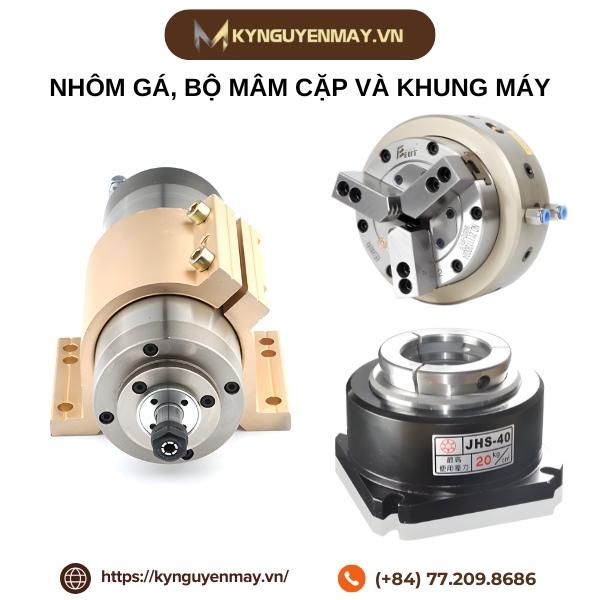

6. Các phụ khiện kết cấu: Nhôm gá, bộ mâm cặp và khung máy

Nhôm gá: Các bộ phận nhôm hình thanh hoặc tấm dùng để liên kết, cố định linh kiện cơ khí, đảm bảo sự ổn định và cứng vững cho máy.

Bộ mâm cặp: Dùng để gá chặt phôi hoặc chi tiết gia công, giữ chắc vật liệu trong quá trình vận hành.

Khung máy: Khung chịu lực chính cho toàn bộ máy CNC, có vai trò định hình, giảm rung lắc trong quá trình gia công, thường làm bằng thép hàn hoặc hợp kim nhôm chắc chắn.

III. Các linh kiện phụ trợ và linh kiện tuỳ chọn

1. Bộ truyền động (đai, truyền xích, xích nhựa)

Bộ truyền động là hệ thống truyền lực từ động cơ đến các bộ phận chuyển động.

Đai truyền giúp truyền chuyển động quay với ưu điểm hoạt động êm, giảm rung, hiệu suất cao.

Truyền xích dùng trong các hệ thống cần lực lớn, chịu tải nặng.

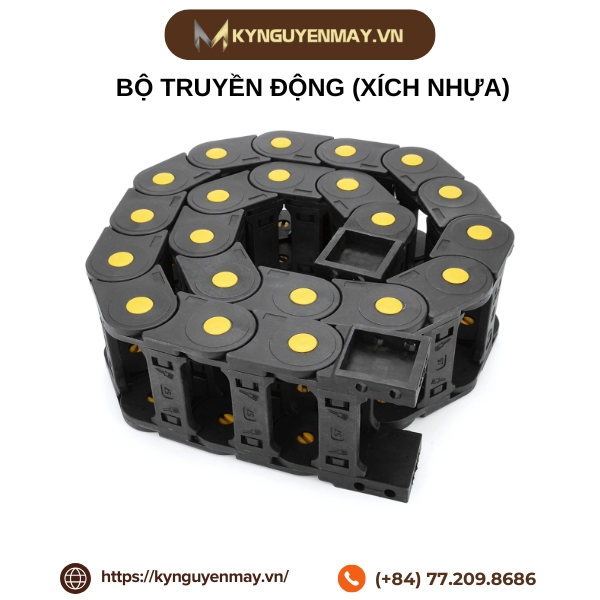

Xích nhựa (dây xích nhựa luồn dây điện máy CNC) là cải tiến hiện đại giúp bảo vệ và dẫn hướng dây cáp điện, ống dầu, dây tín hiệu tránh va đập, mài mòn trong chuyển động liên tục, chịu được nhiệt độ từ -40°C đến 130°C, tuổi thọ lên đến 1 triệu chu kỳ uốn cong, rất phù hợp cho động cơ và các chi tiết chuyển động của máy CNC.

2. Hệ thống làm mát và làm lạnh spindle

Spindle quay tốc độ cao sẽ sinh nhiệt lớn, cần hệ thống làm mát để giữ nhiệt độ ổn định, đảm bảo độ bền và hiệu suất động cơ.

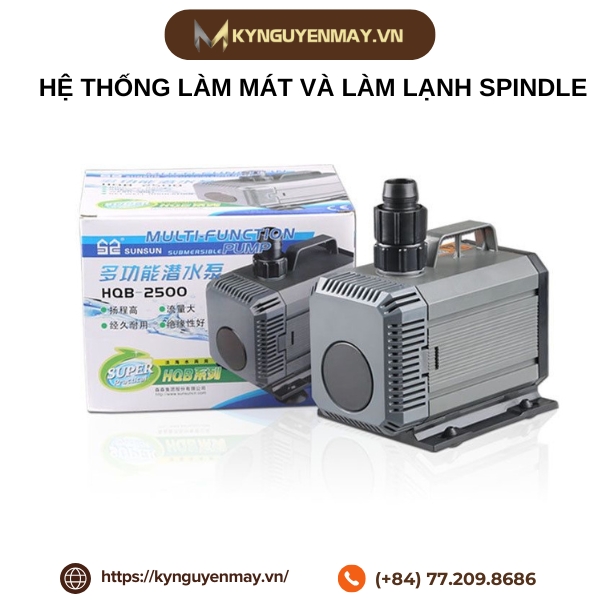

Bơm nước làm mát spindle được nhập khẩu chính hãng, có công suất và lưu lượng phù hợp giúp luân chuyển nước làm mát liên tục.

Ngoài ra còn có hệ thống làm lạnh bổ trợ giúp tăng khả năng tản nhiệt, bảo vệ spindle hoạt động ổn định suốt thời gian dài.

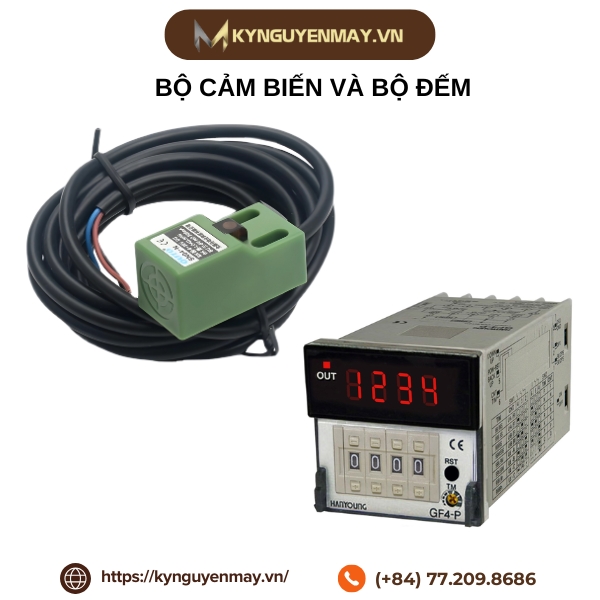

3. Bộ cảm biến và bộ đếm

Cảm biến dòng nước chảy dùng để phát hiện và bảo vệ hệ thống nước làm mát, tránh máy bơm hoạt động khi không có nước chảy, giúp tránh cháy máy.

Bộ đếm được tích hợp để điều khiển và giám sát thời gian, số chu kỳ hoạt động, giúp máy CNC vận hành chính xác hơn và an toàn hơn.

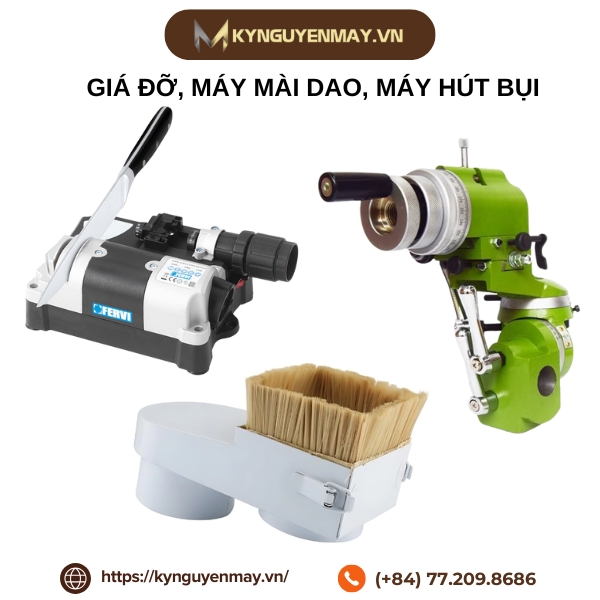

4. Linh kiện khác: Giá đỡ, máy mài dao, máy hút bụi

Giá đỡ (roller) dùng để hỗ trợ các chi tiết, giảm ma sát khi chuyển động trên máy, giúp tăng độ ổn định và tuổi thọ máy.

Máy mài dao CNC là thiết bị chuyên dụng để mài, sắc bén dụng cụ cắt trên máy CNC, giúp duy trì chất lượng gia công và kéo dài tuổi thọ dao.

Máy hút bụi CNC giữ vệ sinh máy và môi trường làm việc, hạn chế bụi bẩn ảnh hưởng đến hệ thống cơ khí và điện tử, đảm bảo máy hoạt động trơn tru và bền bỉ.

Chế tạo máy CNC từ linh kiện máy CNC tự chế giá rẻ không chỉ giúp bạn tiết kiệm chi phí đáng kể mà còn nâng cao kỹ năng kỹ thuật và khả năng sáng tạo trong lĩnh vực cơ khí - tự động hóa. Qua việc lựa chọn linh kiện phù hợp và hiểu rõ nguyên lý hoạt động, bạn hoàn toàn có thể sở hữu một chiếc máy CNC hiệu quả, độ bền cao và đáp ứng chính xác các yêu cầu gia công. Đây chính là bước đệm vững chắc giúp các cá nhân và doanh nghiệp nhỏ phát triển sản xuất theo hướng công nghiệp hóa hiện đại, góp phần nâng cao giá trị và năng suất trong ngành cơ khí Việt Nam.
