Thanh Ray Trượt Vuông HIWIN HGR15, HGR20, HGR25, HGR30, HGR45, HGR55, HGR65

Mô tả
Chính sách thanh toán
Chính sách vận chuyển
Đánh giá sản phẩm

Thanh trượt HIWIN HGR là một trong những thiết bị dẫn động tuyến tính không thể thiếu trong các máy tự động. Đây là sản phẩm thường được cố định chặt trên thân máy cùng với con trượt. Hãy cùng chúng tôi tìm hiểu những ứng dụng độc đáo của linh kiện này nhé.

Video Thanh trượt HIWIN HG W45CC

Ray trượt vuông HIWIN HG 15, 20, 25, 30, 35 là gì?

Tên sản phẩm: Thanh ray trượt HIWIN HGR
Thương hiệu: HIWIN
Dòng con trượt: Chịu tải nặng
Hệ số ma sát: Ray HIWIN này giảm hệ số ma sát xuống còn 1/50 so với dẫn hướng trượt thông thường.
Xuất xứ: Đài Loan, Trung Quốc
Danh mục: Thanh trượt | Thanh trượt vuông

thanh trượt HIWIN HG

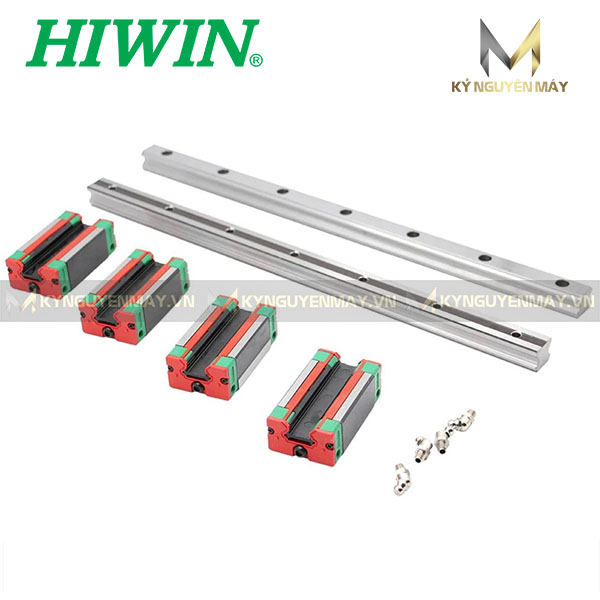

Ảnh Ray trượt HIWIN

Đặc tính kĩ thuật của ray trượt vuông HIWIN HG

Thanh ray trượt HIWIN HG được thiết kế chỉ sử dụng cho con trượt HIWIN HG và con trượt HIWIN QH nên cấu tạo rãnh cung của 2 dòng bạc đạn trượt phải bằng nhau để tịnh tiến được trơn tru, êm mượt nhất. Ngoài ra, còn một số đặc tính của block ray trượt HIWIN HG như:

Chất liệu: thép 45 #, Gcr15;
Độ cứng: HRC58 ± 2 (Gcr15: HRC60 ± 2);
Độ chính xác: g6;
Độ cong: Dưới 5μM/100mm;
Độ dày mạ chrome: 30μM (Rmax);
Bề mặt gồ ghề: Dưới 1.5μM (Rmax);
Bề mặt cứng dày 0.8μ ~ 3mm;
Đường kính ngoài: 15mm đến 66mm;
Chiều dài tối đa của thanh ray trượt vuông là 4m.

Đặc tính kĩ thuật của ray trượt vuông HIWIN HG

Ảnh đặc tính kĩ thuật của ray trượt vuông HIWIN HG

Các loại thanh trượt bi HIWIN HG 15, 20, 25, 30, 35, 45, 55, 65

Rail HIWIN HG được chia làm nhiều mã khác nhau dưa theo kích thước trục:

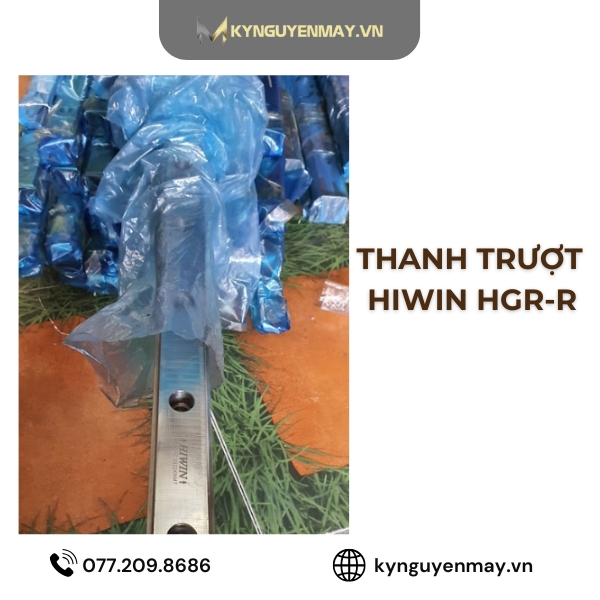

1. Mã HGR-R (bắt vít từ trên xuống):

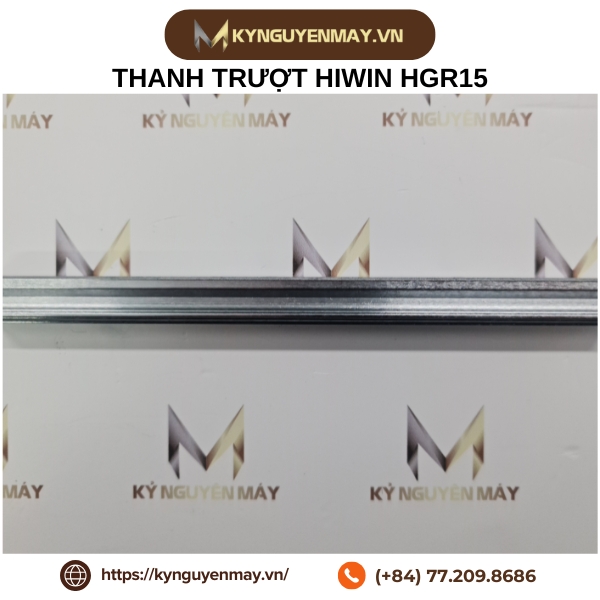

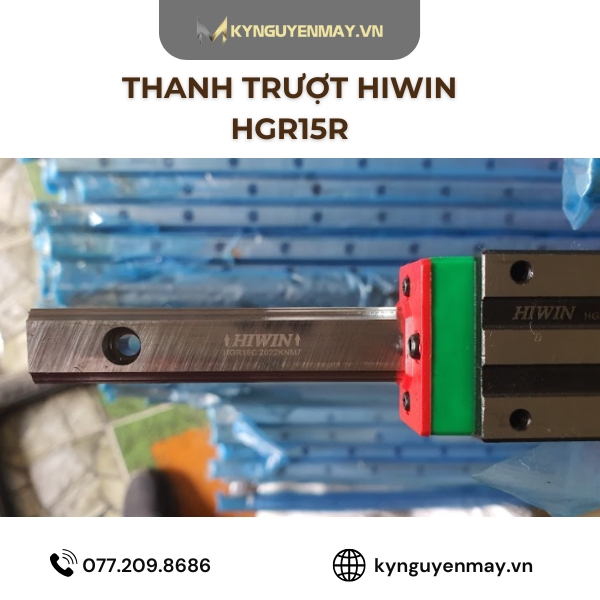

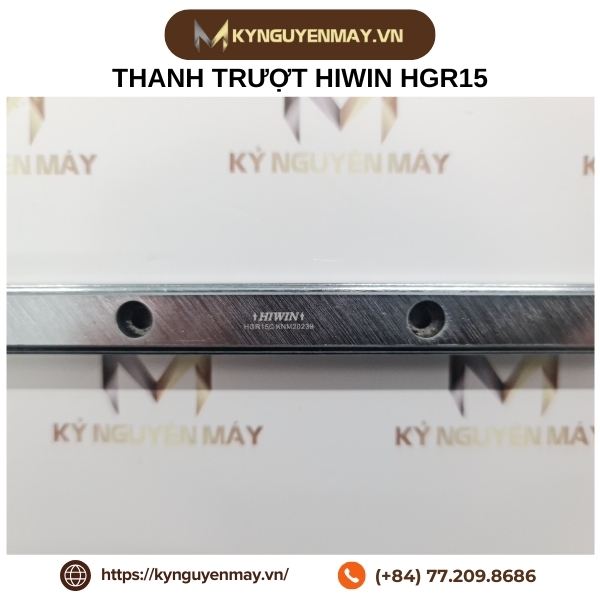

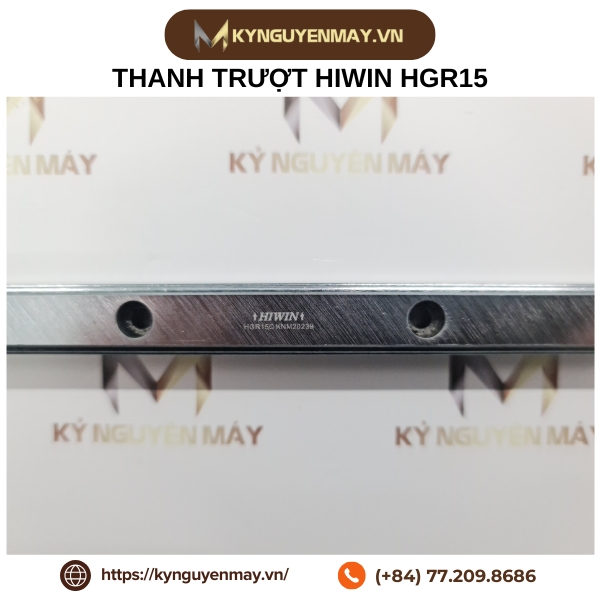

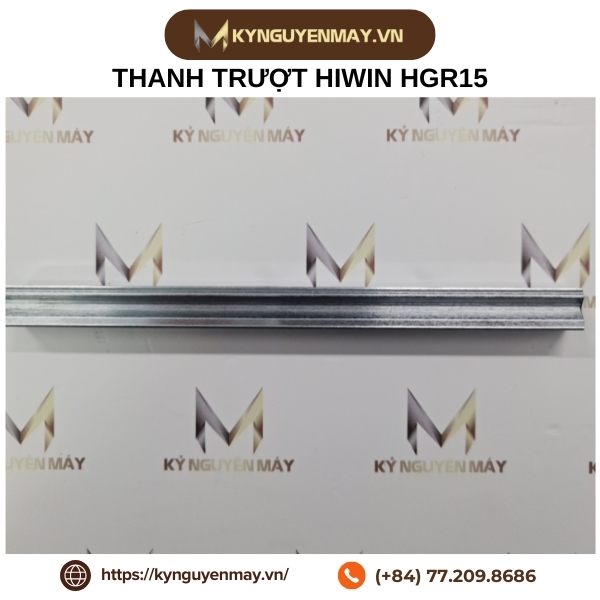

Ray trượt vuông 15 HIWIN HGR15R (HIWIN 15)
Ray trượt vuông 20 HIWIN HGR20R (HIWIN 20)
Ray trượt vuông 25 HIWIN HGR25R (HIWIN 25)
Ray trượt vuông 30 HIWIN HGR30R (HIWIN 30)
Ray trượt vuông 35 HIWIN HGR35R (HIWIN 35)

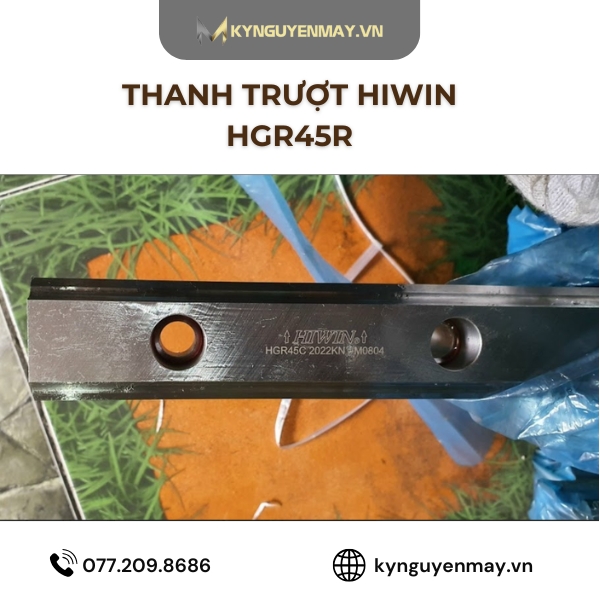

Ray trượt vuông 45 HIWIN HGR45R (HIWIN 45)
Ray trượt vuông 55 HIWIN HGR55R (HIWIN 55)
Ray trượt vuông 65 HIWIN HGR65R (HIWIN 65)

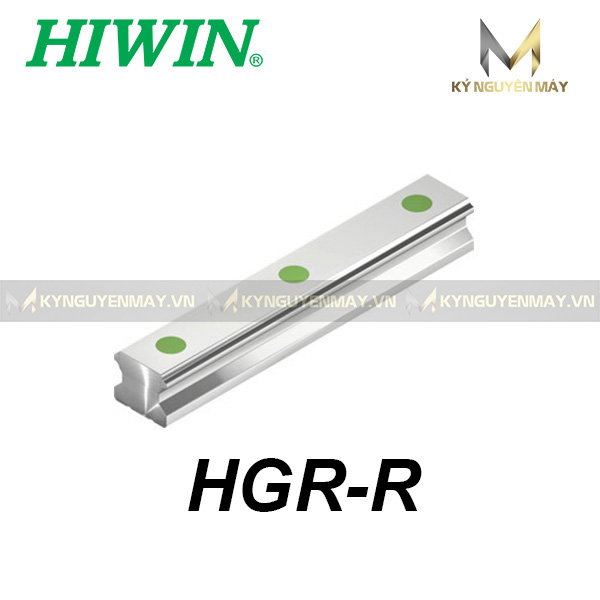

Ray trượt vuông HIWIN HGR-R

Ảnh Ray trượt vuông HIWIN HGR-R

2. Mã HGR-T (bắt vít từ dưới lên):

Thanh trượt HIWIN HGR15T (HIWIN 15mm rail)
Thanh trượt HIWIN HGR20T (HIWIN 20mm rail)
Thanh trượt HIWIN HGR25T (HIWIN 25mm rail)
Thanh trượt HIWIN HGR30T (HIWIN 30mm rail)
Thanh trượt HIWIN HGR35T (HIWIN 35mm rail)
Thanh trượt HIWIN HGR45T (HIWIN 45mm rail)
Thanh trượt HIWIN HGR55T (HIWIN 55mm rail)
Thanh trượt HIWIN HGR65T (HIWIN 65mm rail)

Thanh trượt dẫn hướng HIWIN HGR-T

Ảnh Thanh trượt dẫn hướng HIWIN HGR-T

Ký hiệu trên thanh ray trượt HIWIN HGR

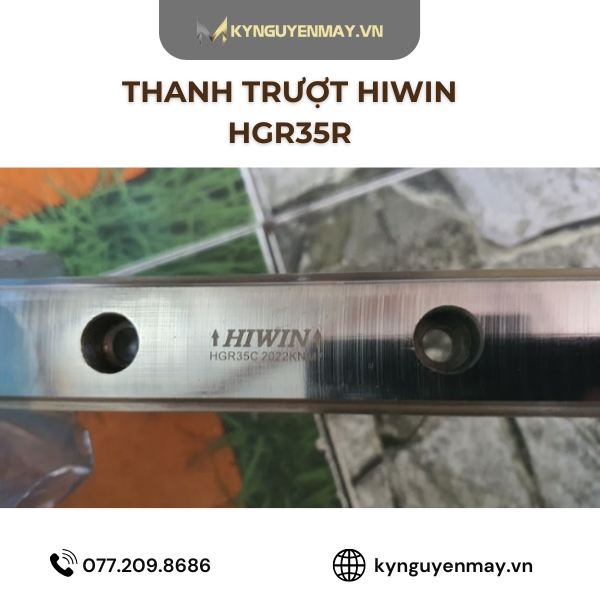

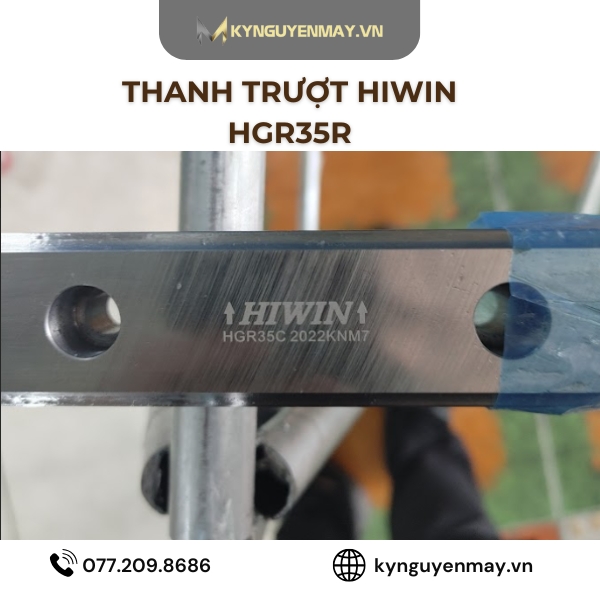

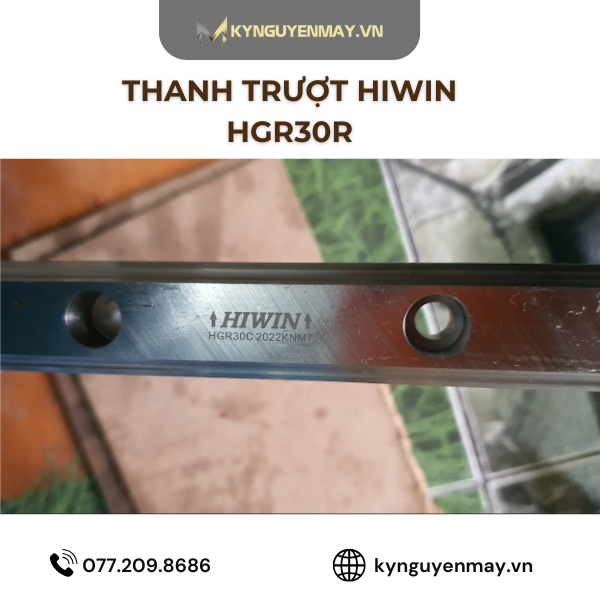

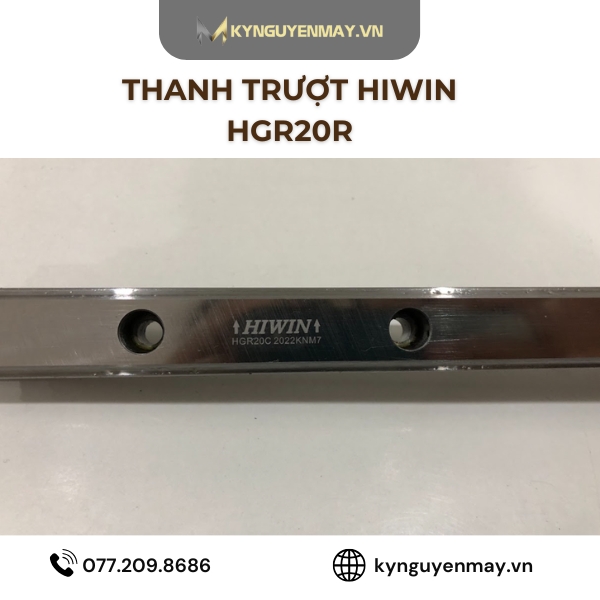

Tại sao lại có sự khác biệt giữa ký hiệu thực tế được khắc trên ray và mã đặt hàng tiêu chuẩn trong tài liệu kỹ thuật? Ví dụ, trên các thanh trượt HIWIN thực tế thường in ký hiệu HGR20C thay vì HGR20R/ HGR20T như trong catalog.

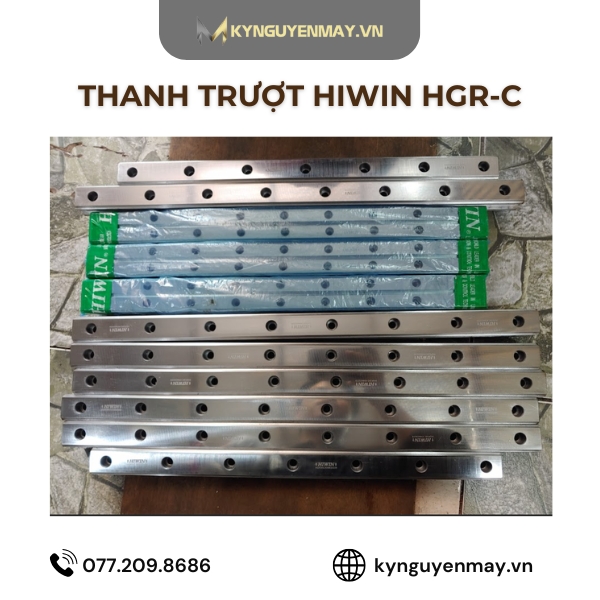

Lý do in HGR20C thay vì HGR20R:

R: là đặc tính về kiểu lắp đặt, thường được thể hiện trong mã đặt hàng hoặc catalog để phân biệt với các loại ray lắp từ dưới ("T"), nhưng trên ray thực tế, nhà sản xuất ưu tiên in mã kích thước và cấp chính xác (C) để người dùng dễ nhận biết thông số quan trọng nhất khi lắp đặt hoặc bảo trì.
C cũng là ký hiệu mặc định cho đa số ray tiêu chuẩn, vì vậy việc in HGR20C vẫn đảm bảo nhận diện đúng chủng loại, kích thước và cấp chính xác của sản phẩm.

Sử dụng thanh trượt HIWIN HG giúp ích nhiều cho các dòng máy móc tự động, tạo độ chính xác cao, mang đến hiệu quả kinh tế và chất lượng vượt trội. Lựa chọn ngay KYNGUYENMAY.VN để có được các sản phẩm chất lượng cao, giá thành rẻ.
