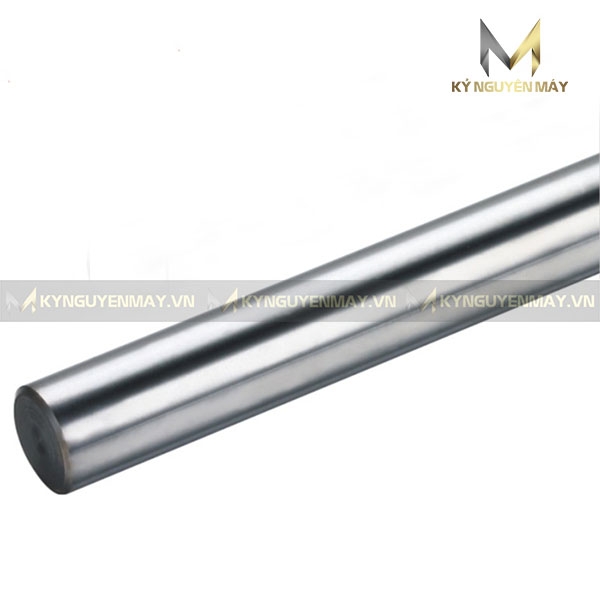

Thanh trượt tròn

Thanh trượt tròn là một phần không thể thiếu trong bộ thanh ray trượt cùng với con trượt tròn tịnh tiến trơn tru tạo ra năng suất hiệu quả trong quá trình sử dụng. Ray trượt tròn có những ưu điểm nổi bật và được sử dụng hầu hết trong máy cơ khí góp phần phát triển các ngành công nghiệp tự động hóa. Với các kích thước nhỏ phi 6 đến phi 16, thanh trượt tròn còn được coi là thanh trượt mini.

Bảng giá thanh trượt tròn dẫn hướng phi 8, 12, 16, 25 mới nhất

Bạn đang tìm kiếm giải pháp thanh ray trượt tròn với giá cả cạnh tranh? Chúng tôi sẽ giúp bạn dễ dàng lựa chọn sản phẩm phù hợp. Với kinh nghiệm nhiều năm trong lĩnh vực linh kiện cơ khí và đội ngũ nhân viên giàu kinh nghiệm, chúng tôi cam kết mang đến cho bạn những sản phẩm chất lượng cao nhất, đảm bảo đầy đủ bạc đạn trượt HS code, thủ tục hải quan đầy đủ. Bảng giá sản phẩm dưới chỉ mang tính chất tham khảo và có thể thay đổi tùy thuộc vào từng thời điểm, số lượng đặt hàng và các chương trình khuyến mãi. Liên hệ ngay để được tư vấn miễn phí!

Lưu ý: Chiều dài tối đa của thanh ray trượt tròn các phi từ 6mm đến 60mm là 4m. Tại KYNGUYENMAY.VN có gia công cắt lẻ thanh dẫn hướng tròn theo yêu cầu của Quý khách. Xin vui lòng cung cấp bản vẽ kỹ thuật để cắt đúng kích thước chính xác nhất. Vì tùy vào mỗi kích thước của trục trượt tròn nên sẽ có giá khác nhau, vui lòng gọi HOTLINE: 077.209.8686 để được tư vấn cắt đúng kích thước theo yêu cầu và báo giá. Ngoài ra, quý khách có thể tham khảo thêm các thanh ray trượt khác của chúng tôi.

>> Tham khảo thêm BẢNG GIÁ CÁC LOẠI THANH RAY TRƯỢT PHỔ BIẾN NHẤT

Giới thiệu về thanh trượt tròn

Thanh trượt tròn còn thường được gọi là ray trượt tròn, trục trơn là một linh kiện cơ khí chuyên dụng cho các hoạt động dẫn hướng, chuyển động tuyến tính. Như tên gọi của sản phẩm, thanh trượt tròn có tiết diện tròn, được làm từ thép chịu lực và vỏ mạ crom chống gỉ, chống ăn mòn.

Vai trò chính của sản phẩm đó chính là đảm bảo cho các bộ phận di chuyển theo một đường thẳng chính xác, trơn tru và ổn định. Sự khác nhau giữa thanh trượt vuông và thanh trượt tròn, để so sánh với thanh trượt vuông thì thanh trượt tròn có phần kém hơn về khoản chịu lực nhưng bởi thiết kế dạng ty tròn đơn giản mà sẽ tạo ra ma sát không đáng kể và dễ dàng lắp đặt, bảo dương.

Được đánh giá là một linh kiện có thiết kế tối giản, thanh trượt tròn chỉ có thành phần chính là ray trượt trụ hình tròn. Ngoài ra, để hoàn thiện một hệ thống dẫn hướng, con trượt tròn cần được sử dùng chung với các loại linh kiện khác như: gối đỡ, con trượt,...

Thông số và đặc tính kỹ thuật của thanh dẫn hướng trượt tròn

1. Thông số kỹ thuật thanh trượt tròn chung:

• Chất liệu: thép 45 #, Gcr15;
• Độ cứng: HRC58 ± 2 (Gcr15: HRC60 ± 2);
• Độ chính xác: g6;
• Độ cong: dưới 5μM/100mm;
• Độ dày mạ chrome: 30μM (Rmax);
• Bề mặt gồ ghề: dưới 1.5μM (Rmax);
• Bề mặt cứng dày: 0.8μ ~ 3mm;

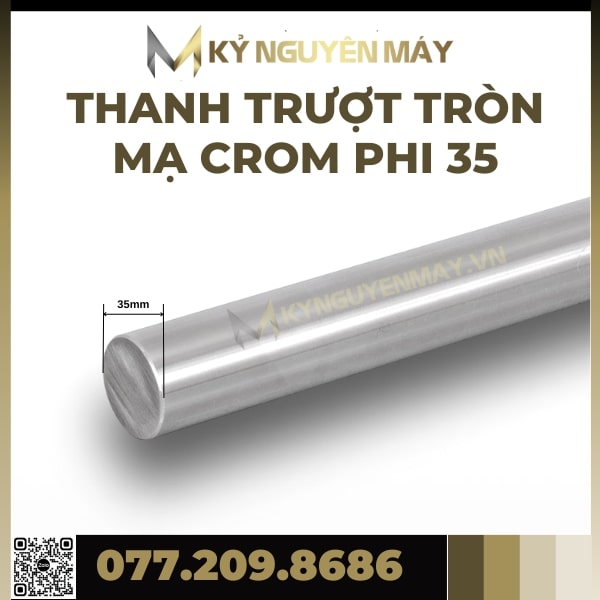

• Thông số đường kính ngoài (phi): 6mm, 8mm, 10mm, 12mm, 16mm, 20mm, 25mm, 30mm, 35mm, 40mm, 50mm, 60mm;
• Thông số chiều dài tối đa của ray bi trượt tròn: 4m.

2. Thông số chi tiết

3. Model thường gặp

Để thuận tiện cho việc theo dõi và lựa chọn, sau đây là danh sách các mã thanh trượt tròn được liệt kê theo đường kính, bao gồm cả những mã có ghi chú "phi" và "mm":

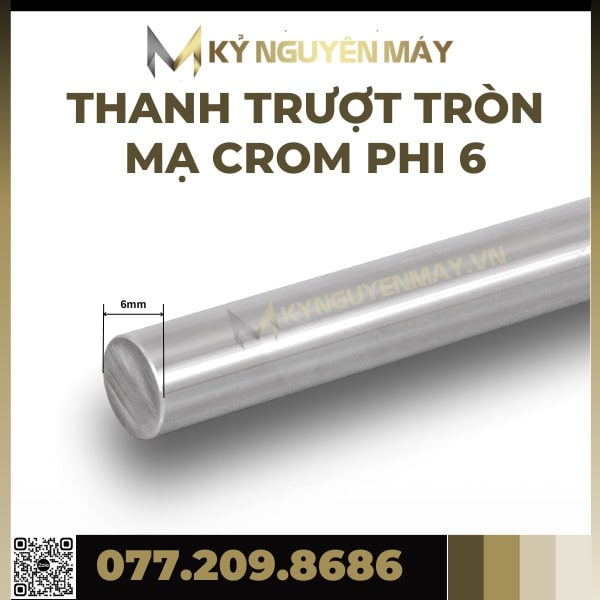

• Trục 6mm: thanh trượt tròn phi 6
• Trục 8mm: thanh trượt tròn phi 8, thanh trượt tròn 8mm

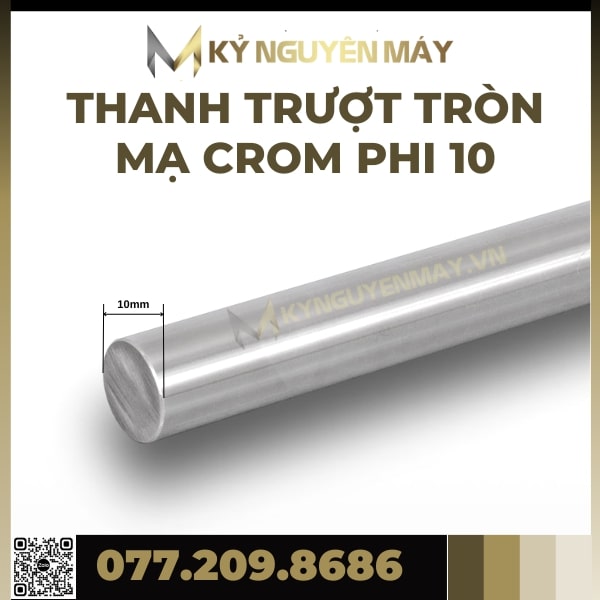

• Trục 10mm: thanh trượt tròn phi 10
• Trục 12mm: thanh trượt tròn phi 12, thanh trượt tròn 12mm
• Trục 16mm: ray trượt tròn phi 16, thanh trượt tròn phi 16, thanh trượt tròn 16mm
• Trục 20mm: thanh trượt phi 20, thanh trượt tròn phi 20, ray trượt tròn phi 20, thanh trượt tròn 20mm
• Trục 25mm: thanh trượt tròn phi 25
• Trục 30mm: thanh trượt tròn phi 30, ray trượt tròn phi 30, thanh trượt phi 30

Tính năng nổi bật của thanh trượt tròn

Thanh trượt tròn được sử dụng trong ngành công nghiệp vì có tính ứng dụng cao và ưu điểm như:

• Thanh trượt tròn dẫn hướng được chế tạo từ thép carbon cao nên có độ bền lớn và tuổi thọ cao trong quá trình sử dụng;
• Con trượt tròn đạt tốc độ cao khi đang chuyển động trên thanh trượt tròn
• Thanh trượt tròn khả năng thích ứng trong môi trường công nghiệp nhờ mạ lớp crom;
• Bộ thanh ray trượt được thiết kế đa dạng mẫu mã và kích thước đường kính ngoài;
• Chiều dài tối đa lên tới 4m đáp ứng mọi nhu cầu ứng dụng trong ngành công nghiệp;
• Hoạt động trơn tru, giảm tiếng ồn trong quá trình tịnh tiến;
• Lắp đặt ray trượt dễ dàng, nhanh chóng;
• Giá thành rẻ nên dễ dàng tìm mua thanh trượt tròn và tiết kiệm thời gian thay thế, bảo trì.

Hệ thống hoàn chỉnh cùng thanh trượt tròn

Một hệ thống dẫn hướng hoàn chỉnh sử dụng thanh trượt tròn không chỉ bao gồm thanh trượt tròn mà còn nhiều thành phần khác nữa để đảm bảo hoạt động trơn tru, chính xác và bền bỉ. Các thành phần chính và chức năng:

Các loại thanh trượt phổ biến nhất hiện nay

Thanh trượt tròn là một chi tiết máy đơn giản nhưng bởi nhu cầu sử dụng đa dạng nên cũng cần phong phú các loại thanh trượt tròn khác nhau. Sau đây là các dòng thanh trươt tròn phổ biến nhất trên thị trường:

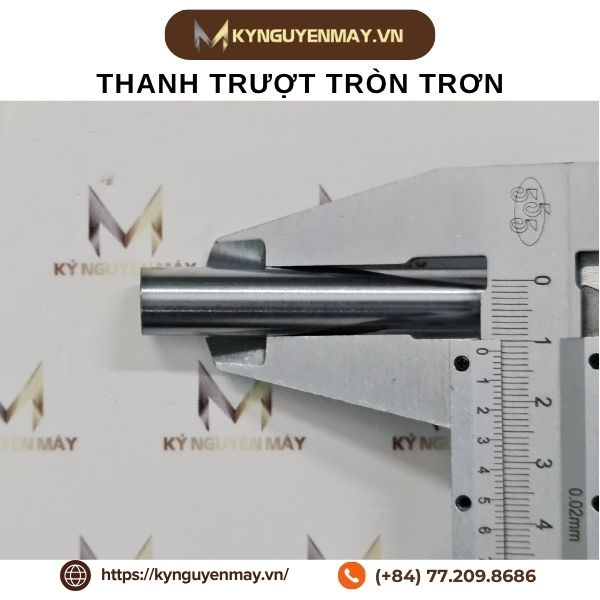

• Thanh trượt tròn trơn

• Thanh trượt tròn rỗng

• Thanh trượt tròn có đế

Ứng dụng phổ biến của thanh trượt tròn

Với những ưu điểm và tính năng nổi bật giúp ray trượt tròn (thanh dẫn hướng tròn) được ứng dụng rộng với các thiết bị cơ khí như:

• Máy Plasma CNC;
• Máy in 3D
• Máy cắt Laser;
• Máy khắc gỗ CNC;
• Cánh tay robot công nghiệp;
• Dây chuyền, băng chuyền tự động;
• Máy ép nhựa;
• Máy bóc xếp tự động,...

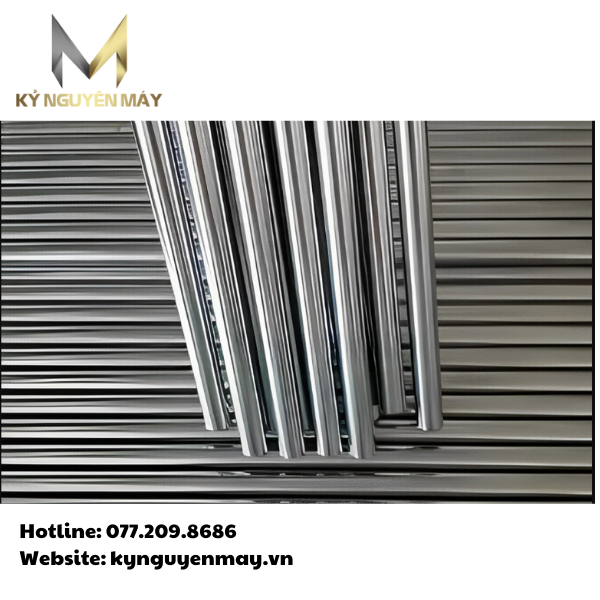

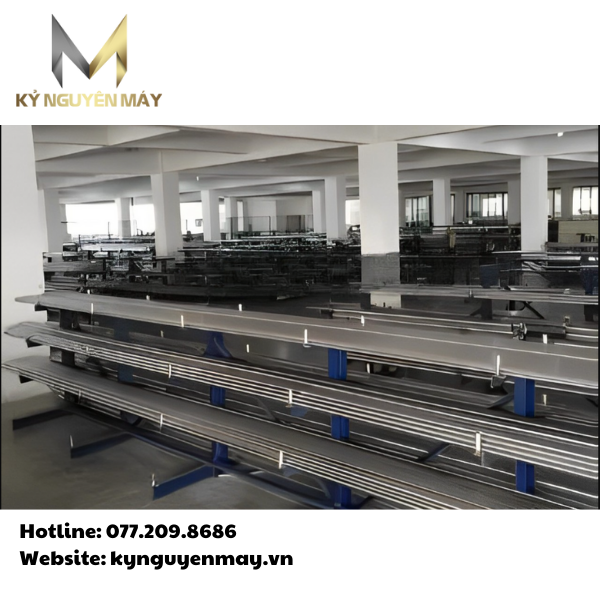

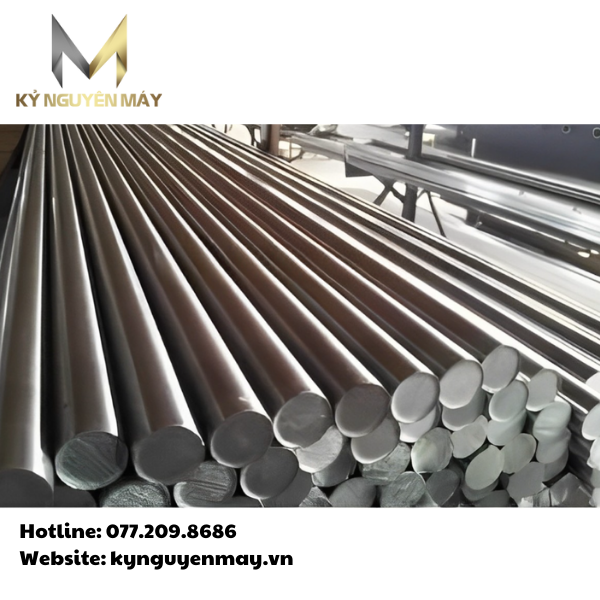

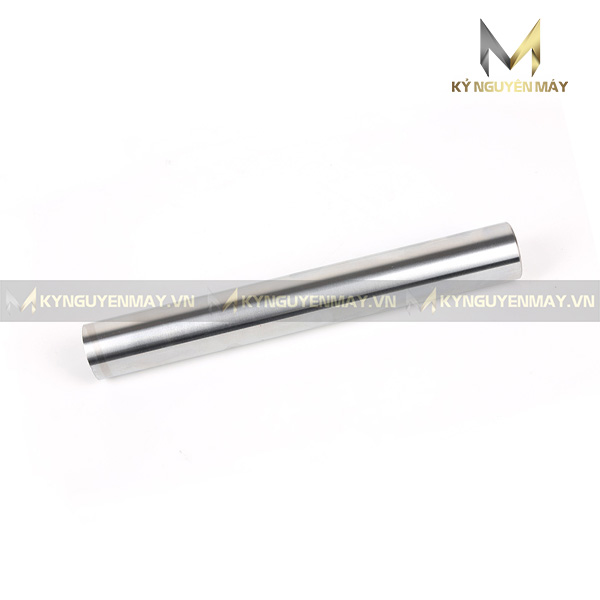

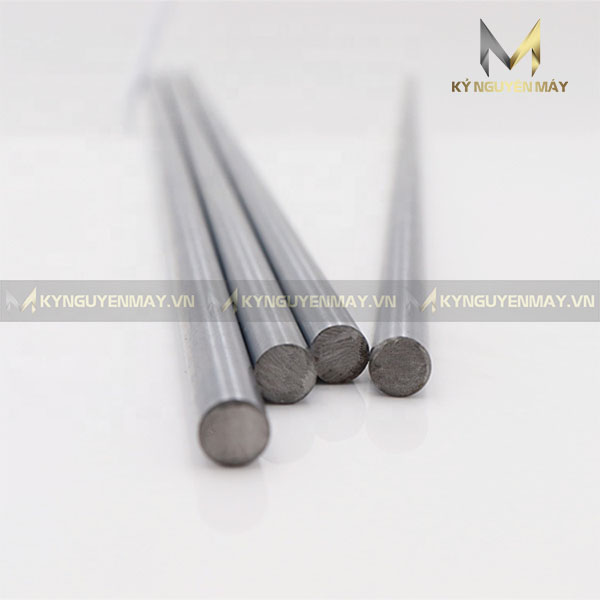

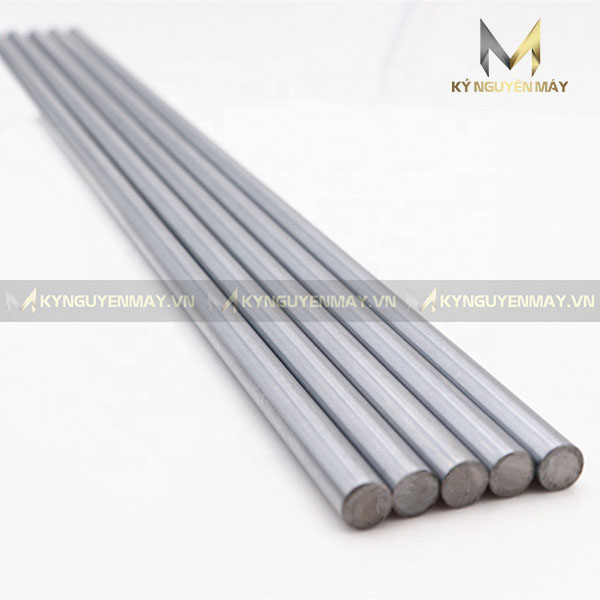

Hình ảnh thực tế thanh trượt tròn (thanh dẫn hướng tròn)

Thanh trượt tròn đang được ứng dụng phổ biến trong các ngành công nghiệp tự động hoá. Vì có tính ứng dụng cao nên dòng thanh trượt tròn luôn được săn đón nhưng cũng vì lý do trên nên nhiều nơi cung ứng hàng kém chất lượng làm ảnh hưởng đến chất lượng, năng suất lao động và cả thời gian thay thế, bảo trì. Tại KYNGUYENMAY.VN nơi bán thanh trượt tròn chất lượng cao và giá cả phải chăng - Không chỉ lựa chọn được bộ thanh ray trượt đảm bảo tiêu chuẩn mà còn tiết kiệm thời gian thay thế phụ kiện vì hàng luôn có sẵn.
