Máy tiện cụt là gì? Cấu tạo - công dụng - nguyên lý - ưu nhược điểm và ứng dụng

Đối với các xưởng cơ khí sửa chữa và gia công đơn chiếc, không phải lúc nào cũng có điều kiện đầu tư máy tiện đứng hay máy tiện bàn sàn chuyên xử lý chi tiết “quá khổ”. Trong bối cảnh đó, máy tiện cụt trở thành một giải pháp linh hoạt, tận dụng khung máy tiện ngang truyền thống nhưng mở rộng đáng kể khả năng gia công đường kính lớn, đặc biệt là chi tiết dạng đĩa, bánh đà, puly, bánh răng hay bích nối. Bài viết này sẽ giúp làm rõ khái niệm máy tiện cụt là gì, cấu tạo đặc trưng, nguyên lý hoạt động, ưu nhược điểm và các ứng dụng thực tế trong sản xuất - sửa chữa cơ khí.

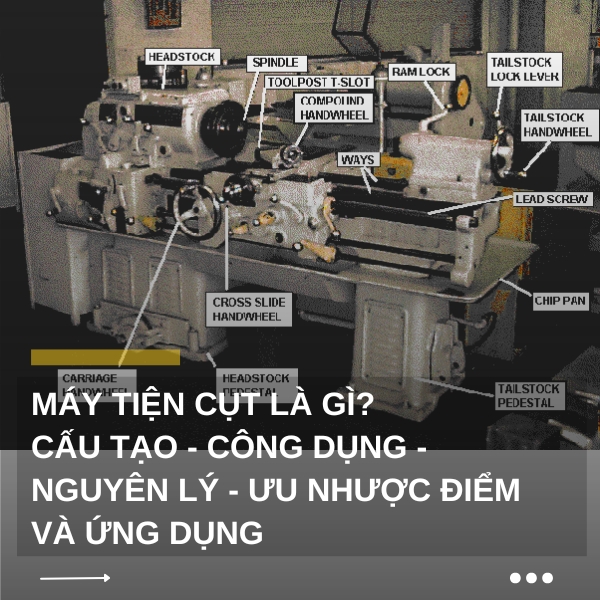

Ảnh Máy tiện cụt là gì? Cấu tạo - công dụng - nguyên lý - ưu nhược điểm và ứng dụng

Máy tiện cụt là gì?

Máy tiện cụt (tên tiếng anh thường gọi Gap Bed Lathe/ Break Bed Lathe) là loại máy tiện cơ khí chuyên tiện vật liệu kim loại hoặc tiện gỗ mà trên phần giường trước, giữa ụ trước và bàn dao có một đoạn giường tháo rời hoặc lật lên được. Khi tháo đoạn này ra sẽ tạo thành một khoảng hở lớn, cho phép chi tiết có đường kính rất lớn quay lọt xuống, mở rộng đáng kể dải kích thước chi tiết mà máy có thể gia công.

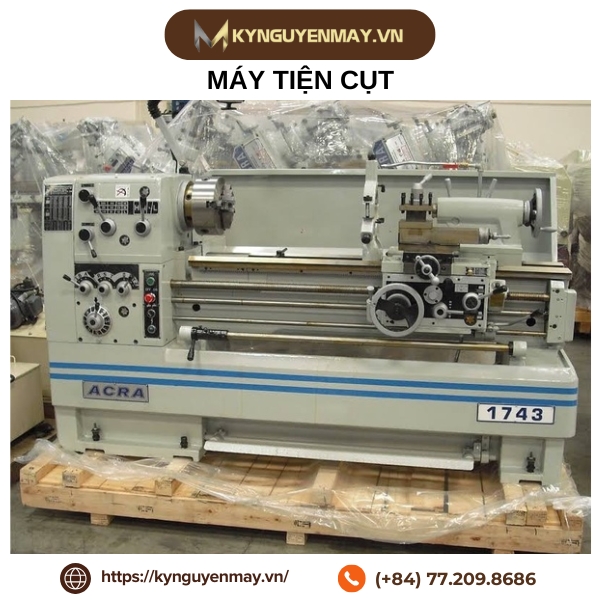

Ảnh Máy tiện cụt

> CÓ THỂ BẠN QUAN TÂM: MÁY TIỆN CỤT SPARK CK64150/ CK64200/ CK64250

Cấu tạo của máy tiện cụt gồm những bộ phận nào?

Tương tự như cấu tạo máy tiện CNC, các bộ phận chính của máy tiện cụt bao gồm:

1. Ụ trước/ hộp trục chính (Headstock)

Ụ trước chứa trục chính, hộp số, bộ truyền động, động cơ, là nơi lắp mâm cặp hoặc tấm chắn để kẹp chi tiết. Với máy tiện cụt, ụ trước thường rất cứng vững, trục chính đường kính lớn, ổ lăn/ ổ trượt chịu tải cao để quay được đĩa, bánh đà, puly lớn và nặng.

2. Ụ sau (Tailstock)

Ụ sau nằm phía đối diện ụ trước, trượt dọc trên băng máy để chống tâm hoặc gá mũi khoan, doa. Trên máy tiện cụt, ụ sau thường dùng ít hơn (do chi tiết ngắn), nhưng vẫn cần cho các trường hợp tiện trục ngắn, hoặc chống tâm khi chi tiết nặng quay ở tốc độ cao.

3. Mâm cặp (Chuck)

Đây là bộ phận kẹp phôi lên trục chính: mâm cặp 3 chấu, 4 chấu, hoặc tấm chắn có rãnh chữ T để bắt bulông. Máy tiện cụt ưu tiên mâm cặp kích thước lớn, đường kính lớn hơn nhiều so với máy tiện thường cùng cỡ giường, nhằm kẹp đĩa, bánh răng, bánh xe có đường kính lớn.

4. Bàn xe chạy dao (Carriage)

Bàn xe dao máy tiện là cụm bàn xe trượt dọc theo băng máy, mang toàn bộ cơ cấu dao. Trên máy tiện cụt, hành trình bàn chạy dao thường ngắn hơn máy tiện trụ dài nhưng được thiết kế để có thể tiến sát mâm cặp, thuận lợi cho tiện mặt đầu và doa các bề mặt gần trục chính.

5. Thân máy (Bed)

Thân máy tạo khung xương và dẫn hướng thẳng cho bàn xe chạy dao và ụ sau. Với máy tiện cụt, đoạn băng ngay trước mâm cặp có thể được làm dạng rãnh tháo được hoặc băng cụt ngắn, mục đích là tạo khoảng hở cho chi tiết đường kính lớn lọt xuống mà không va vào băng.

6. Bàn xe ngang (Cross slide)

Bàn xe ngang di chuyển vuông góc với trục chính, dùng để tiện mặt đầu, cắt đứt, tiện vai. Ở máy tiện cụt, chi tiết này rất quan trọng vì máy chủ yếu làm việc ở nguyên công tiện mặt, nên cơ cấu trượt phải cứng vững, hành trình đủ để quét hết bề mặt đĩa lớn từ tâm ra ngoài.

7. Tay quay (Handwheel)

Tay quay điều khiển dịch chuyển bàn xe dọc, bàn xe ngang, hoặc ụ sau theo chế độ chạy tay. Máy tiện cụt thường có tay quay với tỉ số truyền đủ mịn để người vận hành điều chỉnh dao chính xác khi tiện mặt các chi tiết yêu cầu độ phẳng cao.

8. Ổ dao (Tool post)

Ổ dao là nơi kẹp dao tiện, có thể là kiểu vuông, kiểu nhanh, hoặc đầu rơ‑von‑ve. Đối với máy tiện cụt, vị trí ổ dao được bố trí sao cho dao có thể vươn tốt khi tiện mặt các chi tiết đường kính lớn, đồng thời giữ được độ cứng để hạn chế rung khi mặt tiếp xúc dài.

9. Bàn trượt góc (Compound rest)

Bàn trượt nhỏ đặt trên bàn xe ngang, có thể xoay một góc nhất định để tiện côn, tiện ren ngắn, hoặc điều chỉnh góc dao linh hoạt. Trên máy tiện cụt, bàn trượt góc hỗ trợ tiện vát mép, tiện côn nhỏ ở mép đĩa, hoặc cắt các bề mặt nghiêng trên chi tiết dạng đĩa.

10. Trục vít me (Lead screw)

Trục vít me chính dùng cho chạy dao ren tự động, ăn khớp với cơ cấu hộp chạy dao để tạo bước tiến chính xác. Máy tiện cụt vẫn có vít me để tiện ren trên trục ngắn, trục gá hoặc các đoạn ren nối trên chi tiết, dù công việc chính vẫn là tiện mặt và đường kính.

11. Trục chạy dao (Feed rod/ Ways)

Trục chạy dao truyền chuyển động tới hộp chạy dao trên bàn xe chạy dao để thực hiện chạy dao tự động khi tiện trụ, tiện mặt, tiện cắt đứt. Trên máy tiện cụt, trục chạy dao cho phép chạy dao tự động khi quét mặt đĩa lớn, giúp bề mặt phẳng đều, năng suất cao hơn so với xoay tay.

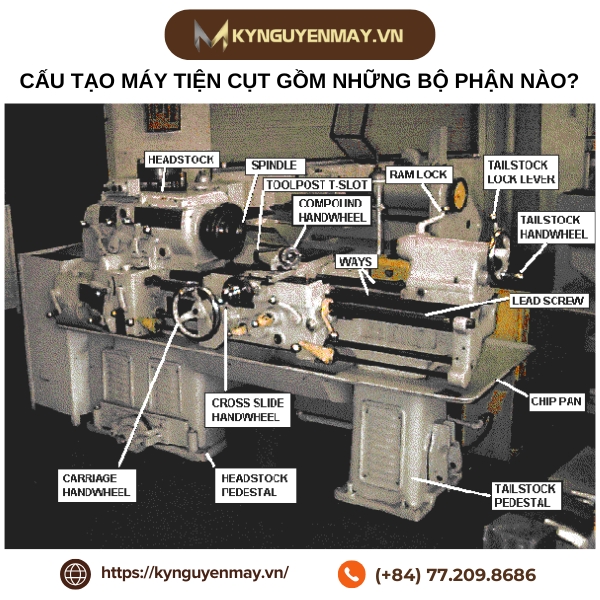

Ảnh Cấu tạo của máy tiện cụt gồm những bộ phận nào? - 11 bộ phận chính

Công dụng chính máy tiện cụt

• Gia công các chi tiết dài, đường kính lớn mà nếu dùng bàn máy tiêu chuẩn sẽ gây cản trở. Việc loại bỏ phần khe hở cho phép bàn trượt tiến về phía trước, nhờ đó trục chính và mâm cặp có thể gia công các chi tiết đường kính lớn mà không bị vướng.
• Gia công mặt phẳng và gia công các đầu của các chi tiết có đường kính rất lớn (bánh đà, ròng rọc, bánh răng, đĩa) được gắn trên trục chính hoặc trục gá, trong trường hợp bàn máy cản trở việc bàn trượt tiếp cận bề mặt.
• Gia công các chi tiết đúc hoặc cụm chi tiết có phần nhô ra hoặc gờ lớn, dễ gây vướng víu khi gia công trên dây chuyền liên tục.

Nguyên lý hoạt động của máy tiện cụt

Nguyên lý hoạt động chung của máy tiện cụt vẫn dựa trên hai yếu tố: phôi quay tròn trên trục chính và dao tiến tương đối so với phôi để bóc kim loại, chỉ khác là nó có thêm phần “băng cụt” tháo lắp được nên có hai chế độ làm việc.

Chế độ có lắp băng cụt:

Khi lắp đầy đủ băng cụt, máy làm việc như một máy tiện ngang vạn năng thông thường.

• Phôi được kẹp trên mâm cặp (hoặc giữa hai mũi tâm), quay tròn, dao tiến dọc và ngang để tiện trụ, tiện mặt, tiện ren… trong giới hạn đường kính văng tiêu chuẩn của máy.
• Tất cả các chuyển động (quay phôi, chạy dao dọc X/ Z, ren, cắt đứt…) diễn ra trên băng liên tục, độ cứng vững giường đảm bảo cho cả tiện tinh và tiện thô.

Chế độ tháo băng cụt:

Khi cần gia công chi tiết có đường kính lớn hơn đường kính văng tiêu chuẩn, người vận hành tháo phần băng cụt ngay trước mâm cặp ra, tạo thành một “khe hở” dưới mâm cặp.

• Chi tiết đường kính lớn được gá vào mâm cặp, phần đường kính lớn tạo khoảng trống nên không va vào giường; trục chính quay chi tiết, dao vẫn tiến ngang và dọc nhưng chủ yếu làm việc ở vùng rất gần mâm cặp.
• Ở chế độ này, máy thường chỉ gia công được mặt đầu, vai, hoặc đoạn ngắn gần mâm cặp (tiện phẳng mặt bánh đà, puly, đĩa lớn…), vì xa hơn sẽ không còn băng đỡ bàn xe đủ cứng vững.

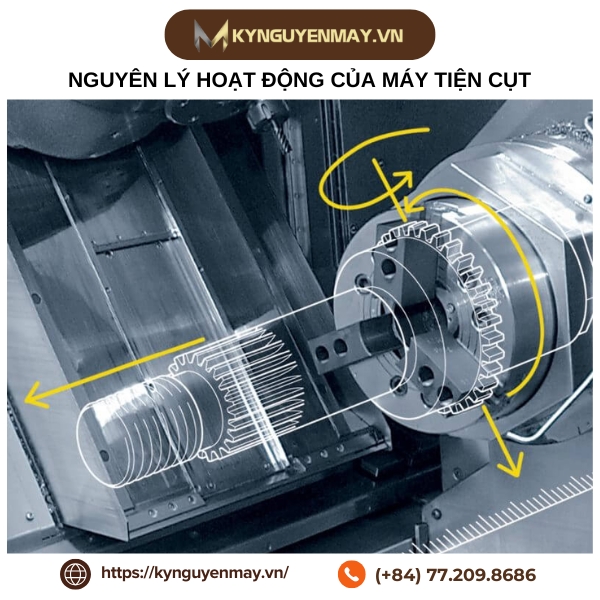

Ảnh Nguyên lý hoạt động của máy tiện cụt

Ưu điểm và hạn chế của máy tiện cụt

1. Ưu điểm

• Cho phép gia công các chi tiết đường kính rất lớn (bánh đà, puly, bánh răng, vành xe…) mà máy tiện ngang thông thường cùng cỡ giường không quay được, nhờ phần băng cụt tháo ra tạo khoảng hở cho chi tiết văng qua.
• Tận dụng lại khung máy tiện vạn năng, chỉ cần thiết kế thêm đoạn giường tháo lắp, nên chi phí đầu tư thấp hơn nhiều so với mua máy tiện đứng hoặc trung tâm tiện đường kính lớn chuyên dụng.
• Linh hoạt hai chế độ, khi lắp băng cụt thì dùng như máy tiện vạn năng bình thường. Khi tháo ra thì xử lý được một số chi tiết đặc biệt, phù hợp xưởng sửa chữa, bảo trì, gia công đơn chiếc.

2. Hạn chế

• Khi có đoạn giường tháo rời, độ cứng vững giường tại vị trí đó giảm; nếu tiện chạy dài qua vùng gap mà muốn chính xác cao phải rất cẩn thận, thường chỉ cho phép lượng chạy dao mỏng, chiều sâu cắt nhỏ.
• Khi bàn dao đang ở phía trên khoảng hở, không còn bề mặt giường liên tục đỡ, nên việc chạy nhanh hoặc gia công nặng dễ rung, phải dùng giá đỡ tâm động, steady rest hoặc follow rest để tăng độ ổn định.
• Trên máy tiện sản xuất hiện đại, kiểu giường có gap không còn phổ biến; người ta thay bằng các giải pháp khác như giường trượt kéo dài, máy tiện đứng, trung tâm tiện chuyên dụng đường kính lớn… phù hợp hơn cho sản xuất hàng loạt.

Ứng dụng của máy tiện cụt

1. Gia công chi tiết đường kính lớn

• Tiện mặt đầu bánh đà, puly, bánh răng, đĩa phanh, bánh xe, vành, bích lớn… khi đường kính vượt quá khả năng văng tiêu chuẩn của máy tiện ngang thông thường.
• Xử lý các bề mặt làm việc bị mòn, côn, lệch trên chi tiết lớn trong xưởng sửa chữa, bảo trì (tiện rà lại cho phẳng, đúng kích thước).
• Xưởng chế tạo tiện ống, vòng lớn lắp trên trục gá to, bàn dao cần chạy sát tâm trục để tiện mặt trong/ mặt ngoài gần mâm cặp.

2. Ứng dụng trong sửa chữa - bảo trì

• Xưởng sửa chữa ô tô, xe tải, máy công trình dùng máy tiện cụt để tiện lại tang trống phanh, bánh đà, moay‑ơ, vành đúc.
• Xưởng bảo trì thiết bị công nghiệp, xi măng, nhiệt điện… dùng để tiện các đĩa, bích, và chi tiết ghép lớn của trục, hộp số, quạt, bơm.

3. Ứng dụng trong chế tạo đơn chiếc

• Xưởng cơ khí nhỏ, xưởng prototype cần thỉnh thoảng gia công vòng, ống lớn, mặt bích, đĩa mẫu nhưng không đủ ngân sách cho máy tiện đứng hoặc tiện bàn sàn.
• Phù hợp các chi tiết hạng nặng, số lượng ít, yêu cầu linh hoạt: có thể vừa dùng như máy tiện vạn năng (khi lắp băng cụt) vừa dùng như máy chuyên tiện mặt đường kính lớn (khi tháo băng).

Ảnh Ứng dụng của máy tiện cụt

Thông qua việc nắm vững cấu tạo và nguyên lý, người dùng có thể khai thác tối đa ưu điểm của máy tiện cụt, chọn đúng bài toán gia công, đồng thời hạn chế các rủi ro về độ cứng vững, độ chính xác và an toàn khi xử lý chi tiết nặng, đường kính lớn. Hy vọng sau khi đọc xong, bạn có thể tự tin hơn khi tư vấn, lựa chọn hoặc vận hành máy tiện cụt trong xưởng, cũng như biết lúc nào cần chuyển sang các giải pháp khác như máy tiện đứng hoặc máy tiện bàn sàn chuyên dụng. Liên hệ ngay Kỷ Nguyên Máy qua hotline: 077. 209. 8686 để được giải đáp nhanh nhất!
