Khám phá công dụng của vòng bi bạc đạn trong ngành công nghiệp

Vòng bi dùng để làm gì? Công dụng cốt lõi của ổ bi trong máy móc là dùng để thay thế chuyển động trượt giữa 2 bề mặt thành chuyển động lăn của của hệ thống, giảm ma sát, chịu lực chị tải trọng đa dạng, định vị trục, đảm bảo truyền động ổn định và tăng tuổi thọ thiết bị. Kỷ Nguyên Máy sẽ giới thiệu 5 công dụng của bạc đạn, vòng bi dùng để làm gì cùng tìm hiểu nội dung chi tiết ở bài viết dưới đây nhé!

Ảnh Khám phá công dụng của vòng bi bạc đạn trong ngành công nghiệp

Công dụng cốt lõi của bạc đạn trong mọi thiết bị

Vòng bi để làm gì? Đóng vai trò như thế nào trong việc cho phép máy móc hoạt động trơn tru? - Đây là câu trả lời cho tác dụng hay công dụng của bạc đạn:

1. Giảm ma sát và chuyển hóa cơ năng (Ma sát trượt sang ma sát lăn)

Khi một trục quay tiếp xúc trực tiếp với lỗ lắp, hệ thống sẽ phát sinh ma sát trượt. Đây là lực cản cơ học rất lớn do diện tích tiếp xúc bề mặt cao, dẫn đến hệ số ma sát (μ) lớn, gây tiêu hao năng lượng nghiêm trọng, sinh nhiệt cao và đẩy nhanh quá trình mài mòn vật liệu.

Vòng bi giải quyết triệt để bài toán này bằng cách chuyển đổi ma sát trượt thành ma sát lăn. Nhờ cấu tạo gồm các phần tử lăn (bi cầu, bi đũa...) quay quanh trục chính mình giữa các rãnh, diện tích tiếp xúc lúc này chỉ là dạng điểm hoặc dạng đường cực kỳ nhỏ. Sự thay đổi đột phá này giúp giảm hệ số ma sát xuống chỉ còn từ 0.001 đến 0.005 (thấp hơn hàng chục lần so với ma sát trượt), từ đó triệt tiêu lực cản, hạ nhiệt độ vận hành và tối ưu hóa tối đa hiệu suất truyền động của máy móc.

2. Kiểm soát và định hướng tải trọng (Hướng tâm, dọc trục & hỗn hợp)

Trong quá trình vận hành, hệ thống truyền động luôn phát sinh những vector lực rất lớn giữa trục quay và bệ đỡ. Ổ lăn đóng vai trò là thành phần chịu tải cốt lõi, triệt tiêu nguy cơ biến dạng cơ học, đồng thời cố định độ đồng tâm của trục, giữ cho sai lệch vị trí luôn nằm trong dung sai cho phép.

Khả năng chịu tải của ổ lăn cực kỳ đa dạng và được phân loại nghiêm ngặt theo hướng tác dụng của lực:

• Tải trọng hướng tâm (Radial Load): Lực tác dụng vuông góc với đường tâm của trục.
• Tải trọng dọc trục (Axial Load): Lực tác dụng dọc theo hệ trục quay.
• Tải trọng hỗn hợp (Combined Load): Sự kết hợp đồng thời của cả hai lực trên, được tính toán quy đổi về tải trọng tương đương (P = X . Fr + Y.Fa).

Việc tính toán và lựa chọn đúng chủng loại ổ lăn theo đặc tính tải trọng không chỉ đảm bảo máy móc vận hành ổn định, ngăn ngừa sự cố mỏi vật liệu sớm, mà còn là yếu tố quyết định giúp tối ưu hóa chi phí bảo dưỡng và kéo dài vòng đời thiết bị.

3. Định vị trục và kiểm soát sai lệch tâm của chi tiết quay

Trong các kết cấu cơ khí động lực, vòng bi đóng vai trò là thành phần cốt lõi đảm nhận chức năng định vị hướng tâm và dọc trục của hệ trục quay so với phần vỏ tĩnh.

Khi trục vận hành ở vận tốc lớn, bất kỳ một sai lệch hình học nào dù là nhỏ nhất cũng có thể dẫn đến hiện tượng lệch tâm, mất cân bằng động và sinh ra độ đảo hướng tâm. Hệ lụy trực tiếp là kích động các rung động thứ cấp, đẩy nhanh quá trình mỏi vật liệu và gây phá hủy nghiêm trọng cấu trúc liên kết xung quanh (bánh răng, phớt chặn, trục máy).

Để kiểm soát triệt để thách thức này, hệ thống gối đỡ bạc đạn thường được bố trí theo nguyên lý Gối cố định nhằm khóa chặt vị trí trục trong không gian, kết hợp với Gối tự do để vừa duy trì tính định vị, vừa cho phép trục dịch chuyển linh hoạt nhằm bù trừ hiện tượng giãn nở nhiệt sinh ra khi máy nóng lên.

4. Duy trì độ ổn định động học và độ chính xác tuyệt đối của hệ thống truyền động

Trong các hệ thống chuyển động cơ khí, vòng bi là thành phần then chốt quyết định đến độ cứng vững động lực học và tính liên tục của chu trình vận hành. Nhờ cấu tạo gồm các phần tử lăn (bi cầu hoặc con lăn) được định vị chính xác bên trong rãnh chạy, vòng bi triệt tiêu ma sát tại vùng tiếp xúc, cho phép trục quay đạt vận tốc lớn mà vẫn kiểm soát được lượng nhiệt phát sinh.

Đặc biệt, các dòng vòng bi đáp ứng cấp chính xác cao (như ISO P5, P4 hoặc ABEC 7, 9) có khả năng kiểm soát độ đảo hướng tâm và dọc trục chỉ ở mức vài micromet. Khi kết hợp với kỹ thuật tạo tải trọng trước (Preload) phù hợp, vòng bi sẽ loại bỏ hoàn toàn khe hở dịch chuyển tự do, triệt tiêu các dao động sóng và hiện tượng cộng hưởng pha. Điều này đảm bảo hệ thống luôn vận hành mượt mà, duy trì mô-men xoắn ổn định và loại bỏ hoàn toàn tình trạng rung giật hay sai số hành trình dưới tác động của tải trọng biến thiên.

5. Tối ưu hóa hiệu suất vận hành và kéo dài chu kỳ sống của thiết bị

Nhờ tích hợp đồng thời các giải pháp công nghệ từ giảm hệ số ma sát xuống mức lý tưởng (0.001 - 0.005), định vị hình học trục chính xác theo cấp tiêu chuẩn ISO/ABEC, đến năng lực kiểm soát các vector tải trọng phức tạp, ổ lăn đóng vai trò là xương sống duy trì độ cứng vững động lực học cho toàn bộ hệ thống máy móc. Hoạt động liên tục với mức độ sinh nhiệt tối thiểu và triệt tiêu hoàn toàn các dao động sóng giúp ổ lăn ngăn ngừa tận gốc các sự cố mỏi vật liệu sớm, bảo vệ các chi tiết liên kết khỏi nguy cơ hư hỏng thứ cấp.

Việc tối ưu hóa hiệu suất vận hành này tác động trực tiếp đến công thức tính tuổi thọ định mức L10, giúp kéo dài vòng đời thiết bị lên gấp nhiều lần. Đối với doanh nghiệp, đây là giải pháp tối ưu giúp cắt giảm từ 40% - 60% thời gian dừng máy ngoài kế hoạch, tiết kiệm chi phí bảo dưỡng, thay thế linh kiện, từ đó hạ thấp tổng chi phí sở hữu (TCO) và hiện thực hóa mục tiêu nâng cao hiệu suất sản xuất trong dài hạn.

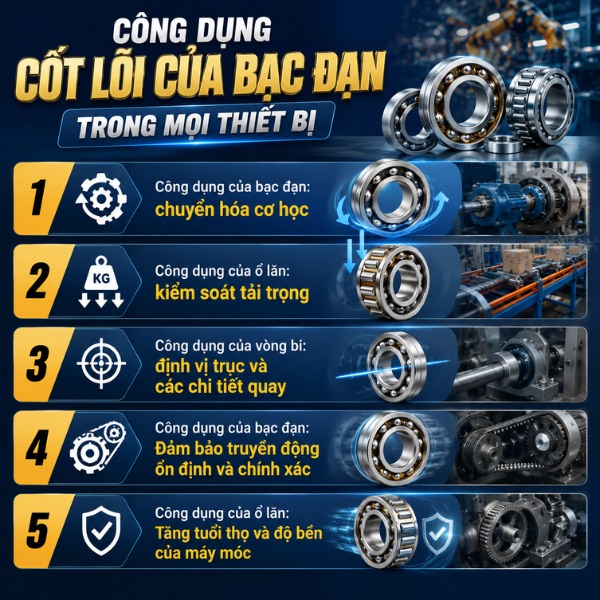

Ảnh 5 Công dụng cốt lõi của bạc đạn trong mọi thiết bị

Vòng bi dùng để làm gì? - Ứng dụng của vòng bi trong các ngành công nghiệp và đời sống

Việc sử dụng vòng bi đã trở nên quá phổ biến trong ngành công nghiệp, nông nghiệp và chúng thậm chí còn được sử dụng trong các thiết bị gia dụng mà tất cả chúng ta sử dụng hàng ngày, có thể kể đến một vài máy móc như:

1. Trong ngành công nghiệp nặng (thép, xi măng, khai khoáng)

Tại các vị trí vận hành khắc nghiệt như máy nghiền, băng tải khai khoáng, hộp số cỡ lớn, máy cán thép hoặc máy CNC, bạc đạn phải đối mặt với tải trọng cực đại, va đập liên tục và môi trường ô nhiễm.

Các dòng gối đỡ chuyên dụng:

• Vòng bi tang trống tự lựa (Spherical Roller Bearings): Chuyên trị các trục máy bị lệch góc (từ 1.5 - 3 độ), chịu va đập mạnh (máy nghiền, máy sàng rung).
• Vòng bi đũa côn (Tapered Roller Bearings): Chịu tải trọng hỗn hợp (hướng tâm + dọc trục) cực tốt trong các hộp số công nghiệp.
• Vòng bi đũa trụ (Cylindrical Roller Bearings): Tối ưu cho tải hướng tâm siêu lớn ở vận tốc cao.
• Vòng bi phối hợp/Góc tiếp xúc (Angular Contact Ball Bearings): Giữ độ đồng tâm và triệt tiêu độ rơ cho trục chính (Spindle) máy CNC.

Ảnh Ứng dụng của vòng bi trong ngành công nghiệp nặng

🛠️ Lưu ý kỹ thuật vận hành:

Với thiết bị tải nặng/ vibrator (như máy sàng), bắt buộc chọn vòng bi có khe hở hướng tâm lớn (C3, C4) để tránh kẹt bi khi thép giãn nở nhiệt. Ưu tiên vòng cách đồng nguyên khối (CA/MA) thay vì vòng cách thép dập để không bị gãy vỡ do mỏi vật liệu. Trục chính Spindle yêu cầu vòng bi siêu chính xác (Super-precision P5/P4). Khi thay mỡ, chỉ tra từ 15% - 20% không gian trống bên trong vòng bi. Tra quá tay sẽ gây hiện tượng "nghẽn mỡ" (grease churning), phát sinh nhiệt cao làm cháy vòng bi chỉ sau vài giờ chạy máy.

2. Trong ngành ô tô, xe máy

Mỗi chiếc xe là một tổ hợp các chi tiết quay chuyển động liên tục dưới điều kiện địa hình thay đổi, từ tăng tốc, phanh gấp cho đến vào cua.

Các vị trí cốt lõi:

• Vòng bi bánh xe (Wheel Bearing): Chịu toàn bộ trọng lượng xe và lực văng ngang khi vào cua, giữ moay-ơ quay ổn định, an toàn.
• Trục cam, Trục khuỷu: Hỗ trợ piston chuyển động ở vòng tua máy cao, giảm tổn thất công suất động cơ.
• Ly hợp & Hộp số: Giúp quá trình đóng - ngắt, chuyển số êm ái, giảm giật và bảo vệ bề mặt răng số.

Ảnh Ứng dụng của vòng bi trong ngành ô tô, xe máy

🛠️ Lưu ý kỹ thuật vận hành:

Khi thay thế vòng bi bánh xe (đặc biệt là dạng bi côn đôi hoặc cụm Hub Unit), việc siết đai ốc trục phải dùng cần siết lực theo đúng thông số lực (Nm) của nhà sản xuất. Siết quá lỏng gây rơ lắc bánh xe; siết quá chặt làm triệt tiêu khe hở, gây bó kẹt và cháy vòng bi khi chạy cao tốc. Các vị trí ngập nước/ bụi như bánh xe yêu cầu vòng bi có phớt cao su kép kỹ thuật cao (như phớt LLU/2RS) để ngăn nước xâm nhập làm hỏng mỡ bôi trơn bách chiến.

3. Trong các thiết bị điện gia dụng

Trong quạt điện, máy giặt, máy bơm, máy hút bụi hay quạt làm mát máy tính, tiêu chuẩn tối thượng của vòng bi là chạy êm (Low-noise), ma sát nhỏ và không cần bảo trì.

Dòng sản phẩm thống trị:

• Vòng bi cầu rãnh sâu (Deep Groove Ball Bearings - Dòng 6xxx): Cấu tạo đơn giản, hệ số ma sát cực thấp ($0.001 - 0.005$), chạy êm ở tốc độ cao.
• Vòng bi Fluid Dynamic (FDB) / Sleeve cao cấp: Ứng dụng trong các motor siêu nhỏ (quạt CPU, máy ảnh, máy in) đòi hỏi độ chính xác vị trí tuyệt đối và không tiếng động.

Ảnh Ứng dụng của vòng bi trong các thiết bị điện gia dụng

🛠️ Lưu ý kỹ thuật vận hành:

Khi lựa chọn vòng bi cho motor điện gia dụng, không chỉ nhìn vào mã số (Ví dụ: 6201), mà phải chú ý đến ký hiệu độ ồn phía sau của các hãng lớn (như mã CM của NSK hoặc dòng QE - Quiet Energy). Sử dụng vòng bi công nghiệp thông thường không có phân nhóm độ ồn sẽ khiến thiết bị gia dụng bị hú, kêu to. Ưu tiên các dòng có nắp che bụi bằng sắt (ZZ) hoặc cao su không tiếp xúc (VV/2Z) được tra sẵn mỡ chất lượng cao từ nhà máy, tuyệt đối không tự ý cạy nắp để tra thêm mỡ ngoài, dễ làm nhiễm bẩn rãnh chạy hạt bi.

Theo những ứng dụng được nêu ra ở trên, điều này chứng minh tất cả các loại máy móc đều cần rất nhiều trục để quay, điều đó có nghĩa là ổ bạc đạn hầu như luôn được sử dụng. Thoạt nhìn, bạc đạn có vẻ giống như các bộ phận cơ khí đơn giản, nhưng chúng ta không thể tồn tại nếu không có vòng bi.

Ảnh Ứng dụng của vòng bi trong các ngành công nghiệp và đời sống

Những vấn đề thường gặp khi chọn sai vòng bi cho công dụng khác nhau

Những gì xảy ra khi chọn sai vòng bi cho công dụng và vì sao vòng bi nhanh hỏng đều xoay quanh mối quan hệ giữa tải, tốc độ, môi trường làm việc và loại/ vật liệu vòng bi, cộng thêm vấn đề bôi trơn và lắp đặt.

• Quá tải hoặc sai hướng tải: dùng vòng bi chỉ chịu tải hướng tâm cho ứng dụng có tải hướng trục lớn (hoặc tải hỗn hợp) dẫn tới mòn nhanh, nóng, xước rãnh lăn và nứt vỡ sớm.​
• Chọn sai cấp tải/ tốc độ: vòng bi không đủ khả năng chịu tải hoặc tốc độ làm việc thực tế làm tăng ma sát, nhiệt độ, gây tróc rỗ và biến màu rãnh lăn.​
• Không phù hợp môi trường: dùng vòng bi không có phớt, vật liệu thường trong môi trường bụi, ẩm, hóa chất gây nhiễm bẩn, ăn mòn, rỗ mặt lăn.​
• Sai kiểu kết cấu cho yêu cầu bù lệch tâm: ứng dụng có lệch trục nhưng dùng vòng bi không tự lựa khiến vòng bi bị tải lệch, phân bố ứng suất không đều, mòn lệch và gãy lăn.

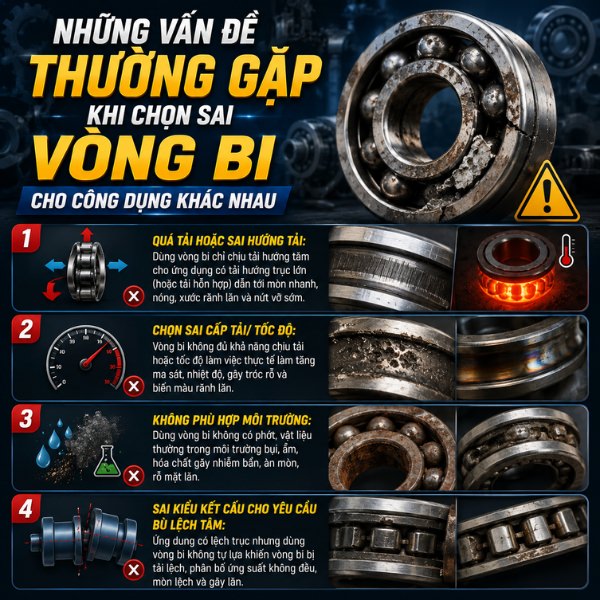

Ảnh Những vấn đề thường gặp khi chọn sai vòng bi cho công dụng khác nhau

Dưới đây là 2 tình huống thực tế mà khách hàng của Kỷ Nguyên Máy gặp phải, cần chúng tôi tư vấn và xử lý gấp chỉ vì chọn sai vòng bi cho máy móc của họ:

Tình huống 1: Băng tải thay vòng bi liên tục vì chọn sai công dụng

Trong một nhà máy, hệ thống băng tải chở liệu nặng liên tục bị hỏng vòng bi ở con lăn, phải thay sau vài tuần vận hành. Kiểm tra cho thấy người dùng đang lắp vòng bi cầu rãnh sâu tiêu chuẩn, loại chủ yếu chịu tải hướng tâm và tải vừa - cho ứng dụng có tải nặng, xung kích và có thành phần tải hướng trục.​

Khi hiểu đúng “công dụng” của từng loại vòng bi, kỹ thuật đã đổi sang vòng bi con lăn có khả năng chịu tải lớn và tải hỗn hợp tốt hơn, đồng thời chọn đúng cấp tải và bôi trơn lại theo khuyến cáo. Nhờ đó nhiệt độ vận hành giảm, tiếng ồn giảm và tuổi thọ vòng bi tăng lên rõ rệt, không còn tình trạng phải dừng máy thay bạc đạn liên tục.​

Tình huống 2: Motor điện nóng, cháy cuộn vì vòng bi không phù hợp tốc độ

Một xưởng sản xuất gặp hiện tượng nhiều motor điện nhỏ chạy được vài tháng là nóng bất thường, tăng tiếng ồn rồi cháy cuộn dây. Phân tích cho thấy vòng bi lắp trong motor bị xỉn màu, rỗ mặt lăn và khô mỡ - nguyên nhân do loại vòng bi được chọn không phù hợp với tốc độ quay cao thực tế và điều kiện nhiệt trong vỏ motor, cộng thêm bôi trơn không đúng.​

Sau khi xem lại đúng “công dụng” và điều kiện làm việc, chúng tôi tư vấn chuyển sang dùng vòng bi có cấp tải/ tốc độ phù hợp hơn cho motor, chọn loại mỡ chịu nhiệt cao và quy trình lắp đặt - căn chỉnh đúng. Kết quả là nhiệt độ ổn định hơn, thời gian hỏng vòng bi kéo dài đáng kể và motor không còn bị cháy sớm do ổ bi kẹt hoặc quá nhiệt.

Hy vọng sau khi đã xem qua bài viết công dụng của vòng bi bạc đạn. Bạn đã thấy rõ công dụng vô cùng đa dạng và tính ứng dụng cao của từng loại vòng bi - bạc đạn. Và nếu bạn đang có nhu cầu về tư vấn hoặc tìm kiếm nơi mua bạc đạn công nghiệp uy tín thì có thể tham khảo Kỷ Nguyên Máy, tại đây chúng tôi chuyên cung cấp đầy đủ các loại linh kiên hàng đầu như con trượt, thanh trượt, gối đỡ, vitme - đai ốc, bạc đạn, con lăn bi cầu...Gọi ngay Hotline: 077.209.8686 để được tư vấn và nhận nhiều ưu đãi hấp dẫn nhé!
