Bật mí những ưu nhược điểm của vít me đai ốc bi mà ít người để ý

Vít me đai ốc bi là một cơ cấu truyền động cơ khí quan trọng, có vai trò biến đổi chuyển động quay thành chuyển động tịnh tiến với độ chính xác và hiệu suất cao. Chúng được ứng dụng rộng rãi trong máy móc công nghiệp và các hệ thống tự động hóa. Bài viết sau đây sẽ làm rõ các nhược điểm vít me đai ốc bi đáng chú ý và cung cấp cái nhìn tổng quan về ưu nhược điểm của bộ truyền vít me đai ốc.

Ảnh Bật mí những ưu nhược điểm của vít me đai ốc bi mà ít người để ý

Ưu điểm vượt trội của cơ cấu vít me đai ốc bi

Khi tìm hiểu về các hệ thống truyền động tuyến tính, việc nắm rõ khái niệm vitme là gì phân loại ra sao sẽ giúp chúng ta dễ dàng nhận thấy vì sao dòng vitme đai ốc bi lại được ưa chuộng nhất. So với cơ cấu vít me trượt truyền thống hay các phương pháp truyền động khác (như thanh răng bánh răng, dây đai), cơ cấu vít me đai ốc bi sở hữu những điểm cộng rất lớn nhờ vào nguyên lý ma sát lăn của các viên bi thép tuần hoàn.

1. Hiệu suất truyền động cực cao (n > 90%)

• Ma sát lăn thay vì ma sát trượt: Nhờ các viên bi thép lăn liên tục trong rãnh ren, hệ số ma sát được giảm xuống mức tối thiểu.
• Tiết kiệm năng lượng: Hiệu suất của vitme bi thường đạt từ 90% - 95%, cao gấp 3 lần so với vitme trượt thông thường (chỉ khoảng 20% - 40%). Điều này giúp giảm công suất định mức của động cơ kéo (Servo/ Stepper), tiết kiệm điện năng và giảm nhiệt lượng sinh ra khi vận hành.

2. Độ chính xác cao và khả năng khử độ rơ (Backlash) tuyệt đối

• Dung sai siêu nhỏ: Vitme bi được gia công bằng phương pháp mài hoặc cán chính xác cao, đáp ứng các tiêu chuẩn khắt khe (từ C0 đến C7).
• Khử độ rơ bằng Preload: Bằng cách thay đổi đường kính bi thép (chọn cốt bi) hoặc sử dụng cấu trúc đai ốc kép (Double Nut) để tạo lực ép tịnh tiến trước (Preload), cơ cấu này có thể loại bỏ hoàn toàn độ rơ dọc trục. Nhờ đó, máy có thể đảo chiều chuyển động lập tức mà không bị mất bước, đảm bảo độ chính xác lặp lại hoàn hảo.

3. Vận hành mượt mà ở tốc độ cao

• Do lực ma sát cản trở rất nhỏ, vitme bi cho phép hệ thống chuyển động tịnh tiến với tốc độ cao mà không lo bị bó kẹt hay quá nhiệt.
• Hiện tượng rung lắc hay giật cục khi bắt đầu chuyển động (stick-slip) bị triệt tiêu hoàn toàn, giúp máy chạy êm ái và ổn định.

4. Tuổi thọ dài lâu và độ bền bỉ cao

• Vật liệu cao cấp: Trục và đai ốc thường được làm từ thép hợp kim đặc biệt (như SCM450, 55C), qua quá trình tôi cao tần đạt độ cứng bề mặt rất cao (HRC 58 - 62).
• Ít bị mài mòn: Cơ chế ma sát lăn giúp bề mặt rãnh ren rất ít bị mài mòn theo thời gian so với ma sát trượt, duy trì độ chính xác của máy trong suốt thời gian dài sử dụng.

5. Sinh nhiệt thấp trong quá trình làm việc

• Ma sát thấp đồng nghĩa với việc nhiệt năng sinh ra khi trục quay ở vòng tua cao là rất ít.
• Điều này cực kỳ quan trọng đối với các máy gia công chính xác (như máy phay/ tiện CNC), vì nhiệt độ tăng cao sẽ gây giãn nở nhiệt trục vít, dẫn đến sai lệch kích thước sản phẩm.

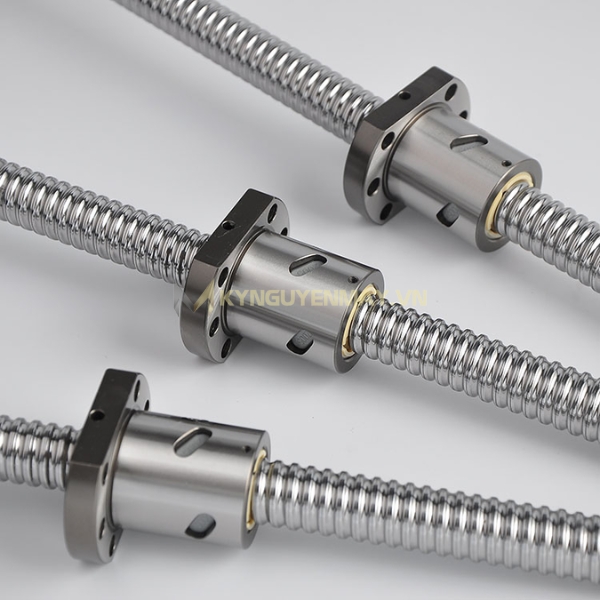

Ảnh vít me đai ốc bi

>> CÓ THỂ BẠN QUAN TÂM:

• CHI TIẾT CƠ CẤU TRỤC VÍT ME ĐẦY ĐỦ
• TRỤC VÍT ME - BALL SCREW LÀ GÌ? CẤU TẠO, NGUYÊN LÝ HOẠT ĐỘNG, PHÂN LOẠI

Nhược điểm cần lưu ý của vít me đai ốc bi

Bên cạnh những lợi thế, việc xem xét các nhược điểm vít me đai ốc bi là rất quan trọng để có quyết định đúng đắn. Một số hạn chế này có thể ảnh hưởng đến sự phù hợp của chúng trong một số ứng dụng nhất định.

1. Không có khả năng tự hãm (Tự trôi khi mất lực)

• Vấn đề: Do hệ số ma sát lăn cực kỳ nhỏ, vít me bi không thể tự khóa vị trí. Khi lắp theo phương thẳng đứng (trục Z của máy CNC, bàn nâng hạ), nếu động cơ bị ngắt điện hoặc mất lực giữ, trọng lượng của cụm tải sẽ làm đai ốc tự động trượt quay xuống dưới (hiện tượng đảo ngược truyền động).
• Giải pháp: Bắt buộc phải tích hợp thêm hệ thống phanh đuôi (brake) cho động cơ Servo/Step hoặc lắp thêm cơ cấu đối trọng để đảm bảo an toàn.

2. Nhạy cảm với bụi bẩn và dị vật

• Vấn đề: Các đường rãnh bi và viên bi thép có kích thước rất nhỏ và đòi hỏi độ nhẵn bề mặt tuyệt đối. Nếu bụi mài, phoi cắt gọt, hoặc chất lỏng ăn mòn lọt vào bên trong đai ốc, chúng sẽ làm kẹt bi, gây cào xước rãnh ren và làm hỏng toàn bộ cơ cấu rất nhanh.
• Giải pháp: Luôn cần có vòng chắn bụi (wiper) ở hai đầu đai ốc và hệ thống bạt che bảo vệ (bellow) bọc dọc theo trục vít.

3. Yêu cầu khắt khe về độ đồng trục khi lắp đặt

• Vấn đề: Cơ cấu này cực kỳ "nhạy cảm" với sự sai lệch cơ khí. Nếu trục vít me không song song với ray dẫn hướng (ray trượt block) hoặc bị lệch tâm so với gối đỡ (Bearing Block - BK/BF), đai ốc sẽ bị bó kẹt cục bộ, gây mòn không đều và giảm thọ thọ nhanh chóng.
• Giải pháp: Đòi hỏi kỹ thuật viên có tay nghề cao và thiết bị đo kiểm (đồng hồ so) chính xác trong quá trình lắp ráp.

4. Giá thành cao và chế tạo phức tạp

• Vấn đề: Để đạt được độ chính xác cao, trục vít và đai ốc phải trải qua các công đoạn gia công nhiệt luyện (tôi cao tần) và mài chính xác (Ground Ball Screw) cực kỳ phức tạp. Do đó, chi phí đầu tư cho vitme bi cao hơn rất nhiều so với vitme trượt hay thanh răng bánh răng.
• Giải pháp: Cân nhắc chọn dòng vitme cán (Rolled) cấp chính xác C7 cho các ứng dụng phổ thông để tối ưu chi phí, và chỉ dùng dòng vitme mài (C3, C5) cho các vị trí siêu chính xác.

5. Giới hạn về chiều dài hành trình (Nguy cơ bị võng và văng trục)

• Vấn đề: Khi trục vít me quá dài nhưng đường kính trục lại nhỏ, dưới tác dụng của trọng lực, trục sẽ bị võng ở giữa. Đặc biệt, khi quay ở tốc độ cao, lực ly tâm sẽ gây ra hiện tượng văng trục (Critical Speed), làm rung lắc dữ dội và mất chính xác.
• Giải pháp: Nếu hành trình vượt quá 2 - 3 mét, người ta thường phải tăng đường kính trục, sử dụng cơ cấu "đai ốc quay - trục đứng yên", hoặc chuyển sang dùng truyền động thanh răng bánh răng.

6. Đòi hỏi bảo trì, bôi trơn liên tục

• Vấn đề: Vitme bi tuyệt đối không được chạy khô. Màng mỡ bôi trơn giữa bi và rãnh ren cần được duy trì liên tục để tản nhiệt và chống mài mòn. Việc quên tra mỡ định kỳ sẽ làm hỏng cơ cấu chỉ sau một thời gian ngắn vận hành.

Việc cân nhắc các ưu nhược điểm bộ truyền dùng vitme phải bao gồm cả những hạn chế này để đảm bảo lựa chọn kỹ thuật tối ưu.

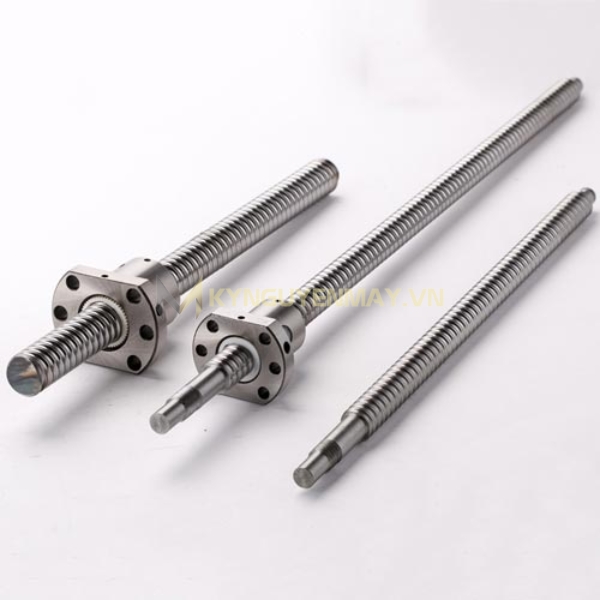

Ảnh vitme đai ốc bi

Khi nào nên chọn vít me đai ốc bi?

Việc nắm rõ ưu nhược điểm của bộ truyền vít me đai ốc đóng vai trò then chốt. Nên lựa chọn vít me đai ốc bi khi ứng dụng của bạn đòi hỏi:

• Độ chính xác định vị và lặp lại cao.
• Hiệu suất truyền động cao, tiết kiệm năng lượng.
• Tốc độ vận hành nhanh.
• Khả năng chịu tải lớn và độ cứng vững tốt.
• Tuổi thọ làm việc dài và hoạt động ổn định.

>> CÓ THỂ BẠN QUAN TÂM: MÃ HS CODE TRỤC VÍT (PHỤ TÙNG CHO MÁY ÉP PHUN NHỰA) - 84834090

Tóm lại, phân tích ưu nhược điểm của vít me đai ốc bi cho thấy đây là một giải pháp truyền động tiên tiến với nhiều lợi ích vượt trội, đặc biệt phù hợp cho các ngành công nghiệp hiện đại yêu cầu tự động hóa và độ chính xác cao. Việc cân nhắc toàn diện ưu nhược điểm của bộ truyền vít me đai ốc, bao gồm các ưu điểm của cơ cấu vit me đai ốc và những nhược điểm vít me đai ốc bi cụ thể, là rất quan trọng. Hiểu rõ các ưu nhược điểm bộ truyền dùng vitme sẽ giúp bạn đưa ra quyết định phù hợp nhất. Để được hỗ trợ tư vấn nhanh nhất liên hệ ngay Kỷ Nguyên Máy qua hotline: 077.209.8686.
