Cẩm nang từ A-Z về cơ cấu vít me đai ốc và lưu ý thiết kế bộ truyền

Cơ cấu vít me đai ốc gồm trục vít ren xoắn, đai ốc chứa bi lăn và hệ thống tuần hoàn bi, giúp giảm thiểu mài mòn và tăng hiệu suất truyền lực lên đến 90% so với vít me thông thường. Cơ cấu truyền động biến truyền động quay thành chuyển động tịnh tiến. Nguyên lý hoạt động dựa trên bi thép lăn trong rãnh ren giữa trục và đai ốc, đảm bảo dẫn hướng tuyến tính mượt mà ngay cả dưới tải trọng lớn. Dưới đây, chúng ta sẽ khám phá cơ cấu vít me, nguyên lý hoạt động, cấu tạo, thiết kế và ứng dụng thực tế một cách chi tiết!

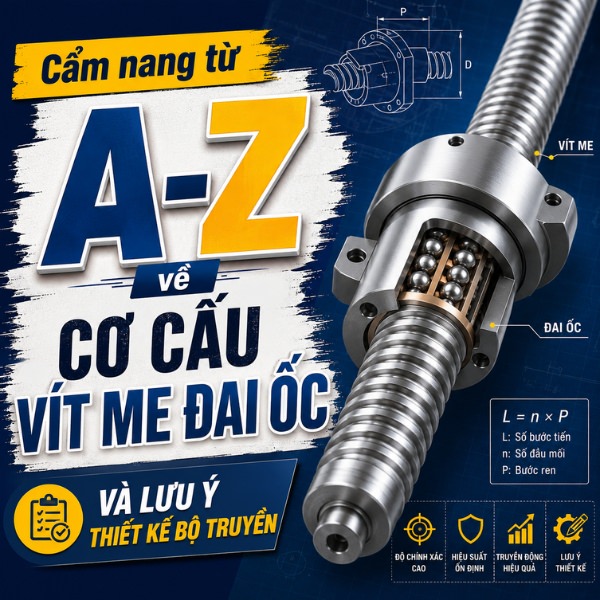

Ảnh Cẩm nang từ A-Z về cơ cấu vít me đai ốc và lưu ý thiết kế bộ truyền

Cơ cấu vít me đai ốc là gì?

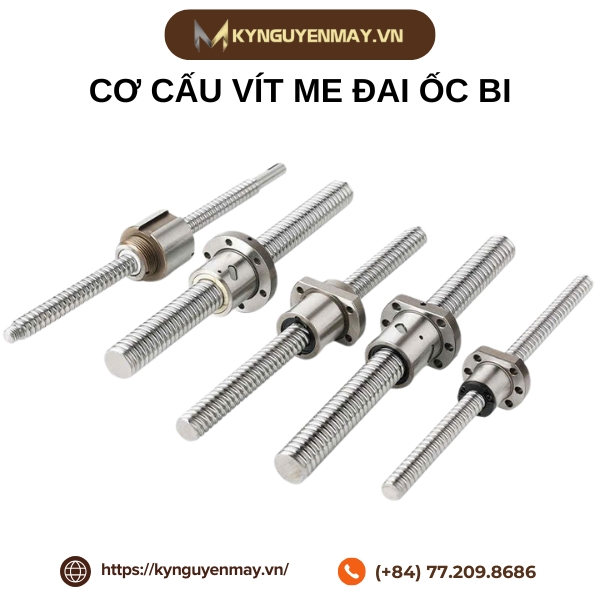

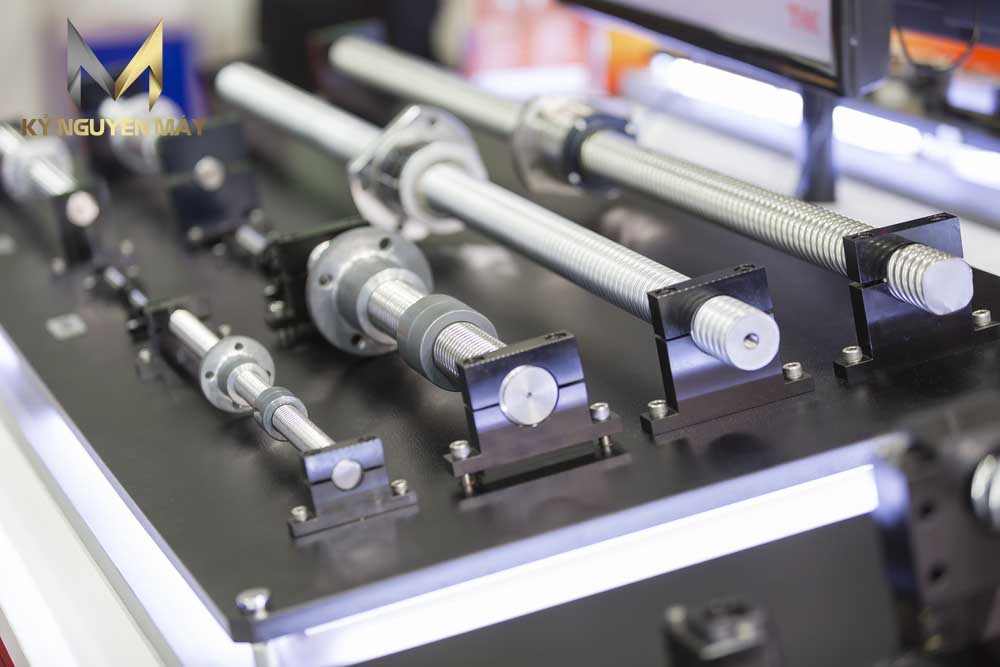

Ảnh cơ cấu vít me đai ốc

>> CÓ THỂ BẠN QUAN TÂM: THÔNG TIN ƯU NHƯỢC ĐIỂM VÍT ME ĐAI ỐC BI

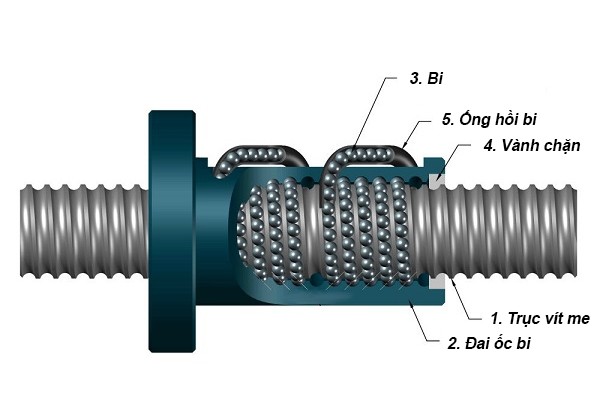

Cấu tạo vitme bi

Cấu tạo vít me đai ốc bi gồm các bộ phận chính:

• Trục vít me
• Đai ốc bi
• Bi
• Vành chặn
• Ống hồi bi

Cấu tạo vít me đai ốc bi giúp các viên bi chuyển động tuần hoàn liên tục, đảm bảo truyền động mượt mà và giảm tối đa ma sát. Điều này lý giải tại sao bộ truyền vitme đai bi lại được ưa chuộng trong các hệ thống máy chính xác.

Ảnh cấu tạo vitme bi

Về cơ bản, nguyên lý làm việc vít đai ốc dựa trên việc biến đổi chuyển động quay (từ động cơ servo, động cơ bước) thành chuyển động tịnh tiến tuyến tính của đai ốc (hoặc ngược lại). Tuy nhiên, tùy thuộc vào cấu tạo, cơ cấu vít me bi và vít me trượt sẽ có phương thức vận hành khác nhau:

1. Nguyên lý hoạt động của vitme trượt (Lead Screw)

Cơ cấu này hoạt động dựa trên nguyên lý ma sát trượt trực tiếp. Khi trục vít me quay, các bề mặt ren của trục vít và đai ốc sẽ tiếp xúc và trượt lên nhau, đẩy đai ốc di chuyển dọc theo chiều dài trục.

• Đặc điểm: Do diện tích tiếp xúc bề mặt lớn và ma sát cao, hệ thống này đòi hỏi lực kéo lớn hơn, dễ sinh nhiệt và có độ rơ (backlash) nhất định. Vì vậy, chúng thường chỉ phù hợp cho các ứng dụng tốc độ thấp hoặc các cơ cấu nâng hạ cần tính chất tự hãm (không bị trôi khi ngắt lực).

2. Nguyên lý hoạt động của vitme bi (Ball Screw)

Khi trục vít quay, các viên bi thép lăn dọc theo rãnh ren, đẩy đai ốc tịnh tiến. Sau khi đi hết hành trình trong đai ốc, các viên bi sẽ theo ống dẫn hướng (vòng hồi bi) để quay trở lại vị trí ban đầu, tạo thành một chu trình khép kín liên tục.

• Đặc điểm: Hoạt động của vitme bi nổi bật nhờ hệ số ma sát cực thấp, hầu như không có độ rơ, độ cứng vững cao và cho phép làm việc ở tốc độ lớn với độ chính xác cao. Đây cũng là điểm mạnh cốt lõi giúp cơ cấu dẫn hướng vít me đai ốc bi trở thành linh kiện không thể thiếu trong các máy CNC, cánh tay robot và máy công cụ hiện đại.

Video hoạt động của vitme bi theo nguyên lý vít đai ốc

>> CÓ THỂ BẠN QUAN TÂM: NGUYÊN LÝ HOẠT ĐỘNG CỦA TRỤC VITME

Những yếu tố cần xem xét về thiết kế bộ truyền vít me đai ốc

Hiệu suất làm việc, độ chính xác và tuổi thọ của bộ truyền vít me đai ốc phụ thuộc rất lớn vào các thông số thiết kế. Việc lựa chọn đúng kích thước và hình dạng của từng bộ phận sẽ giúp hệ thống vận hành ổn định, giảm ma sát và đáp ứng tốt yêu cầu tải trọng. Dưới đây là những yếu tố quan trọng cần xem xét khi thiết kế cơ cấu vít me đai ốc.

Trục vít

Trục vít là bộ phận chính của cơ cấu vít me đai ốc, có nhiệm vụ truyền chuyển động và tải trọng đến đai ốc. Bề mặt trục được gia công ren xoắn theo một bước ren xác định để tạo ra chuyển động tịnh tiến khi quay.

Chất liệu chế tạo trục vít thường là thép hợp kim hoặc thép tôi cứng nhằm đảm bảo khả năng chịu tải, chống mài mòn và duy trì độ chính xác trong thời gian dài. Đối với các ứng dụng yêu cầu độ chính xác cao, trục vít thường được mài ren và xử lý nhiệt để nâng cao độ bền.

Bước ren

Bước ren là khoảng cách giữa hai đỉnh ren liên tiếp được đo song song với trục vít. Đây là thông số ảnh hưởng trực tiếp đến tốc độ dịch chuyển và độ chính xác của hệ thống.

Bước ren nhỏ giúp cơ cấu tạo ra chuyển động tuyến tính chính xác hơn, đồng thời tăng khả năng tự hãm và chịu tải. Ngược lại, bước ren lớn cho phép đai ốc di chuyển nhanh hơn sau mỗi vòng quay của trục vít, phù hợp với các ứng dụng cần tốc độ cao.

Khi thiết kế bộ truyền vít me đai ốc, việc lựa chọn bước ren cần cân bằng giữa tốc độ, tải trọng và độ chính xác yêu cầu.

Đai ốc

Đai ốc là bộ phận ăn khớp trực tiếp với ren của trục vít. Khi trục vít quay, đai ốc sẽ chuyển động dọc theo phương trục để tạo ra chuyển động tịnh tiến.

Vật liệu chế tạo đai ốc thường là đồng, thép hoặc nhựa kỹ thuật tùy theo điều kiện làm việc. Một số loại đai ốc được tích hợp cơ cấu chống rơ nhằm giảm độ hở giữa ren vít và ren đai ốc, từ đó nâng cao độ chính xác định vị và giảm rung động khi vận hành.

Đường kính ngoài trục vít

Đường kính ngoài trục vít (Major Diameter) là đường kính lớn nhất của ren, được đo qua các đỉnh ren đối diện nhau.

Thông số này ảnh hưởng trực tiếp đến khả năng chịu tải và độ cứng vững của trục vít. Đường kính càng lớn thì khả năng chịu lực càng cao, đồng thời giảm nguy cơ cong vênh hoặc biến dạng khi làm việc dưới tải trọng lớn.

Việc lựa chọn đường kính ngoài cần dựa trên chiều dài trục, tải trọng tác động và điều kiện vận hành thực tế của hệ thống.

Đường kính ngoài trục vít

Đường kính chân ren (Minor Diameter) là đường kính nhỏ nhất của trục vít, được đo tại phần đáy ren.

Đây là thông số quyết định độ bền thực tế của lõi trục vít. Nếu đường kính chân ren quá nhỏ, khả năng chịu lực của trục sẽ giảm và dễ xảy ra hiện tượng gãy hoặc biến dạng khi chịu tải trọng lớn. Vì vậy, các nhà thiết kế thường phải tính toán kỹ lưỡng để đảm bảo tỷ lệ hợp lý giữa đường kính ngoài và đường kính chân ren.

Phần đỉnh và lõm của trục

Đỉnh ren (Crest) là phần cao nhất của ren, trong khi phần lõm hay chân ren (Root) là khu vực thấp nhất nằm giữa hai ren liên tiếp.

Hình dạng và kích thước của hai khu vực này ảnh hưởng đáng kể đến khả năng phân bố tải trọng, độ bền mỏi và mức độ ma sát trong quá trình vận hành. Các đỉnh ren được gia công chính xác giúp tăng độ ăn khớp với đai ốc, trong khi chân ren được bo bán kính hợp lý sẽ giúp giảm ứng suất tập trung và hạn chế nguy cơ nứt gãy.

Do đó, thiết kế tối ưu phần đỉnh và chân ren là yếu tố quan trọng để nâng cao tuổi thọ cũng như độ tin cậy của bộ truyền vít me đai ốc.

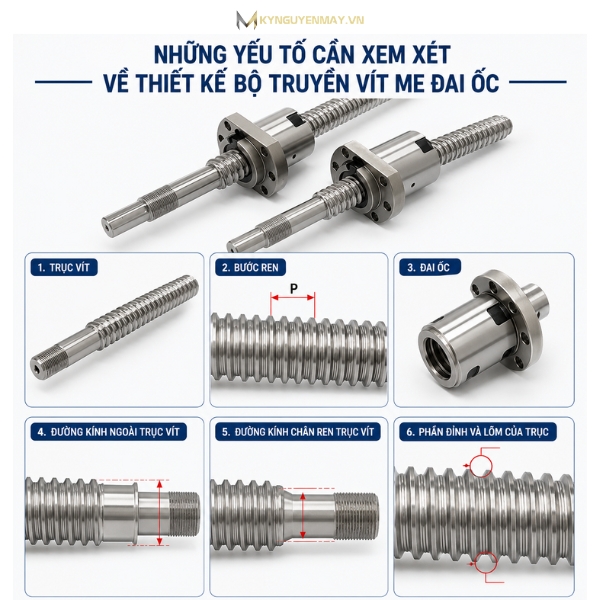

Ảnh những yếu tố cần xem xét về thiết kế bộ truyền vít me đai ốc

Ứng dụng của cơ cấu vít và đai ốc

Ứng dụng của cơ cấu vít và đai ốc rất đa dạng:

• Máy CNC: Sử dụng cơ cấu vít me đai ốc để điều khiển chính xác vị trí dao cụ theo trục X, Y, Z.
• Máy in 3D: Tạo chuyển động trơn tru và ổn định cho đầu in hoặc bàn in.
• Robot công nghiệp: Truyền động các khớp tay robot với độ lặp lại cao, giảm sai số.
• Thiết bị đo lường chính xác: Giúp điều chỉnh vị trí theo đơn vị micron mà không bị trượt.
• Bàn trượt tự động: Trong dây chuyền sản xuất hoặc kiểm tra linh kiện điện tử.
• Ngành hàng không, ô tô, y tế: Ứng dụng trong thiết bị kiểm tra, khuôn mẫu, máy gia công phức tạp.
• Hệ thống bàn nâng: Vitme chỉnh góc nghiêng nâng hạ giúp điều chỉnh vị trí, độ nghiêng của bàn hoặc chi tiết máy một cách chính xác, an toàn và ổn định.

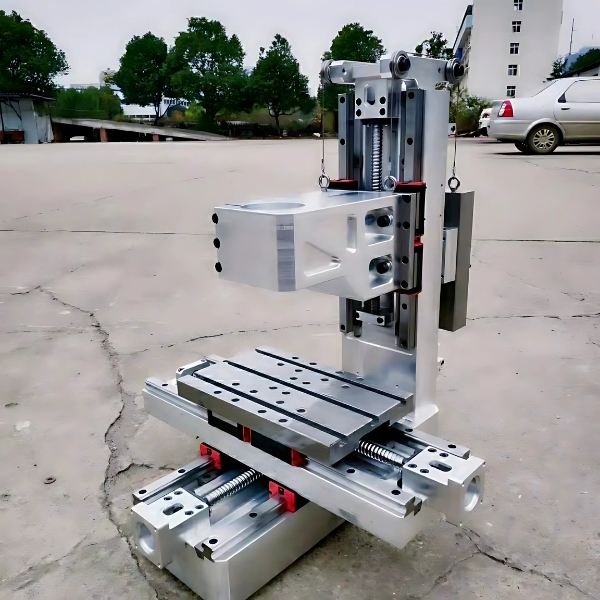

Ảnh ứng dụng cơ cấu vít me đai ốc bi trên máy CNC

>> CÓ THỂ BẠN QUAN TÂM: MÃ HS CODE TRỤC VÍT - 84834090

Cơ cấu vít me đai ốc là giải pháp truyền động tuyến tính ưu việt và không thể thiếu trong cơ khí chính xác hiện đại. Bằng cách hiểu rõ nguyên lý vít đai ốc, cấu tạo vitme bi, thiết kế bộ truyền, bạn có thể ứng dụng hiệu quả trong mọi hệ thống sản xuất. Nếu bạn cần tư vấn chi tiết về cơ cấu vít me đai ốc bi, thiết kế theo yêu cầu hoặc hỗ trợ lắp đặt - hãy liên hệ Kỷ Nguyên Máy để được hỗ trợ tận tâm và chuyên nghiệp!
