Thanh trượt là gì? Nguyên lý hoạt động và cơ cấu thanh dẫn hướng

Thanh trượt là gì? Thanh dẫn hướng là linh kiện cnc dùng để dẫn hướng, dựa trên nguyên lý chuyển động tịnh tiến giữa con trượt và ray trượt. Linh kiện cơ khí quan trọng giúp các bộ phận máy móc di chuyển mượt mà, chính xác trên một trục cố định, giảm ma sát và tăng tuổi thọ vận hành. Đây là giải pháp tối ưu không thể thiếu trong các hệ thống máy CNC, tự động hóa và robot công nghiệp hiện đại. Cùng Kỷ Nguyên Máy tham khảo chi tiết linh kiện dưới nhé!

Ảnh Thanh trượt là gì? Nguyên lý hoạt động và cơ cấu thanh trượt dẫn hướng

Thanh trượt (thanh dẫn hướng) là gì?

Thanh trượt hay còn được biết đến với tên "thanh dẫn hướng, thanh ray trượt" là một thiết bị cơ khí có nhiệm vụ hỗ trợ và dẫn hướng cho các bộ phận máy móc di chuyển theo một trục cố định một cách mượt mà và chính xác. Nhờ cấu tạo đặc biệt, thanh dẫn hướng giúp giảm ma sát, đảm bảo chuyển động ổn định, đồng thời duy trì độ chính xác cao trong quá trình vận hành. Thanh trượt dẫn hướng được sử dụng phổ biến trong các hệ thống máy CNC, dây chuyền tự động hóa, robot công nghiệp và nhiều lĩnh vực yêu cầu chuyển động tuyến tính chính xác.

Cơ cấu thanh trượt

Thanh trượt đóng vai trò là đường dẫn tuyến tính, tạo nên bộ khung cố định vững chắc để định hình hướng chuyển động cho cụm con trượt (gắn với chi tiết máy cần di chuyển).

• Chất liệu cao cấp: Được chế tạo hoàn toàn từ thép hợp kim hoặc thép không gỉ.
• Xử lý bề mặt: Trải qua quá trình gia công siêu cứng, đạt độ thẳng và độ phẳng gần như tuyệt đối.
• Tính năng vượt trội: Tăng cường tối đa khả năng chịu tải trọng nặng và chống mài mòn trong môi trường làm việc liên tục.

Trên bề mặt thanh ray, các lỗ bắt vít luôn được định vị tại những khoảng cách đều đặn để cố định ray vào băng máy.

📌 Kinh nghiệm thực tế: Độ chính xác chuyển động tuyến tính của máy không chỉ phụ thuộc vào chất lượng thanh ray, mà còn quyết định bởi độ phẳng và độ chuẩn xác của mặt nền lắp đặt. Mặt lắp đặt có phẳng mịn, hệ thống mới vận hành êm ái và đạt độ chính xác tối đa.

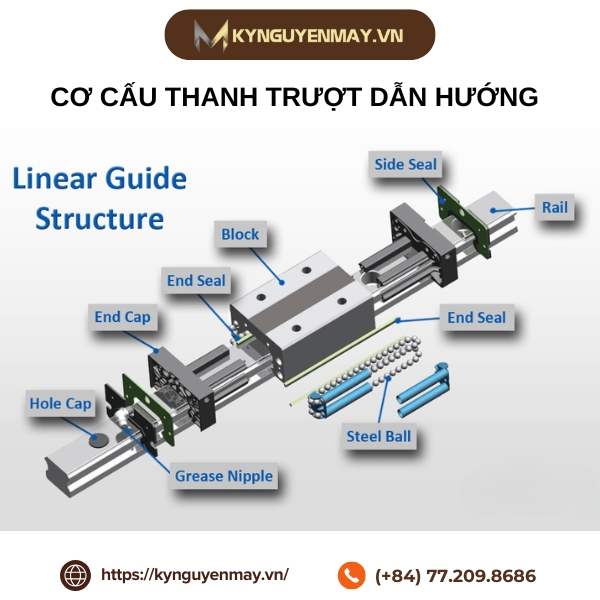

Ảnh Cơ cấu thanh trượt dẫn hướng hoàn chỉnh

Các kiểu thanh ray dẫn hướng phổ biến

1. Thanh trượt tròn dẫn hướng

Thanh trượt tròn dẫn hướng (Trục trượt tròn) là dòng linh kiện cơ khí cơ bản dùng để dẫn hướng chuyển động tuyến tính. Với kết cấu dạng trục tròn đối xứng kết hợp cùng con trượt tròn chuyên dụng, dòng sản phẩm này mang lại khả năng vận hành vô cùng trơn tru và linh hoạt.

Đặc điểm cấu tạo vượt trội:

• Vật liệu cốt lõi: Được chế tạo từ thép cứng chịu lực cao, chống biến dạng tốt dưới áp lực làm việc liên tục.
• Lớp phủ bảo vệ: Bề mặt được mạ một lớp Chrome sáng bóng giúp chống gỉ sét, kháng ăn mòn tối đa và giảm thiểu hệ số ma sát khi con trượt di chuyển.

Phân loại thanh trượt tròn phổ biến trên thị trường:

Để đáp ứng linh hoạt cho từng kết cấu khung máy và tải trọng khác nhau, thanh dẫn hướng tròn được chia làm 3 dòng thiết kế chuyên dụng:

• Thanh trượt tròn trơn
• Thanh trượt tròn có đế
• Thanh trượt tròn rỗng

Ảnh Thanh trượt tròn dẫn hướng

2. Thanh ray dẫn hướng vuông

Thanh ray dẫn hướng vuông là thiết bị cơ khí dẫn hướng tuyến tính đỉnh cao, đóng vai trò làm bệ đỡ vững chắc giúp các bộ phận máy móc chuyển động tịnh tiến theo một đường thẳng tuyệt đối. Khi kết hợp đồng bộ với con trượt vuông, hệ thống mang lại khả năng vận hành chính xác từng milimet, êm ái và không rung lắc.

Đặc điểm cấu tạo vượt trội:

• Độ cứng vững siêu việt: Kết cấu dạng khối vuông giúp hệ thống có khả năng chịu lực đa hướng cực tốt.
• Vận hành bền bỉ: Hoạt động ổn định ở tốc độ cao, giảm thiểu tối đa sai số qua thời gian dài sử dụng.
• Sức tải vượt trội: Đặc biệt, dòng sản phẩm này có khả năng chịu tải trọng lớn hơn gấp 1.5 lần so với các dòng thanh trượt tròn hay các giải pháp dẫn hướng thông thường khác.

Phân loại thanh trượt tròn phổ biến trên thị trường:

Trên thị trường hiện nay, ray trượt vuông được sản xuất bởi rất nhiều ông lớn trong ngành chế tạo linh kiện dẫn hướng uy tín toàn cầu:

• Ray trượt vuông HIWIN (Đài Loan)
• Ray trượt vuông THK (Nhật Bản)
• Ray trượt vuông BOSCH REXROTH (Đức)
• Ray trượt vuông TBI Motion (Đài Loan)
• Ray trượt vuông CPC (Đài Loan)
• Ray trượt vuông TBI (Đài Loan)
• Ray trượt vuông CSK (Trung Quốc)
• Ray trượt vuông PMI (Đài Loan)
• Ray trượt vuông SCHNEEBERGER
• Ray trượt vuông ABBA (Đài Loan)
• Ray trượt vuông NSK (Nhật Bản)
• Ray trượt vuông IKO (Nhật Bản)
• Ray trượt vuông STAF (Đài Loan)
• Ray trượt vuông WON (Hàn Quốc)

Ảnh Thanh ray dẫn hướng vuông

3. Thanh trượt bi

Thanh ray trượt giảm chấn là bước tiến công nghệ trong hệ thống dẫn hướng tuyến tính. Điểm khác biệt cốt lõi là hệ thống được tích hợp thêm bộ phận giảm chấn chuyên dụng (phớt giảm chấn hoặc piston thủy lực dầu).

Những lợi ích vượt trội mang lại cho người dùng:

• Vận hành siêu êm ái: Cơ chế giảm chấn tự động kích hoạt ở cuối hành trình, giúp quá trình đóng/mở ngăn kéo, cánh tủ diễn ra vô cùng nhẹ nhàng.
• Triệt tiêu tiếng ồn: Không còn những tiếng "bầm" khó chịu khi lỡ tay đóng mạnh.
• Bảo vệ kết cấu bền bỉ: Chống va đập mạnh tuyệt đối, từ đó bảo vệ tuổi thọ cho cả hệ thống ray lẫn khung tủ, thiết bị của bạn.

Các dòng thanh trượt bi và Ray âm được ưa chuộng nhất:

Để đáp ứng từng yêu cầu về tải trọng, thẩm mỹ và quy cách mở tủ, hệ thống ray trượt được chia thành các dòng sản phẩm chuyên dụng sau:

• Ray bi (Lắp hai bên thành ngăn kéo): Ray bi 3 tầng, ray bi 3 tầng giảm chấn, ray bi nhấn mở
• Ray âm (Giấu kín dưới đáy ngăn kéo - Thẩm mỹ tuyệt đối): Ray âm 2 tầng giảm chấn, ray âm 3 tầng giảm chấn mở toàn phần
• Ray chuyên dụng khác: Ray bánh xe, ray tủ cầu thang

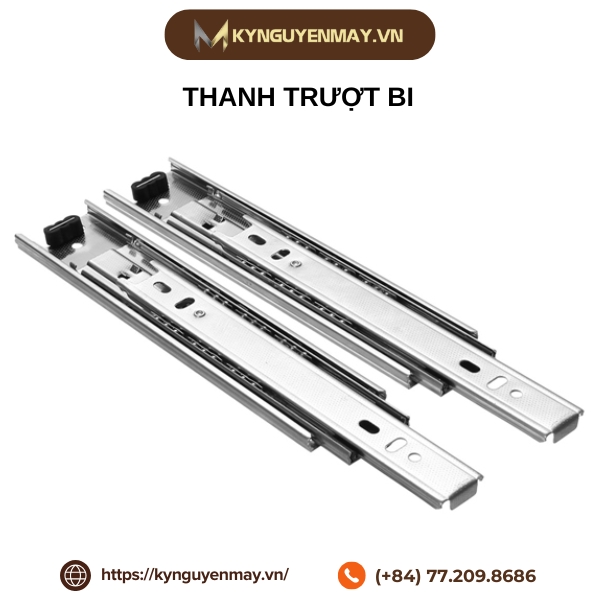

Ảnh Thanh trượt bi

4. Thanh ray trượt nhôm

Thanh ray trượt nhôm là giải pháp dẫn hướng tuyến tính thông minh được chế tạo chủ yếu từ hợp kim nhôm cao cấp. Dòng sản phẩm này là sự lựa chọn hoàn hảo cho các hệ thống chuyển động từ nhẹ đến trung bình, ưu tiên tính linh hoạt khi lắp đặt và cần cắt giảm tối đa trọng lượng tổng thể của máy móc.

Các uu điểm định hình chất lượng của ray nhôm:

• Trọng lượng siêu nhẹ: Giảm tải trọng cho toàn bộ hệ thống khung sườn, giúp động cơ vận hành mượt mà hơn.
• Kháng thời tiết tuyệt đối: Chất liệu hợp kim nhôm không bị gỉ sét, chống ăn mòn hiệu quả trong nhiều môi trường làm việc.
• Tính thẩm mỹ & Dễ thi công: Bề mặt sáng bóng, độ hoàn thiện cao; dễ dàng cắt gọt, khoan lỗ và định hình theo nhu cầu thực tế.

Phân loại các dòng ray trượt nhôm tiêu biểu:

Để phù hợp với từng kiểu lắp đặt và cơ cấu con lăn, ray nhôm được chia thành các hệ khuôn phổ biến sau:

• Thanh ray trượt nhôm chữ U / chữ T (T-Track): Dòng sản phẩm kinh điển chuyên dùng cho bàn cưa, bàn thao tác kỹ thuật và gá kẹp phôi.
• Ray trượt nhôm hệ Module con lăn (Có bi lăn): Tích hợp sẵn hệ thống con lăn chạy mượt trên rãnh nhôm, tối ưu cho các chuyển động tịnh tiến nhanh.
• Ray trượt nhôm tích hợp bộ phận giảm chấn: Bản nâng cấp giúp triệt tiêu lực va chạm ở cuối hành trình, chuyên dụng cho cửa lùa nội thất hoặc các cơ cấu chuyển động cần độ êm ái cao.

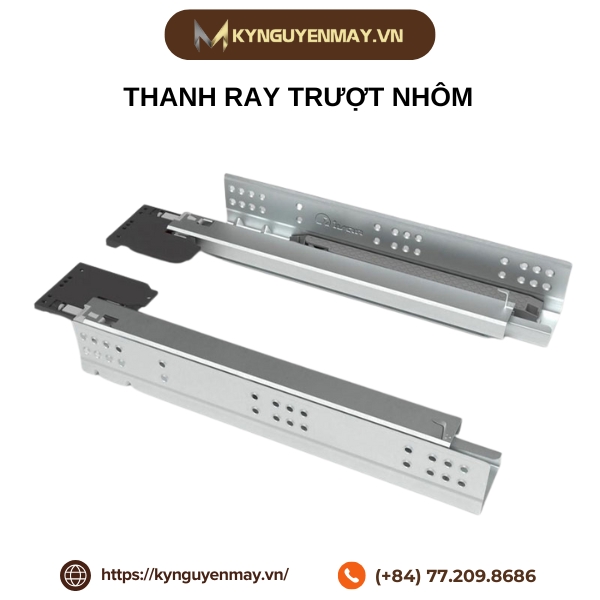

Ảnh Thanh ray trượt nhôm

Sự khác nhau giữa thanh dẫn hướng và ổ bi dẫn hướng

Hy vọng với những thông tin mà Kỷ Nguyên Máy vừa cung cấp về thanh trượt dẫn hướng sẽ giúp bạn hiểu rõ hơn về dòng trượt này. Ngoài ra, nếu bạn đang không biết mua thanh ray trượt ở đâu, hãy đến ngay Kỷ Nguyên Máy - đơn vị uy tín có nhiều năm kinh nghiệmn chuyên cung cấp các loại linh kiện cơ khí thanh trượt - con trượt, bộ vitme (trục vitme, đai ốc bi), gối đỡ trục,..- và liên hệ chúng tôi qua hotline 077.209.8686 để được tư vấn chi tiết và có được sản phẩm ưng ý nhất.
