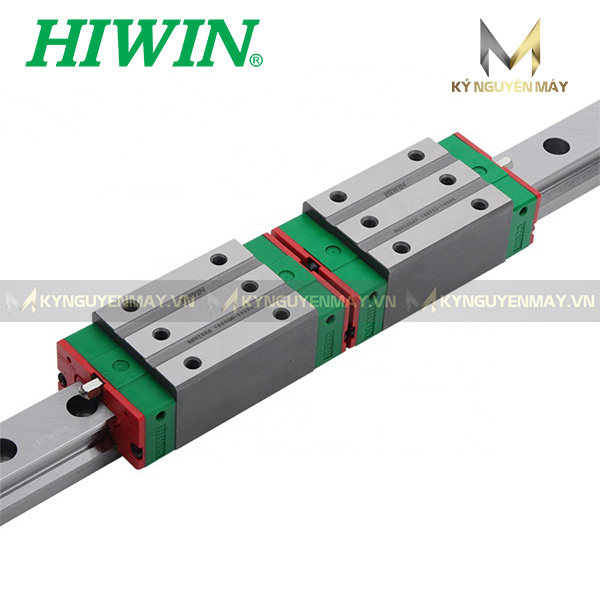

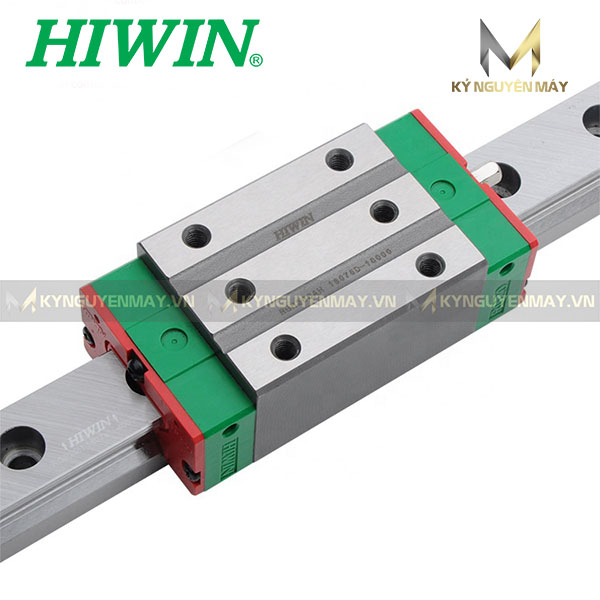

Thanh trượt HIWIN QRR

SKU: QRR20

Thương hiệu: HIWIN

Đánh giá

0₫ Tiết kiệm:

Tình trạng: Còn hàng

Tổng quan

THÔNG TIN SẢN PHẨM:

1. Mã sản phẩm: HIWIN QRR

2. Model: QRR20, QRR25, QRR30, QRR35, QRR45 ;

3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá;

4. Xuất xứ: HIWIN - Đài Loan;

5. Khả năng cung cấp hiện thời: 100 sản phẩm.

QRR20

QRR25

QRR30

QRR35

QRR45

Gọi điện để được tư vấn: 077. 209. 8686

Hình thức thanh toán Kỷ Nguyên Máy

Mô tả
Đánh giá sản phẩm

Mô tả

Thanh trượt QRR của HIWIN là một sản phẩm cao cấp, được thiết kế để đáp ứng các yêu cầu khắt khe nhất của ngành công nghiệp. Với độ cứng cực cao và khả năng chịu tải lớn, QRR đảm bảo độ ổn định và chính xác trong quá trình hoạt động. Điều gì khiến thanh dẫn hướng này trở nên đặc biệt? Câu trả lời sẽ có trong bài viết sau đây.

Thanh trượt QRR là gì?

Thanh trượt QRR là linh kiện đã tạo nên một bước đột phá trong lĩnh vực truyền động tuyến tính với công nghệ SynchMotionTM độc đáo đến từ thương hiệu HIWIN. Bi trượt QRR và RGR có thể thay thế cho nhau vì chúng dùng chung một hệ ray dẫn hướng. Sản phẩm không chỉ sở hữu độ cứng cực cao, khả năng chịu tải lớn mà còn hoạt động vô cùng êm ái và bền bỉ. Nhờ đó, ray dẫn hướng dẫn hướng này trở thành lựa chọn hàng đầu cho các ứng dụng đòi hỏi độ chính xác tuyệt đối.

Ray trượt HIWIN đóng vai trò dẫn hướng chuyển động tịnh tiến bên trong máy móc, giúp chúng hoạt động trơn tru và hiệu quả. Dòng thanh trượt này thường được sử dụng với con trượt HIWIN mà QRH, RGW, QRW, RGH ,...

Tính năng của ray dẫn hướng QRR

Cấu trúc của ray dấn hướng QR được thiết kế để chịu được tải trọng lớn và đảm bảo độ ổn định cao trong quá trình hoạt động, giúp cho các thiết bị hoạt động chính xác và bền bỉ hơn.
Khả năng chịu tải trọng lớn, đáp ứng được yêu cầu của nhiều ứng dụng khác nhau.
Công nghệ độc quyền SynchMotionTM của HIWIN giúp giảm ma sát, tiếng ồn, tăng tuổi thọ và đảm bảo chuyển động êm ái, chính xác của thanh trượt.
Sản xuất với độ chính xác cao, đảm bảo các chuyển động tuyến tính diễn ra một cách mượt mà và ổn định.

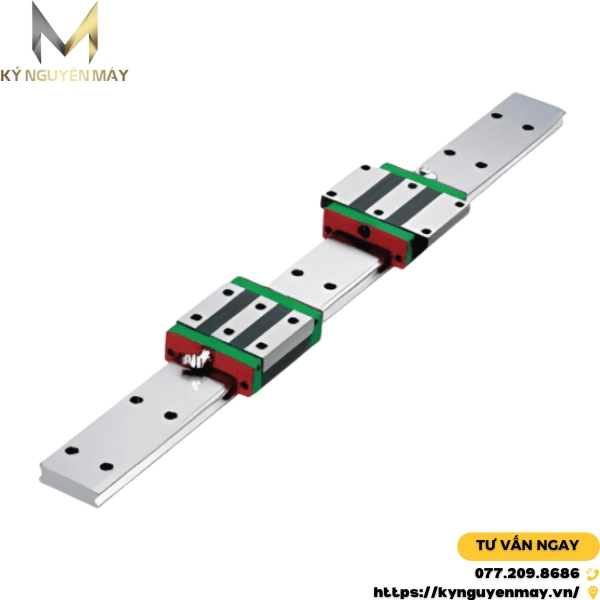

Tính năng của ray dẫn hướng QRR

Ưu điểm của thanh trượt bi QRR

Nhờ độ chính xác cao và hoạt động êm ái, thanh trượt QR giúp tăng năng suất làm việc và chất lượng sản phẩm.
Việc giảm ma sát và tiếng ồn giúp kéo dài tuổi thọ của các thiết bị sử dụng thanh trượt QR.
Với cấu trúc chắc chắn và độ bền cao, thanh trượt bi QR đảm bảo độ tin cậy trong quá trình hoạt động.
QR phù hợp với nhiều ứng dụng khác nhau, từ máy công cụ CNC, robot công nghiệp đến các thiết bị tự động hóa khác.
Ray trượt tuyến tính có thiết kế đơn giản, dễ dàng lắp đặt và bảo trì.

Thông số kỹ thuật thanh trượt bạc đạn QRR

Với bảng thông số kỹ thuật đầy đủ và chi tiết, bạn có thể hoàn toàn yên tâm khi lựa chọn thanh trượt bạc đạn QR. Bạn sẽ có đầy đủ thông tin để đưa ra quyết định sáng suốt và tự tin vào lựa chọn của mình. Bảng thông số chính là minh chứng rõ ràng nhất cho chất lượng và độ tin cậy của sản phẩm.

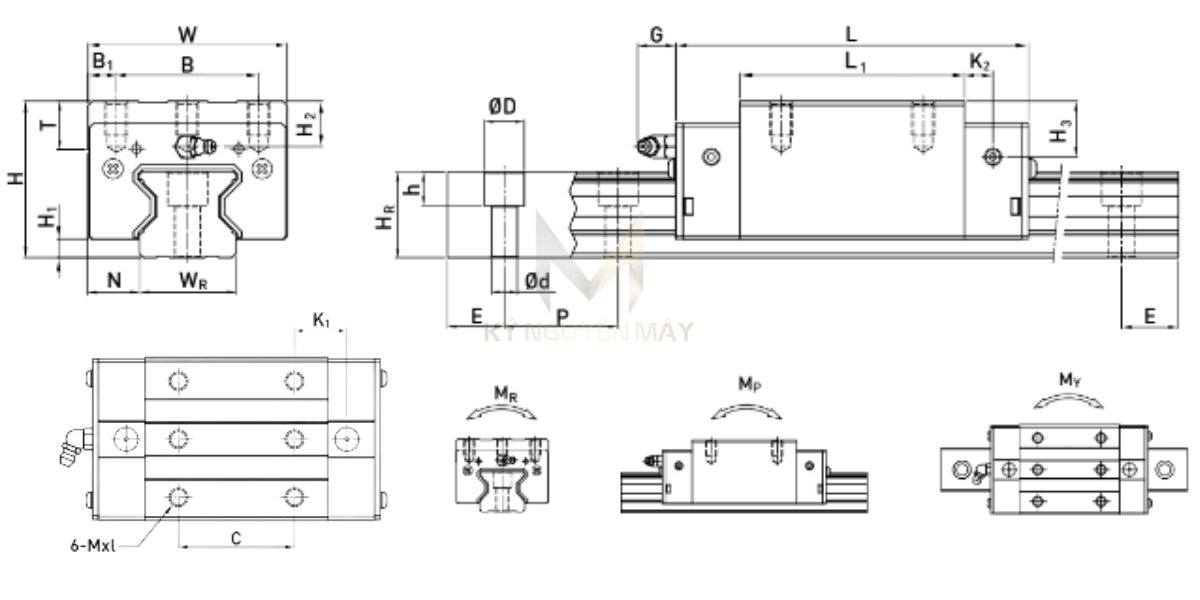

Thông số kỹ thuật thanh trượt bạc đạn QRR

Model thanh trượt	Model con trượt			W	H	D	h	d	P	E
QRR20	QRH20CA	QRL20CA	QRW20CC	20	21	9.5	8.5	6	30	20
QRR25	QRH25CA	QRL25CA	QRW25CC	23	23.6	11	9	7
	QRH25HA	QRL25HA	QRW25HC
QRR30	QRH30CA	QRL30CA	QRW30CC	28	28	14	12	9	40
	QRH30HA	QRL30HA	QRW30HC
QRR35	QRH35CA	QRL35CA	QRW35CC	34	30.2
	QRH35HA	QRL35HA	QRW35HC
QRR45	QRH45CA	QRL45CA	QRW45CC	45	38	20	17	14	52.5	22.5
	QRH45HA	QRL45HA	QRW45HC

Sử dụng các thanh trượt RG cùng một hệ ray không chỉ đảm bảo tính đồng bộ mà còn giúp giảm thiểu ma sát và tăng cường độ bền của hệ thống. Nhờ đó, hiệu suất làm việc được cải thiện đáng kể và tuổi thọ của thiết bị cũng kéo dài hơn.

Ý nghĩa ký tự ray bi trượt QRR

Bảng ký tự của ray bi trượt QR chính là "bản đồ" giúp bạn khám phá chi tiết về sản phẩm này. Thông qua bảng ký tự, bạn sẽ dễ dàng tìm thấy những thông tin quan trọng như kích thước, tải trọng, độ chính xác, vật liệu, và các đặc tính kỹ thuật khác. Điều này không chỉ giúp bạn lựa chọn được loại thanh trượt phù hợp nhất với ứng dụng của mình mà còn đảm bảo quá trình lắp đặt và vận hành diễn ra suôn sẻ và hiệu quả.

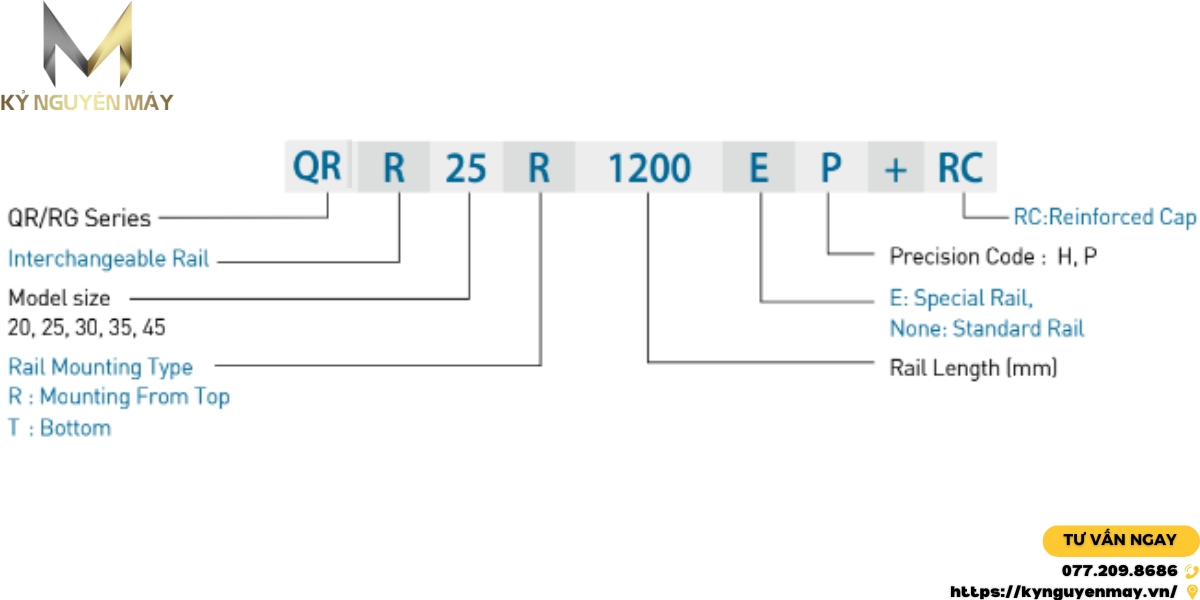

Ý nghĩa ký tự ray bi trượt QRR

Đặc điểm kỹ thuật	Ký hiệu	Ý nghĩa
Dòng QR/RG (QR/RG Series)
Thanh ray có thể hoán đổi (Interchangeable Rail)	R
Kích thước mô hình (Model size)	20,25,30,35,45

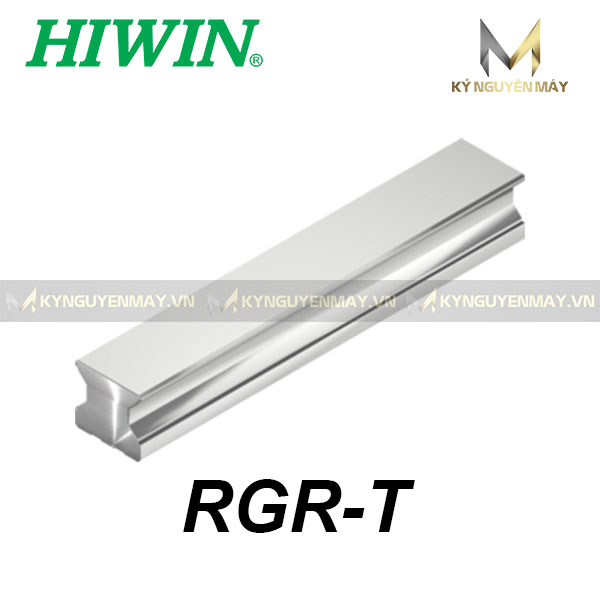

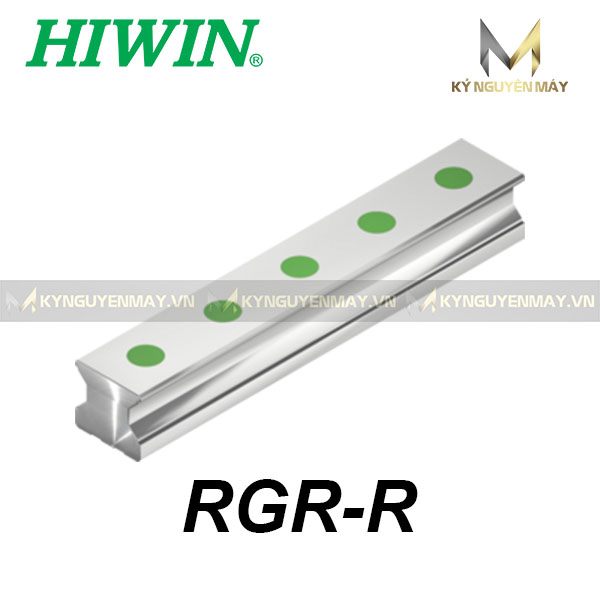

Loại lắp ray (Rail Mounting Type)	R T	Lắp từ trên xuống Lắp từ dưới lên
Nắp (Reinforced Cap)	RC
Mã chính xác (Precision code)	H, P
	E None	Thanh ray đặc biệt Thanh ray tiêu chuẩn
Chiều dài thanh ray (Rail Length)	mm

Ứng dụng của thanh ray dẫn hướng QRR

Máy công cụ CNC: máy phay, máy tiện, máy cắt
Robot công nghiệp
Thiết bị bán dẫn: chip, màn hình,..
Các thiết bị tự động hóa: hệ thống băng chuyền, máy đóng gói, ...

Với độ chính xác cao và độ bền vượt trội, thanh trượt QR không chỉ ứng dụng trong máy móc công nghiệp mà còn được sử dụng rộng rãi trong các thiết bị tự động hóa, robot và nhiều ngành công nghiệp khác. Để được tư vấn chi tiết về sản phẩm và giải đáp mọi thắc mắc, quý khách vui lòng liên hệ với Kỷ Nguyên Máy qua số hotline: 077.209.8686. Đội ngũ chuyên viên của chúng tôi luôn sẵn sàng hỗ trợ bạn 24/7.
