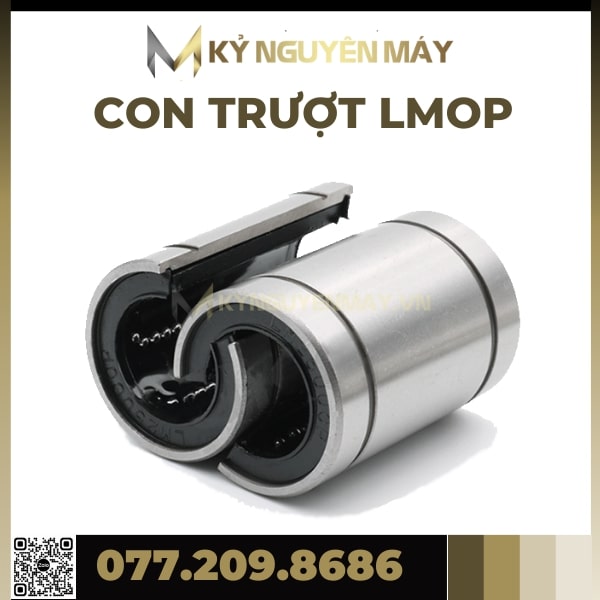

Con trượt tròn LM-OP

Con trượt tròn LMOP (hay con trượt tròn khuyết) là loại vòng bi tuyến tính đặc biệt, thiết kế cho thanh trượt tròn có đế (như ray SBR). Mặt hở giúp lắp đặt dễ dàng. Rãnh bi tròn và vỏ polymer bên trong đảm bảo chuyển động mượt mà, giảm ma sát. Phớt chặn bụi giúp kéo dài tuổi thọ. Các loại phổ biến: LM10UU-OP đến LM100UU-OP. Để có cái nhìn sâu hơn, xin mời quý khách tham khảo thêm thông tin ở dưới!

Thông tin con trượt tròn LM-OP

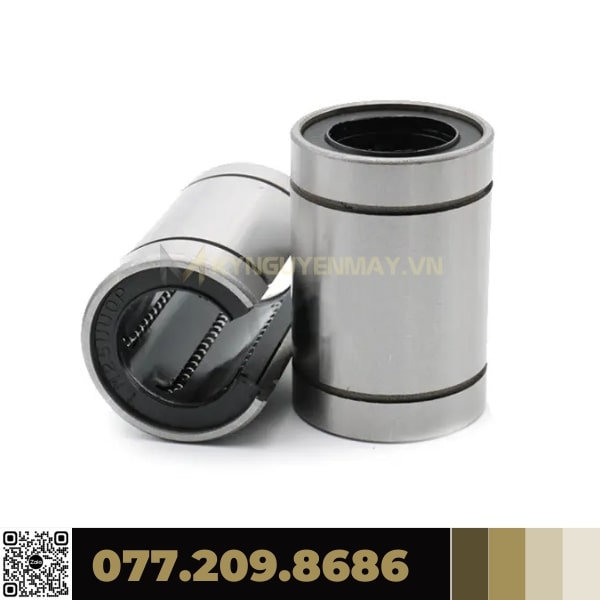

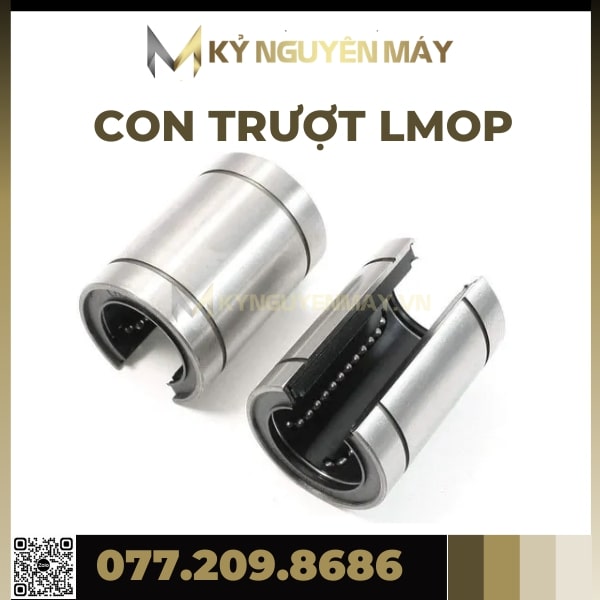

Con trượt tròn LMOP, còn được gọi là con trượt tròn khuyết, được thiết kế để sử dụng các thanh trượt tròn có đế (ví dụ: thanh ray SBR) để định hướng chuyển động.

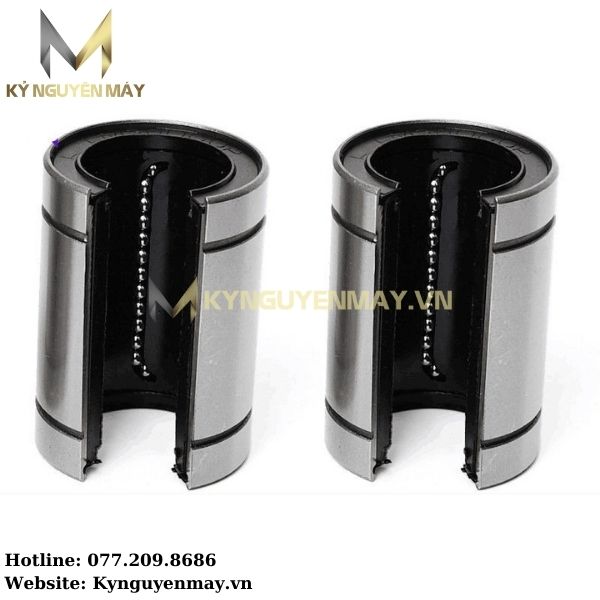

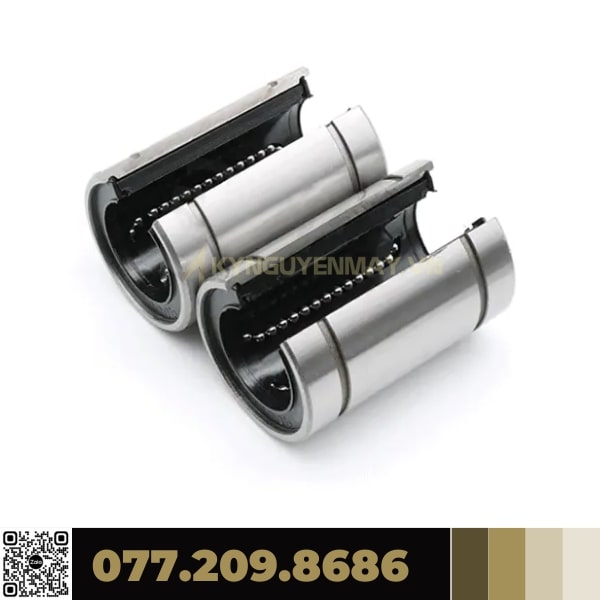

• Các vòng bi này có mặt hở (rãnh cung được cắt ra từ rãnh ngoài) để dễ dàng lắp đặt trên ray.

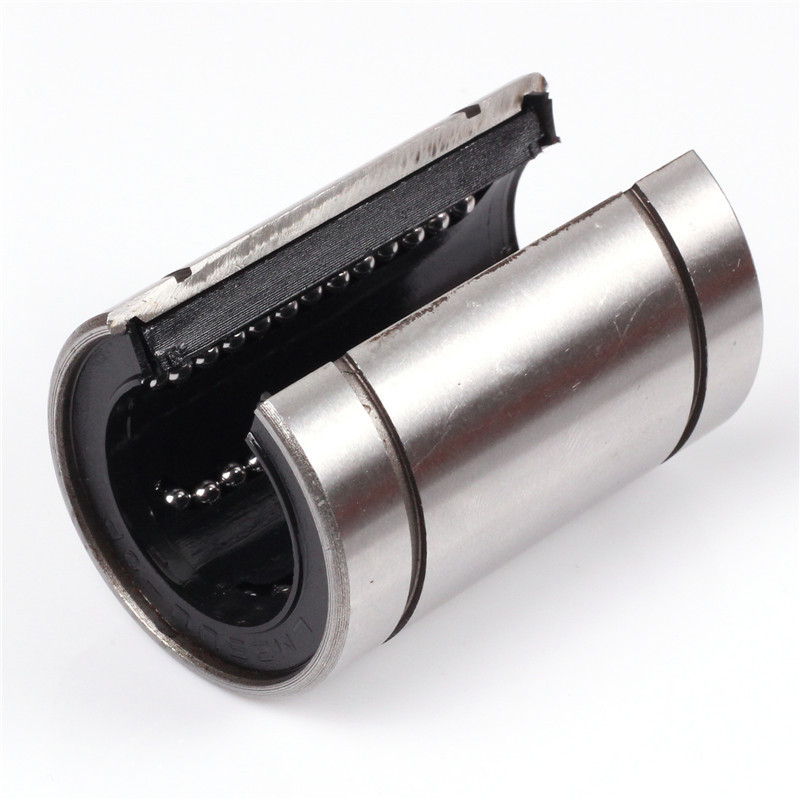

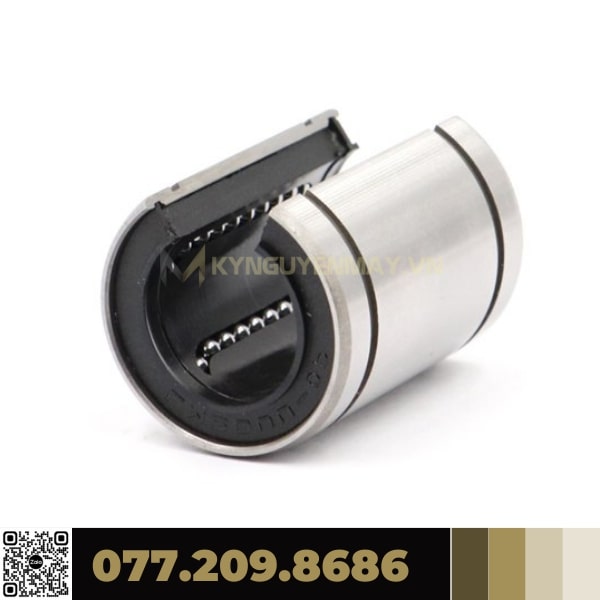

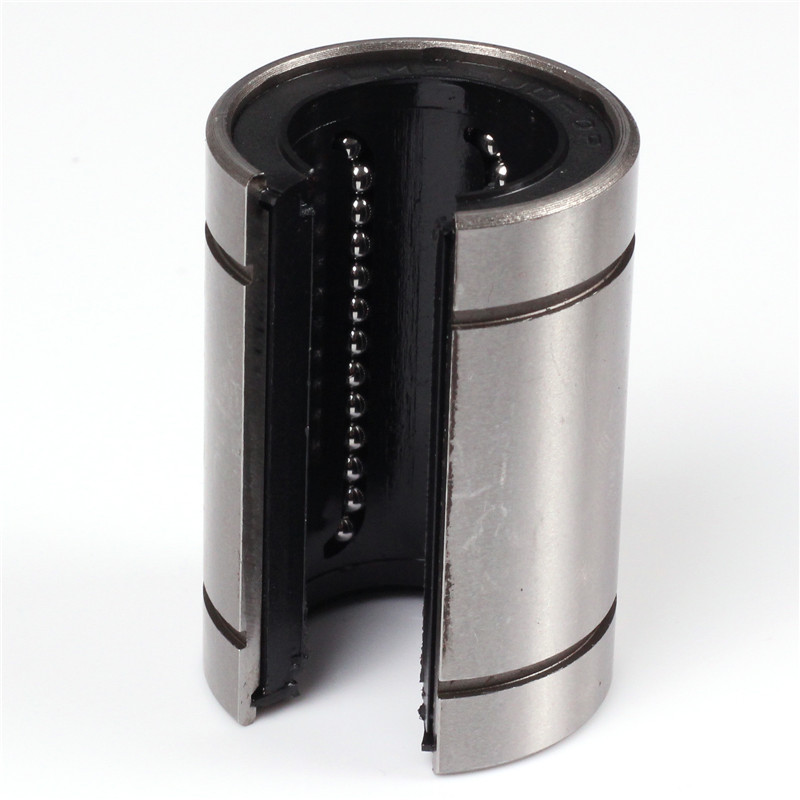

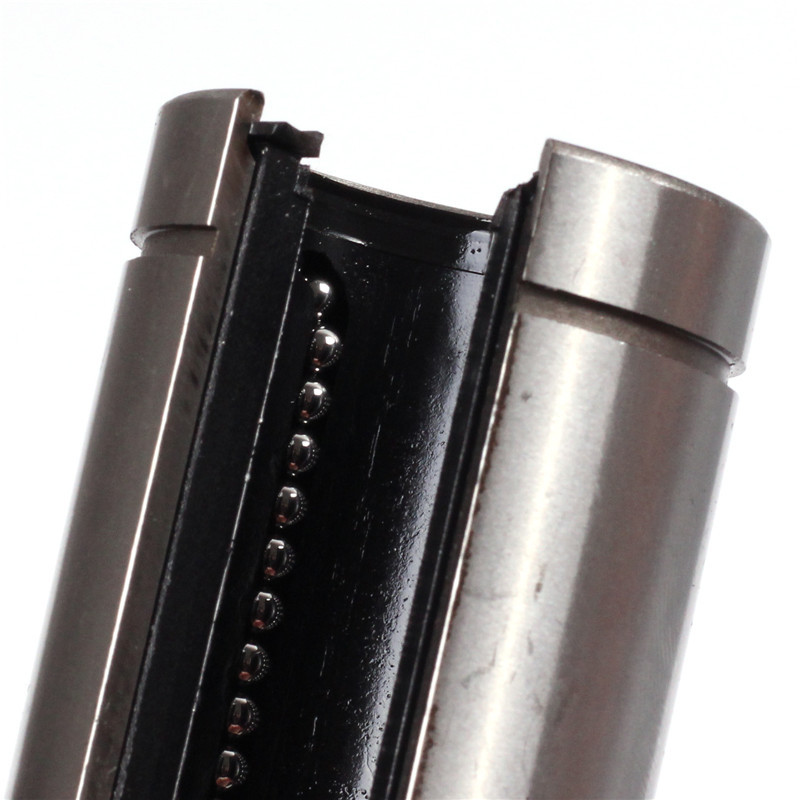

• Bên trong vòng bi, có các rãnh bi tròn được thiết kế đặc biệt để chứa các viên bi. Các viên bi này lăn trên thanh dẫn hướng, giúp giảm ma sát và cho phép chuyển động mượt mà. Vỏ polymer giữ các viên bi đúng vị trí và giảm tiếng ồn trong quá trình hoạt động.
• Vòng bi tuyến tính thường được trang bị các miếng đệm ở cả hai mặt. Các miếng đệm này có chức năng ngăn chặn bụi bẩn và các tác nhân bên ngoài khác xâm nhập vào bên trong vòng bi, giúp bảo vệ các viên bi và kéo dài tuổi thọ của vòng bi.

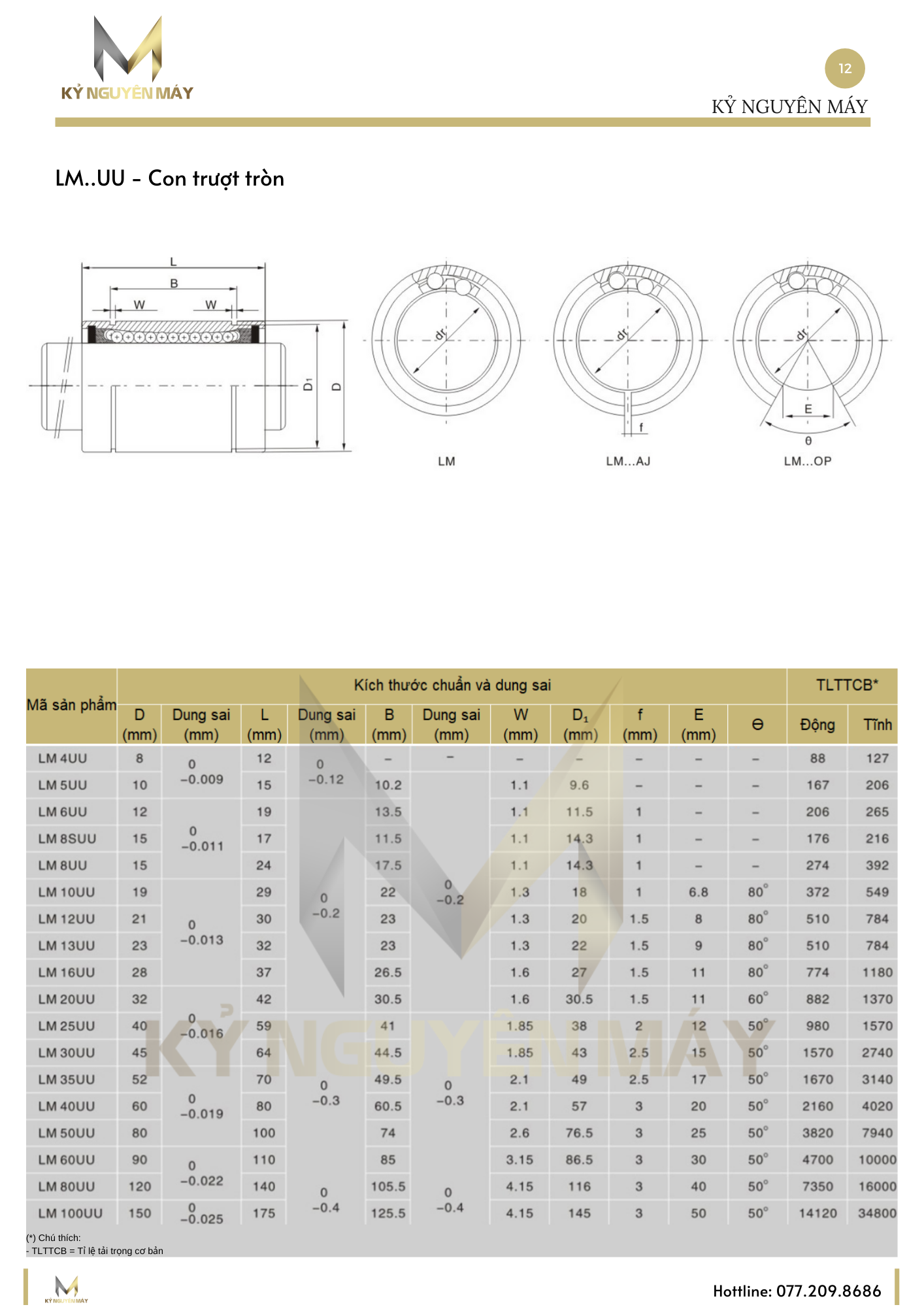

Đặc tính kỹ thuật con trượt tròn LM-OP

Con trượt tròn LM-OP được thiết kế phù hợp với nhiều dòng máy và có đặc tính kỹ thuật:

• Chất liệu: 45 #, Gcr15;
• Độ cứng: HRC58 ± 2 (Gcr15: HRC60 ± 2);
• Độ chính xác: g6, Độ cong: Dưới 5μM/100mm;
• Độ dày mạ chrome: 30μM (Rmax);
• Bề mặt gồ ghề: Dưới 1.5μM (Rmax);
• Bề mặt cứng dày: 0.8μ ~ 3mm;
• Đường kính ngoài: từ 12mm đến 100mm.

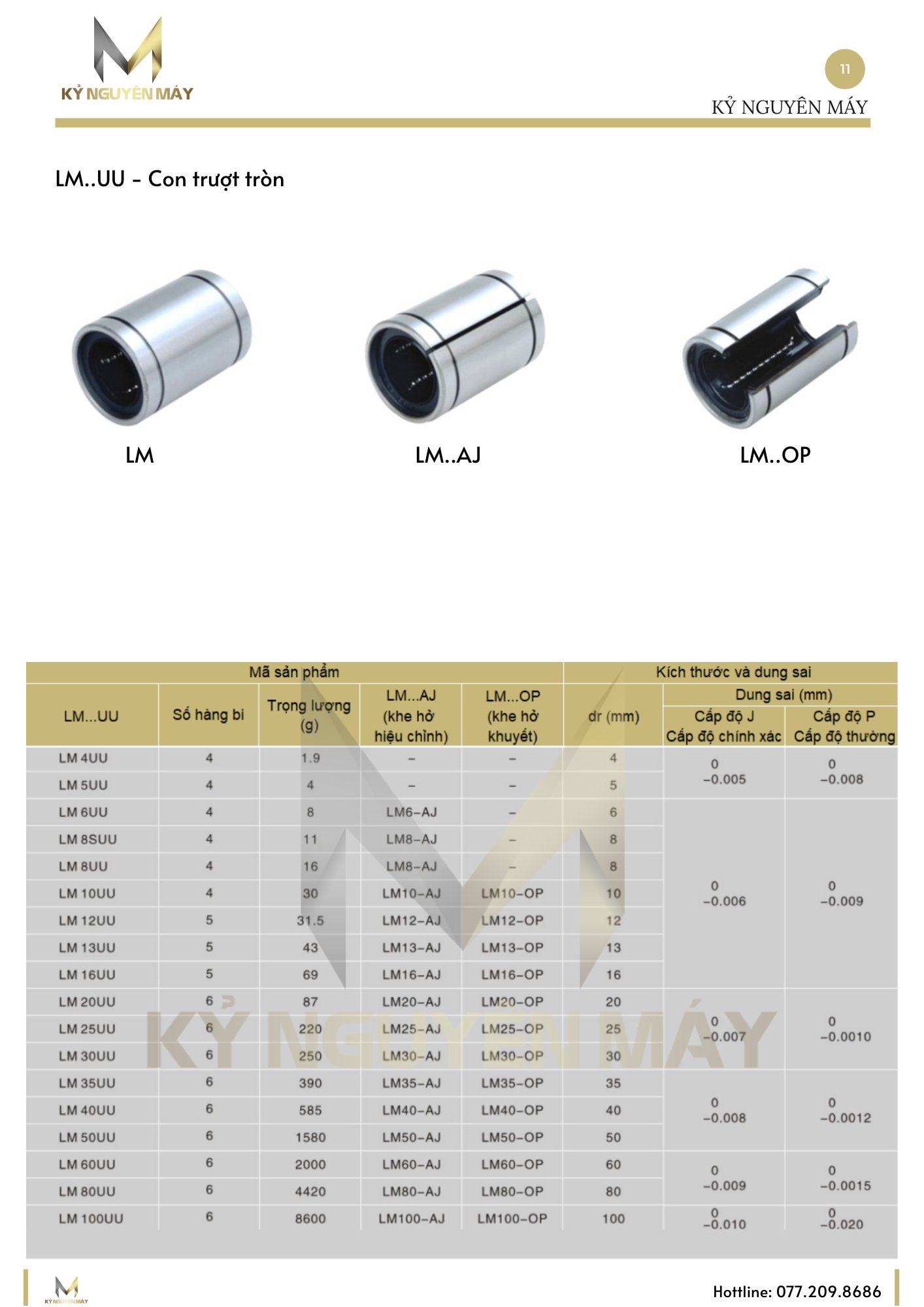

Mã sản phẩm con trượt tròn LM-OP

Ký hiệu model con trượt LM-OP thường có cấu trúc như sau:

• Con trượt tròn LM10UU-OP;
• Con trượt tròn LM12UU-OP;

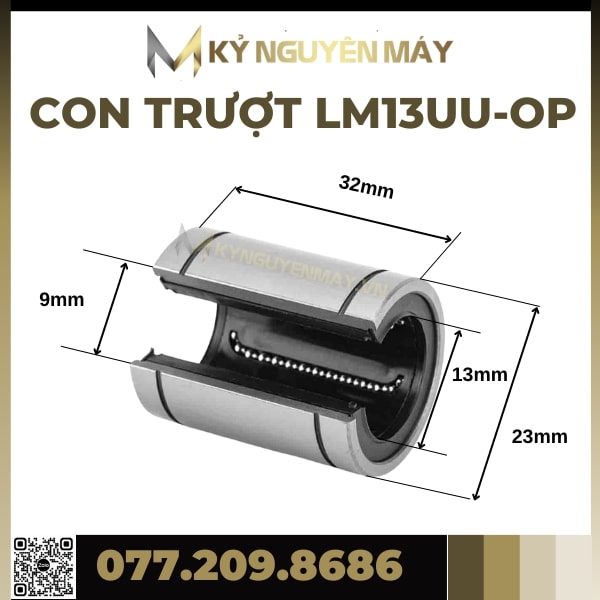

• Con trượt tròn LM13UU-OP;
• Con trượt tròn LM16UU-OP;
• Con trượt tròn LM20UU-OP;
• Con trượt tròn LM25UU-OP;
• Con trượt tròn LM30UU-OP;
• Con trượt tròn LM35UU-OP;
• Con trượt tròn LM40UU-OP;
• Con trượt tròn LM50UU-OP;
• Con trượt tròn LM60UU-OP;

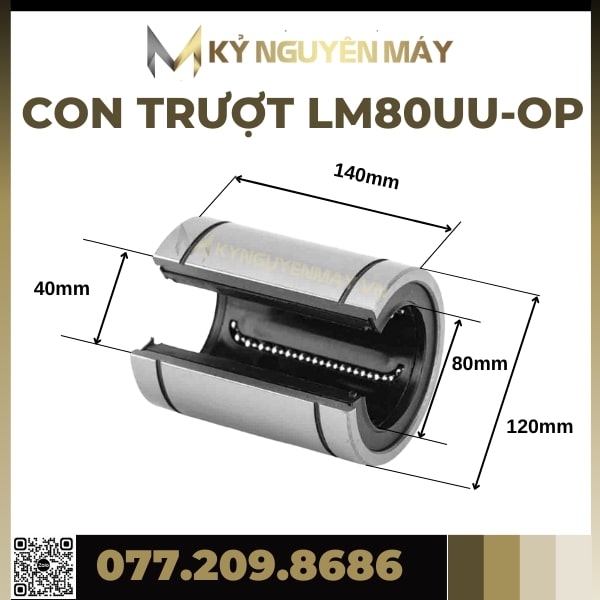

• Con trượt tròn LM80UU-OP;

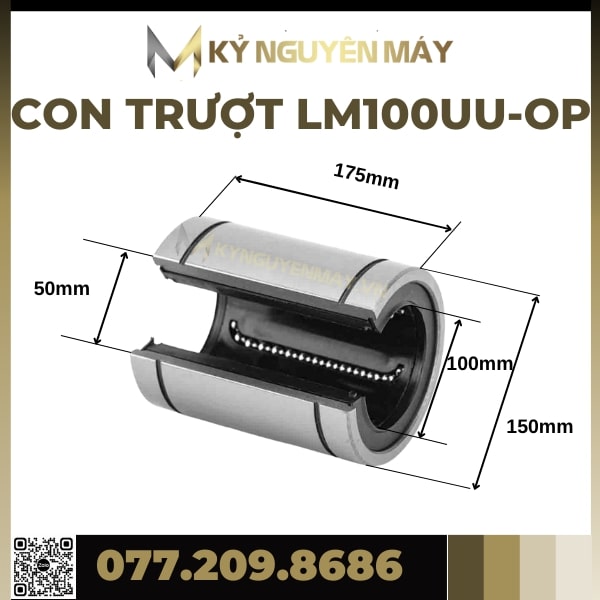

• Con trượt tròn LM100UU-OP;

(*) Trong đó:

LM: Viết tắt của Linear Motion, cho biết đây là loại vòng bi tuyến tính.

[Đường kính trục]: Đường kính của trục mà vòng bi được thiết kế để hoạt động trên đó. Đơn vị thường là milimet (mm).

[Loại]: Cho biết loại vòng bi cụ thể. UU-OP: Vòng bi có phớt chặn bụi ở cả hai đầu và là loại vòng bi mặt hở (Open type), có rãnh hở trên bề mặt ngoài để dễ dàng lắp đặt trên thanh dẫn hướng.

(*) Ví dụ

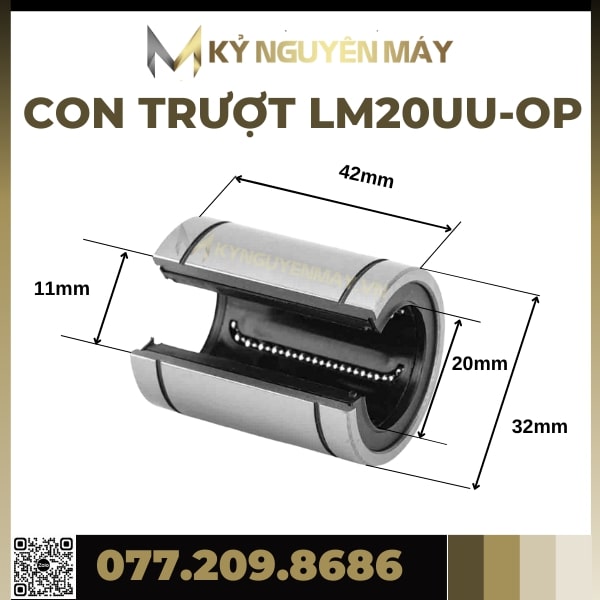

• LM20UUOP: Đây là vòng bi tuyến tính mặt hở, đường kính trục 20mm, có phớt chặn bụi ở cả hai đầu.
• LM25UU OP: Đây là vòng bi tuyến tính mặt hở, đường kính trục 25mm, có phớt chặn bụi ở cả hai đầu.

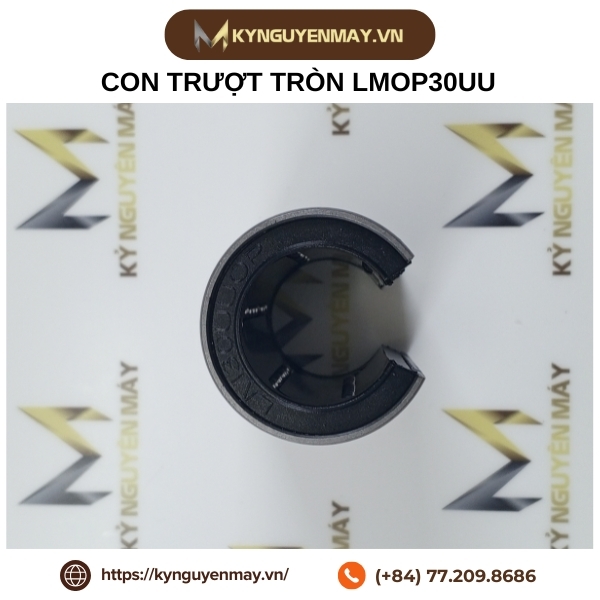

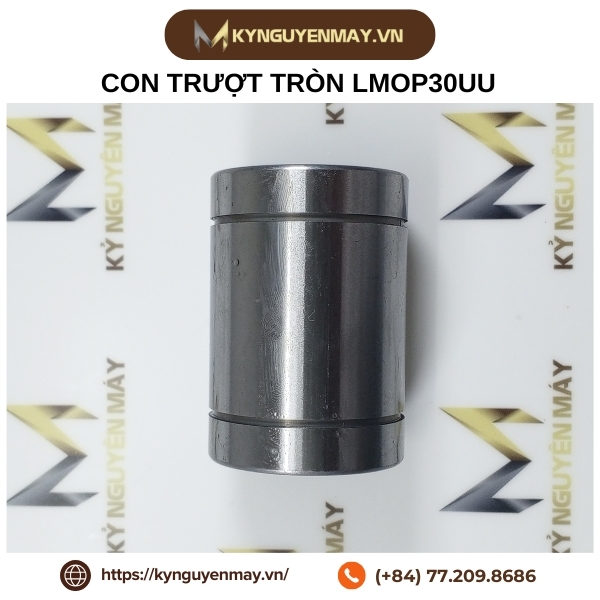

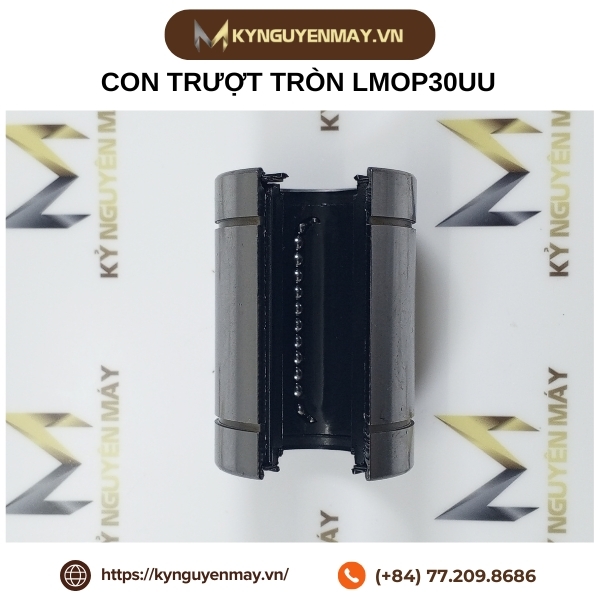

• LM30UUOP: Đây là vòng bi tuyến tính mặt hở, đường kính trục 30mm, có phớt chặn bụi ở cả hai đầu.

Ưu điểm vượt trội của con trượt tròn LM-OP

Là một trong những sản phẩm được sử dụng rộng rãi trong ngành công nghiệp máy móc, con trượt tròn LM-OP được yêu thích bởi chúng mang những ưu điểm vượt trội sau:

• Con trượt tròn khuyết có khả năng chịu lực tốt;
• Chuyển động trượt nhẹ nhàng, không gây ra tiếng ồn trong quá trình vận hành;
• Con trượt hở có độ chính xác cao, ma sát thấp;
• Ổ bi trượt tròn có giá thành tương đối rẻ hơn so với con trượt vuông;
• Dễ dàng thiết kế và lắp đặt.

Ứng dụng phổ biến của con trượt tròn LM-OP

Con trượt tròn LM-OP là linh kiện quan trọng trong hệ thống dẫn hướng giúp cho tính ứng dụng thuộc rất nhiều lĩnh vực khác nhau nên ổ bi trượt tròn có một phạm vi ứng dụng lớn trong ngành công nghiệp và cơ khí. Trong đó có thể kể đến những ứng dụng phổ biến của con trượt LM-OP:

• Dùng trong các loại máy móc chế biến thực phẩm.
• Được dùng trong đa dạng các lĩnh vực như sản xuất kim loại, chế biến đường, lâm sản,...
• Sử dụng trong các băng chuyền, băng tải, máy sàng rung, máy trộn công nghiệp, …
• Máy CNC: Máy phay CNC, máy cắt CNC, máy khoan CNC,...
