Con trượt HIWIN HGH20CA (H20C/ HG20)

SKU: HGH20CA-1
Thương hiệu: HIWIN
Đánh giá
Liên hệ

THÔNG TIN SẢN PHẨM:

1. Mã sản phẩm: Con trượt HIWIN HGH15CA

2. Kích thước:

  • Kích thước: 77.5x44x30mm (chiều dài x chiều rộng x chiều cao)
  • Khoảng cách 2 lỗ bắt vít: 36x32mm (chiều dài x chiều rộng)
  • Dòng con trượt vuông không cánh

      3. Xuất xứ: Nhật Bản, Trung Quốc

      4. Khả năng cung cấp hiện thời: 100 sản phẩm

    Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686
    Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy
    Hàng mới 100%
    Hàng mới 100%

    Nhập khẩu trực tiếp

    Xuất hàng trong ngày
    Xuất hàng trong ngày

    Giao nhanh toàn quốc

    Bảo hành dài lâu
    Bảo hành dài lâu

    Theo đúng chính sách

    Con trượt vuông HIWIN HGH20CA là một trong những sản phẩm hàng đầu trong hệ thống truyền động tuyến tính, được sử dụng rộng rãi trong nhiều ngành công nghiệp như gia công CNC, tự động hóa và chế tạo máy. Trong bài viết này, chúng ta sẽ khám phá chi tiết về sản phẩm này, từ cấu tạo, thông số kỹ thuật cho đến ý nghĩa các ký hiệu của con trượt HIWIN H20C. Kéo xuống phía dưới để hiểu rõ hơn và tìm hiểu lý do tại sao HIWIN HGH20CA lại là sự lựa chọn tối ưu cho các hệ thống truyền động của bạn.

    Thông tin con trượt HIWIN HGH20CA

    • Tên sản phẩm: Con trượt HIWIN HGH20CA
    • Thương hiệu: HIWIN
    • Kích thước: 77.5x44x30mm (chiều dài x chiều rộng x chiều cao)
    • Khoảng cách 2 lỗ bắt vít: 36x32mm (chiều dài x chiều rộng)
    • Dòng con trượt vuông không cánh
    • Chất liệu: Thép
    • Danh mục: Bi trượt | Bi trượt HIWIN HGH20CA

    con trượt HIWIN HGH20CA

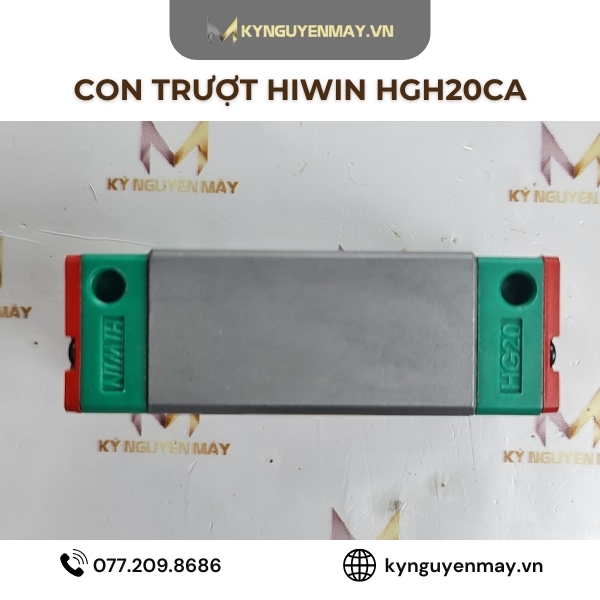

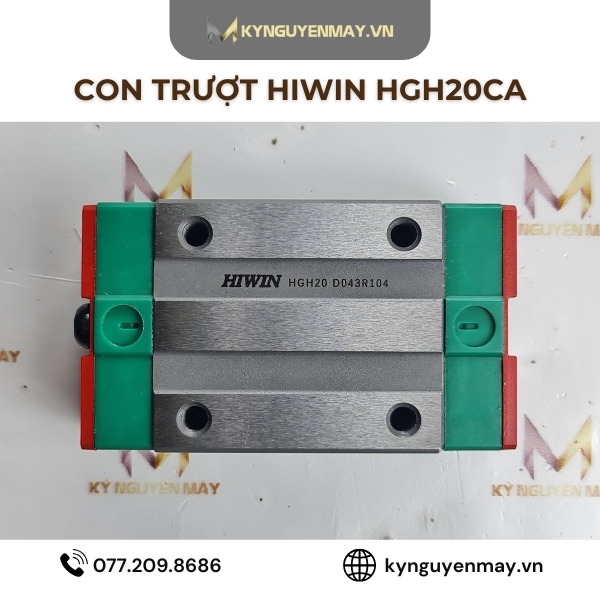

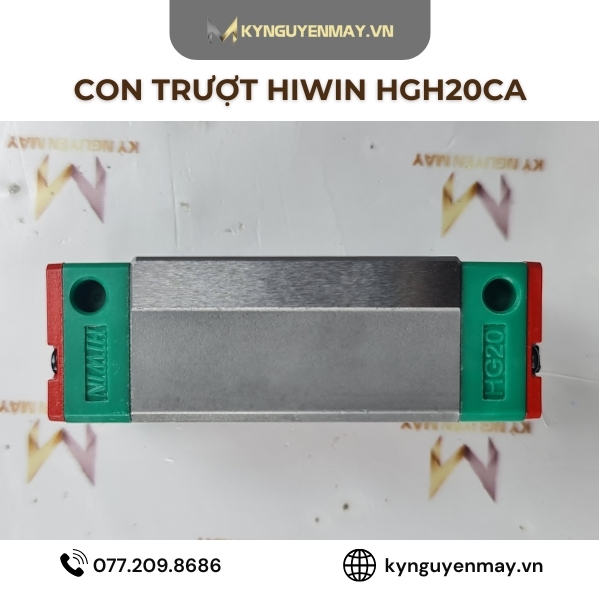

    Ảnh con trượt HIWIN HGH20CA

    Thông số kỹ thuật của con trượt HIWIN H20C

    Để chọn được sản phẩm con trượt HIWIN phù hợp, việc nắm rõ các thông số kỹ thuật HIWIN là điều vô cùng quan trọng. Dưới đây là bảng thông số kỹ thuật cơ bản của bạc trượt dẫn hướng HIWIN HGH20CA:

    • Chiều dài: 77,5 mm
    • Chiều rộng: 44 mm
    • Chiều cao trước khi lắp: 25,6 mm
    • Tổng chiều cao cả thanh và con trượt khi lắp vào nhau: 30mm

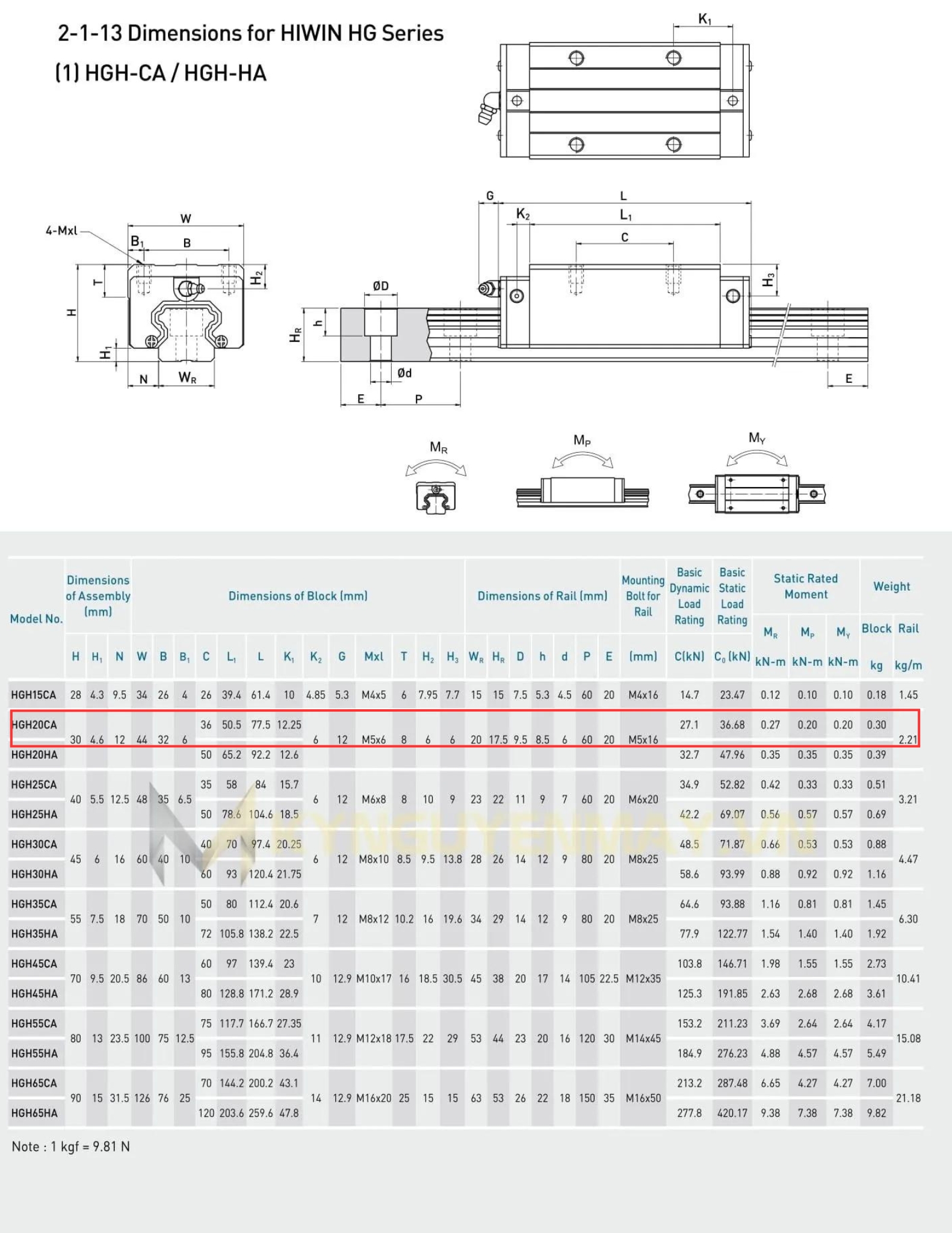

    Thông số kỹ thuật của sản phẩm HGH20CA



    Nhờ những thông số kỹ thuật trên, bạc trượt dẫn hướng HIWIN HGH20CA kết hợp cùng thanh ray HGR có thể hoạt động hiệu quả trong nhiều môi trường công nghiệp khác nhau, từ môi trường khô ráo cho đến những môi trường có độ ẩm và nhiệt độ khắc nghiệt.

    Giải thích các ký hiệu của dòng ổ bi trượt HIWIN HG20

    Việc hiểu rõ các ký hiệu trên vòng bi trượt giúp người dùng dễ dàng phân biệt và lựa chọn sản phẩm chính xác. Dưới đây là giải thích cụ thể về các ký hiệu của con trượt HIWIN HGH20CA:

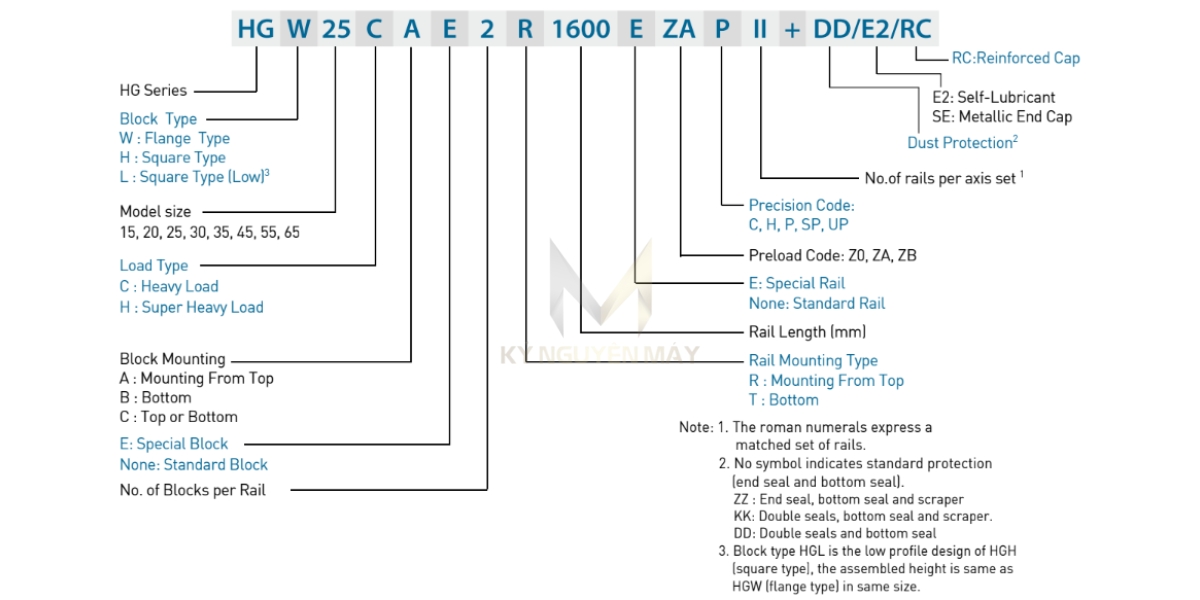

    Giải thích các ký hiệu của dòng ổ bi trượt HGH20CA

    Đặc điểm

    Ký hiệu

    Giải thích

    HG Series

    HG

    Đây là dòng sản phẩm của bộ hướng dẫn trượt

    Loại con trượt

    W

    W: Kiểu mặt bích

    H: Kiểu vuông

    L: Kiểu vuông thấp

    Kích thước của khối

    25

    15, 20, 25, 30, 35, 45, 55, 65

    Loại tải trọng

    C

    C: Tải trọng nặng

    H: tải trọng siêu nặng

    Cách lắp đặt khối

    A

    A: Lắp từ trên xuống

    B: Lắp từ dưới lên

    C: Lắp trên xuống hoặc dưới lên

    Loại khối

    E

    E: Khối đặc biệt

    None: Khối tiêu chuẩn

    Số lượng khối trên mỗi ray

    2



    Cách lắp đặt ray

    R

    R: Lắp từ trên xuống

    T: Lắp từ dưới lên

    Chiều dài ray

    1600

    1600mm

    Loại ray

    E

    Ray đặc biệt

    Mã tải trước

    ZA

    ZO, ZA, ZB

    Mã độ chính xác

    P

    C, H, P, SP, UP

    Số lượng ray trên mỗi trục

    II



    Gioăng kép và gioang đáy

    DD



    Bôi trơn tự động

    E2



    Nắp bảo vệ tăng cường

    RC



    Những ký hiệu này giúp bạn dễ dàng nhận biết và lựa chọn loại con trượt phù hợp với nhu cầu sử dụng của mình, đảm bảo hiệu quả tối ưu trong công việc.

    Con trượt HIWIN HGH20CA không chỉ nổi bật với thiết kế bền bỉ và khả năng chịu tải tốt mà còn đảm bảo độ chính xác cao cho các hệ thống dẫn hướng tuyến tính. Đây là sự lựa chọn lý tưởng cho các ứng dụng trong ngành công nghiệp sản xuất, tự động hóa và cơ khí chính xác. Nếu bạn đang tìm kiếm giải pháp cho hệ thống của mình, hãy truy cập ngay vào website Kỷ Nguyên Máy hoặc liên hệ qua hotline 077.209.8686 để được tư vấn chi tiết và nhận báo giá tốt nhất!
