Con Trượt Tròn LMF Mặt Bích Tròn | LMF12, LMF16, LMF20, LMF25, LMF30

Mô tả
Chính sách đổi trả hàng
Chính sách vận chuyển
Đánh giá sản phẩm

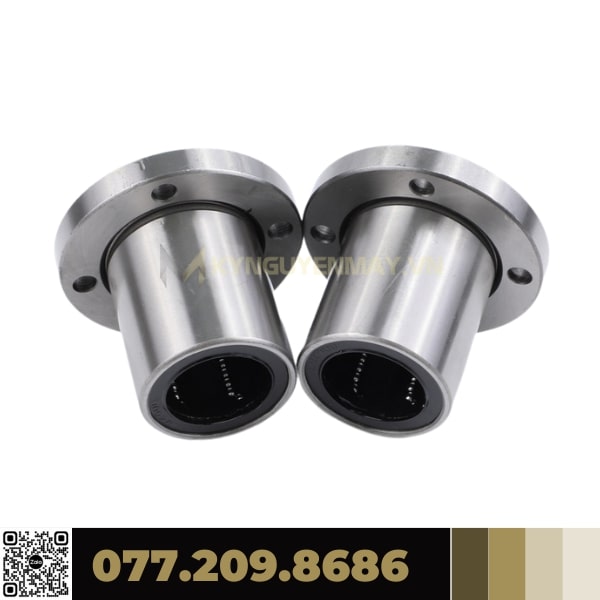

Con trượt tròn LMF 6 8 10 12 13 16 20 25 30 35 40 50 60 thuộc dòng vòng bi dẫn hướng có đầu chặn. Khác với con trượt tròn LMK có đầu chặn hình vuông thì đầu chặn của con trượt LMF được thiết kế hình tròn. Sản phẩm này thường được sử dụng với thanh trượt tròn tạo thành các chuyển động tịnh tiến trong các loại máy móc giúp chuyển động trơn tru, êm mượt đạt được tối đa năng suất và tuổi thọ của dòng con trượt tròn được sử dụng lâu dài giúp tiết kiệm chi phí và thời gian thay thế. Cùng tìm hiểu chi tiết sản phẩm này ở nội dung dưới đây.

Thông tin con trượt tròn LMF

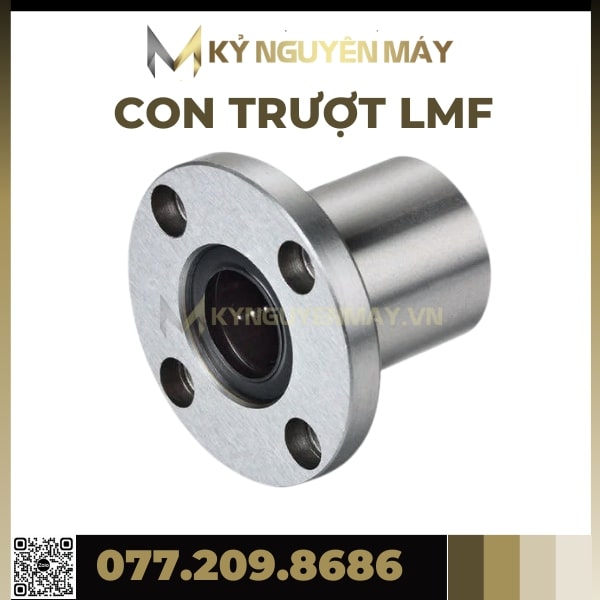

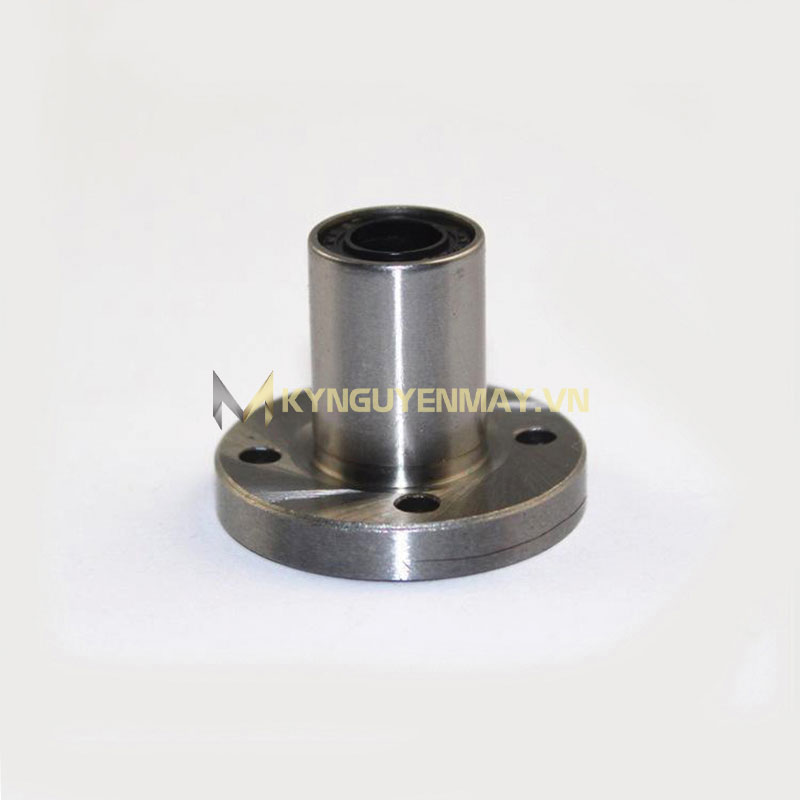

Con trượt LMF là một loại ổ trượt được thiết kế đặc biệt cho các ứng dụng chuyển động tuyến tính. Cấu trúc của nó bao gồm:

Một ống trượt hình trụ với mặt bích tròn được gắn liền, trên mặt bích có bốn lỗ để cố định ống trượt vào hệ thống.
Vòng ngoài của ống trượt được chế tạo từ kim loại, thường là thép, để đảm bảo độ bền và khả năng chịu tải.
Bên trong vòng ngoài là các viên bi được dẫn hướng bởi một lồng nhựa, giúp giảm ma sát và đảm bảo chuyển động mượt mà.
Lớp lót bi bên trong ống trượt được bảo vệ khỏi bụi bẩn và các tác nhân bên ngoài nhờ hai phớt môi, giúp kéo dài tuổi thọ của ổ trượt.

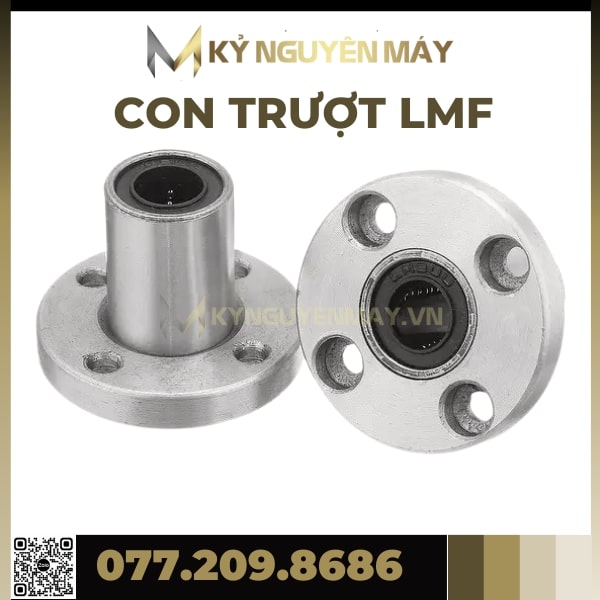

1. Con trượt tròn đế tròn LMF-UU

LMF6UU, LMF8SUU, LMF8, LMF12UU, LMF16UU, LMF20UU, LMF13UU, LMF30UU, LMF35UU, LMF40UU, LMF50UU, LMF80UU, LMF100UU

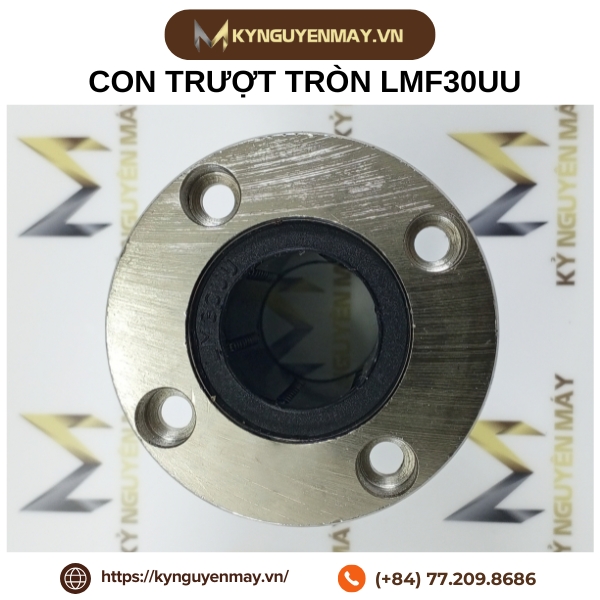

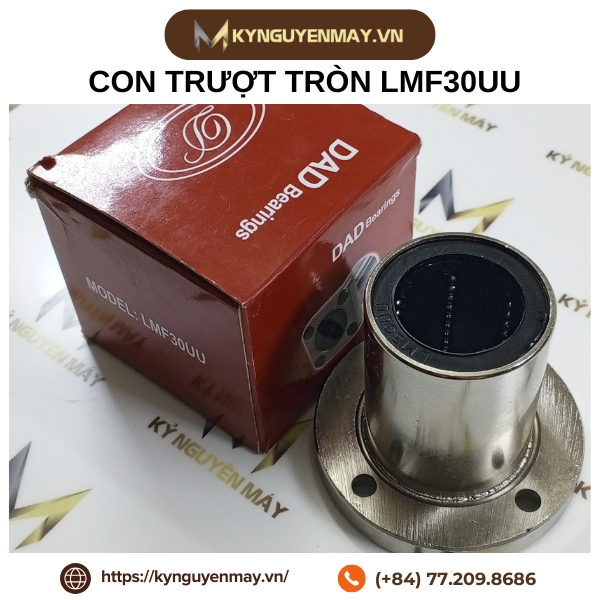

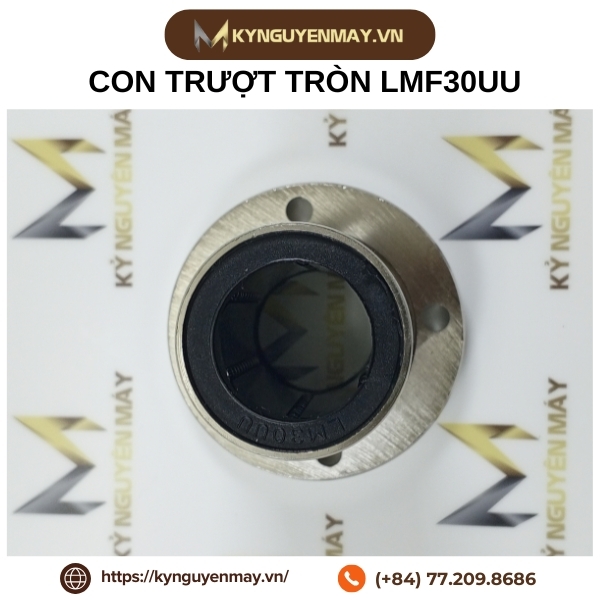

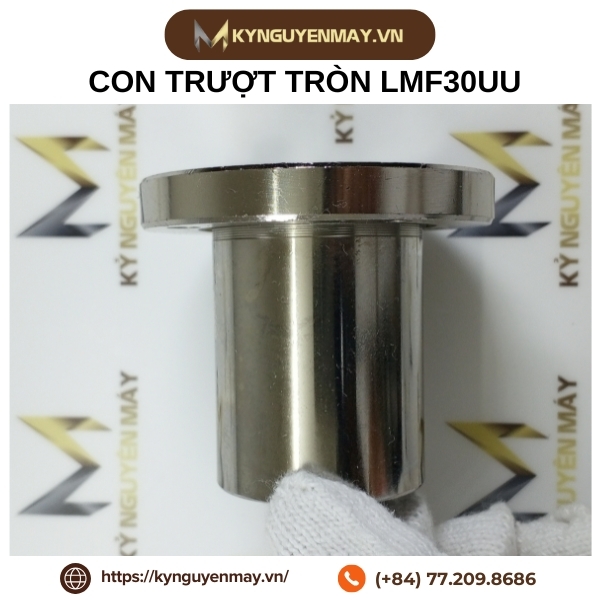

Video Con trượt tròn LMF30UU

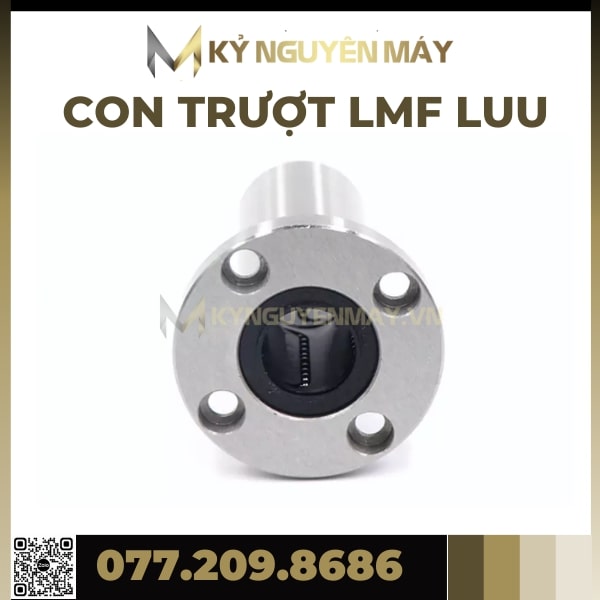

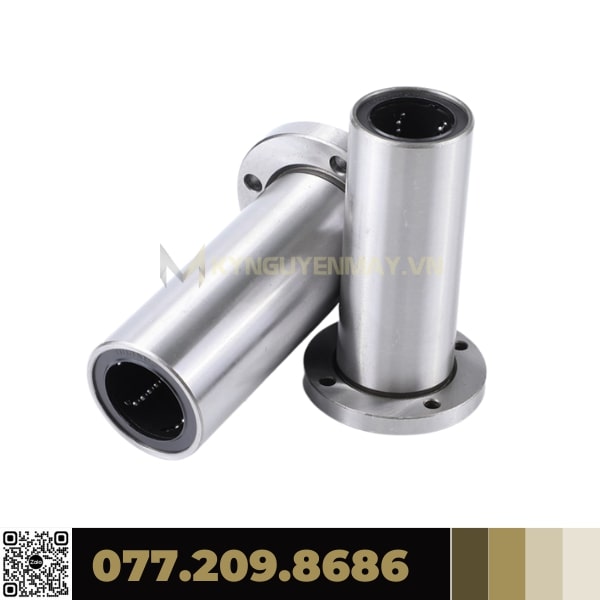

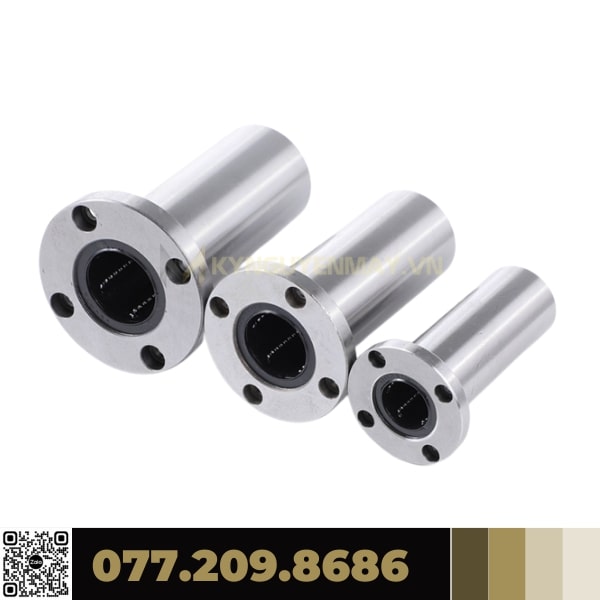

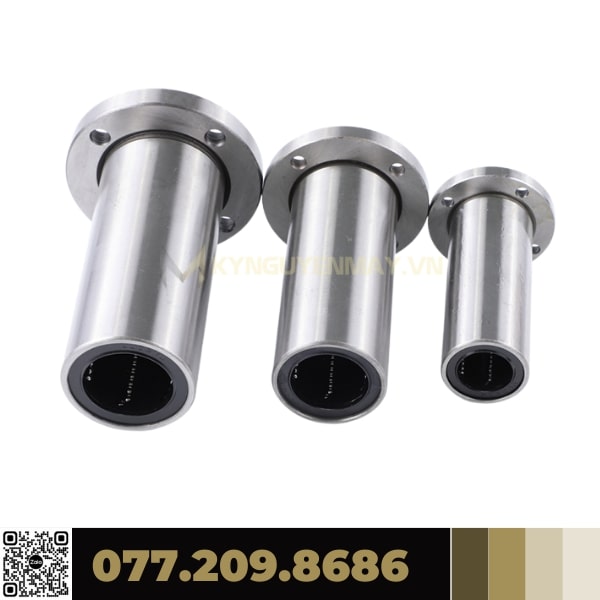

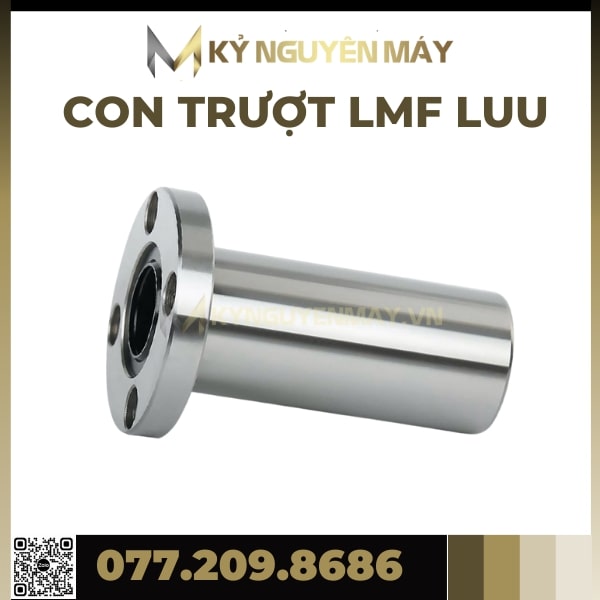

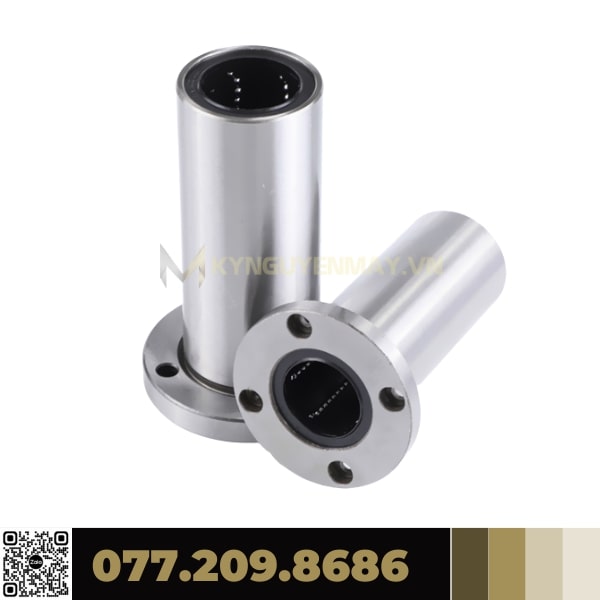

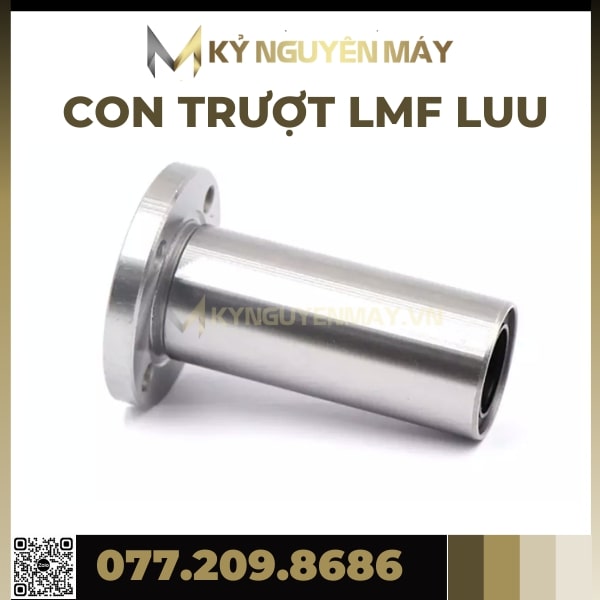

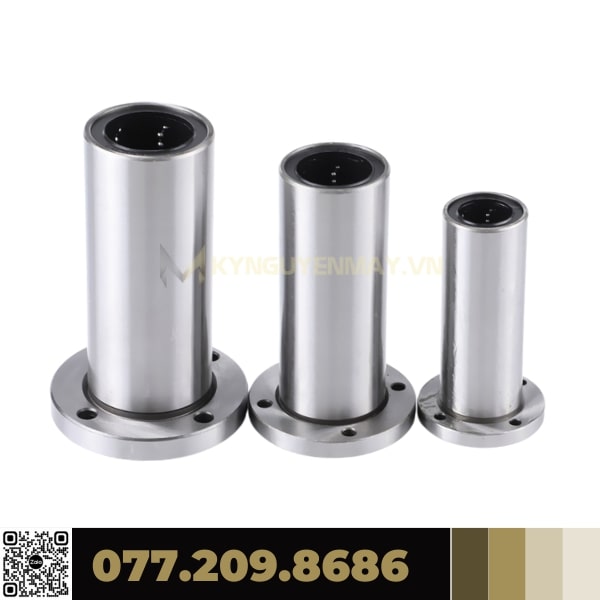

2. Con trượt tròn đế tròn LMF-LUU

LMF6LUU, LMF8LUU, LMF10LUU, LMF12LUU, LMF13LUU, LMF25LUU, LMF35LUU, LMF40LUU, LMF50LUU, LMF60LUU

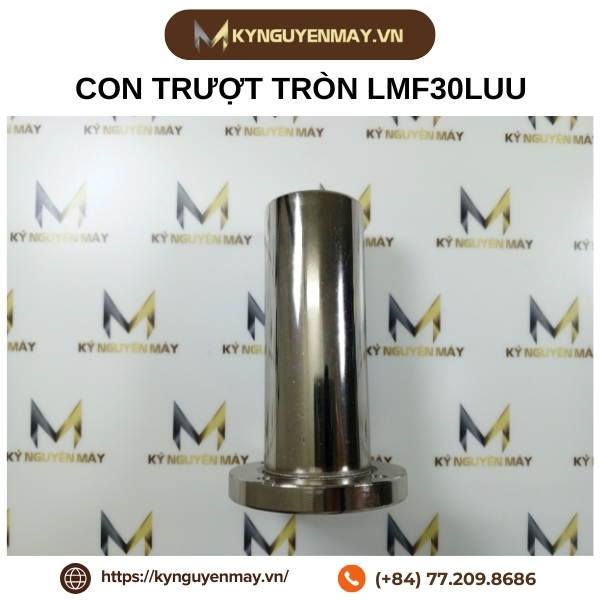

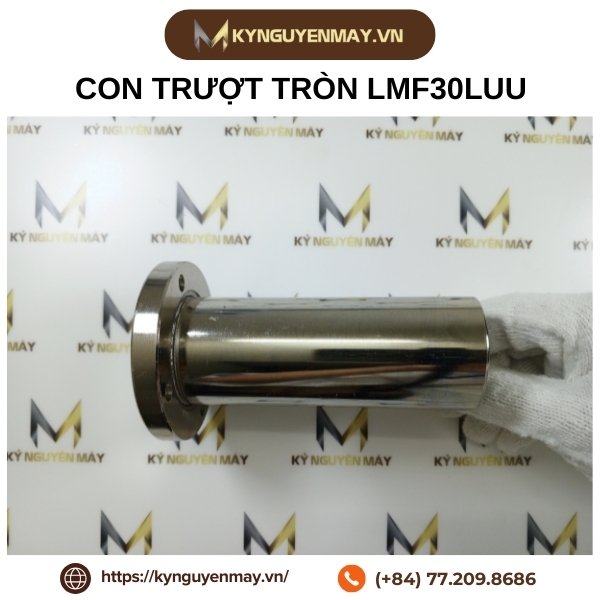

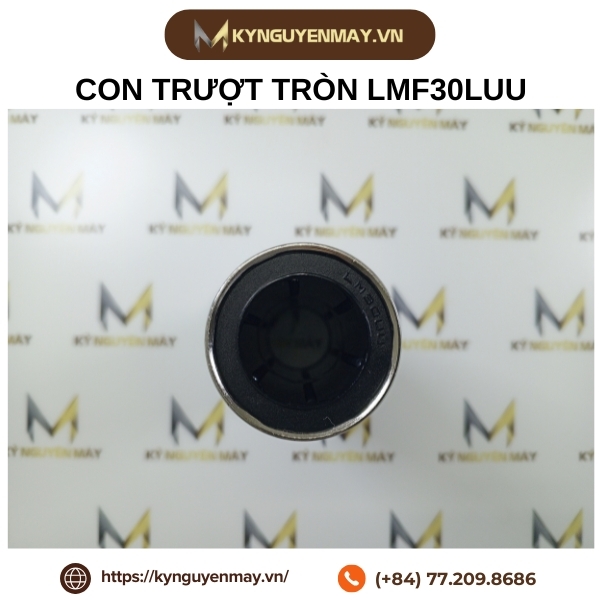

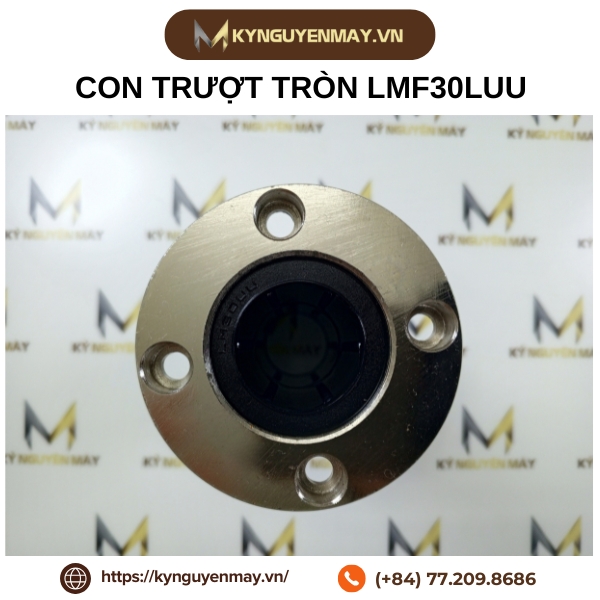

Video Con trượt tròn LMF30LUU

Bảng thông số kỹ thuật con trượt tròn LMF12, LMF16 LMF20, LMF25, LMF30

Con trượt tròn LMF được thiết kế phù hợp với nhiều dòng máy công nghiệp hiện đại và có đặc tính kỹ thuật:

Chất liệu: Thép mạ crom chống gỉ sét, có độ chính xác cao
Độ cứng: HRC58 ± 2 (Gcr15: HRC60 ± 2)
Độ chính xác: g6, Độ cong: Dưới 5μM/100mm
Độ dày mạ chrome: 30μM (Rmax)
Bề mặt gồ ghề: Dưới 1.5μM (Rmax)
Bề mặt cứng dày: 0.8μ ~ 3mm
Đường kính ngoài: từ 6mm đến 100mm.

1. Thông số con trượt LMF - UU

LMF6UU: thông số đường kính trong d=6mm, đường kính ngoài D=12mm, chiều dài L=19mm
LMF8SUU: thông số đường kính trong d=8mm, đường kính ngoài D=15mm, chiều dài L=17mm
LMF13UU: thông số đường kính trong d=13mm, đường kính ngoài D=23mm, chiều dài L=32mm
LMF30UU: thông số đường kính trong d=30mm, đường kính ngoài D=45mm, chiều dài L=64mm
LMF80UU: thông số đường kính trong d=80mm, đường kính ngoài D=120mm, chiều dài L=140mm
LMF100UU: thông số đường kính trong d=100mm, đường kính ngoài D=150mm, chiều dài L=175mm

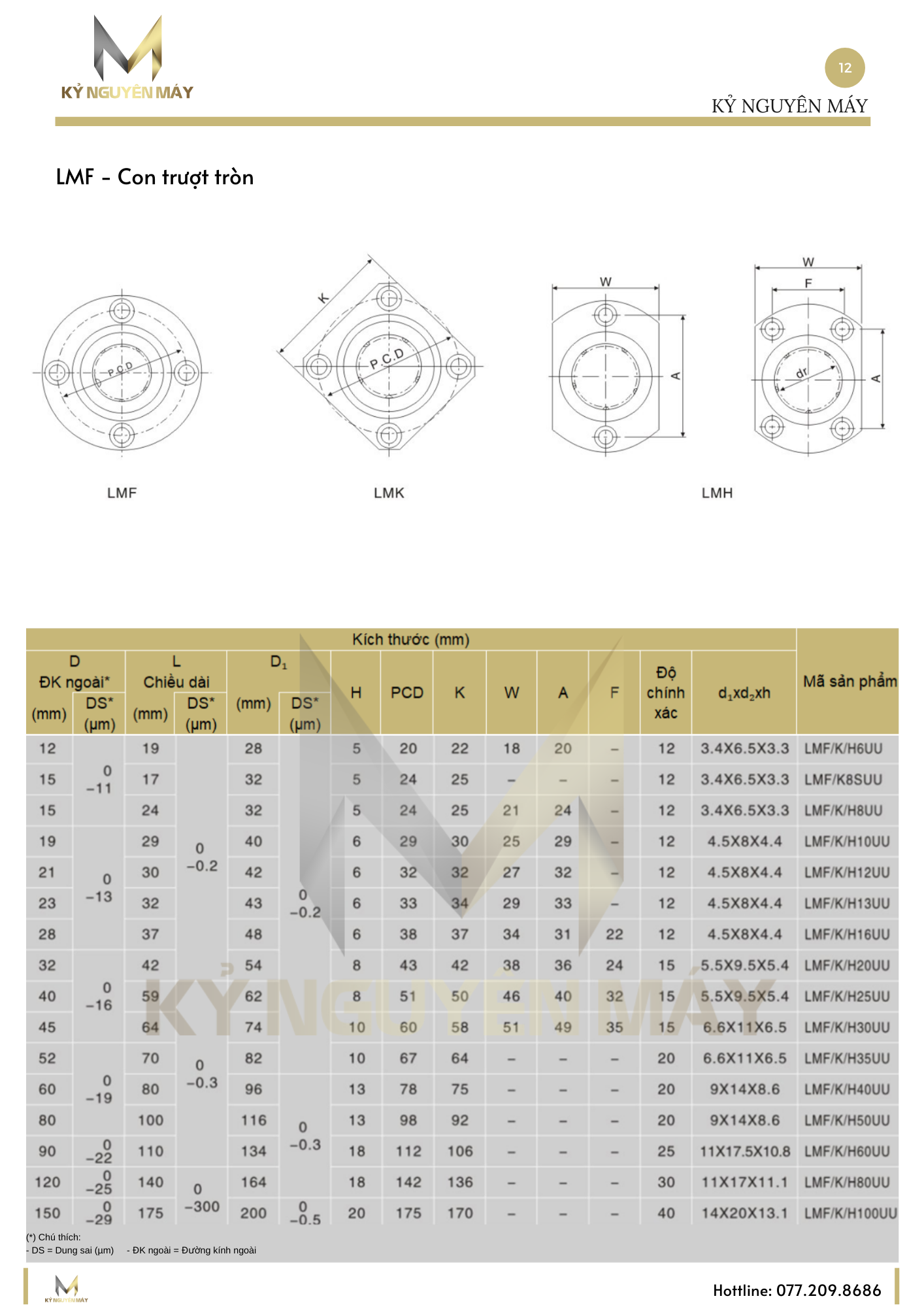

Thông số Con trượt LMF - UU

Hình thông số con trượt LMF - UU

2. Thông số con trượt LMF - LUU

LMF8LUU: thông số đường kính trong d=8mm, đường kính ngoài D=15mm, chiều dài L=45mm
LMF10LUU: thông số đường kính trong d=10mm, đường kính ngoài D=19mm, chiều dài L=55mm
LMF12LUU: thông số đường kính trong d=12mm, đường kính ngoài D=21mm, chiều dài L=57mm
LMF13LUU: thông số đường kính trong d=13mm, đường kính ngoài D=23mm, chiều dài L=61mm
LMF25LUU: thông số đường kính trong d=25mm, đường kính ngoài D=40mm, chiều dài L=112mm
LMF40LUU: thông số đường kính trong d=40mm, đường kính ngoài D=60mm, chiều dài L=151mm
LMF50LUU: thông số đường kính trong d=50mm, đường kính ngoài D=80mm, chiều dài L=192mm
LMF60LUU: thông số đường kính trong d=60mm, đường kính ngoài D=90mm, chiều dài L=211mm

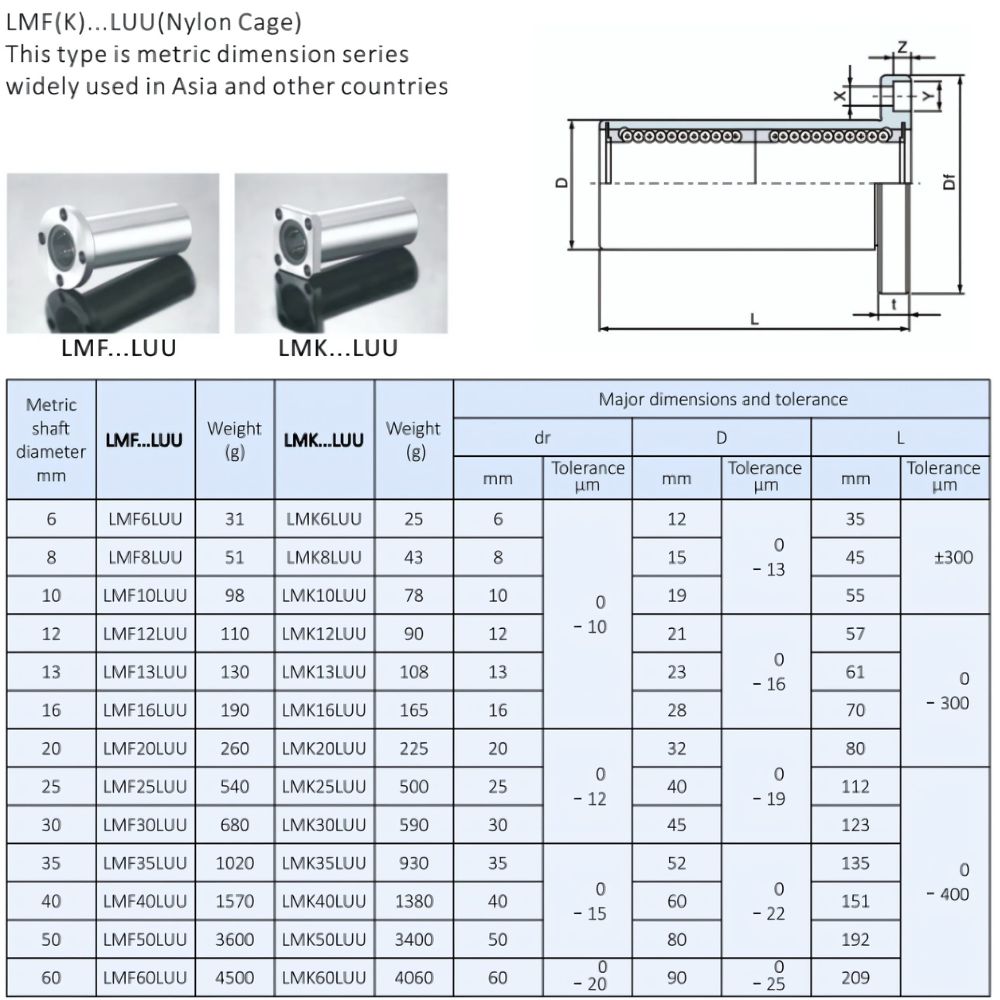

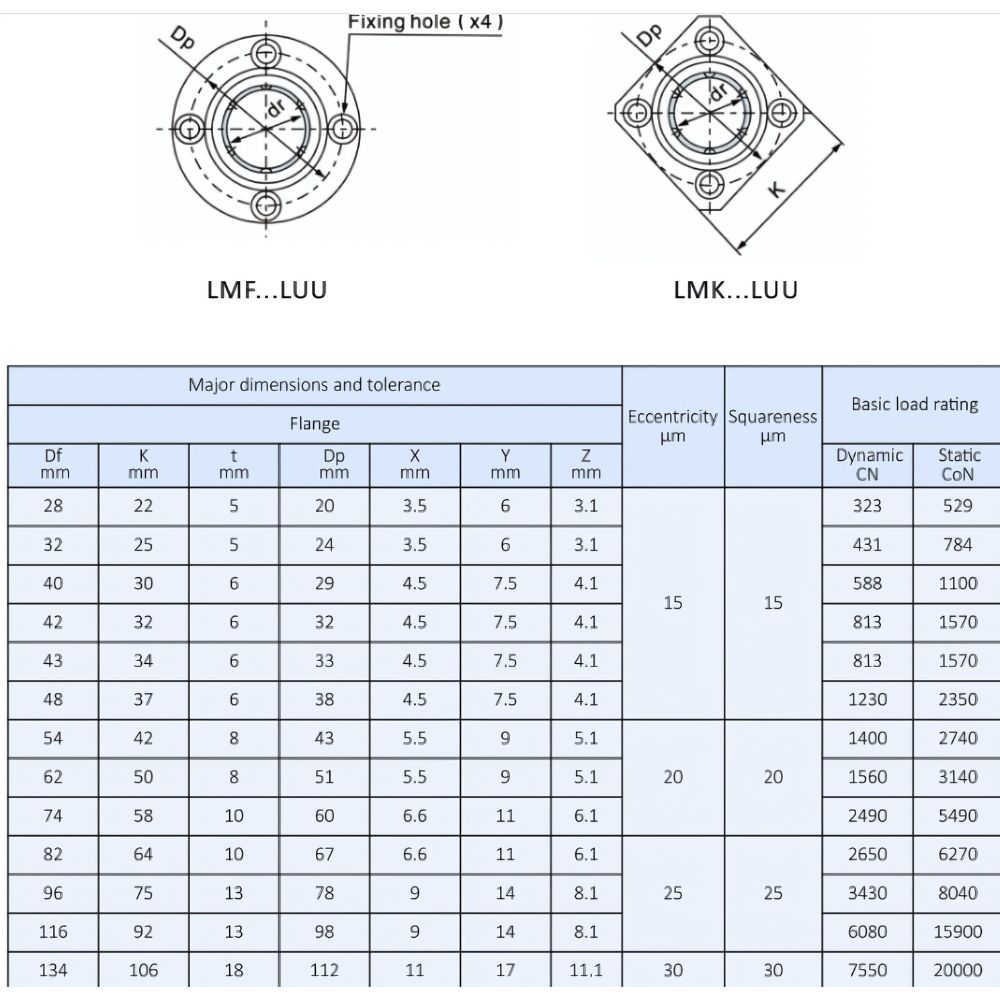

Thông số con trượt LMF - LUU

Hình thông số con trượt LMF - LUU

Mã sản phẩm của con trượt tròn LMF

1. Mã sản phẩm cơ bản

LMF: Đây là ký hiệu chung cho loại con trượt tròn có mặt bích hình tròn.
Số tiếp theo: Thể hiện đường kính trục của con trượt.
Chữ cái (tùy chọn): Thể hiện loại con trượt thường là "UU" - loại ngắn hoặc "LUU" - loại dài

(*) Ví dụ

LMF12LUU: Con trượt tròn LMF, đường kính trục 12mm, loại dài.

2. Bảng phân loại theo đường kính trục

Mã sản phẩm	Đường kính trục (mm)	Loại ngắn	Loại dài
LMF6	6	✓	✓
LMF8	8	✓	✓
LMF10	10	✓	✓
LMF12	12	✓	✓
LMF13	13	✓	✓
LMF16	16	✓	✓
LMF20	20	✓	✓
LMF25	25	✓	✓
LMF30	30	✓	✓
LMF35	35	✓	✓
LMF40	40	✓	✓
LMF50	50	✓	✓
LMF60	60	✓	✓
LMF80	80	✓
LMF100	100	✓

Ưu điểm nổi trội của con trượt tròn LMF

Cũng giống như các con trượt tròn khác , con trượt tròn LMF được sử dụng phổ biến trong chế tạo máy có nhiều ưu điểm. Một số ưu điểm có thể thấy được qua thông số và cách hoạt động của con trượt là:

Chất liệu tốt, giúp tăng độ chịu lực: Vòng ngoài bằng thép, độ cứng HRC58±2 (bản Gcr15 đạt HRC60±2), bi dẫn hướng bằng lồng nhựa. Nhờ vậy LMF chịu được tải hướng kính ổn định trong suốt hành trình. Lưu ý: đây là ổ bi tuyến tính nên chịu tải hướng kính tốt nhưng hạn chế với mô-men xoắn và tải lệch tâm lớn - nếu tải ngang nhiều, nên chọn bản LUU hoặc dùng 2 con trượt trên cùng trục.
Tốc độ di chuyển cao: Kết cấu bi tuần hoàn ma sát thấp cho phép chuyển động tịnh tiến nhanh, êm. Để giữ độ êm ở tốc độ cao, cần trục dẫn hướng đúng dung sai (h6/g6) và bôi trơn định kỳ.
Khả năng chống mòn bởi lớp bảo vệ tốt: Hai phớt môi ở hai đầu ngăn bụi và giữ mỡ, kéo dài tuổi thọ bi. Trong môi trường nhiều bụi nhưxưởng cơ khí, phớt kín là yếu tố quyết định tuổi thọ - nên ưu tiên LMF có phớt cho các máy cắt gọt.
Dễ dàng bảo trì, bảo dưỡng và thay, tra dầu mỡ: Mặt bích tròn có 4 lỗ bắt vít giúp tháo lắp nhanh, tra mỡ đơn giản qua khe phớt.
Đặc biệt giá thành rẻ nên có thể dễ dàng tìm mua, thay thế và sử dụng: LMF là chuẩn thông dụng, sẵn nhiều size (trục 6–100mm), giá thấp hơn con trượt vuông cùng cấp tải.

Câu hỏi thường gặp về con trượt LMF

Q1: Con trượt tròn LMF khác LMK ở điểm gì?

LMF có mặt bích dạng tròn với 4 lỗ bố trí đều theo đường tròn. LMK có mặt bích vuông với 4 lỗ bố trí theo hình vuông. Kích thước thân (d, D, L) thường tương đương cho cùng đường kính trục - có thể thay thế nhau nếu lỗ lắp cho phép.

Q2: LMF-UU và LMF-LUU khác nhau như thế nào?

LMF-UU là loại ngắn (standard), LMF-LUU là loại dài (long). LMF-LUU có chiều dài L lớn hơn khoảng 1.5 lần so với UU, tăng tiếp xúc với trục → tải trọng lớn hơn, chuyển động ổn định hơn ở tốc độ cao. Dùng LMF-LUU khi hành trình dài hoặc có tải ngang (lateral load).

Q3: Con trượt tròn LMF dùng với thanh trượt nào?

LMF phải dùng với thanh trượt tròn cùng đường kính d, dung sai h6 hoặc g6. Ví dụ: LMF20UU dùng với trục 20mm, LMF30UU dùng với trục 30mm.

>> CÓ THỂ BẠN QUAN TÂM

Con trượt tròn LMF từ LMF6 đến LMF100 mang lại giải pháp dẫn hướng tuyến tính hiệu quả cho máy CNC, tự động hóa và robot công nghiệp. Kỷ Nguyên Máy giao hàng nhanh toàn quốc, hỗ trợ tư vấn kỹ thuật chọn đúng kích thước. Khi mua con trượt tròn LMF tại Kỷ Nguyên Máy, bạn có thể hoàn toàn yên tâm về chất lượng sản phẩm bởi hàng nhập về được đóng gói cẩn thận theo từng kiện, không bị chồng chèo hàng hóa nên khỏi cần lo bị vênh, ảnh hưởng chất lượng. Ngoài ra, Kỷ Nguyên Máy còn là nơi chuyên cung cấp các dòng chi tiết máy nhập khẩu các loại với chất lượng và độ chính xác cao nên bạn hoàn toàn yên tâm. Đội ngũ tư vấn viên sẽ hướng dẫn khách hàng tỉ mỉ hơn về sản phẩm và cách sử dụng chúng.
