THÔNG TIN SẢN PHẨM:
1. Tên sản phẩm: Con trượt HIWIN MGN-C
2. Model:
3. Cam kết: Hàng mới 100%, hỗ trợ tư vấn và báo giá 24/7, nhiều chương trình ưu đãi hấp dẫn.
4. Xuất xứ: Đài Loan & Trung Quốc
5. Khả năng cung cấp hiện thời: 100 sản phẩm
Nhập khẩu trực tiếp
Giao nhanh toàn quốc
Theo đúng chính sách

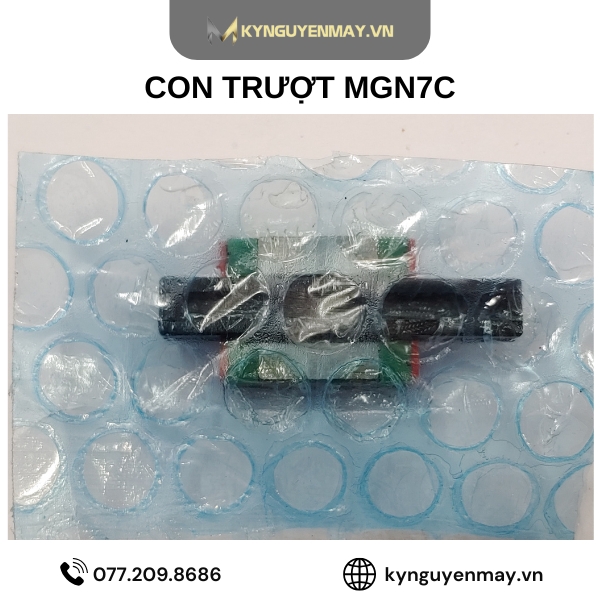

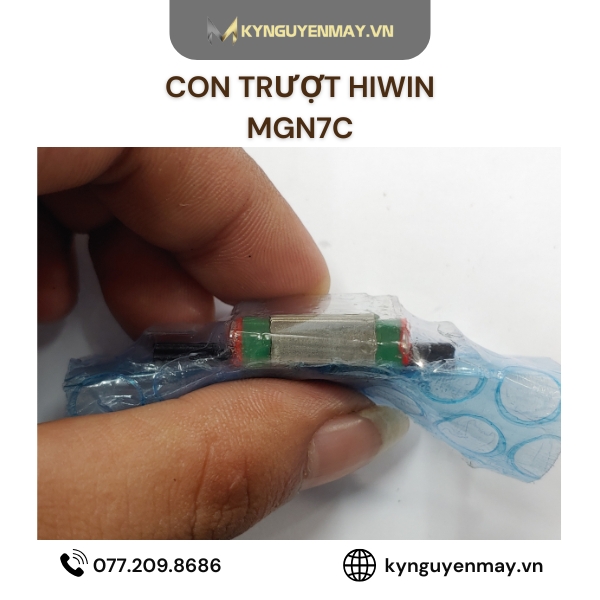

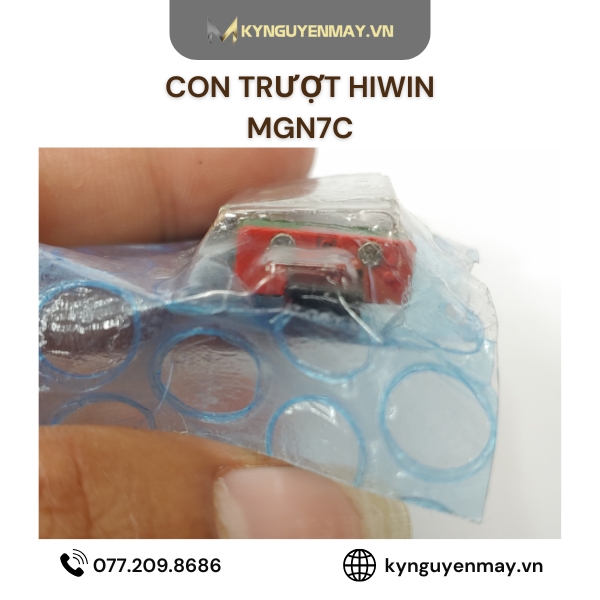

Con trượt vuông mini HIWIN dòng MGN-C là block trượt bi cỡ nhỏ, được thiết kế cho các ứng dụng cần độ chính xác cao nhưng giới hạn về không gian lắp đặt. Ba phiên bản phổ biến MGN5C, MGN7C và MGN12C tương ứng với bề rộng ray 5mm, 7mm và 12mm, cho phép lựa chọn linh hoạt theo tải trọng và kích thước cơ khí. Với kết cấu 2 rãnh bi tiếp xúc góc, thân thép mạ chống gỉ và chuyển động êm, MGN-C mang lại độ ổn định và độ bền vượt trội so với các loại dẫn hướng thông thường, đồng thời tương thích trực tiếp với ray HIWIN dòng MGN.
Video con trượt MGN12C chiều dài 34.7mm, chiều rộng 27mm, chiều cao 13mm

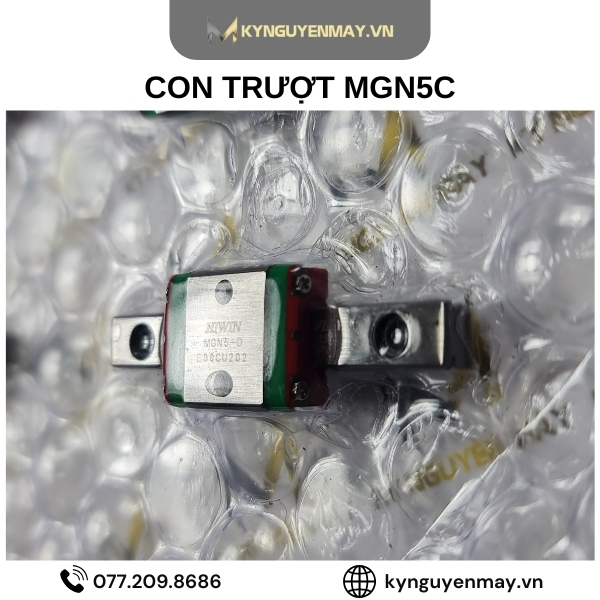

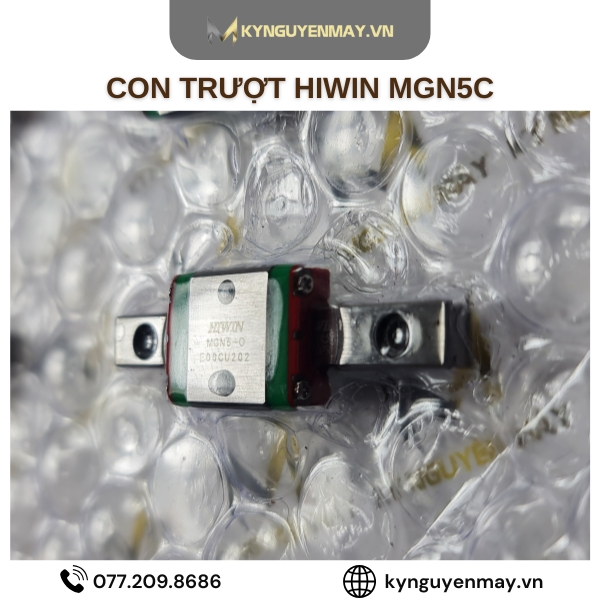

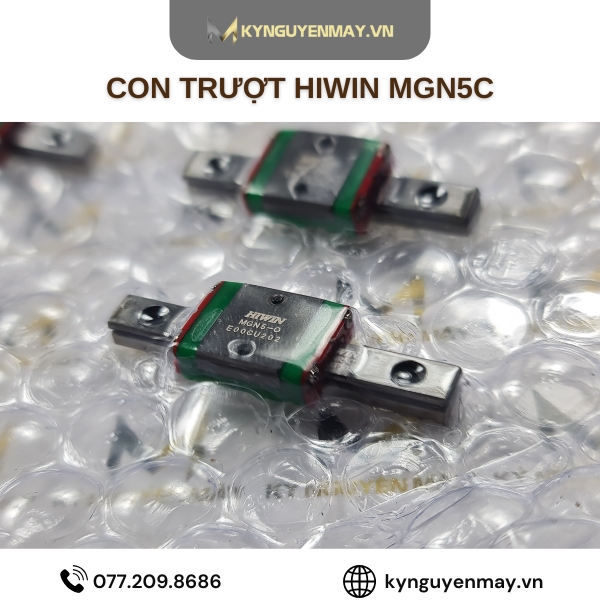

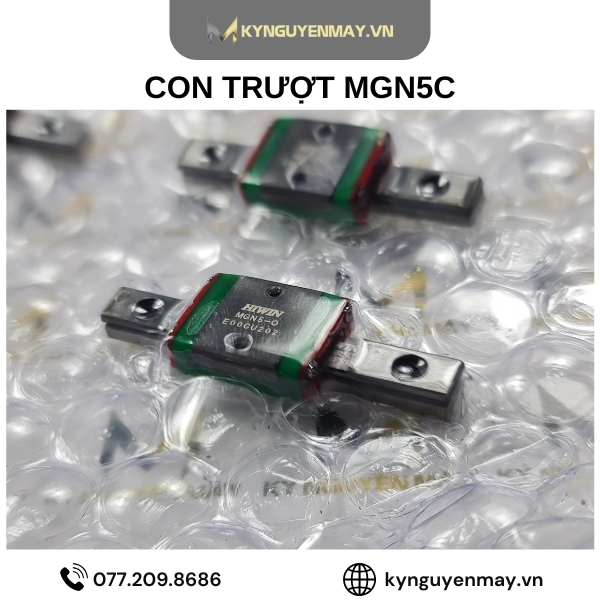

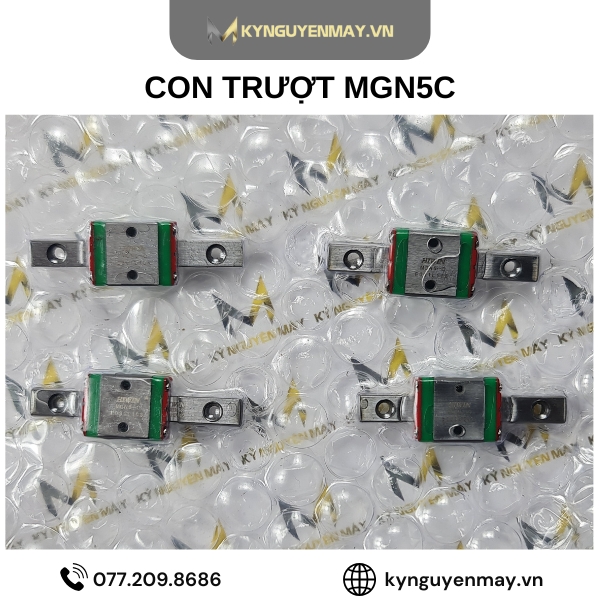

+ HIWIN MGN5C: kích thước chiều dài L=16mm, chiều rộng W=12mm và chiều cao H=6mm, khoảng cách 2 lỗ bắt vít B=8mm

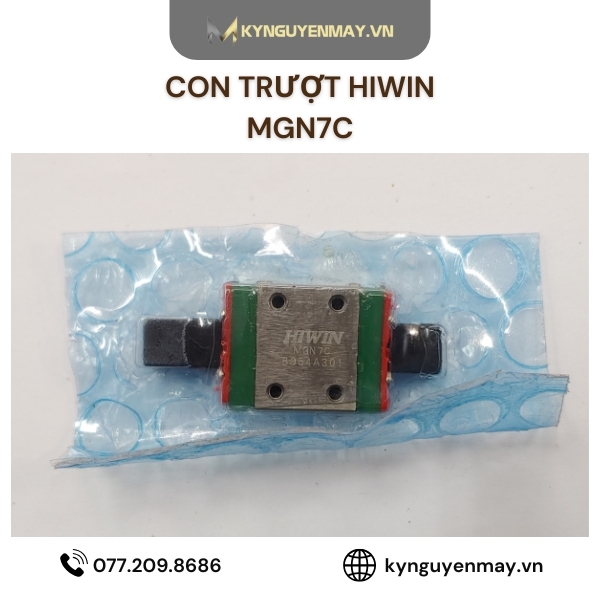

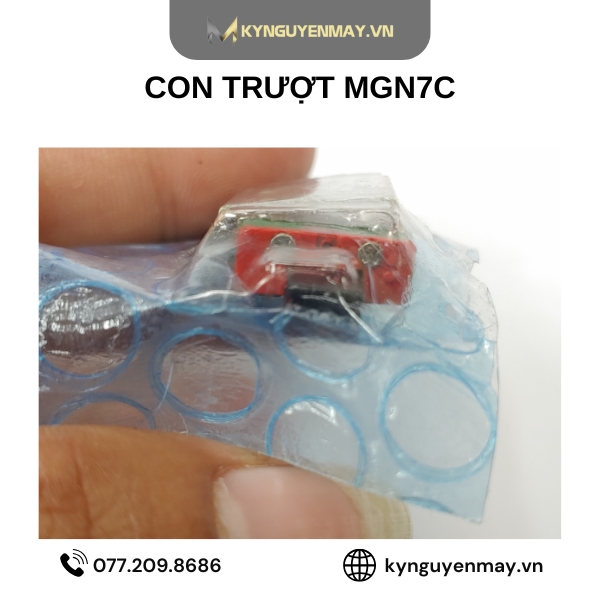

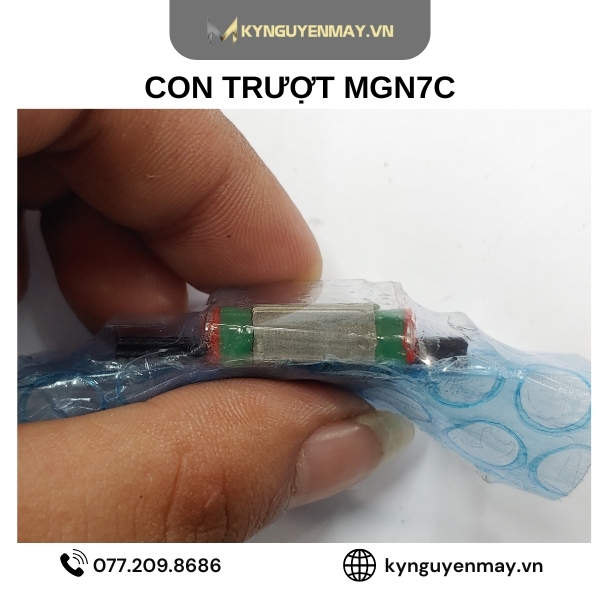

+ HIWIN MGN7C: kích thước chiều dài L=22.5mm, chiều rộng W=17mm và chiều cao H=8mm, khoảng cách 2 lỗ bắt vít B=12mm
+ HIWIN MGN12C: Kích thước chiều dài L=34.7mm, chiều rộng W=27mm và chiều cao H=13mm, khoảng cách 2 lỗ bắt vít B=20mm

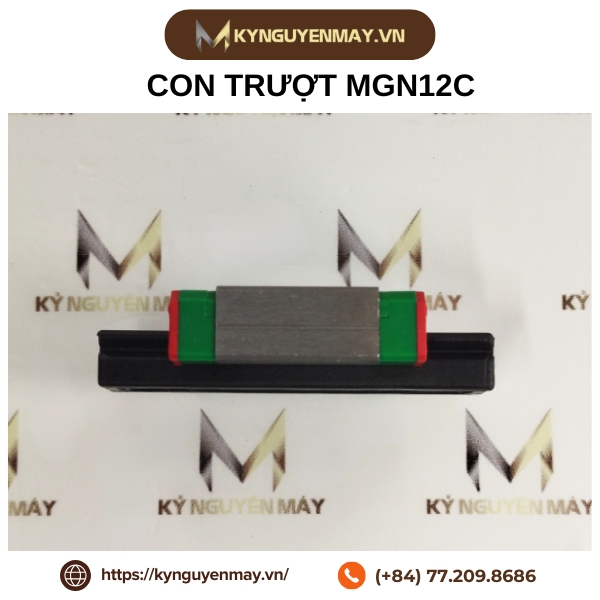

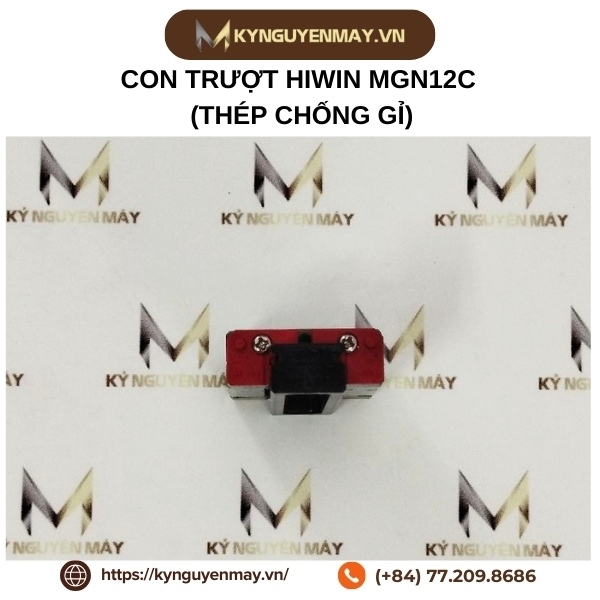

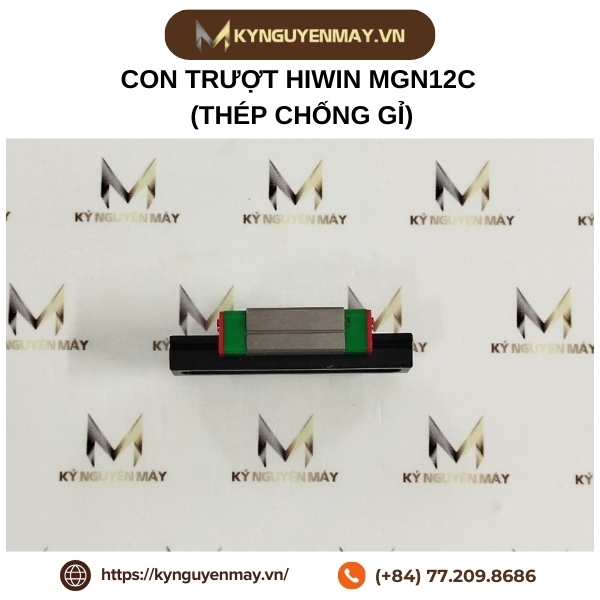

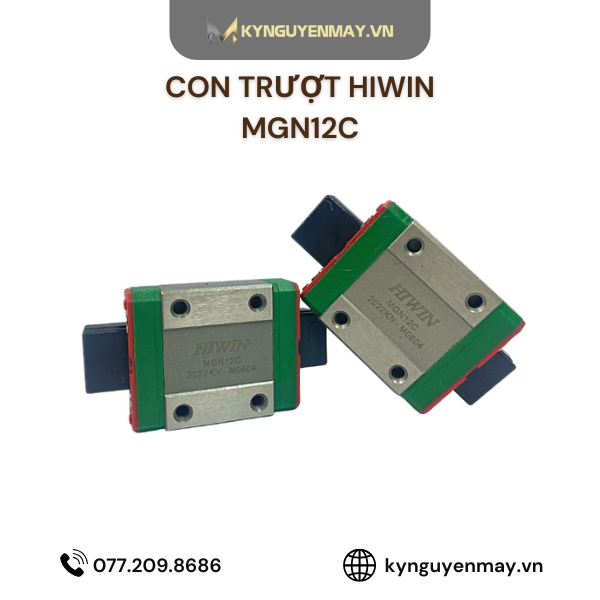

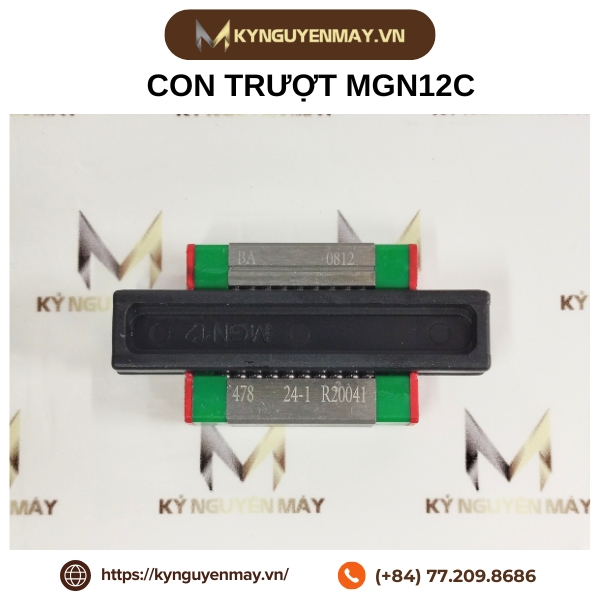

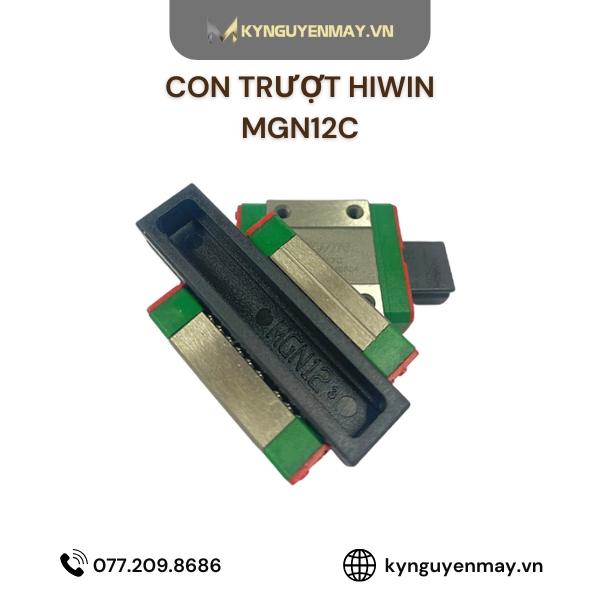

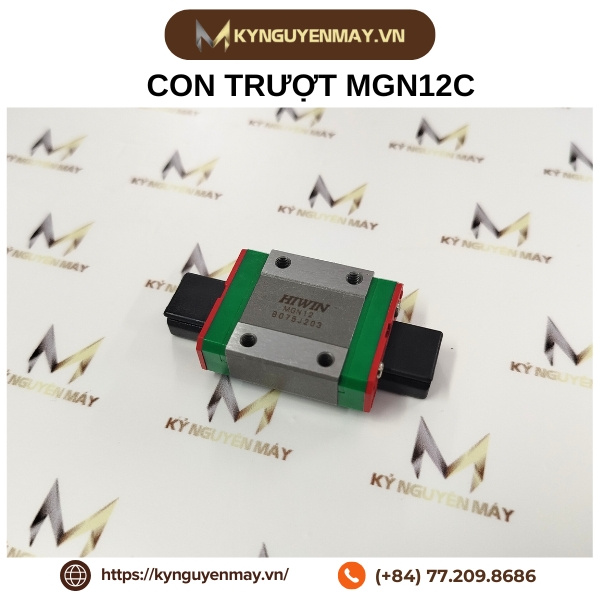

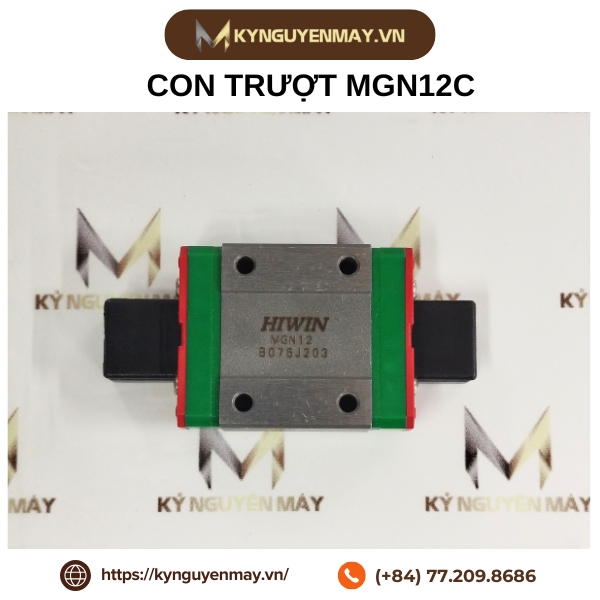

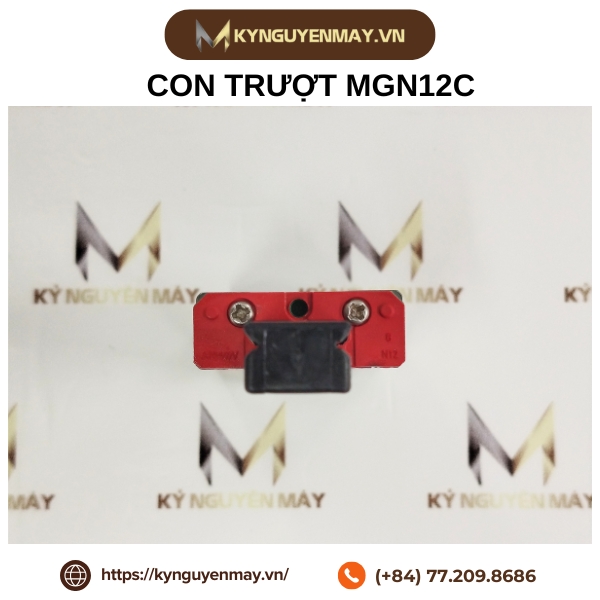

Ảnh Con trượt MGN12C
(*) Video sản phẩm:
Bảng thông số chi tiết con trượt HIWIN MGN5C và HIWIN MGN7C, MGN12C này cung cấp đầy đủ các chỉ số kỹ thuật quan trọng giúp khách hàng dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu ứng dụng.
| Type |
H
|
W
|
L
|
Cdyn
|
C0
|
H1
|
N
|
B
|
B1
|
L1
|
Gn
|
M
|
l
|
H2
|
Mass
|
M0X
|
M0Y
|
M0Z
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MGN05C
|
6 | 12 | 16 | 540 | 840 | 1,5 | 3,5 | 8 | 2 | 9,6 | Ø0.8 | M2 | 1,5 | 1 | 0,008 | 2 | 1,3 | 1,3 |

Ảnh thông số kỹ thuật block HIWIN MGN5C
| Type |
H
|
W
|
L
|
Cdyn
|
C0
|
H1
|
N
|
B
|
B1
|
C
|
L1
|
G
|
Gn
|
M
|
l
|
H2
|
Mass
|
M0X
|
M0Y
|
M0Z
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MGN7C
|
8 | 17 | 22,5 | 980 | 1.245 | 1,5 | 5 | 12 | 2,5 | 8 | 13,5 | - | Ø1.2 | M2 | 2,5 | 1,5 | 0,01 | 4,7 | 2,8 | 2,8 | |
|
|
10 | 20 | 28,9 | 1.860 | 2.550 | 2 | 5,5 | 15 | 2,5 | 10 | 18,9 | - | Ø1.4 | M3 | 3 | 1,8 | 0,02 | 11,8 | 7,4 | 7,4 | |
|
MGN12C
|
13 | 27 | 34,7 | 2.840 | 3.920 | 3 | 7,5 | 20 | 3,5 | 15 | 21,7 | - | Ø2 | M3 | 3,5 | 2,5 | 0,03 | 25,5 | 13,7 | 13,7 | |
|
|
16 | 32 | 42,1 | 4.610 | 5.590 | 4 | 8,5 | 25 | 3,5 | 20 | 26,7 | 4,5 | M3 | M3 | 4 | 3 | 0,06 | 45,1 | 21,6 | 21,6 |

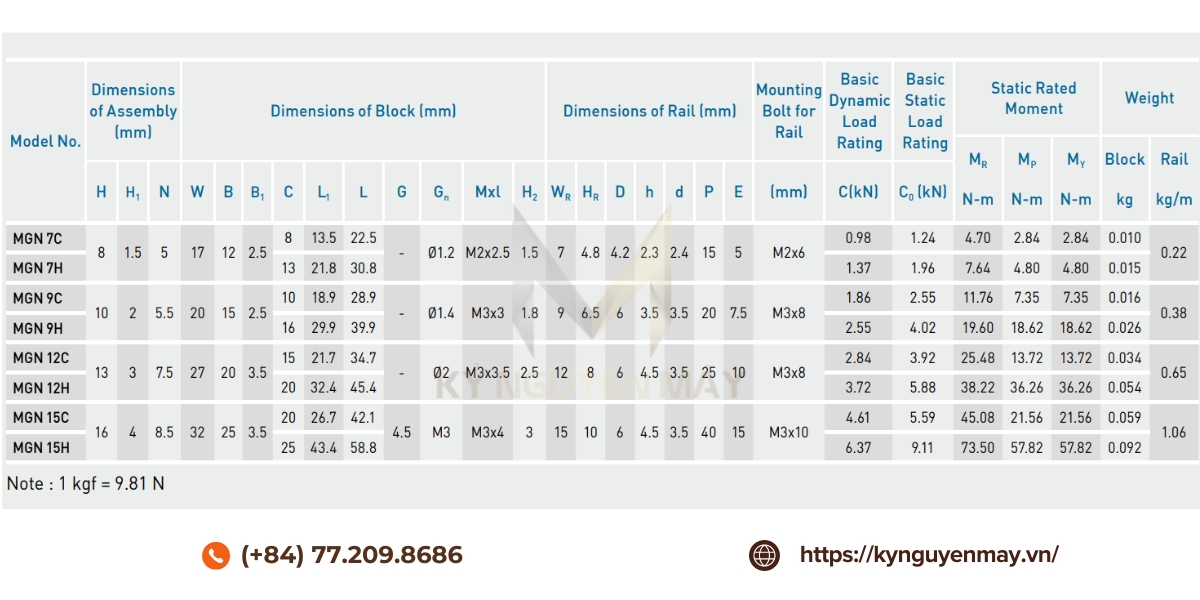

Ảnh Thông số block trượt MGN 7C, MGN 12C
(*) Lưu ý: đơn vị tính bảng trên là:
Dòng block HIWIN MG được thiết kế với trọng lượng nhỏ và nhẹ, thích hợp cho các thiết bị nhỏ. Rail và Block trượt chế tạo từ thép không gỉ, chống bào mòn. Dưới đây là bảng giá tham khảo các size con trượt MGN12, MGN7, MGN5:
| Mã sản phẩm | Giá bán tham khảo |
| Con trượt HIWIN MGN5C/ MGN5CH | 185,000 đ/ cái |
| Con trượt HIWIN MGN7C/ MGN7CH | 192,000đ/ cái |
| Con trượt HIWIN MGN12C/ MGN12CH | 206.000đ/ cái |
Lưu ý: Bảng giá con trượt HIWIN ở trên chỉ mang tính chất tham khảo và giá sản phẩm hiện đang được cập nhật mỗi tuần.
Con trượt vuông mini HIWIN dòng MGN (MGN5C, MGN7C, MGN12C) được dùng ở những vị trí cần dẫn hướng chính xác nhưng không gian lắp đặt rất hẹp và tải trọng nhẹ đến trung bình. Nhờ thân nhỏ, trọng lượng thấp và chuyển động êm, dòng MGN phổ biến trong các thiết bị sau:
Q1: Con trượt MGN12C chịu tải bao nhiêu?
MGN12C có tải động định mức (Cdyn) 2.840 N (~290 kgf) và tải tĩnh (C0) 3.920 N (~400 kgf) cho 1 block ở điều kiện lý tưởng. Tải thực tế cho phép thấp hơn vì phải chia hệ số an toàn 2-4 lần tùy hướng lắp và mô men tác động.
Q2: Con trượt MGN7C lắp với ray nào?
MGN7C lắp với ray HIWIN dòng MGN7 (bề rộng ray 7 mm). Các size không lắp lẫn nhau: MGN5C đi với ray 5 mm, MGN7C đi với ray 7 mm, MGN12C đi với ray 12 mm.
Q3: Con trượt HIWIN MGN có thay bi được không?
Về kết cấu, dòng MGN có thể tháo và thay bi, nhưng đây là công việc đòi hỏi dụng cụ chuyên dụng và tay nghề cao vì bi rất nhỏ, dễ rơi và sai chuỗi bi làm hỏng chuyển động. Trên thực tế, khi block đã rơ hoặc mòn thì thay nguyên block sẽ nhanh, rẻ và ổn định hơn so với thay bi lẻ.
Q4: MGN5C và MGN7C khác nhau thế nào?
MGN5C nhỏ hơn (ray 5 mm, tải động 540 N), phù hợp thiết bị siêu nhỏ tải rất nhẹ. MGN7C lớn hơn một bậc (ray 7 mm, tải động 980 N), cân bằng giữa nhỏ gọn và khả năng chịu tải nên được dùng phổ biến nhất trong máy in 3D và máy khắc laser mini.
Q5:Con trượt mini HIWIN MGN có bị gỉ không?

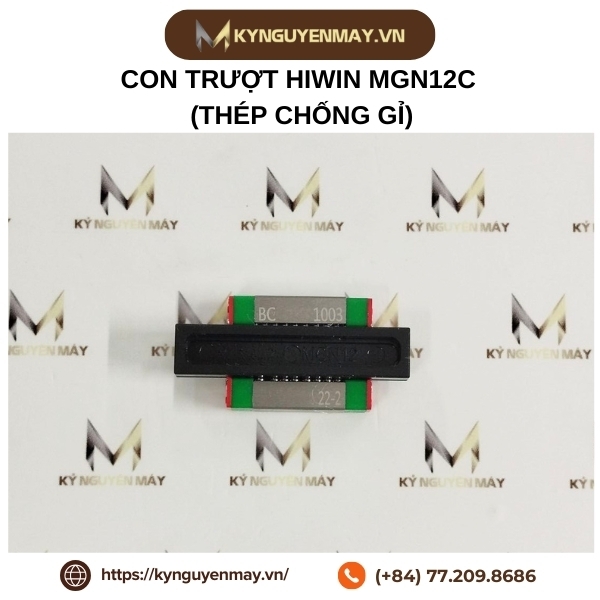

Thân block và ray dòng MGN được chế tạo từ thép và mạ chống gỉ, có phiên bản thép không gỉ cho môi trường ẩm. Với môi trường thường, cần tra mỡ định kỳ để duy trì độ êm và chống ăn mòn.
Kỷ Nguyên Máy tự hào giới thiệu block trượt MGN5C, MGN7C, MGN12C - giải pháp hoàn hảo cho các ứng dụng công nghiệp đòi hỏi độ ổn định và tin cậy cao. Với độ chính xác vượt trội, khả năng chịu tải lớn và độ bền bỉ theo thời gian, sản phẩm sẽ góp phần tối ưu hóa hiệu suất hoạt động của hệ thống. Liên hệ ngay hotline 077.209.8686 để được tư vấn và đặt hàng. Kỷ Nguyên Máy - Đồng hành cùng sự phát triển của bạn!
