THÔNG TIN SẢN PHẨM:
1. Mã sản phẩm: Bạc đạn 30207
2. Model: 30207
3. Cam kết: Hàng mới 100%, hỗ trợ tư vấn và báo giá 24/7, nhiều chương trình ưu đãi hấp dẫn
4. Khả năng cung cấp hiện thời: 100 sản phẩm
Bạc đạn 30207 là cái tên chắc hẳn bạn không còn xa lạ với dân kỹ thuật. Đây là loại vòng bi côn được ứng dụng rộng rãi và phổ biến trong các loại máy móc công nghiệp. Và bạn cần tìm vòng bi 30207? Bạn không biết vòng bi này có phù hợp với mình không? Mua ở đâu uy tín? Bài viết dưới đây sẽ giải đáp các thắc mắc này của bạn. Cùng Kỷ Nguyên Máy tìm hiểu ngay nhé!!!
|
Tên gọi |
Bạc đạn 30207 |
|
Đường kính trong (d) |
35 (mm) |
|
Đường kính ngoài (D) |
72 (mm) |
|
Bề rộng toàn bộ ổ lăn (T) |
18.25 mm |
|
Đường kính gờ vòng trong (d1) |
≈51.95 mm |
|
Chiều rộng vòng trong (B) |
17 mm |
|
Chiều rộng vòng ngoài (C) |
15 mm |
|
Bán kính góc vòng trong (r1, r2) |
min.1.5 mm |
|
Bán kính góc vòng ngoài (r3, r4) |
min.1.5 mm |
|
Khoảng cách điểm áp suất (a) |
14.95 mm |

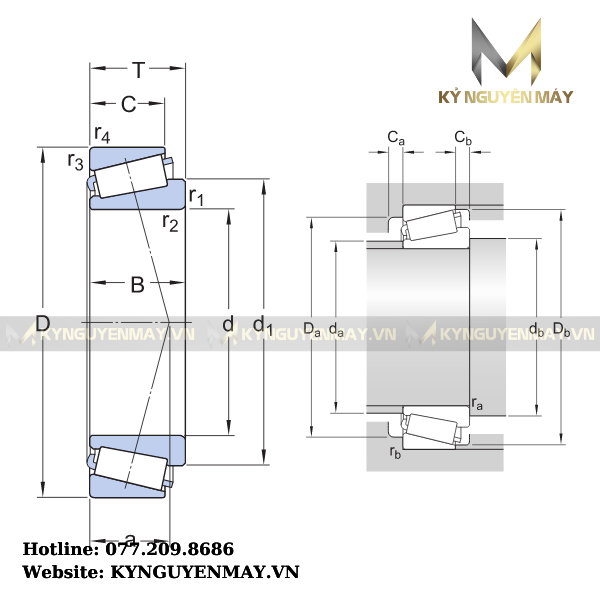

Hình vẽ mặt cắt thể hiện kích thước ổ lăn 30207
** Chú ý:
|
Đường kính mặt tựa trục (da) |
Max 44 mm |
|
Đường kính mặt tựa trục (db) |
Min 43.5 mm |
|
Đường kính mặt tựa gối đỡ (Da) |
Min 62 mm |
|
Đường kính mặt tựa gối đỡ (Da) |
Max 64.5 mm |
|
Đường kính mặt tựa gối đỡ (Db) |
Min 67 mm |
|
Mặt tựa gối đỡ - không gian dọc trục ở mặt hông lớn/cả hai mặt của vòng ngoài (Ca) |
Min 3 mm |
|
Gối đỡ mặt tựa - không gian dọc trục ở mặt hông nhỏ/cả hai mặt của vòng ngoài (Cb) |
Min 3 mm |
Đây là dòng sản phẩm thuộc vòng bi 30200 - 30264 có cấu tạo đặc biệt từ hai bộ phận chính là cụm vòng ngoài và cụm vòng trong và chúng có thể tách rời được. Vòng bi 30207 là dòng vòng bi côn, sở dĩ có tên gọi như vậy là do bộ phận vành trong và bi đũa không tách rời được. Vòng ngoài vòng bi côn thường được gọi là chén. Ngoài ra, bạc đạn 30207 còn cho phép ta lắp ráp với một số dòng bạc đạn khác.
Bạc đạn 30207 cũng được làm từ thép hợp kim cao cấp, có khả năng chịu tải trọng lớn và hoạt động ổn định trong các điều kiện làm việc khắc nghiệt. Cấu tạo vòng bi còn có đặc tính ở các rãnh chạy tại các cụm vòng ngoài và vòng trong. Viên bi được thiết kế với một góc côn nhằm cho trục của viên bi và bề mặt rãnh cắt nhau tại một điểm trên trục. Ngoài ra, vành trong côn còn có các gờ cho phép các viên bi có thể di chuyển được.

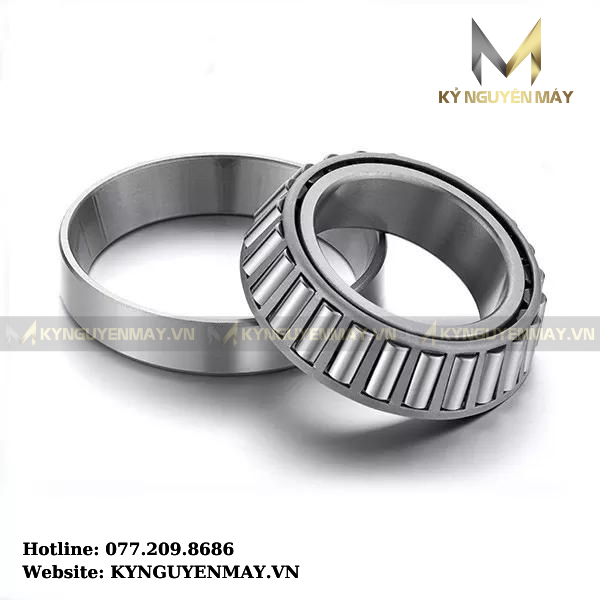

Vòng bi 30207 được cấu tạo gồm: cụm vòng ngoài và cụm vòng trong
Vòng bi côn, bao gồm cả bạc đạn 30207, được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và đời sống, bao gồm:
Bạc đạn 30207 có nhiều ưu điểm nổi bật và tính ứng dụng cao.
Trên đây là tất tần tật các thông tin về dòng bạc đạn 30207 mà chúng tôi muốn chia sẻ tới bạn. Kỷ Nguyên máy là đơn vị cung cấp, nhập khẩu các loại vòng bi nói chung và vòng bi 30207 nói riêng. Ngoài ra, Công ty còn cung cấp các dòng khác như ổ bi trượt, ray dẫn hướng, bộ trượt vitme, bạc đạn gối đỡ .... Nếu bạn có bất cứ thắc mắc nào thì cứ liên hệ với chúng tôi thông qua Hotline: 077.209.8686
