Cam kẹp định vị

Cam kẹp định vị là thiết bị có khí quan trọng dùng để cố định và giữ chặt chi tiết trong quá trình gia công cơ khí, hàn và lắp ráp, giúp đảm bảo độ chính xác và an toàn khi làm việc. Với thiết kế gọn gàng, thao tác nhanh và lực kẹp ổn định, cam kẹp định vị được ứng dụng rộng rãi trong nhiều ngành công nghiệp. Kéo xuống dưới để tham khảo thêm thông tin chi tiết và các dòng sản phẩm phù hợp.

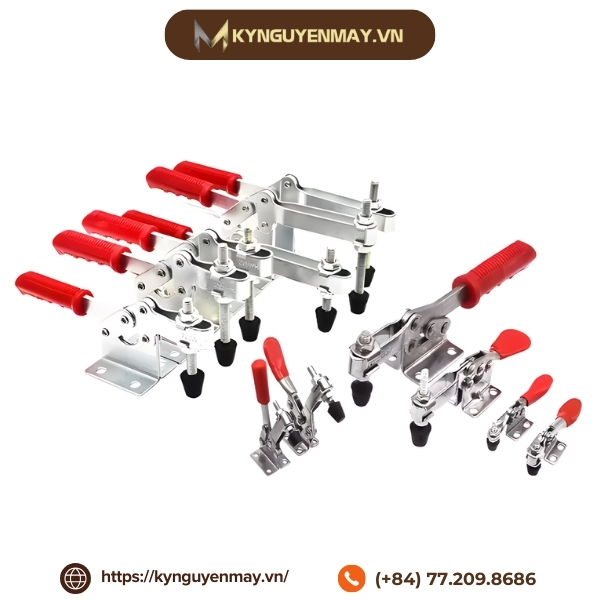

Ảnh các cam kẹp định vị

Cam kẹp định vị là gì?

Cam kẹp định vị còn gọi là cam kẹp, kẹp định vị, kẹp chốt định vị là cơ cấu gá kẹp nhanh sử dụng nguyên lý đòn bẩy liên kết, bao gồm tay cầm, cần kẹp dạng chữ U hoặc dạng thẳng, bản lề và đế lắp cố định. Nhờ cơ cấu này, cam kẹp có thể tạo ra lực kẹp mạnh từ 100-5000 kgf chỉ với một thao tác kéo hoặc đẩy tay cầm, giúp cố định chi tiết nhanh chóng, chính xác và an toàn.

Hiện nay, cam kẹp định vị được thiết kế với nhiều chủng loại khác nhau như kẹp ngang, kẹp dọc, kẹp kéo đẩy, đáp ứng đa dạng nhu cầu gá kẹp trong sản xuất. Nhờ khả năng thao tác nhanh, lực kẹp ổn định và độ chính xác cao, chúng được ứng dụng rộng rãi trong nhiều lĩnh vực như chế biến gỗ, gia công kim loại, chế biến nhựa và các dây chuyền sản xuất công nghiệp hiện đại.

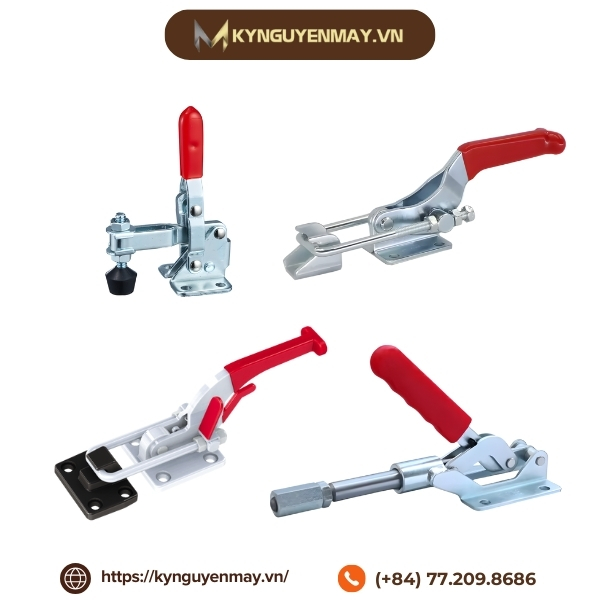

Ảnh cam kẹp - kẹp định vị

Cấu tạo cam kẹp định vị

Cam kẹp định vị được thiết kế theo cơ cấu đòn bẩy, bao gồm các bộ phận chính phối hợp chặt chẽ với nhau nhằm tạo ra lực kẹp lớn và ổn định:

• Tay cầm: Là bộ phận dùng để thao tác đóng/mở cam kẹp. Tay cầm thường được bọc nhựa hoặc cao su (màu đỏ) giúp cầm nắm chắc chắn, thao tác nhanh và an toàn.
• Liên kết bản lề: Gồm các khớp và trục xoay, có nhiệm vụ truyền lực từ tay cầm xuống thanh kẹp. Đây là bộ phận quan trọng tạo nên cơ cấu đòn bẩy, giúp khuếch đại lực kẹp.
• Thanh kẹp: Là phần nối giữa cơ cấu bản lề và đầu kẹp, chịu lực kẹp chính. Thanh kẹp di chuyển theo chuyển động của tay cầm để ép chặt hoặc nhả chi tiết gia công.
• Đầu kẹp: Là phần tiếp xúc trực tiếp với phôi, thường được thiết kế dạng đầu pad cao su hoặc kim loại. Đầu kẹp giúp phân bố lực đều và hạn chế làm hư hỏng bề mặt chi tiết.
• Đế kẹp: Dùng để cố định cam kẹp lên bàn máy, đồ gá hoặc khung kết cấu. Đế kẹp đảm bảo cam kẹp luôn ổn định và giữ đúng vị trí trong suốt quá trình làm việc.

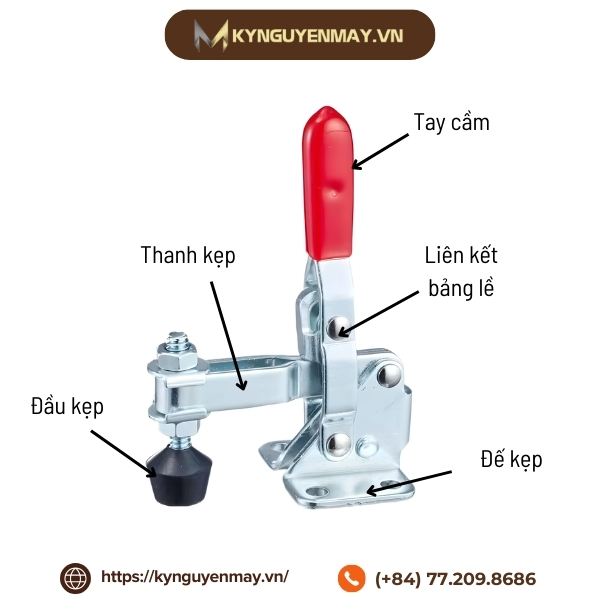

Ảnh cấu tạo của cam kẹp định vị

Nguyên lý hoạt động của kẹp chốt định vị

Nguyên lý hoạt động của cam kẹp định vị dựa trên cơ cấu đòn bẩy liên kết và hệ thống bản lề. Khi người dùng tác động lực lên tay cầm, lực này được truyền qua các đòn bẩy có chiều dài cố định, tạo ra lực kẹp lớn tại đầu kẹp để giữ chặt chi tiết. Trong quá trình đóng kẹp, cơ cấu sẽ đi qua điểm khóa chết (điểm dừng của liên kết cuối), giúp cam kẹp tự khóa ở trạng thái đóng và không thể tự mở khi chịu tải. Chỉ khi người dùng chủ động tác động ngược lại lên tay cầm thì cam kẹp mới được mở ra. Mặc dù cam kẹp định vị có nhiều kiểu dáng và model khác nhau, nhưng tất cả đều hoạt động dựa trên nguyên lý kẹp cơ bản này.

Các loại cam kẹp định vị phổ biến

Tùy theo mục đích sử dụng và yêu cầu kỹ thuật trong từng ứng dụng cụ thể, kẹp định vị được thiết kế với nhiều kiểu dáng khác nhau. Dưới đây là một số loại cam kẹp chốt định vị phổ biến:

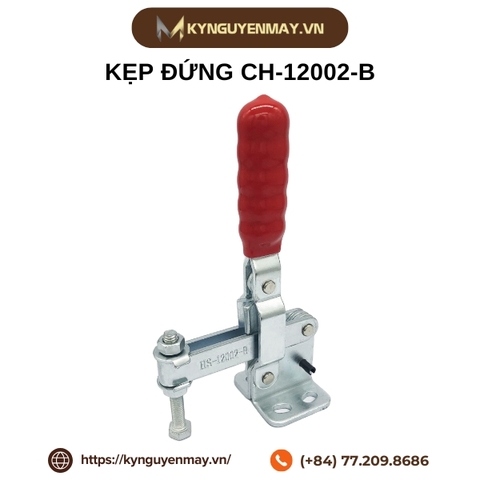

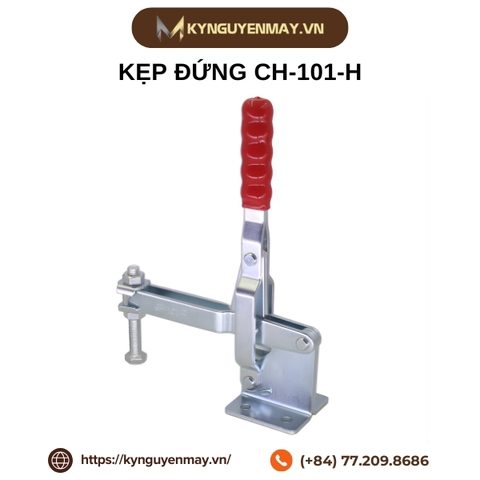

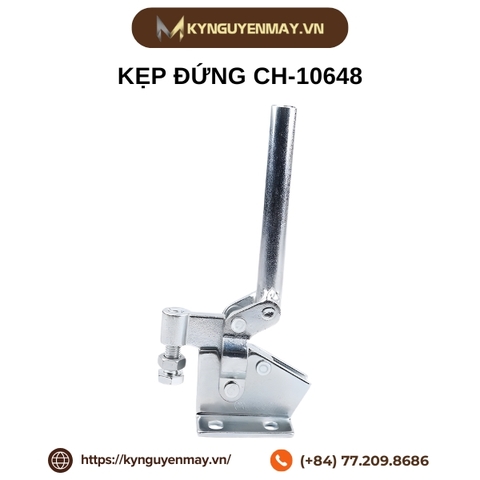

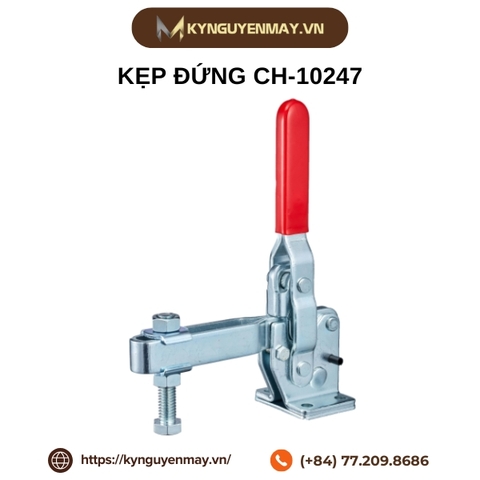

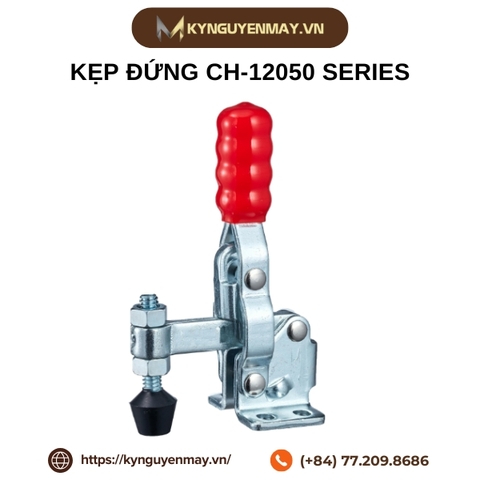

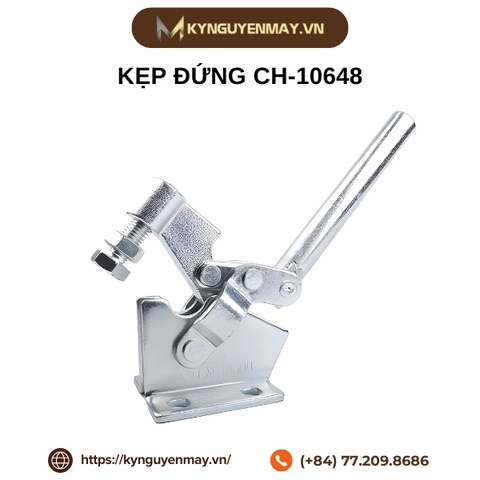

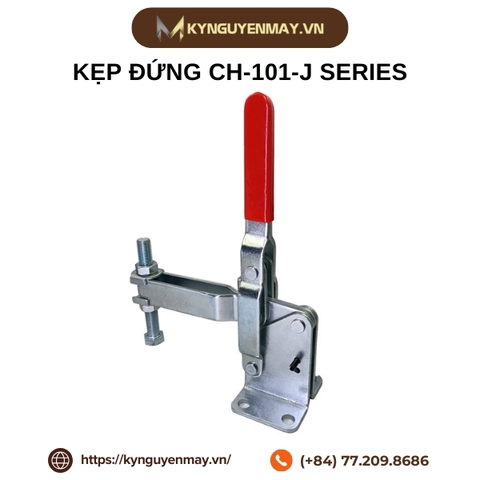

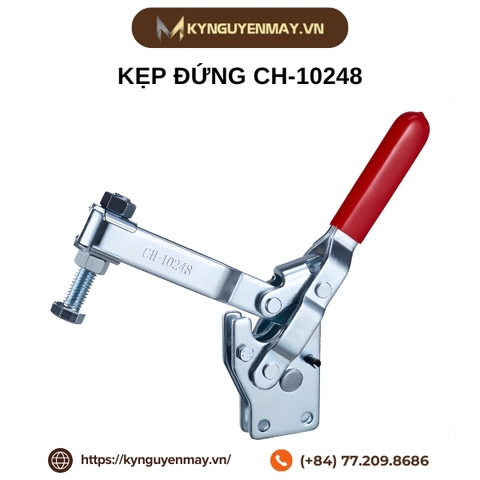

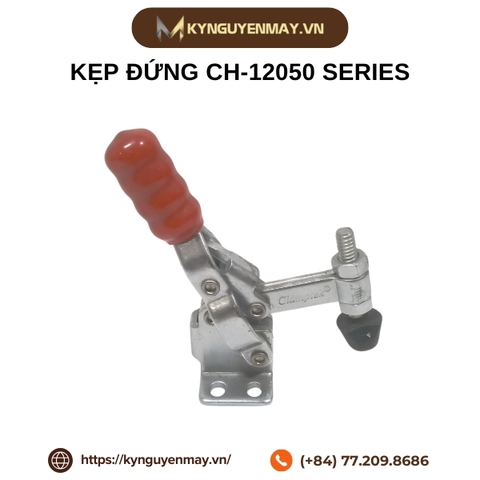

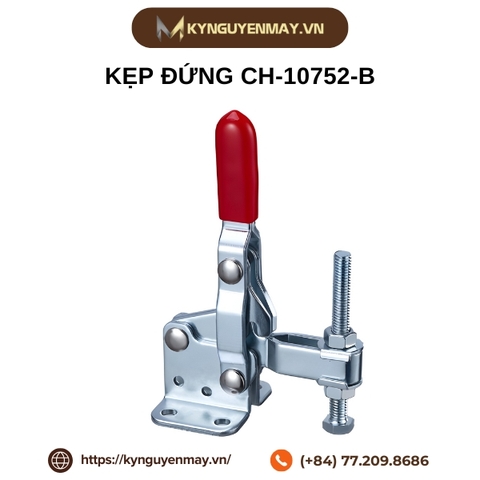

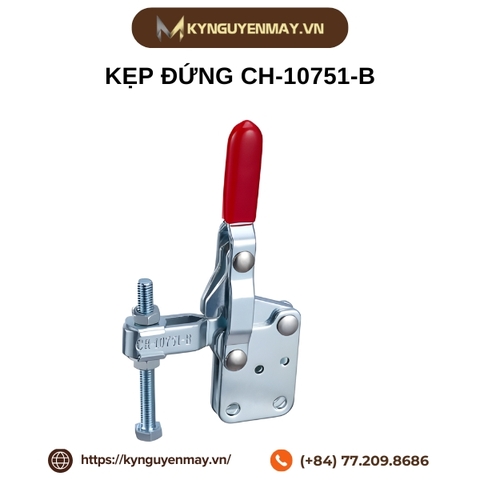

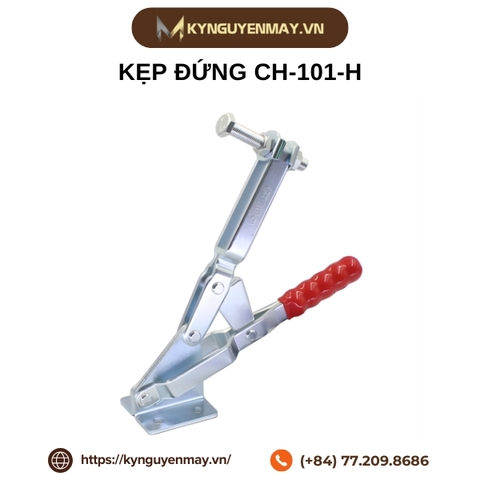

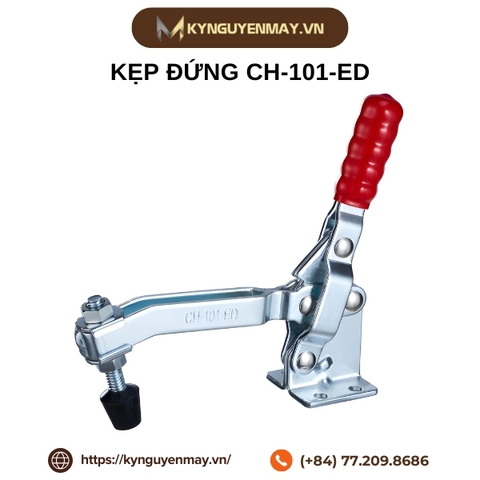

Cam kẹp đứng (kẹp định vị dọc)

Cam kẹp định vị đứng là dòng cam kẹp có tay cầm bố trí theo phương thẳng đứng, dùng để thực hiện thao tác khóa và mở kẹp nhanh chóng, chính xác. Sản phẩm thường được chế tạo từ thép hoặc inox, giúp đảm bảo độ bền cao, khả năng chịu lực tốt và phù hợp với nhiều môi trường làm việc khác nhau. Kẹp được thiết kế để kẹp tại các vị trí thẳng đứng, đáp ứng đa dạng nhu cầu gá kẹp trong sản xuất. Tùy theo từng model, kẹp định vị loại dọc có nhiều kích thước và mức tải trọng khác nhau, phổ biến như 45kg, 90kg, 100kg, 180kg, 340kg, 360kg, 450kg và 550kg, giúp người dùng dễ dàng lựa chọn theo yêu cầu sử dụng thực tế.

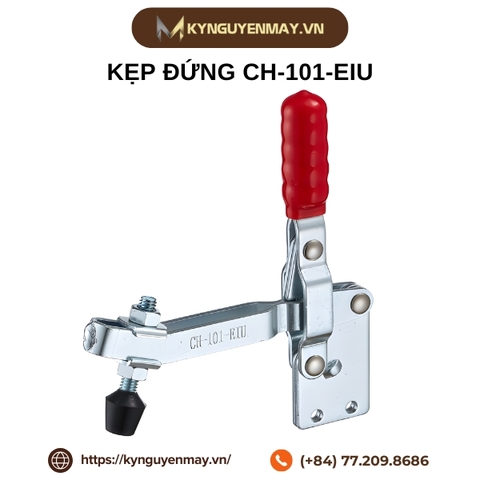

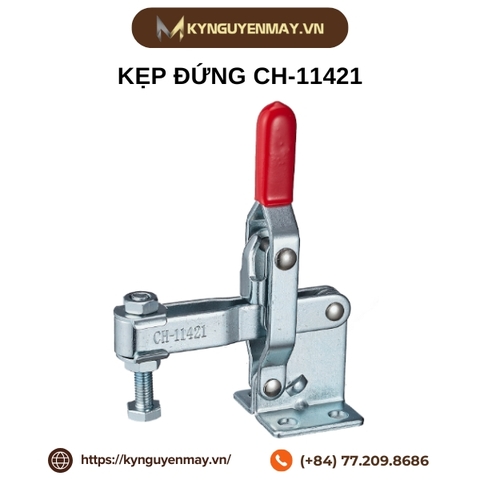

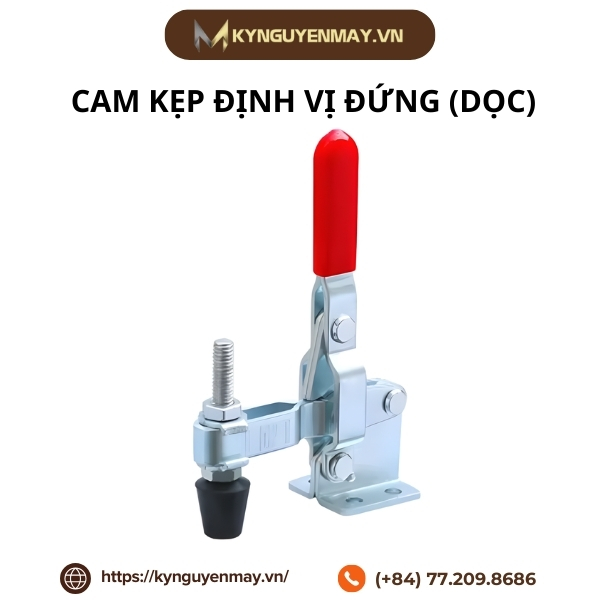

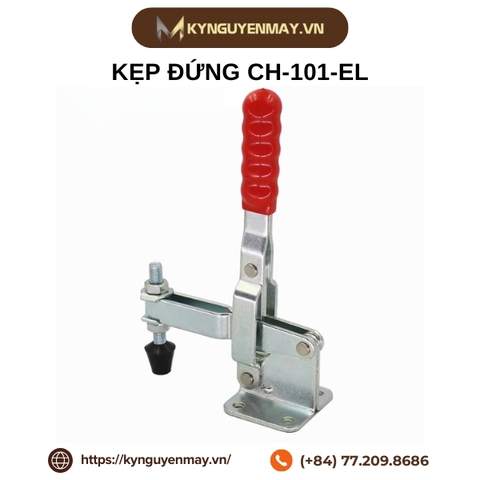

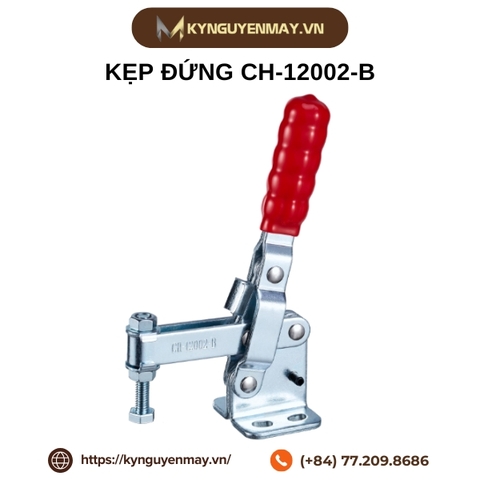

Ảnh cam kẹp đứng

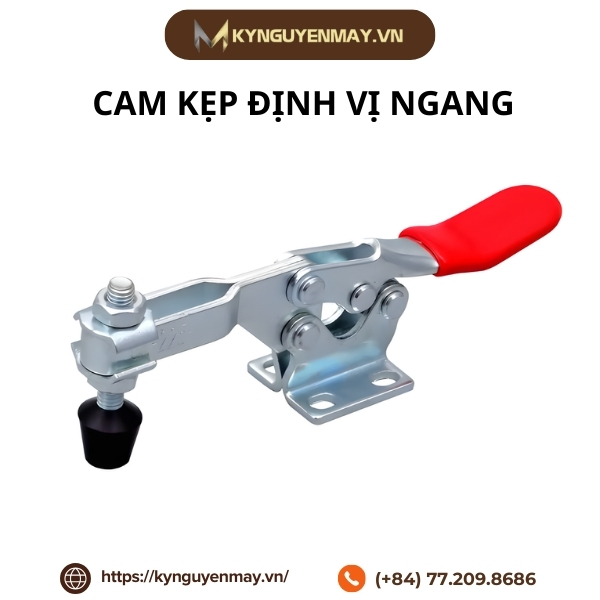

Cam kẹp ngang

Cam kẹp ngang là loại kẹp định vị có tay cầm và thanh kẹp hoạt động theo phương ngang, trong đó thanh kẹp thường chuyển động xoay quanh cơ cấu bản lề. Khi đóng kẹp, lực từ tay cầm được truyền qua hệ đòn bẩy để ép chi tiết theo phương ngang hoặc hơi chéo, giúp cố định phôi nhanh chóng. Loại kẹp này có thiết kế gọn gàng, dễ lắp đặt và thao tác, phù hợp với các đồ gá lắp ráp, gia công cơ khí và những vị trí kẹp bên hông chi tiết, đặc biệt khi không gian chiều cao bị hạn chế.

Ảnh cam kẹp định vị ngang

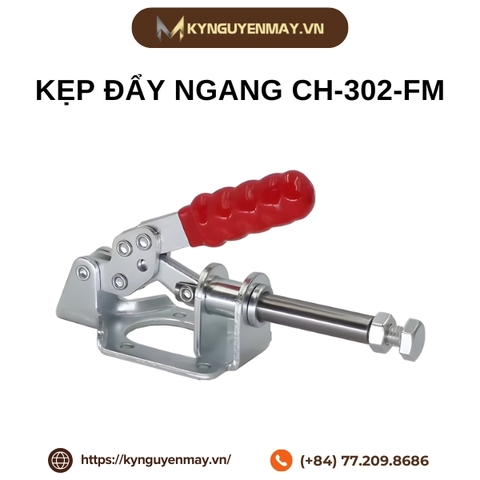

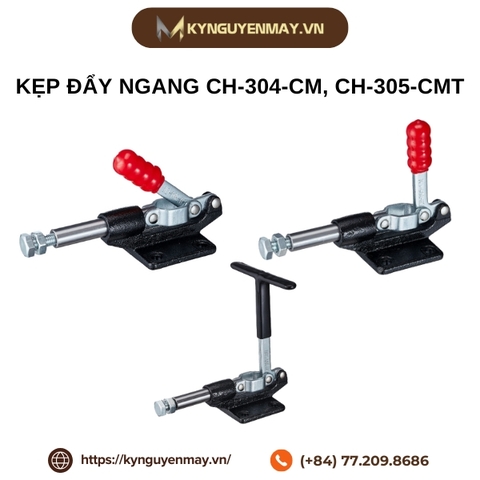

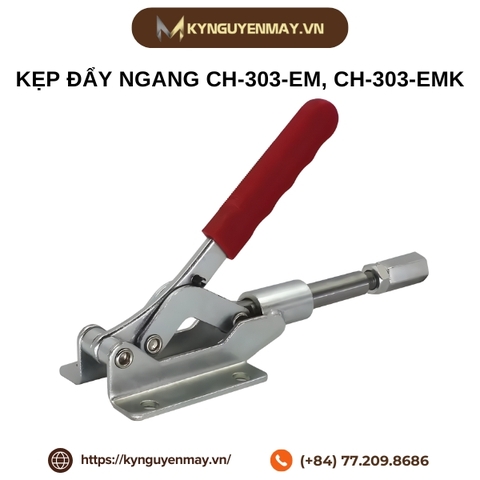

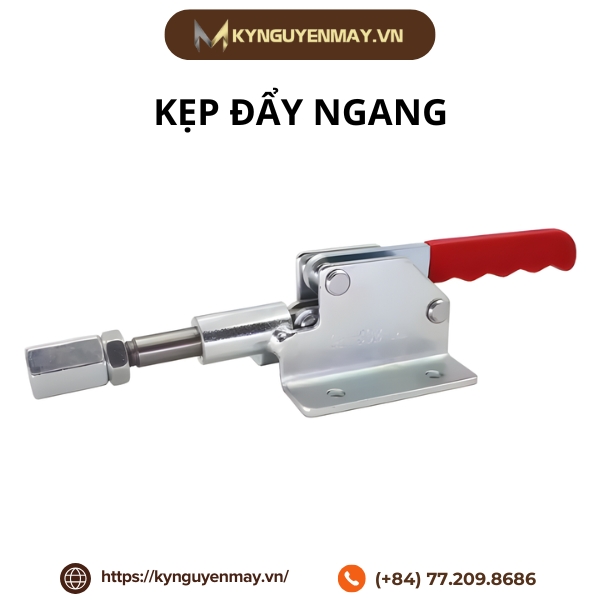

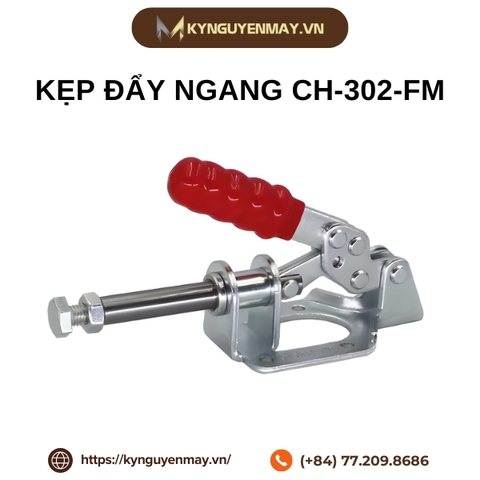

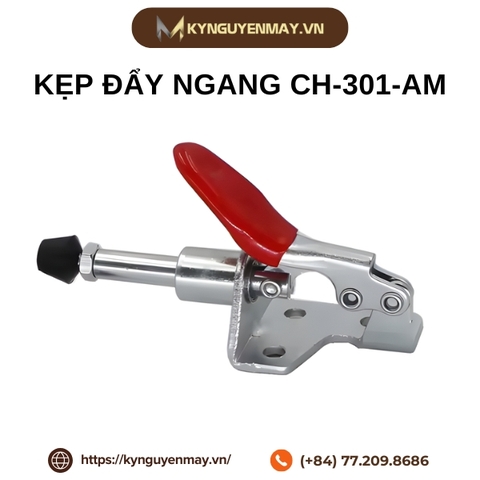

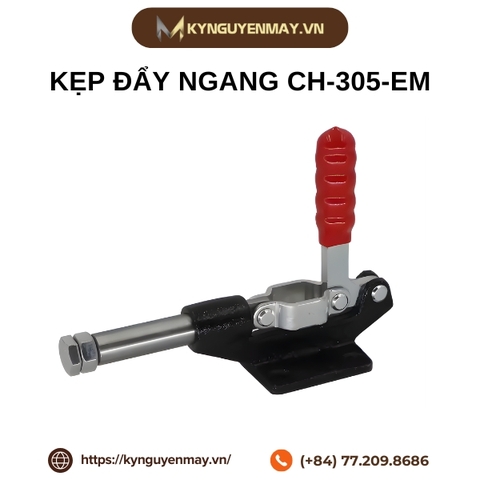

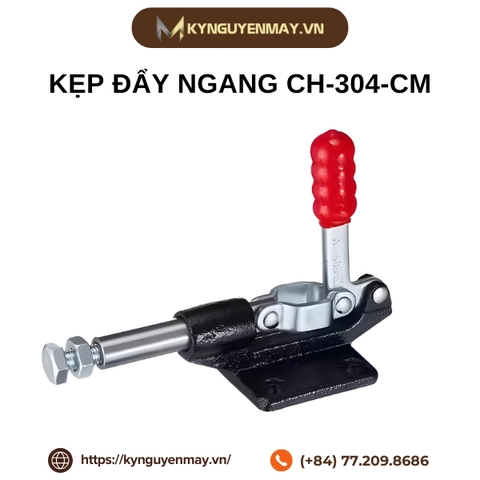

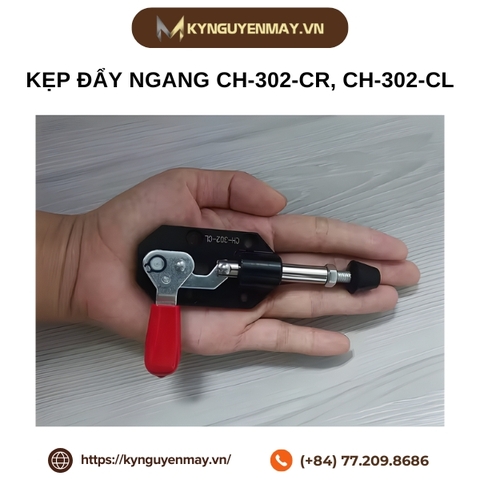

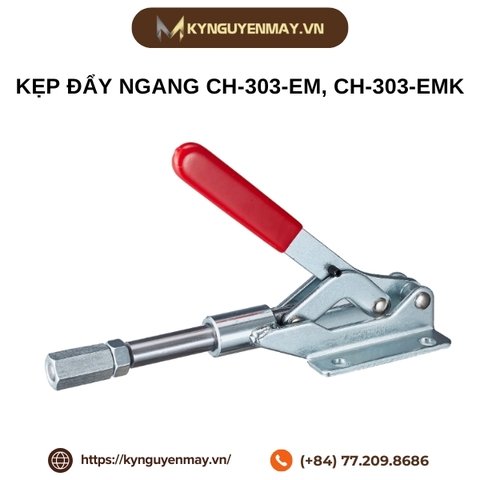

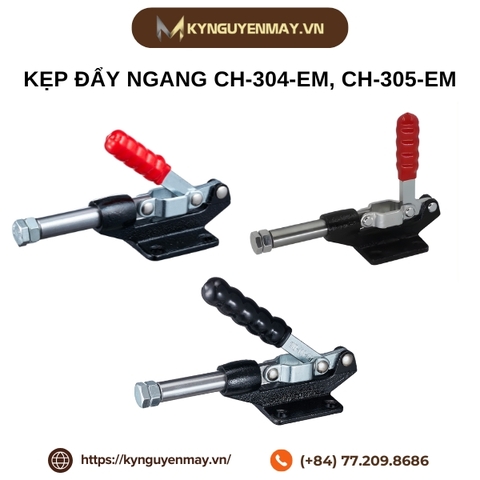

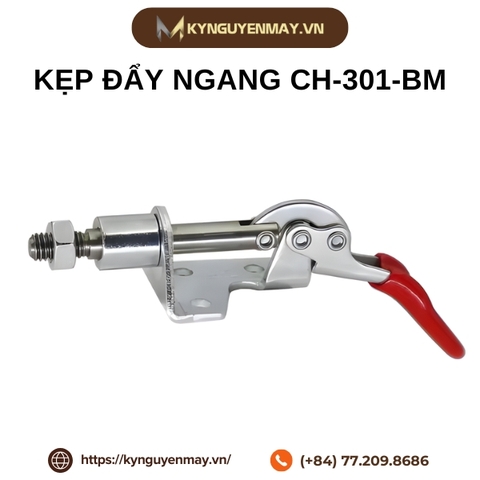

Kẹp đẩy ngang

Kẹp đẩy ngang là dạng kẹp định vị hoạt động theo cơ chế đẩy tịnh tiến, trong đó tay cầm tác động trực tiếp lên thanh đẩy để tạo lực ép thẳng theo phương ngang. Nhờ cơ cấu này, kẹp đẩy ngang tạo ra lực kẹp lớn, ổn định và có độ chính xác cao. Loại kẹp này thường được sử dụng trong các ứng dụng yêu cầu lực kẹp mạnh, không gian làm việc hẹp hoặc trong đồ gá và dây chuyền tự động hóa, nơi cần độ lặp lại cao và độ an toàn khi vận hành.

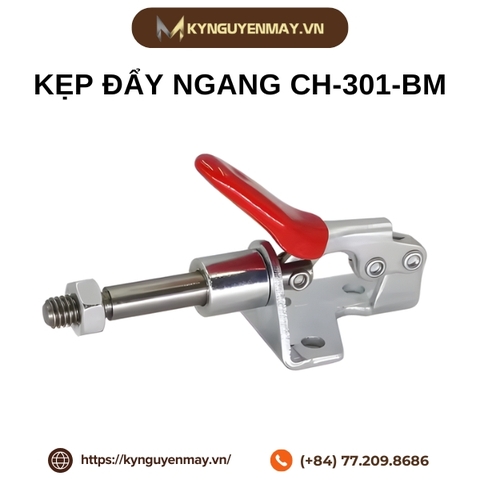

Ảnh cam kẹp đẩy ngang

Kẹp chốt

Kẹp chốt là loại kẹp có cấu tạo đơn giản, gồm chốt khóa và lỗ chốt, hoạt động dựa trên nguyên lý gài và giữ. Khi chốt được đóng hoặc gài vào lỗ, các chi tiết sẽ được giữ chặt với nhau, đảm bảo không bị xê dịch trong quá trình sử dụng. Nhờ thiết kế nhỏ gọn, dễ lắp đặt và thao tác nhanh, kẹp chốt thường được ứng dụng làm khóa cửa, khóa tủ, nắp thùng hoặc dùng để cố định tạm thời các chi tiết trong gia công, lắp ráp và bảo trì thiết bị.

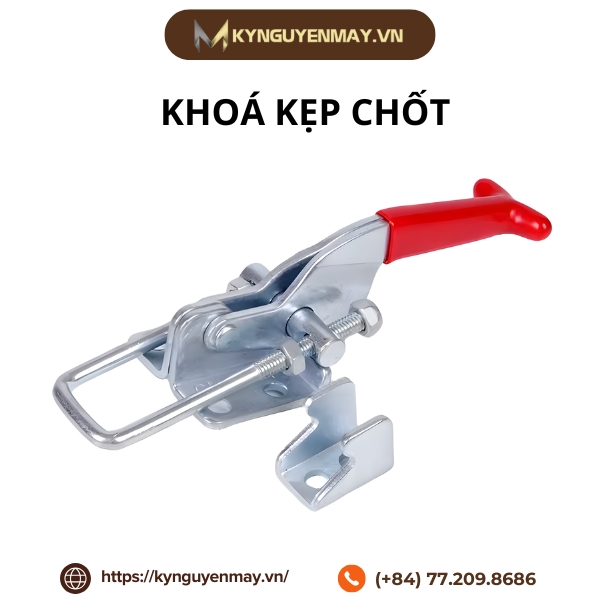

Ảnh khoá kẹp chốt

Ứng dụng của cam kẹp - kẹp định vị

Hiện nay cam kẹp định vị được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và công nghiệp.

• Gia công cơ khí: Cố định phôi trong quá trình phay, khoan, mài, giúp đảm bảo độ chính xác và ổn định.
• Hàn và lắp ráp: Giữ chặt chi tiết ở đúng vị trí, hạn chế biến dạng và sai lệch khi hàn.
• Chế tạo đồ gá: Là thành phần quan trọng trong các hệ thống đồ gá chuyên dụng.
• Dây chuyền sản xuất: Hỗ trợ thao tác kẹp nhanh, tăng năng suất và độ lặp lại.
• Ngành chế biến gỗ: Cố định vật liệu khi cắt, ghép hoặc tạo hình.
• Chế biến nhựa: Giữ khuôn và chi tiết trong quá trình ép, gia công.
• Tự động hóa công nghiệp: Kết hợp với robot và hệ thống bán tự động.
• Bảo trì, lắp đặt thiết bị: Dùng để cố định tạm thời các chi tiết khi sửa chữa.

Mua cam kẹp định vị uy tín, giá rẻ ở đâu?

Kỷ Nguyên Máy là đơn vị chuyên cung cấp đa dạng các loại cam kẹp định vị phục vụ cho gia công cơ khí, hàn, lắp ráp, chế tạo đồ gá và tự động hóa công nghiệp. Chúng tôi phân phối đầy đủ các dòng cam kẹp như kẹp đứng, kẹp ngang, kẹp đẩy ngang, kẹp chốt và các loại kẹp định vị chuyên dụng, đáp ứng nhiều mức tải trọng và yêu cầu kỹ thuật khác nhau. Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị và linh kiện công nghiệp, Kỷ Nguyên Máy cam kết mang đến sản phẩm chính hãng, chất lượng ổn định, cùng dịch vụ tư vấn kỹ thuật tận tâm, giúp khách hàng lựa chọn đúng giải pháp kẹp phù hợp nhất cho nhu cầu sử dụng.

Lý do nên chọn Kỷ Nguyên Máy:

• Cung cấp cam kẹp định vị chính hãng, chất lượng cao.
• Danh mục đa dạng: kẹp đứng, kẹp ngang, kẹp đẩy, kẹp chốt, kẹp chuyên dụng.
• Giá cạnh tranh, hỗ trợ chiết khấu tốt cho đơn hàng số lượng lớn.
• Giao hàng nhanh chóng trên toàn quốc.
• Đội ngũ kỹ thuật am hiểu, tư vấn chọn đúng model theo tải trọng và ứng dụng.

Cam kẹp định vị đóng vai trò quan trọng trong việc cố định chi tiết, đảm bảo độ chính xác, an toàn và nâng cao hiệu suất trong quá trình gia công, hàn và lắp ráp. Với thiết kế linh hoạt, lực kẹp ổn định và thao tác nhanh, cam kẹp định vị là giải pháp không thể thiếu trong nhiều ứng dụng công nghiệp. Để được tư vấn chi tiết và lựa chọn sản phẩm phù hợp, quý khách vui lòng liên hệ Kỷ Nguyên Máy qua hotline 077. 209. 8686 để được hỗ trợ nhanh chóng
