Con trượt HIWIN CGH | CGH15CA, CGH20CA, CGH25CA

Con trượt HIWIN CGH là dòng được sản xuát trên công hiện dại Motion Technology được nâng cấp và cải tiến hơn so với các dòng con trượt vuông khác.

Mời bạn tham khảo thông tin chi tiết con trượt Hiwin CGH CGH15CA, CGH20CA, CGH25CA, CGH30CA, CGH35CA, CGH45CA cùng KYNGUYENMAY.VN nhé!!!

Bảng giá mới nhất con trượt Hiwin CGH15CA, CGH20CA, CGH25CA, CGH30CA, CGH35CA

(*) Lưu ý: Bảng giá con trượt HIWIN CGH ở trên chỉ mang tính chất tham khảo và giá sản phẩm hiện đang được cập nhật mỗi tuần. Vui lòng liên hệ: 0772098686 để hưởng mức giá tốt nhất trên thị trường hiện nay và được tư vấn, hỗ trợ miễn phí.

Tìm hiểu chung về con trượt HIWIN CGH

Giới thiệu về HIWIN

HIWIN là một công ty lớn của Đài Loan chuyên sản xuất các linh kiện máy móc. Nó được thành lập vào năm 1989 và có trụ sở tại Đài Trung, Đài Loan.

HIWIN là sự kết hợp của HI-tech WINner. Công ty được biết đến với hướng dẫn chuyển động tuyến tính, bóng spline, vít bóng.

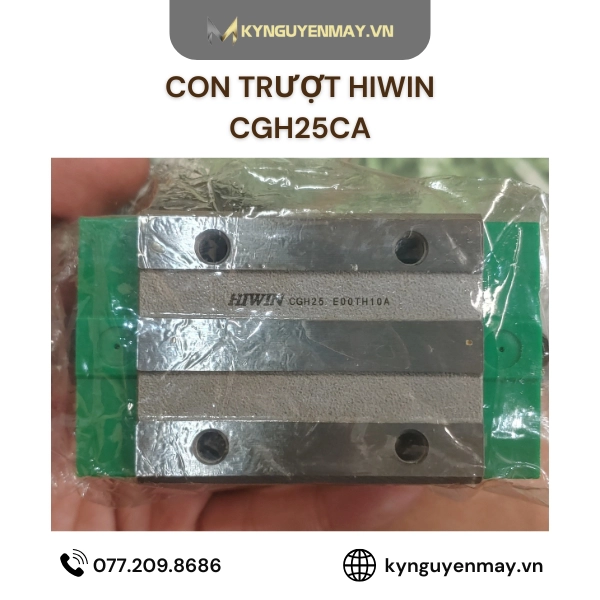

Con trượt HIWIN CGH là gì?

Con trượt HIWIN CGH được sản xuất công nghệ Motion Technology và là linh kiện cơ khí có khả năng chuyển động tuyến tính trên ray trượt chịu tải trọng lớn mà vẫn đạt được độ chính xác.

Bên trong con trượt có bốn hàng bi viên giúp giảm tải trọng và lực ma sát giúp cho chuyển động trơn tru, êm mượt và hạn chế được tiếng ồn.

Ứng dụng phổ biến của con trượt Đài Loan trong ngành cơ khí, công nghiệp trên các thiết bị tự động đối những sản phẩm liên quan tuổi thọ cao trong sản xuất, khả năng chịu tải cao, độ cứng cao trong tất cả dòng Hiwin và khả năng tịnh tiến các hướng lên xuống một cách trơn tru, êm mượt.

Phân loại con trượt HIWIN CGH

Con trượt HIWIN CGH được chia thành 1 loại mã chính:

CGH-CA/CGH-HA;

- Đối với dòng CGH-CA: là loại chịu tải nặng và bề mặt con trượt được bắt vít từ trên xuống dưới.

- Đối với dòng CGH-HA: là loại siêu chịu tải nặng và bề mặt con trượt được bắt vít từ trên xuống dưới.​​​​​​

Mã sản phẩm con trượt HIWIN CGH

Con trượt HIWIN CGH được thiết kế theo tiêu chuẩn Quốc tế với mẫu mã và kích thước đa dạng dễ dàng tìm kiếm sản phẩm linh kiện phù hợp với thiết bị của Khách hàng:

CGH-CA/HA: CGH15CA; CGH20CA; CGH20HA; CGH25CA; CGH25HA; CGH30CA; CGH30HA; CGH35CA; CGH35HA; CGH45CA; CGH45HA.

- Con trượt HIWIN CGH15CA;
- Con trượt HIWIN CGH20CA (con trượt phi 20);
- Con trượt HIWIN CGH20HA (con trượt vuông 20);
- Con trượt HIWIN CGH25CA (con trượt vuông 25);
- Con trượt HIWIN CGH25HA;
- Con trượt HIWIN CGH30CA;
- Con trượt HIWIN CGH30HA;
- Con trượt HIWIN CGH35CA;
- Con trượt HIWIN CGH35HA;
- Con trượt HIWIN CGH45CA;
- Con trượt HIWIN CGH45HA.

Ưu điểm nổi trội của dòng con trượt HIWIN CGH

Dòng con trượt HIWIN CGH có những ưu điểm nổi bậc nhờ vào đóng vai trò nổi bậc ứng dụng phổ biến trong ngành cơ khí:

- Con trượt HIWIN CGH đa dạng mẫu mã;

- Kích thước từ con trượt vuông 15, con trượt HIWIN 20, con trượt HIWIN 25 đến 45;

- Đầy đủ thông số kỹ thuật và catalogue cho từng mã;

- Độ chịu tải lớn;

- Tịnh tiến đa hướng (lên-xuống, trái-phải);

- Tuổi thọ lâu bền;

- Dễ dàng thay thế, lắp đặt trên ứng dụng các thiết bị, máy móc cơ khí.

Ứng dụng phổ biến của dòng con trượt HIWIN CGH

Với những ưu điểm nổi trội thì ứng dụng phổ biến của con trượt HIWIN CGH được sử dụng trong nhiều trong các thiết bị, máy móc như:

✅ Sử dụng trong máy công cụ tốc độ cao, trung tâm gia công tích hợp tốc độ cao.

✅ Dùng trong các loại máy CNC, máy công cụ chính xác, các máy móc điện tử và công nghiệp cần sự chính xác, …

✅ Dùng trong các tay gắp sản phẩm, máy móc công nghiệp nói chung,…

Mã sản phẩm và thông số kỹ thuật con trượt HIWIN CGH

Mã sản phẩm con trượt HIWIN CGH

Các dòng model cụ thể:

CGH15CA, CGH20CA, CGH25CA, CGH30CA, CGH35CA, CGH45CA
CGH20HA, CGH25HA, CGH30HA, CGH35HA, CGH45HA,...

Model CGH15CA:

• Kích thước lắp ráp: 28 x 4.1 x 9.5 mm (H x H1 x N)
• Ốc gắn thanh ray: M4 x 17 mm
• Tải trọng động: 14.7 (kN)
• Tải trọng tĩnh: 19.52 (kN)
• Momen tĩnh: 0.19 (Mr), 0.14 (Mp), 0.14 (My) (kN.m)
• Trọng lượng Block: 0.15 (kg)
• Trọng lượng Rail: 1.58 (kg/m)

Model CCGH20CA:

• Kích thước lắp ráp: 30 x 4.65 x 12mm (H x H1 x N)
• Ốc gắn thanh ray: M5 x 19 mm
• Tải trọng động: 23.7 (kN)
• Tải trọng tĩnh: 30.51 (kN)
• Momen tĩnh: 0.37(Mr), 0.28 (Mp), 0.28 (My) (kN.m)
• Trọng lượng Block: 0.25(kg)
• Trọng lượng Rail: 2.48 (kg/m)

Model CGH25CA:

• Kích thước lắp ráp: 40 x 6.1 x 12.5 mm (H x H1 x N)
• Ốc gắn thanh ray: M6 x 22 mm
• Tải trọng động: 34.96 (kN)
• Tải trọng tĩnh: 43.94 (kN)
• Momen tĩnh: 0.6(Mr), 0.49 (Mp), 0.49 (My) (kN.m)
• Trọng lượng Block: 0.46 (kg)
• Trọng lượng Rail: 3.38 (kg/m)

Model CGH30CA:

• Kích thước lắp ráp: 15 x 7 x 16mm (H x H1 x N)
• Ốc gắn thanh ray: M8 x 25mm
• Tải trọng động: 44 (kN)
• Tải trọng tĩnh: 55.19 (kN)
• Momen tĩnh: 0.95 (Mr), 0.7 (Mp), 0.7 (My) (kN.m)
• Trọng lượng Block: 0.71 (kg)
• Trọng lượng Rail: 5.1 (kg/m)

Model CGH35CA:

• Kích thước lắp ráp: 55 x  7.6 x 18 mm (H x H1 x N)
• Ốc gắn thanh ray: M8 x 28 mm
• Tải trọng động: 61.17 (kN)
• Tải trọng tĩnh: 79.3 (kN)
• Momen tĩnh: 1.73 (Mr), 1.09 (Mp), 1.09 (My) (kN.m)
• Trọng lượng Block: 1.24 (kg)
• Trọng lượng Rail: 7.14 (kg/m)

Model CGH45CA:

• Kích thước lắp ráp: 70 x 9.7 x 20.5 mm (H x H1 x N)
• Ốc gắn thanh ray: M12 x 37 mm
• Tải trọng động: 98.43 (kN)
• Tải trọng tĩnh: 112.66 (kN)
• Momen tĩnh: 3.56 (Mr), 2.35 (Mp), 2.35 (My) (kN.m)
• Trọng lượng Block: 2.38 (kg)
• Trọng lượng Rail: 11.51 (kg/m)

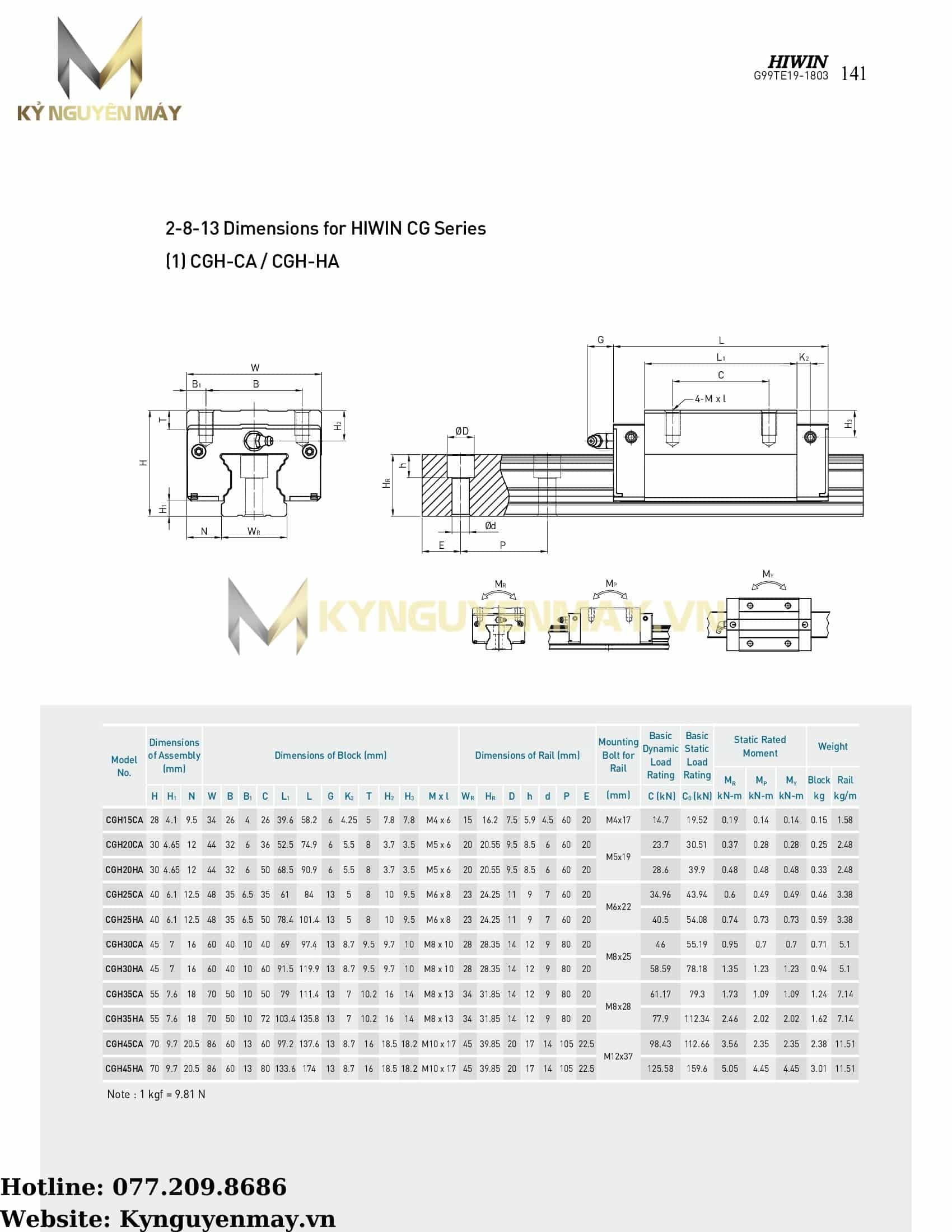

Thông số kỹ thuật con trượt HIWIN CGH

(*) Xem đầy đủ các thông số các mã khác: Download catalogue HIWIN
