Con trượt IKO LWLFC/ LWLF/ LWLFG

SKU: (Đang cập nhật...)
Thương hiệu: IKO
Đánh giá
1.290.000₫ Tiết kiệm:
Hết hàng

THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: IKO LWLFC/LWLF/LWLFG

2. Model: LWLF4, LWLFC6, LWLFC6N, LWLF6, LWLF6N, LWLFC10B, LWLFC10N, LWLF10B, LWLF10N, LWLFC14B, LWLFC14N, LWLF14B, LWLF14N, LWLFG14B, LWLFG14N, LWLFC18B, LWLFC18N, LWLF18B, LWLF18BCS, LWLF18N, LWLFG18B, LWLFG18N, LWLF18CS, LWLFC24B, LWLF24B, LWLF24BCS, LWLFG24B, LWLF24CS, LWLFC30B, LWLF30B, LWLF30BCS, LWLFG30B, LWLFC42B, LWLF42B, LWLF42BCS, LWLFG42B, LWLF42CS

3. Xuất xứ: Nhật Bản



Model:
Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686
Giá bán trên website chưa bao gồm VAT, phí vận chuyển. Liên hệ để nhận báo giá trọn gói.
Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy
Hàng mới 100%
Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày
Xuất hàng trong ngày

Giao nhanh toàn quốc

Hỗ trợ bảo hành trọn đời
Hỗ trợ bảo hành trọn đời

Theo đúng chính sách

Con trượt IKO LWLFC / LWLF / LWLFG là ba phiên bản khổ rộng (wide width) thuộc dòng Miniature Linear Way L - hệ dẫn hướng bi tuyến tính thu nhỏ, độ chính xác cao của IKO (Nhật Bản). Với thân ray bản rộng cho độ ổn định và khả năng chống moment tốt hơn so với bản tiêu chuẩn, dòng này được ưa chuộng trong thiết bị y tế, sản xuất bán dẫn, thiết bị màn hình LCD và các cơ cấu tự động hóa chính xác cần lắp gọn. Cả ba dùng chung cấu trúc 2 hàng bi thép tiếp xúc 4 điểm và vật liệu thép không gỉ (stainless steel), chịu tải đa hướng và giữ độ chính xác ổn định ngay cả khi tải thay đổi liên tục.

Video Con trượt IKO LWLF42LB

Thông tin con trượt IKO LWLFC / LWLF / LWLFG

Cả ba đều là con trượt khổ rộng (wide) thuộc dòng Miniature Linear Way L của IKO, chia sẻ:

  1. Cấu trúc bi giống nhau: 2 hàng bi thép tiếp xúc 4 điểm → một khối trượt chịu tải mọi hướng (trên, dưới, ngang, moment).
  2. Vật liệu thép không gỉ (stainless steel) – chống gỉ tốt, phù hợp môi trường sạch.
  3. Dùng chung ray dẫn hướng khổ rộng – chỉ khác ở khối trượt.
  4. Thân ray bản rộng cho độ ổn định và khả năng chống moment cao hơn bản tiêu chuẩn (LWL).
  5. Độ chính xác & cứng vững ổn định kể cả khi tải thay đổi hướng, độ lớn.
  6. Ứng dụng đặc trưng: thiết bị y tế, sản xuất bán dẫn, thiết bị LCD, tự động hóa chính xác cần lắp gọn.

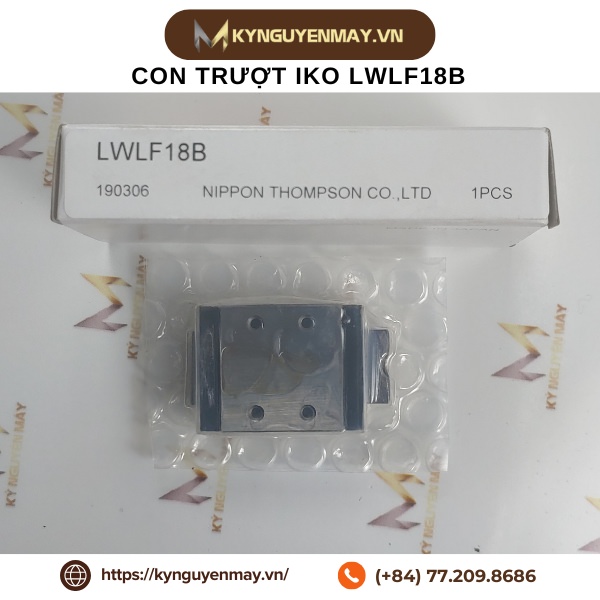

con trượt vuông IKO LWLF18B

Ảnh con trượt vuông IKO LWLF18B

Mã sản phẩm con trượt IKO LWLFC/LWLF/LWLFG

Ba phiên bản LWLFC, LWLF và LWLFG dùng chung ray và cấu trúc bi, nên khi lựa chọn bạn chỉ cần tập trung vào chiều dài khối trượt và tải trọng. Bảng dưới đây so sánh trực tiếp những điểm khác biệt quan trọng nhất giữa ba model, giúp bạn nhanh chóng xác định lựa chọn phù hợp với tải trọng và không gian lắp đặt của mình.

Model Chiều dài khối trượt Đặc điểm Tải trọng / độ cứng
LWLFC Ngắn Gọn nhất, tiết kiệm không gian Thấp nhất
LWLF Tiêu chuẩn Cân bằng kích thước và tải Trung bình
LWLFG Dài Cứng vững cao, chịu tải & moment lớn Cao nhất

Ngoài ra còn phân biệt theo kiểu giữ bi:

- Bản tiêu chuẩn (VD: LWLFC): không có đai giữ bi (non-retained).

- Bản có đuôi "-B" (VD: LWLFC-B, LWLFG-B): có đai giữ bi (ball retained)

  • LWLFC-B: LWLFC10B, LWLFC14B, LWLFC18B, LWLFC24B, LWLFC30B, LWLFC42B
  • LWLF-B: LWLF10B, LWLF14B, LWLF18B, LWLF24B, LWLF30B, LWLF42B
  • LWLFG-B: LWLFG14B, LWLFG18B, LWLFG24B, LWLFG30B, LWLFG42B
  • LWLFC: LWLFC6
  • LWLF: LWLF4, LWLF6
  • LWLF-CS: LWLF18CS, LWLF24CS, LWLF42CS
  • LWLF-BCS: LWLF18BCS, LWLF24BCS, , LWLF30BCS, LWLF42BCS

Thông số kỹ thuật con trượt IKO LWLFC/ LWLF/ LWLFG

Bảng dưới đây tổng hợp các thông số kỹ thuật chính của con trượt IKO LWLFC / LWLF / LWLFG theo từng cỡ (size), bao gồm kích thước khối trượt và ray, chiều cao, khoảng cách lỗ bắt vít cùng các giá trị tải trọng động (C) và tải trọng tĩnh (C₀). Bạn có thể dựa vào các số liệu này để đối chiếu và chọn đúng model, đúng cỡ phù hợp với tải trọng, hành trình và kết cấu máy của mình.

Thông số kỹ thuật con trượt IKO LWLFC/ LWLF/ LWLFG

Thông số kỹ thuật con trượt IKO LWLFC/ LWLF/ LWLFG

Thông số kỹ thuật con trượt IKO LWLFC/ LWLF/ LWLFG

    Ảnh Thông số kỹ thuật con trượt IKO LWLFC/ LWLF/ LWLFG

    Kích thước các model phổ biến:

    • LWLF18B: 39x30x12mm (Chiều dài x Chiều rộng x Chiều cao)
    • LWLF24: 44x40x14 (Chiều dài x Chiều rộng x Chiều cao)
    • LWLF24B: 44x40x14 (Chiều dài x Chiều rộng x Chiều cao)
    • LWLF42C1BCSHS2: 55x60x16mm (Chiều dài x Chiều rộng x Chiều cao)
    • LWLG24B: 59x40x14mm (Chiều dài x Chiều rộng x Chiều cao)
    • LWLFG14C1BHS2: 42x25x9mm (Chiều dài x Chiều rộng x Chiều cao)
    • LWLFG18B: 50.5x30x12 (Chiều dài x Chiều rộng x Chiều cao)

    Con trượt IKO LWLFC / LWLF / LWLFG là giải pháp dẫn hướng bi tuyến tính khổ rộng, thép không gỉ, mang lại độ chính xác và độ cứng vững cao cho các ứng dụng đòi hỏi khắt khe như thiết bị y tế, bán dẫn và tự động hóa chính xác. Nếu bạn cần tư vấn chọn model hoặc báo giá, hãy liên hệ với Kỷ Nguyên Máy để được hỗ trợ nhanh chóng và chính xác nhất.
