Con trượt THK SCR

SKU: SCR 15S
Thương hiệu: THK
Đánh giá
0₫ Tiết kiệm:
Tình trạng: Còn hàng

THÔNG TIN SẢN PHẨM:

1. Mã sản phẩm: SCR;

2. Model: SCR 15S, SCR 20S, SCR 20, SCR 25, SCR 30, SCR 35, SCR 45, SCR 65

3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá;

4. Xuất xứ: Nhật Bản;

5. Khả năng cung cấp hiện thời: 100 sản phẩm.

Kích thước:
Gọi điện để được tư vấn: 077. 209. 8686
Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy

Con trượt THK SCR là dòng sản phẩm chất lượng cao, được thiết kế để đáp ứng nhu cầu chuyển động tuyến tính chính xác trong các ứng dụng công nghiệp. Với khả năng chịu tải trọng lớn và độ ổn định cao, chúng là lựa chọn hàng đầu cho nhiều ngành công nghiệp. Chúng ta cùng theo dõi nội dung dưới để hiểu rõ hơn về linh kiện cơ khí này nhé!

Con trượt THK SCR là gì?

Con trượt THK SCR là dòng con trượt tuyến tính có cấu trúc nhỏ gọn. Sử dụng lồng bi giúp giảm ma sát giữa các viên bi, tăng tốc độ, giảm tiếng ồn, kéo dài tuổi thọ và không cần bảo trì trong thời gian dài. Bên cạnh đó, lồng bi còn giúp giữ lại chất bôi trơn, giảm ma sát và giảm lượng bụi sinh ra.

Bi trượt SCR được sản xuất bởi THK, một công ty Nhật Bản nổi tiếng trong lĩnh vực chuyển động tuyến tính. Dòng sản phẩm này được thiết kế để cung cấp chuyển động trơn tru, chính xác và ổn định trong các ứng dụng công nghiệp đòi hỏi khắt khe. Bộ thanh trượt con trượt SCR được làm bằng thép không gỉ, chống ăn mòn tốt. Một phần của khối trượt được làm bằng nhựa, giúp giảm trọng lượng và quán tính khi sử dụng.

Model SCR có thể dễ dàng lắp ráp và điều chỉnh bằng cách sử dụng một yên trong để liên kết bốn khối LM lại với nhau. Khi được lắp đặt trên một yên trong, SCR đạt được độ chính xác cao trong hướng dẫn X-Y và mô-men xoắn cứng vững cao theo hướng xoay.

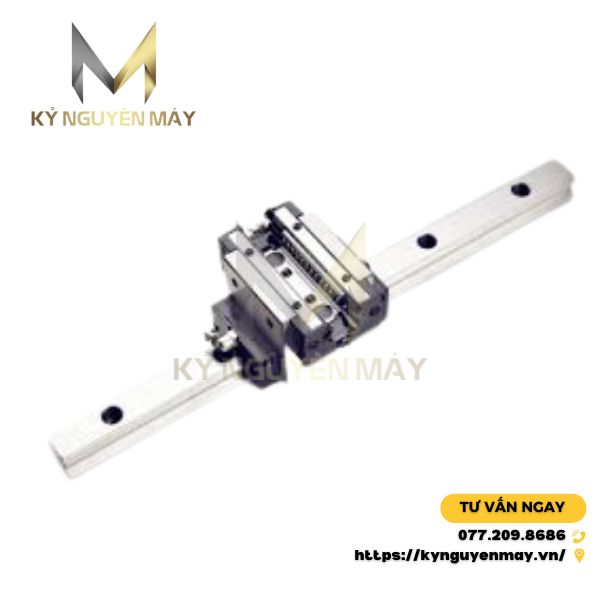

Con trượt THK SCR

Đặc điểm nổi bật của bạc đạn SCR

Bạc đạn SCR được chế tạo từ thép không gỉ chất lượng cao, kết hợp với việc sử dụng lồng bi, mang đến những ưu điểm nổi bật:

  • Dễ dàng lắp ráp và điều chỉnh: Giúp tiết kiệm thời gian và công sức trong quá trình lắp đặt.
  • Độ chính xác cao: Đảm bảo chuyển động trơn tru và ổn định.
  • Độ cứng cao: Chống lại các lực xoắn, tăng độ bền của hệ thống.
  • Ứng dụng đa dạng: Có thể sử dụng trong nhiều ứng dụng khác nhau, đặc biệt là các ứng dụng yêu cầu độ chính xác cao.

Con trượt THK SCR

Các loại model của vòng bi trượt dòng SCR

Dòng sản phẩm con trượt THK này cung cấp một loạt các model đa dạng, đáp ứng mọi nhu cầu ứng dụng của bạn. Từ những thiết bị nhỏ gọn đến các hệ thống công nghiệp nặng, THK đều có giải pháp phù hợp. Với nhiều kích thước, tải trọng và độ chính xác khác nhau, bạn có thể dễ dàng lựa chọn được model phù hợp nhất với yêu cầu của mình.

  • Vòng bi trượt SCR 15S, SCR 20S, SCR 20, SCR 25, SCR 30, SCR 35, SCR 45, SCR 65.

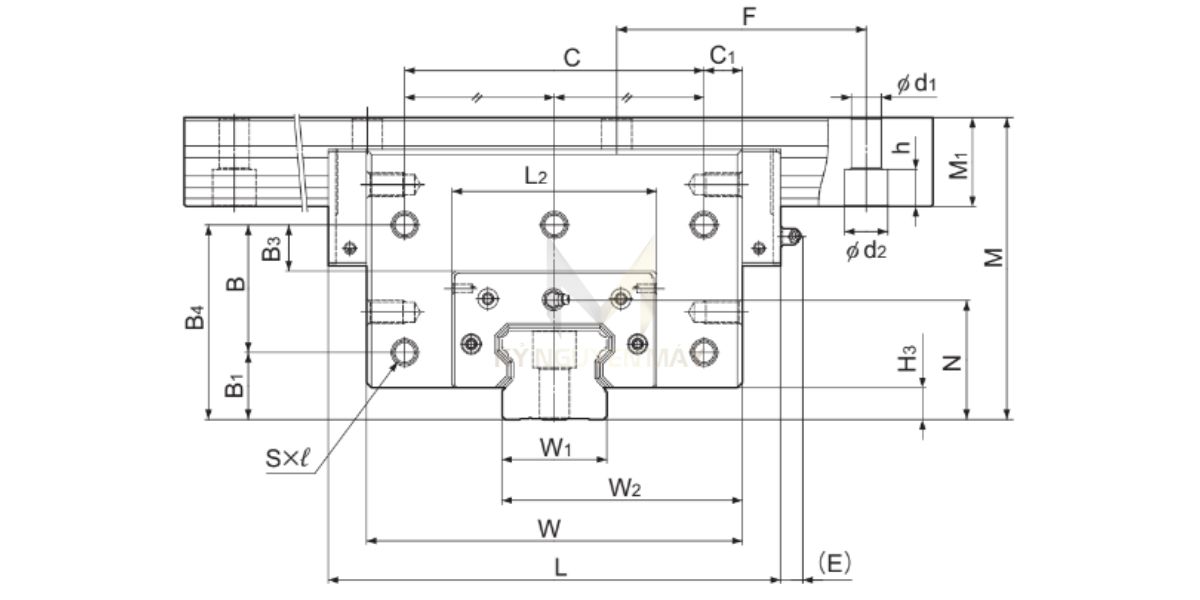

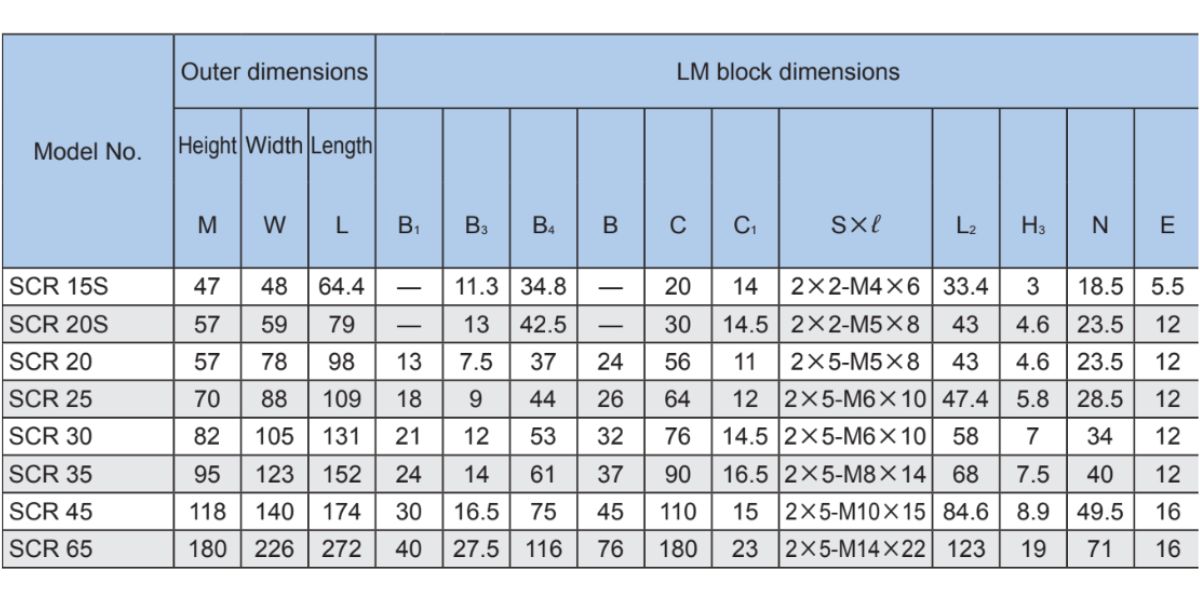

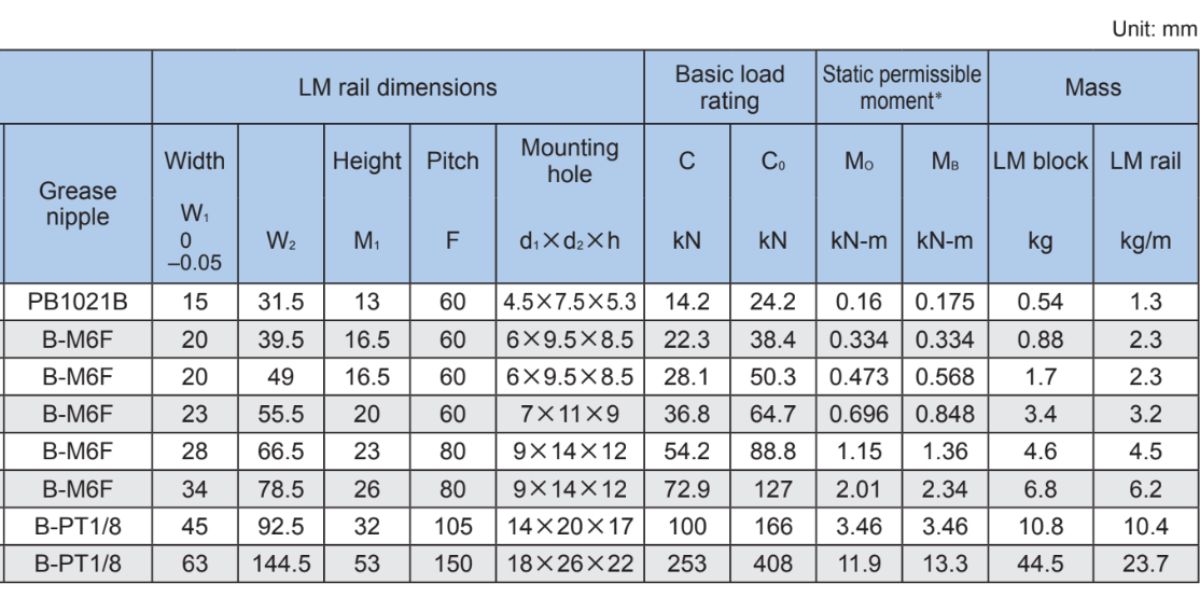

Thông số kỹ thuật của ổ bi trượt THK SCR

Để đưa ra quyết định chính xác khi lựa chọn dòng SCR, việc hiểu rõ các thông số kỹ thuật là vô cùng quan trọng. Thông số kỹ thuật chi tiết của từng model sẽ cung cấp cho bạn những thông tin cần thiết về kích thước, tải trọng định mức, độ chính xác, tốc độ tối đa và nhiều yếu tố khác. Điều này giúp bạn đánh giá và so sánh các model để tìm ra sản phẩm phù hợp nhất với ứng dụng của mình. Khi kết hợp sản phẩm với thanh trượt THK SCR đây sẽ là một sự kết hợp hoàn hảo cho công nghiệp tự động

con trượt THK SCRcon trượt THK SCRcon trượt THK SCRcon trượt THK SCR

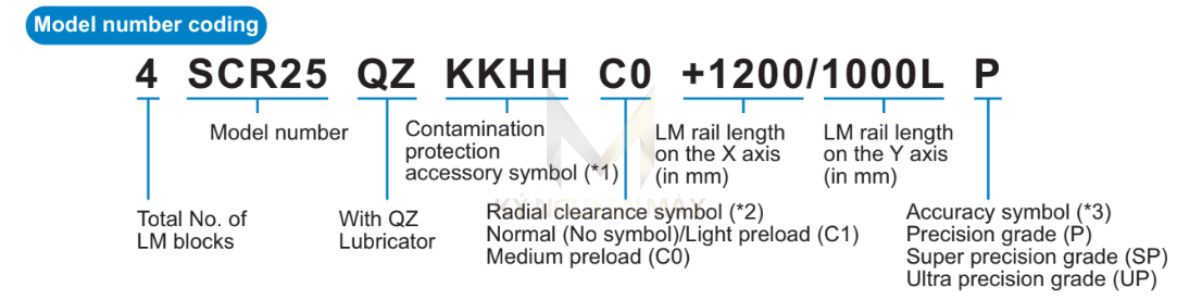

Bảng giải thích các ký hiệu của con trượt vòng bi SCR

Để hiểu rõ hơn về ý nghĩa của các ký hiệu trên con trượt vòng bi SCR, chúng tôi đã chuẩn bị một bảng giải thích chi tiết. Bảng này sẽ giúp bạn dễ dàng phân biệt các model khác nhau và lựa chọn sản phẩm phù hợp với nhu cầu của mình. Mỗi ký hiệu trên sản phẩm đều mang một ý nghĩa riêng, liên quan đến kích thước, vật liệu và các đặc tính kỹ thuật khác.

con trượt THK SCR

Đặc điểm

Ký hiệu

Giải thích

Số lượng khối

4



Mã model

SCR25



Chất bôi trơn QZ

QZ



Phụ kiện bảo vệ bụi bẩn

KKHH



Độ chênh lệch bán kính

C0

  • C1: Tải trước nhẹ
  • C0: Tải trước trung bình
  • Bình thường (không có biểu tượng)

chiều dài thanh ray

+1200/1000L

1200: Chiều dài thanh ray trục X

1000: Chiều dài thanh ray trục Y

Độ chính xác

P

  • Cấp chính xác (P)/ Siêu cấp chính xác (SP)
  • Cấp bình thường (không có ký hiệu)/Cấp độ chính xác cao (H)
  • Cấp độ chính xác cực cao (UP)

Ứng dụng của sản phẩm con trượt tuyến tính SCR

Con trượt tuyến tính SCR được ứng dụng rộng rãi trong nhiều ngành công nghiệp như:

  • Máy công cụ CNC: Sử dụng để di chuyển các trục X, Y, Z.
  • Robot công nghiệp: Sử dụng trong các khớp nối và hệ thống truyền động.
  • Thiết bị bán dẫn: Sử dụng trong các máy móc sản xuất chip.
  • Thiết bị y tế: Sử dụng trong các thiết bị chẩn đoán và phẫu thuật.
  • Máy in 3D: Sử dụng để di chuyển bàn in.

Nên mua vòng bi dẫn hướng THK SCR ở đâu?

Kỷ Nguyên Máy địa chỉ cung cấp các sản phẩm con trượtT HK SRS-S, SRS-M, SRS-N và các linh kiện cơ khí khác như: thanh trượt cùng loại của THK, các sản phẩm như gối đỡ, trục vít me, vòng bi,.... Ngoài ra, chúng tôi còn là đơn vị phân phối các sản phẩm bộ thanh con trượt của nhiều thương hiệu khác như NSK, ABBA, HIWIN, CPC,...

Với những ưu điểm vượt trội về độ chính xác, độ cứng và khả năng lắp ráp dễ dàng, con trượt THK SCR là giải pháp hoàn hảo cho các ứng dụng đòi hỏi độ tin cậy cao. Hãy để Kỷ Nguyên Máy giúp bạn lựa chọn sản phẩm phù hợp nhất. Liên hệ ngay với chúng tôi hotline: 077.209.8686 để được tư vấn và báo giá tốt nhất!
