THÔNG TIN SẢN PHẨM:
1. Tên sản phẩm: Con trượt vuông EGH20CA HIWIN
2. Kích thước:
- Chiều dài: 69.1mm
- Chiều rộng: 42mm
- Chiều cao: 28mm
- Khoảng cách 2 lỗ bắt vít: 32 x32mm (chiều dài x chiều rộng)
3. Cam kết: Hàng mới 100%, hỗ trợ tư vấn và báo giá 24/7, nhiều chương trình ưu đãi hấp dẫn.
4. Xuất xứ: Đài Loan & Trung Quốc
5. Khả năng cung ứng: 100 cái
Nhập khẩu trực tiếp
Giao nhanh toàn quốc
Theo đúng chính sách
Con trượt HIWIN EGH20CA là con trượt bi dòng EG Series của HIWIN, kích thước size 20, thiết kế 4 lỗ bắt vít tiêu chuẩn, chịu tải trọng động Cdyn=21310N và tải trọng tĩnh C0=10310N; kích thước chiều dài L=69.1mm, chiều rộng W=42mm, chiều cao H=28mm, EGH20CA. Nhờ thiết kế biên dạng thấp và khả năng chịu tải tốt, dòng EGH20CA phù hợp với hệ thống máy CNC cỡ nhỏ và trung bình, máy cắt khắc laser, máy in 3D công nghiệp.
Video Con trượt vuông HIWIN EGH20CA chiều dài 69.1mm, chiều rộng 42mm, chiều cao 28mm

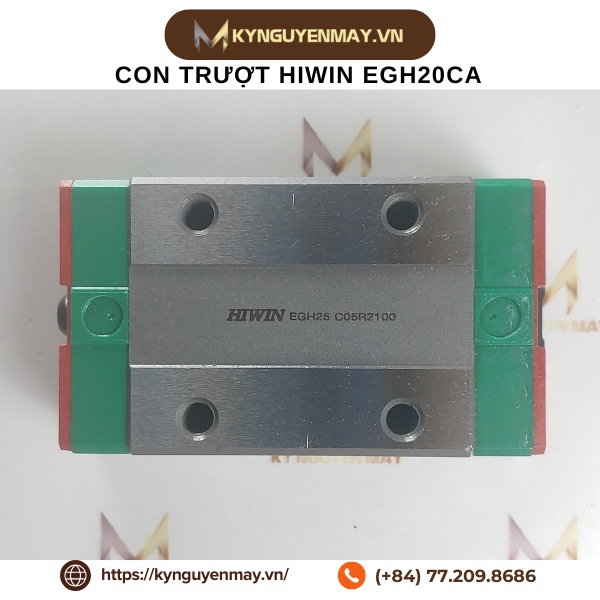

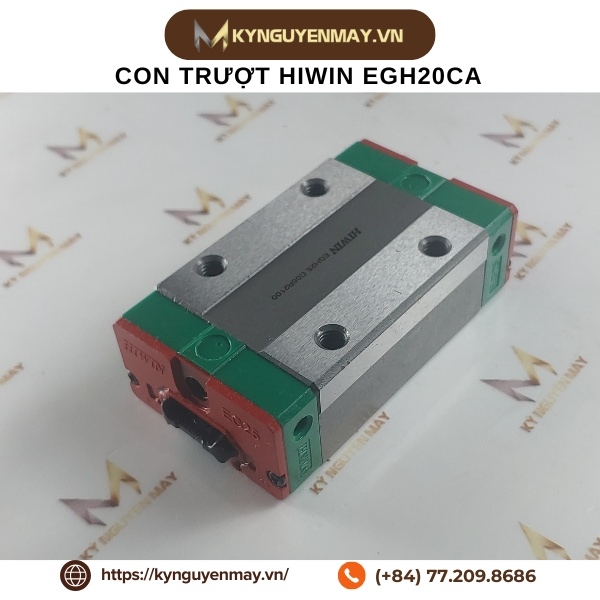

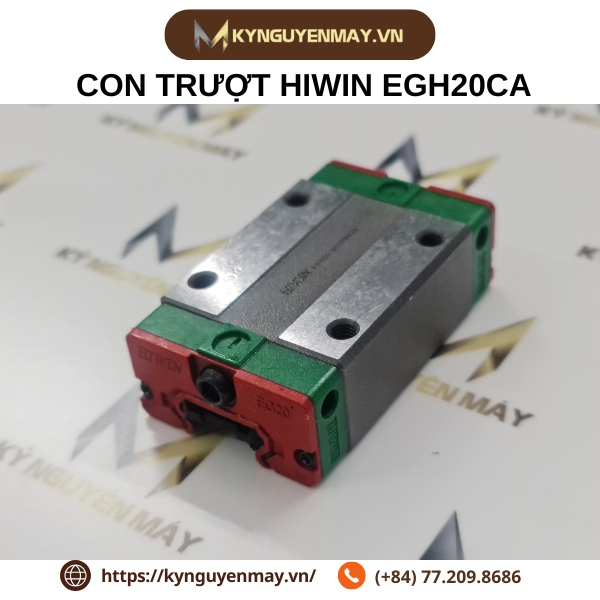

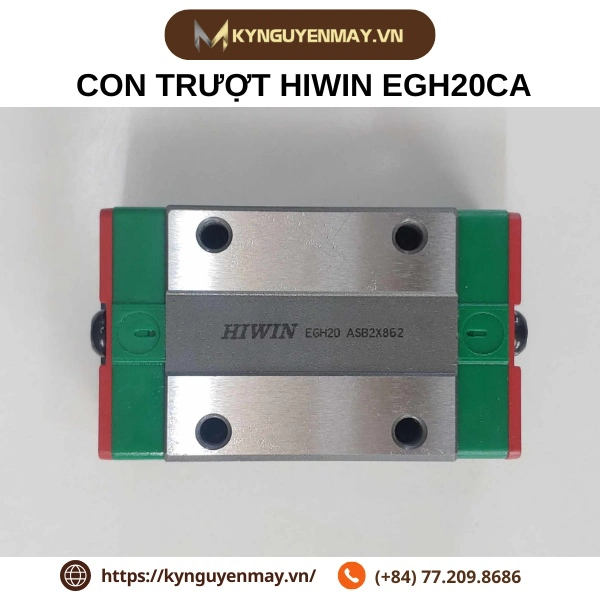

Ảnh con trượt HIWIN EGH20CA
>> CÓ THỂ BẠN QUAN TÂM: CON TRƯỢT HIWIN EGH-CA | EGH30CA, EGH35CA
Để chọn được con trượt HIWIN phù hợp, việc nắm rõ các thông số kỹ thuật là rất quan trọng. Dưới đây là bảng kích thước EGH20CA, nguồn catalog HIWIN linear guideway EG series sẽ giúp bạn dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng.
| H | Chiều cao tổng | 28 | mm |
| H1 | 6 | mm | |
| N | 11 | mm | |
| W | Chiều rộng khối trượt | 42 | mm |
| B | Khoảng cách lỗ bắt vít theo chiều dài | 32 | mm |
| B1 | 5 | mm | |
| C | Khoảng cách lỗ bắt vỉt theo chiều rộng | 32 | mm |
| L1 | Chiều dài phần bi | 48,1 | mm |
| L | Chiều dài khối trượt | 69,1 | mm |
| K1 | 12,3 | mm | |
| K2 | 4,15 | mm | |
| G | 12 | mm | |
| M | Lỗ ren | M5 | |
| l | Chiều sâu ren | 7 | mm |
| T | 7,5 | mm | |
| H2 | 6 | mm | |
| H3 | 6 | mm | |
| Khối lượng | 0,24 | kg | |
| Cdyn | Tải trọng động | 10 310 | N |
| C0 | Tải trọng tĩnh | 21 130 | N |
| M0X | Moment tĩnh (trục X) | 220 | Nm |
| M0Y | Moment tĩnh (trục Y) | 160 | Nm |
| M0Z | Moment tĩnh (trục Z) | 160 | Nm |
Cấp chính xác: C (Standard) / H / P (tùy chọn)
Cấp preload: Z0 (light — mặc định) / ZA (medium) / ZB (high)
Ray tương thích: HIWIN EGR20

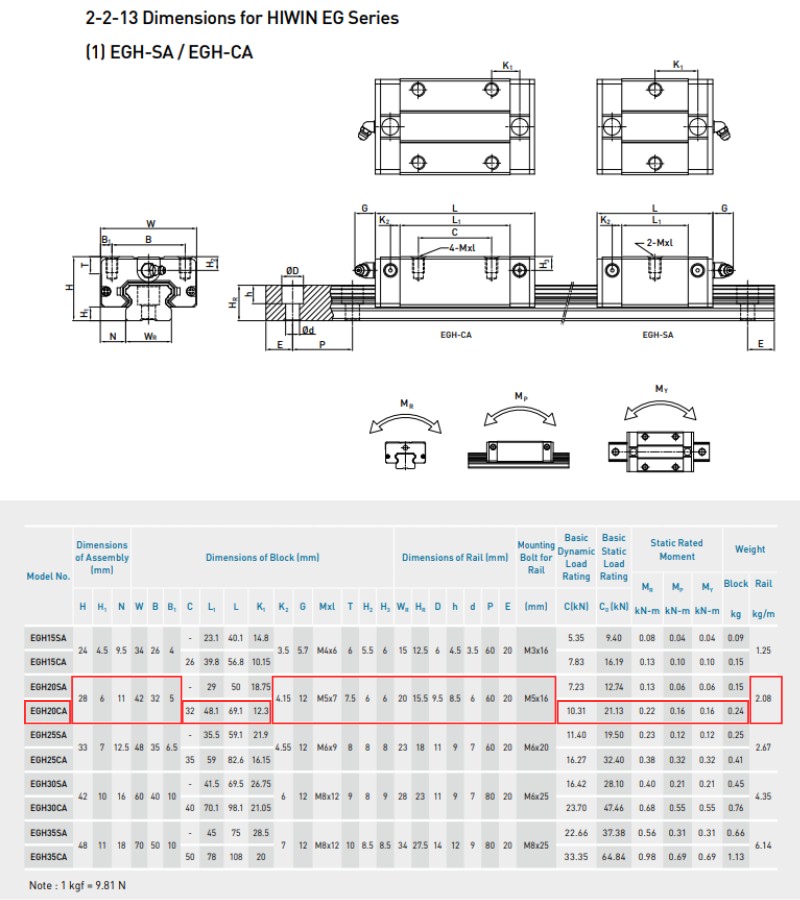

Ảnh Thông số kỹ thuật con trượt dẫn hướng HIWIN EGH20CA
>> CÓ THỂ BẠN QUAN TÂM: CATALOGUE LINEAR GUIDE HIWIN EGH20CAZ0C
EGH20CA không phải mã ngẫu nhiên trên con trượt - mỗi ký tự đại diện cho một thông số: dòng con trượt, kích thước ray, kiểu block và kiểu lắp. Giải mã đúng ký hiệu giúp bạn chọn chính xác sản phẩm cần, tránh nhầm size khi đặt hàng. Dưới đây là ý nghĩa từng phần trong mã.
Q1: EGH20CA khác EGH20SA thế nào?
Cùng size 20, cùng chiều cao/chiều rộng khối, cùng lắp trên một loại ray - chỉ khác chiều dài khối trượt và tải trọng:
Q2: Chọn preload Z0/ZA/ZB nào cho EGH20CA theo ứng dụng?
Q3: Ray nào lắp vừa EGH20CA?
Ray HIWIN EGR20 (đúng dòng EG, khổ 20mm). Con trượt EGH20CA chỉ khớp với ray EGR20 - không lắp lẫn được với ray dòng khác như HGR20 (biên dạng rãnh bi khác). Chọn chiều dài ray theo hành trình máy; có thể chạy nhiều con trượt trên cùng một ray.
>> CÓ THỂ BẠN QUAN TÂM
Con trượt HIWIN EGH20CA không chỉ nổi bật với thiết kế bền bỉ và khả năng chịu tải tốt mà còn đảm bảo độ chính xác cao cho các hệ thống dẫn hướng tuyến tính. Đây là sự lựa chọn lý tưởng cho các ứng dụng trong ngành công nghiệp sản xuất, tự động hóa và cơ khí chính xác. Nếu bạn đang tìm kiếm giải pháp cho hệ thống của mình, hãy liên hệ Kỷ Nguyên Máy hoặc hotline 077.209.8686 để được hỗ trợ sớm nhất.
