Gối đỡ trục vitme BK-BF

Gối đỡ trục BK-BF là sản phẩm không thể thiếu trên các máy CNC. Chúng đóng vai trò đỡ hai đầu trục xoắn dẫn động vitme. Ngoài ra, chúng còn được thiết kế có ổ bi kèm vít trí để giữ trục vít me tránh hiện tượng rơ trục khi làm việc.. Hãy cùng chúng tôi tìm hiểu thêm chi tiết về loại phụ kiện này nhé!!!

Bảng giá mới nhất của gối đỡ trục BK-BF

Mời bạn tham khảo bảng giá gối đỡ trục BK-BF: BF10; BK10; BF12; BK12; BF15; BK15; BF17; BK17; BF20; BK20; BF25; BK25; BF30; BK30; BF35; BK35; BF40; BK40.

Lưu ý: Bảng giá gối đỡ trục BK-BF trên để tham khảo. Vui lòng liên hệ đến số Hotline: 0772098686 để nhận bảng thông tin bảng giá chính xác nhất.

>>> Có thể bạn sẽ quan tâm:

• 69+ Gối Đỡ Trục Vitme (Gối đỡ Vitme) | Mua gối đỡ trục vitme ở đâu chất lượng? CLICK!
• Bảng giá gối đỡ trục UCP

Tìm hiểu chung gối đỡ trục BK-BF

Gối đỡ trục BK-BF là gì?

Gối đỡ trục BK-BF có vai trò giữ hai đầu trục vitme để dẫn động đai ốc vitme bi theo động cơ thông qua khớp nối. Gối đỡ trục có hai bộ phận chính là con lăn và bệ đỡ.

Con lăn là bộ phận quay cố định trục quay ngoài và quay trong. Con lăn thường được làm bằng cao su cao cấp và có khả năng chịu tải, chịu lực tốt.

Bệ đỡ là thành phần đỡ trục, làm từ hợp kim gang, chịu lực, chống rung và chịu nhiệt tốt.

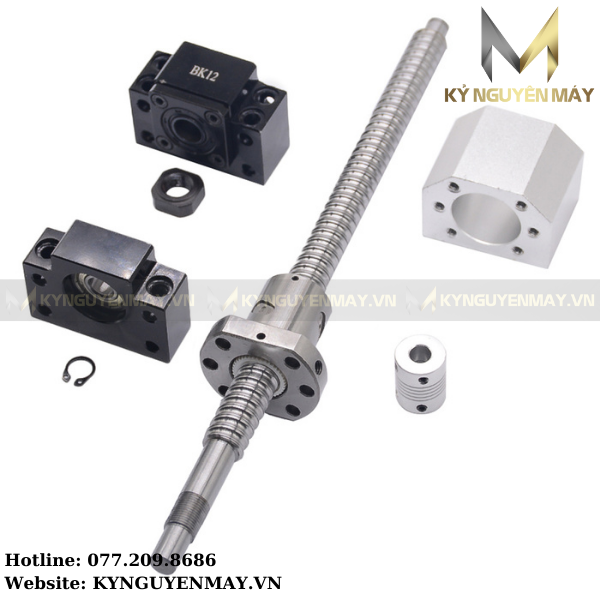

Bộ ba linh kiện vitme đai ốc, trục vitme và gối đỡ vitme tạo thành một hệ thống truyền động tuyến tính, mang lại những chuyển động tịnh tiến chính xác cao, mượt mà, gần như không có lực ma sát.

Gối đỡ trục vitme được thiết kế với nhiều kích thước khác nhau để phù hợp với từng loại vitme và đáp ứng nhu cầu ứng dụng đa dạng.

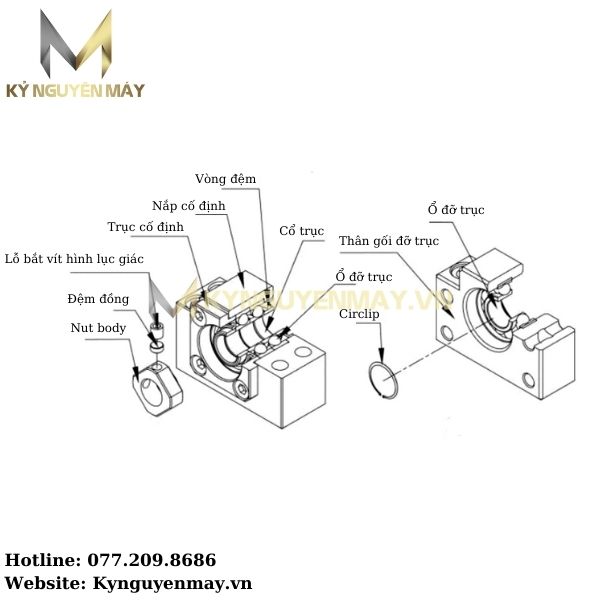

Cấu tạo của gối đỡ trục BK-BF

Cấu tạo cơ bản của gối đỡ trục BK-BF được thiết kế theo tiêu chuẩn Quốc tế với các chi tiết như sau:

- Cấu tạo trong: vòng đệm, cổ trục, nắp cố định, trục cố định.

- Cấu tạo ngoài: Ổ đỡ trục, thân gối đỡ trục.

- Cấu tạo ổ đỡ trục: Lỗ bắt vít (hình (hình lục giác), đệm đồng, Nut body.

- Circlip.

Mã sản phẩm của gối đỡ trục BK-BF

Gối đỡ Vitme bi BK-BF có các mã sản phẩm sau:

• Gối đỡ Vitme bi - BF: BF10; BF12; BF15; BF17; BF20; BF25; BF30; BF35; BF40.
• Gối đỡ Vitme bi - BK: BK10; BK12; BK15; BK17; BK20; BK25; BK30; BK35; BK40.

Đặc điểm của gối đỡ trục BK-BF

Gối đỡ trục BK-BF dùng để đỡ hai đầu trục xoắn dẫn động vitme trên máy CNC. Gối đỡ vitme còn có tác dụng chặn 2 đầu hành trình chuyển động của đai ốc vitme sao cho phần hành trình đó đúng với chiều dài chuyển động theo thiết kế. Gối đỡ trục BK-BF có những đặc điểm:

• Được phân thành 2 loại bao gồm: loại tiêu chuẩn và loại khả năng chịu lực cao.
• Thiết kế phù hợp cho loại ổ bi chính xác cao, cứng vững cao, tiếp xúc góc
• Được nhuộm đen bề mặt.
• Khả năng lắp đặt tuỳ chỉnh rất dễ dàng, thuận tiện trong quá trình sử dụng
• Chủng loại đa dạng, đáp ứng tối đa nhu cầu sử dụng của khách hàng
• Có thể được lắp ráp chung bộ với TBI trục vít me bi.
• Gối đỡ trục BK-BF được chia thành các kích thước: gối đỡ trục 10mm, gối đỡ trục 12mm, gối đỡ trục 20mm, gối đỡ trục 30mm,...

Ứng dụng phổ biến của gối đỡ trục BK-BF

Gối đỡ trục BK-BF là linh kiện quan trọng trong hệ thống dẫn hướng giúp cho tính ứng dụng thuộc rất nhiều lĩnh vực khác nhau nên có một phạm vi ứng dụng lớn trong ngành công nghiệp và cơ khí. Trong đó, một số ứng dụng phổ biến của gối đỡ trục BK-BF là:

• Dùng trong các loại máy móc chế biến thực phẩm.
• Được dùng trong đa dạng các lĩnh vực như sản xuất kim loại, chế biến đường, lâm sản,...
• Sử dụng trong các băng chuyền, băng tải, máy sàng rung, máy trộn công nghiệp, …
• Máy CNC: Máy phay CNC, máy cắt CNC, máy khoan CNC,...

Chính vì được sử dụng trong rất nhiều lĩnh vực như vậy nên hiện nay, gối đỡ trục BK-BF càng ngày càng phổ biến trong công nghiệp và được bán nhiều trên thị trường.

Những ưu điểm của bộ gối đỡ BK BF

• Đi theo cặp, gối BK là gối chính có tác dụng đỡ và chặn chịu lực chủ yếu của vít me sinh ra, gối BF là gối đỡ;
• Gia công chính xác trên máy CNC;
• Vòng bi nhập khẩu Nhật;
• Sơn tĩnh điện toàn bộ.

Một số điểm cần lưu ý khi sử dụng gối đỡ trục BK-BF

• Khi sử dụng cần siết chặt ốc vít đầu BK để tránh hiện tượng rơ trục khi chuyển động dẫn đến sai số trong quá trình gia công;
• Kẹp phanh ở đầu BF;
• Có thể điều chỉnh khoảng cách giữa BK-BF bằng cách điều chỉnh vòng bi ở đầu BF.

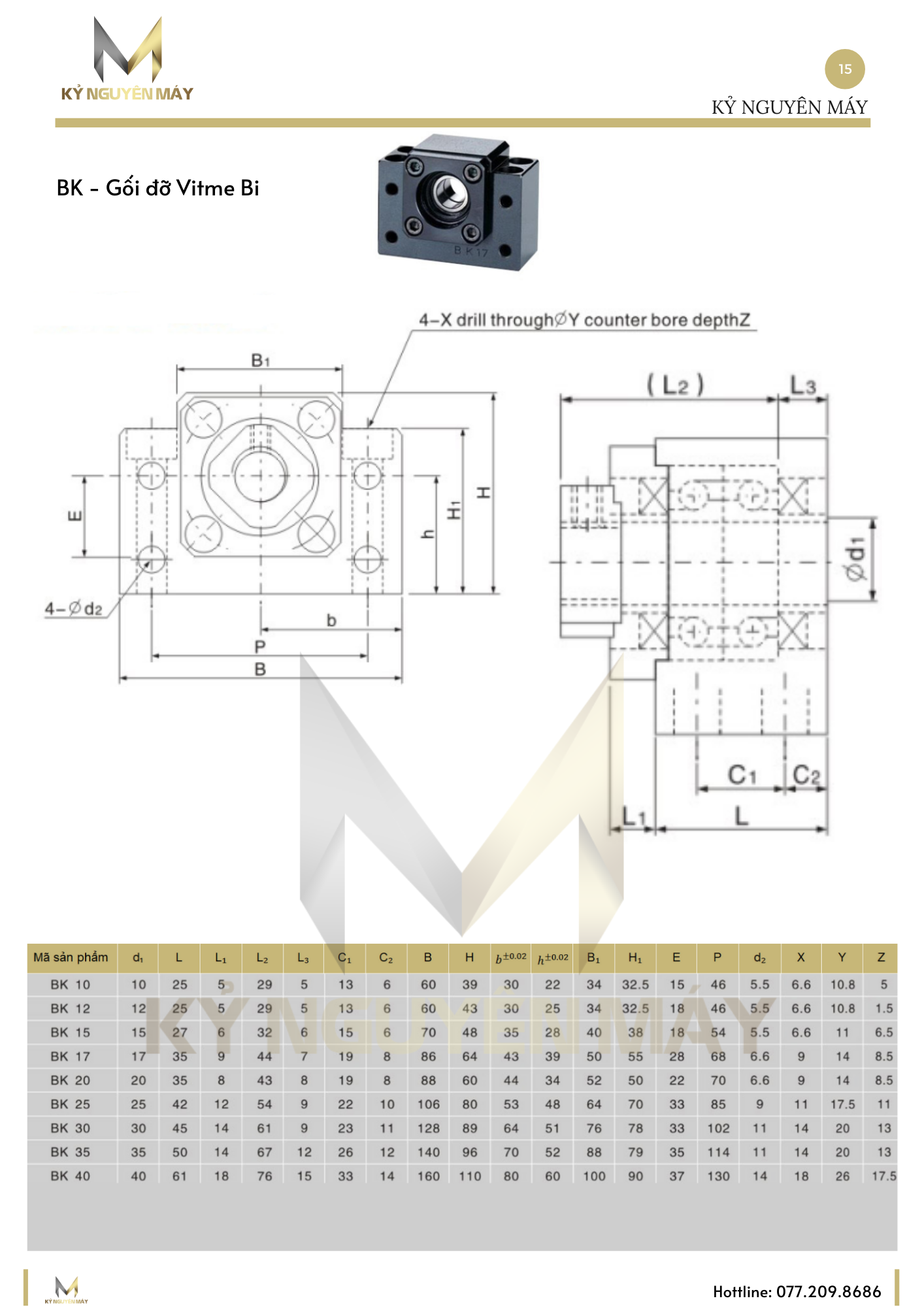

Thông số gối đỡ Vitme bi - BK

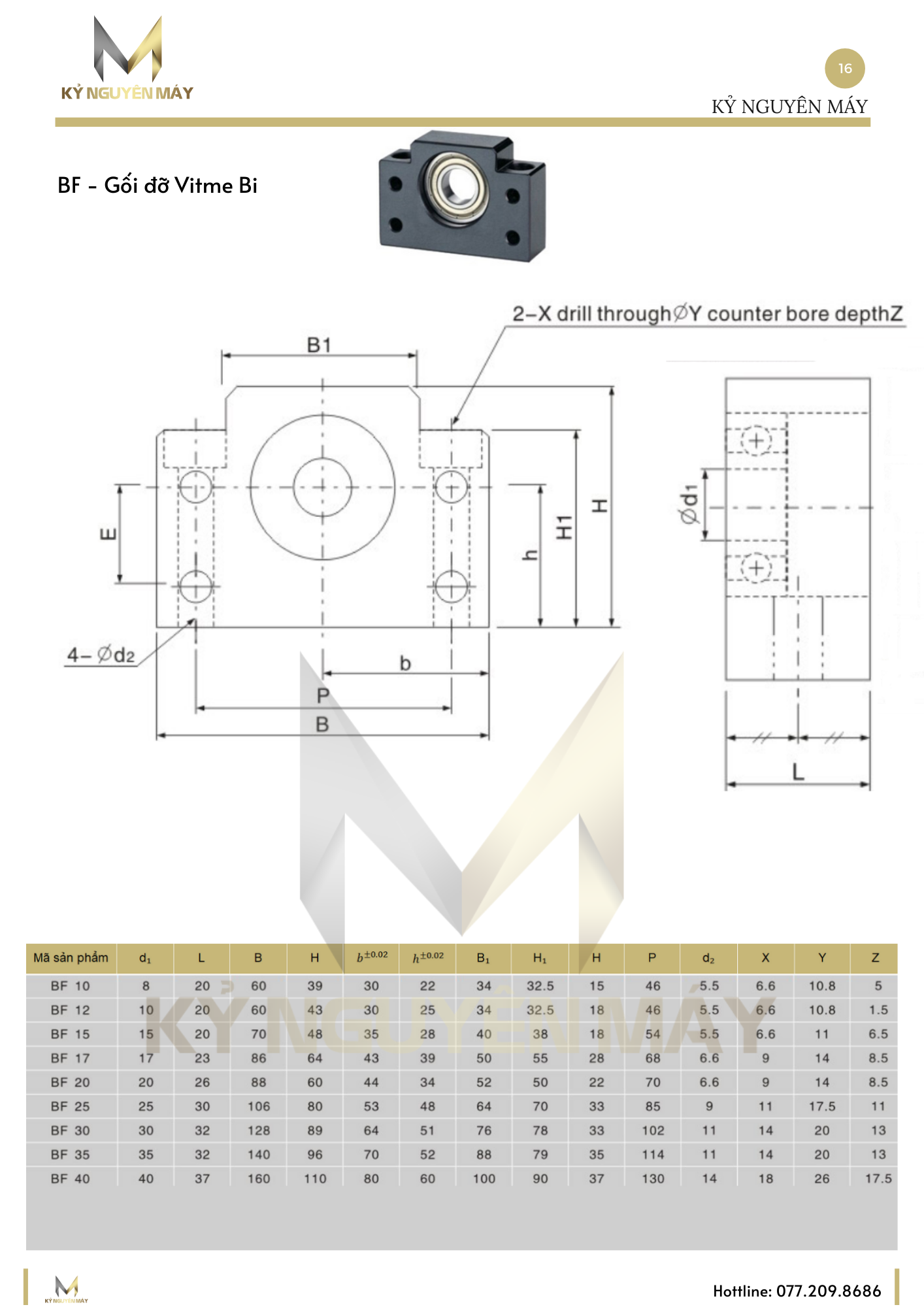

Thông số gối đỡ Vitme bi - BF

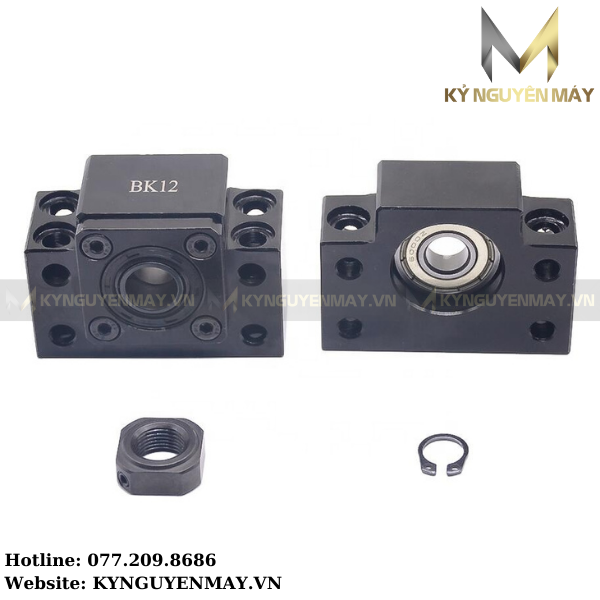

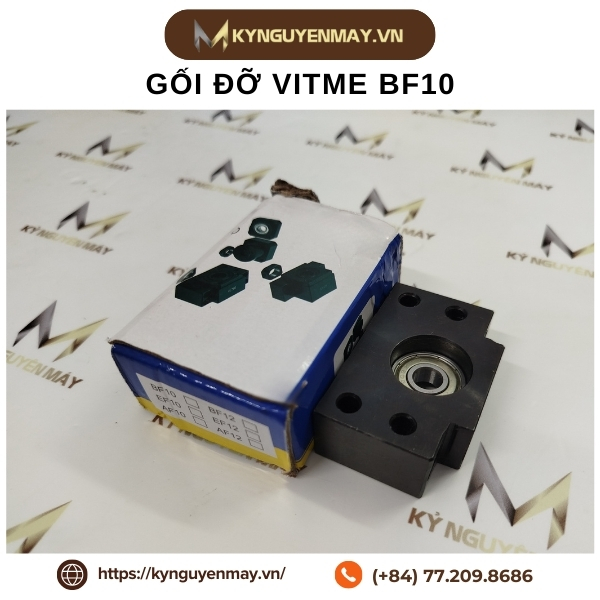

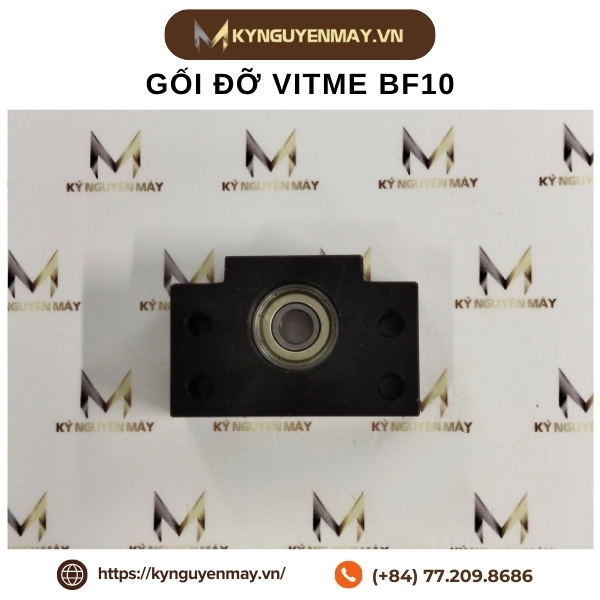

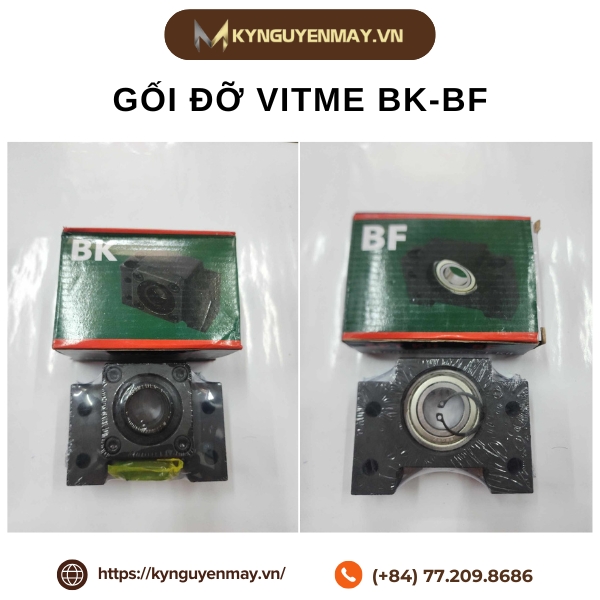

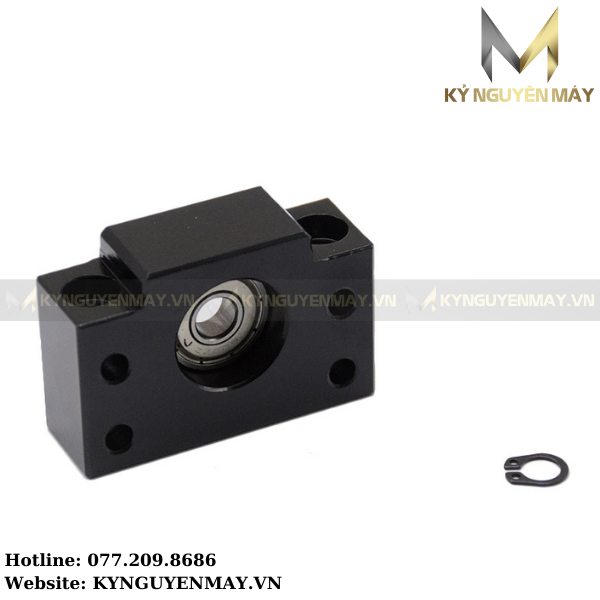

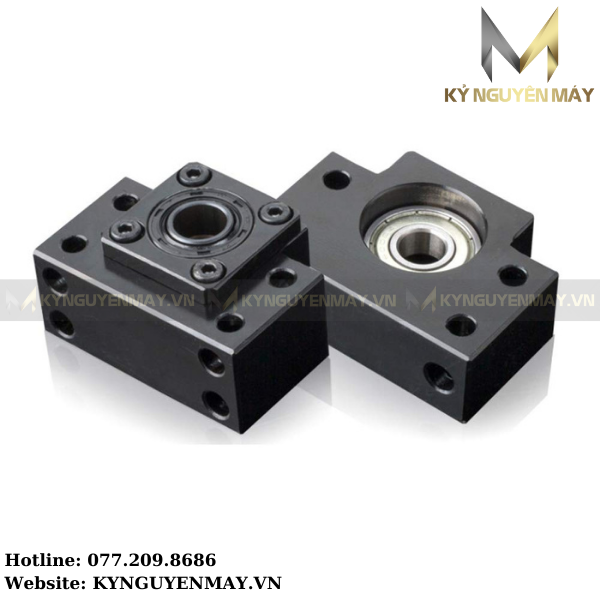

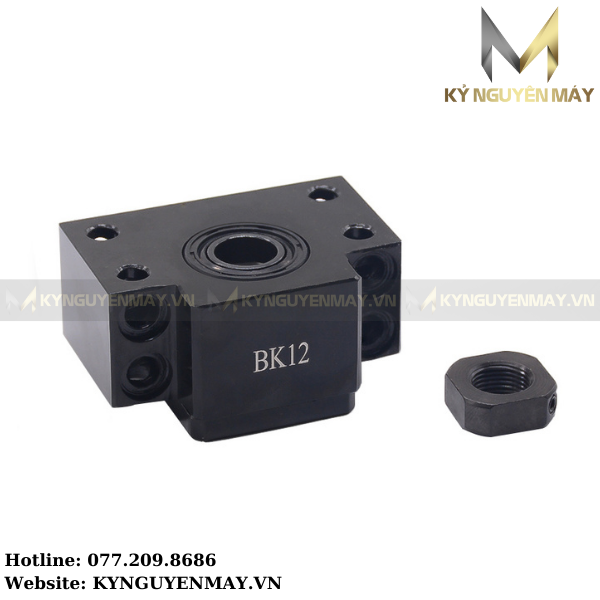

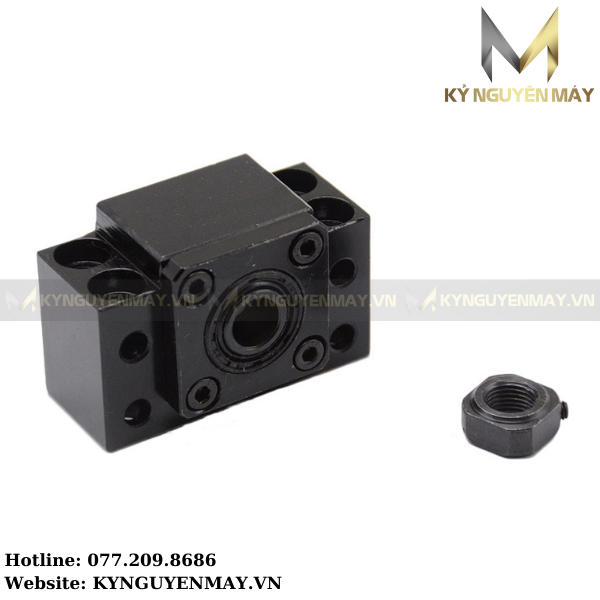

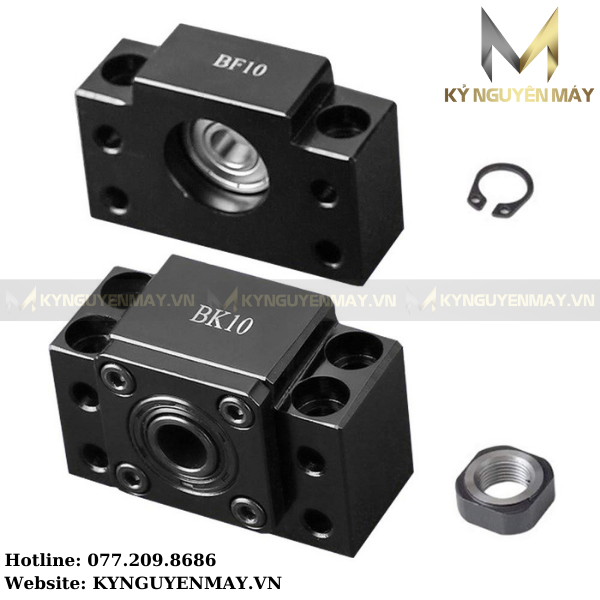

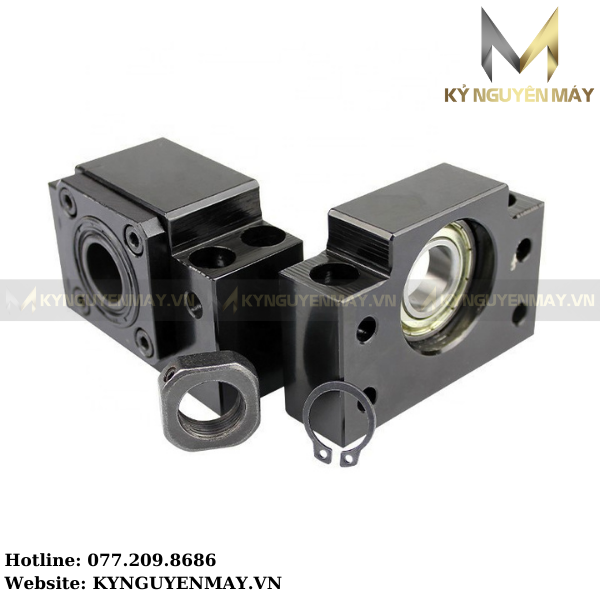

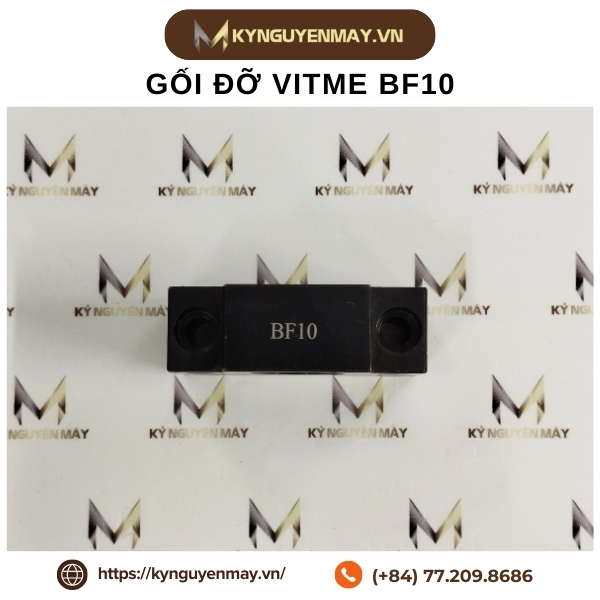

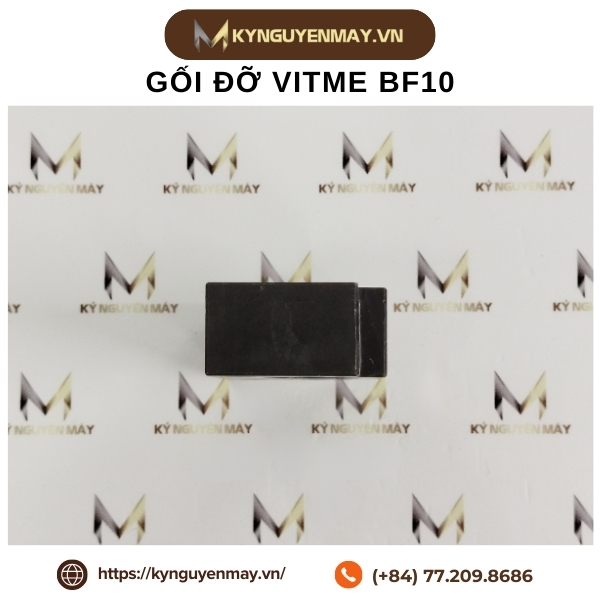

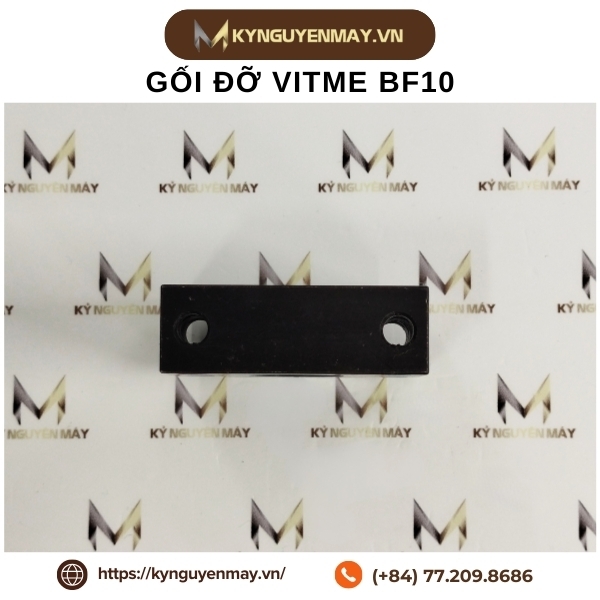

Hình ảnh gối đỡ trục BK-BF
