Mâm cặp máy tiện

Mâm cặp máy tiện là bộ phận dùng để kẹp giữ và định vị phôi trong quá trình gia công trên máy tiện. Tùy theo kết cấu và nhu cầu sử dụng, mâm cặp có nhiều loại với đặc điểm và khả năng kẹp giữ khác nhau. Hãy cùng Kỷ Nguyên Máy tìm hiểu về cấu tạo, nguyên lý hoạt động cũng như tham khảo các mẫu mâm cặp phổ biến để có thêm cơ sở lựa chọn phù hợp với máy và yêu cầu gia công.

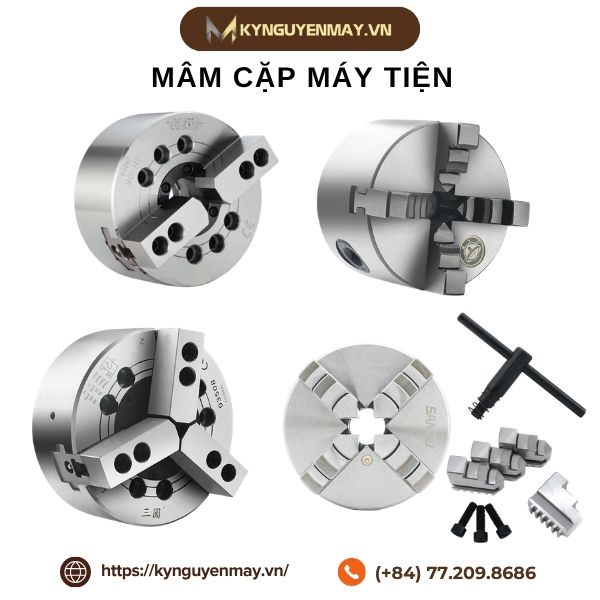

Ảnh mâm cặp máy tiện

Mâm cặp máy tiện là gì?

Mâm cặp máy tiện (tiếng Anh: Lathe Chuck) hay còn gọi là mâm cặp, đỉnh cặp là thiết bị gá kẹp cơ khí quan trọng được gắn trên trục chính (spindle) của máy tiện, có chức năng kẹp chặt, giữ cố định và định vị phôi gia công, đồng thời truyền chuyển động quay từ máy tiện sang phôi trong suốt quá trình cắt gọt.

Nhờ cơ cấu kẹp chắc chắn, mâm cặp giúp phôi duy trì vị trí ổn định khi trục chính quay, từ đó hỗ trợ quá trình tiện, khoan, taro hoặc gia công các bề mặt theo yêu cầu. Tùy từng loại máy và kích thước phôi, mâm cặp có thể được thiết kế với số lượng chấu, đường kính và cơ cấu kẹp khác nhau.

Cấu tạo và nguyên lý hoạt động của mâm cặp máy tiện

Để hiểu rõ khả năng kẹp giữ và định vị phôi của mâm cặp máy tiện, trước hết cần nắm được các bộ phận cấu thành và cách chúng phối hợp với nhau. Dưới đây là cấu tạo và nguyên lý hoạt động của mâm cặp máy tiện qua từng bộ phận và cơ chế kẹp giữ.

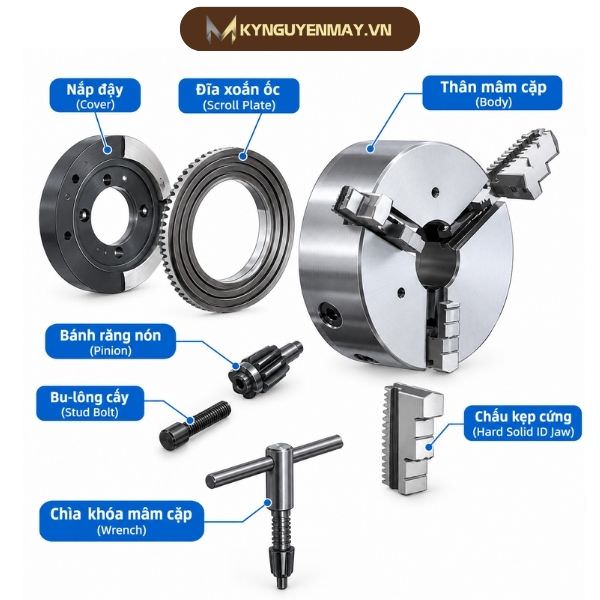

Cấu tạo của mâm cặp máy tiện

Mâm cặp máy tiện được hình thành từ nhiều chi tiết cơ khí phối hợp với nhau để thực hiện nhiệm vụ giữ và định vị phôi. Tùy từng thiết kế, cấu tạo có thể khác nhau, nhưng nhìn chung thường gồm các bộ phận chính sau:

• Nắp đậy (Cover): Có nhiệm vụ che chắn và bảo vệ các chi tiết bên trong mâm cặp, đồng thời góp phần cố định cụm cơ cấu bên trong thân mâm cặp.
• Đĩa xoắn ốc (Scroll Plate): Là bộ phận quan trọng trong cơ cấu tự định tâm. Trên bề mặt có các rãnh xoắn, ăn khớp với chấu kẹp để tạo chuyển động đồng thời khi đĩa được xoay.
• Thân mâm cặp (Body): Là phần vỏ chính có kết cấu chắc chắn, dùng để chứa và liên kết các bộ phận bên trong. Thân mâm cặp đồng thời đảm bảo cụm kẹp được lắp đặt ổn định trên máy tiện.

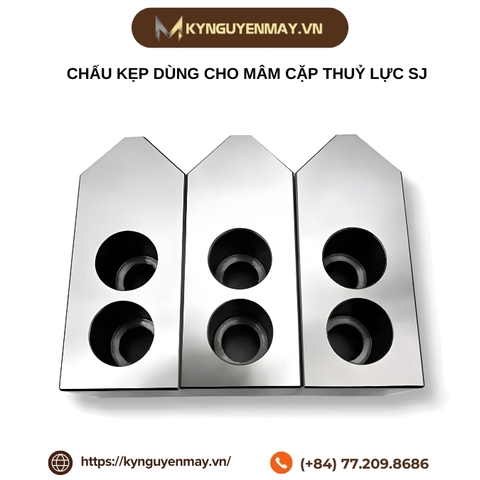

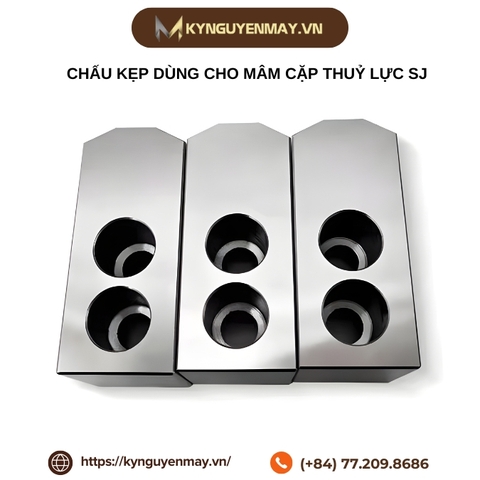

• Chấu kẹp cứng (Hard Solid ID Jaw): Trực tiếp tiếp xúc với phôi để tạo lực kẹp giữ. Chấu thường có độ cứng cao và được thiết kế để phù hợp với nhiều dạng chi tiết gia công.
• Bánh răng nón (Pinion): Tiếp nhận chuyển động từ chìa khóa mâm cặp và truyền lực đến đĩa xoắn ốc. Khi bánh răng nón quay, đĩa xoắn ốc cũng chuyển động, kéo theo các chấu kẹp dịch chuyển.
• Bu-lông cấy (Stud Bolt): Được sử dụng để liên kết, cố định các bộ phận của mâm cặp, giúp các chi tiết duy trì đúng vị trí trong quá trình sử dụng.
• Chìa khóa mâm cặp (Wrench): Dụng cụ dùng để tác động vào bánh răng nón. Khi xoay chìa khóa, người vận hành có thể điều chỉnh vị trí các chấu để kẹp hoặc tháo phôi.

Ảnh cấu tạo của mâm cặp máy tiện

Nguyên lý hoạt động của mâm cặp máy tiện

Mâm cặp máy tiện hoạt động dựa trên cơ chế truyền chuyển động quay thành chuyển động kẹp theo hướng tâm, từ đó giữ phôi cố định trong quá trình gia công. Với mâm cặp chấu tự định tâm, khi người vận hành xoay chìa khóa, lực quay sẽ được truyền qua bánh răng nón đến đĩa xoắn ốc bên trong.

• Bước 1 Tác động lực: Người vận hành đưa chìa khóa vào vị trí bánh răng nón và xoay để điều chỉnh mâm cặp.
• Bước 2 Truyền chuyển động: Bánh răng nón truyền chuyển động quay đến đĩa xoắn ốc (Scroll Plate). Các rãnh xoắn trên đĩa ăn khớp với chấu kẹp.
• Bước 3 Chấu kẹp di chuyển: Khi đĩa xoắn ốc quay, các chấu kẹp đồng thời di chuyển vào hoặc ra theo hướng tâm. Xoay theo chiều kẹp sẽ đưa các chấu tiến vào gần tâm để giữ phôi; xoay ngược lại giúp các chấu mở ra để tháo phôi.
• Bước 4 Giữ phôi: Khi các chấu tiếp xúc với bề mặt phôi, lực kẹp được tạo ra từ nhiều phía giúp phôi được giữ ổn định. Nhờ đó, phôi hạn chế bị xê dịch hoặc rung trong quá trình trục chính quay và thực hiện gia công.


Các loại mâm cặp máy tiện phổ biến

Dưới đây là một số dòng mâm cặp máy tiện phổ biến đang được sử dụng rộng rãi hiện nay:

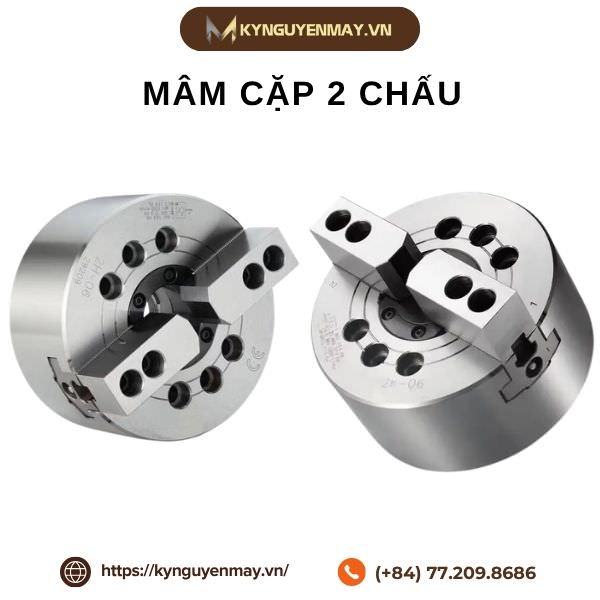

Mâm cặp máy tiện 2 chấu

Mâm cặp 2 chấu sử dụng hai chấu kẹp để giữ các chi tiết có hình dạng đặc biệt, không đối xứng hoặc có hai cạnh song song. Tùy thiết kế, hai chấu có thể được chế tạo theo biên dạng riêng để phù hợp với từng loại phôi và yêu cầu gia công.

Loại mâm cặp này thường được sử dụng cho các chi tiết đặc thù như van, vật đúc hoặc những phôi khó kẹp bằng mâm cặp tiêu chuẩn. Do phụ thuộc nhiều vào hình dạng chấu và loại phôi, mâm cặp 2 chấu thường được lựa chọn cho những ứng dụng chuyên biệt.

Ảnh mâm cặp máy tiện 2 chấu

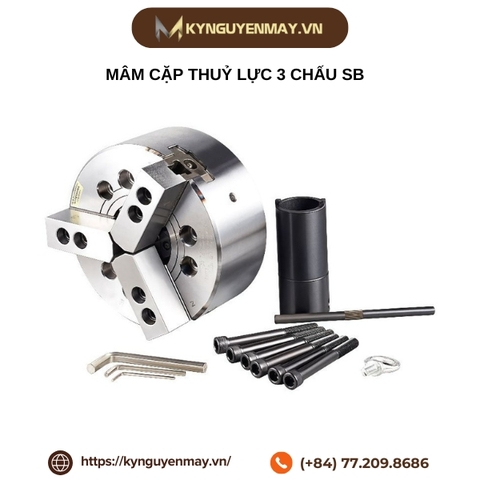

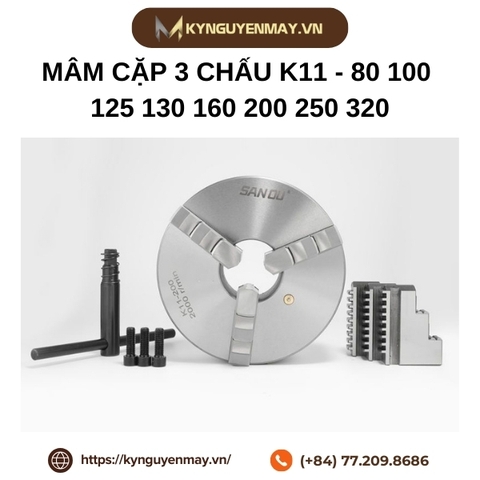

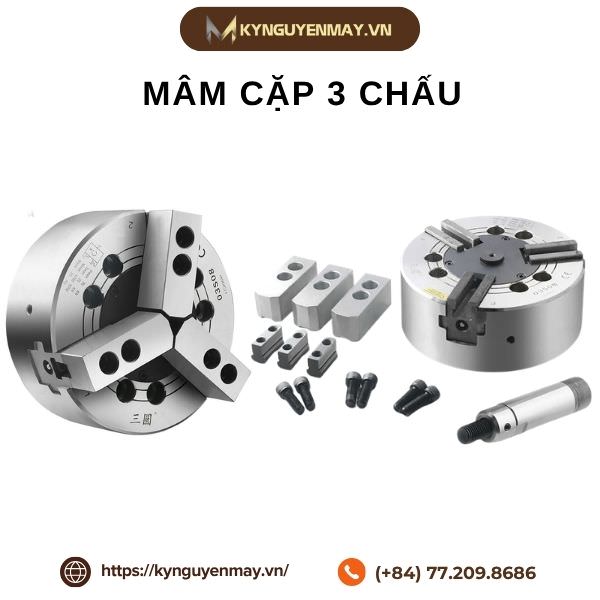

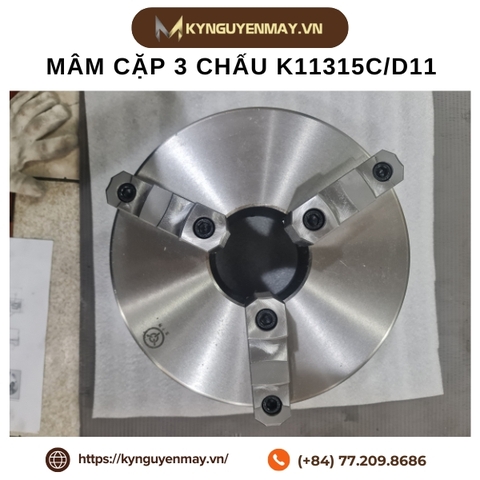

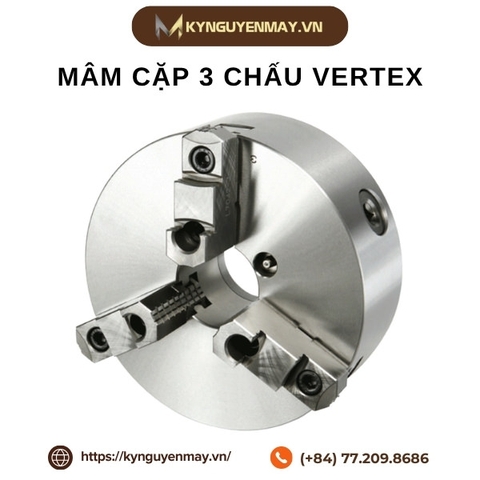

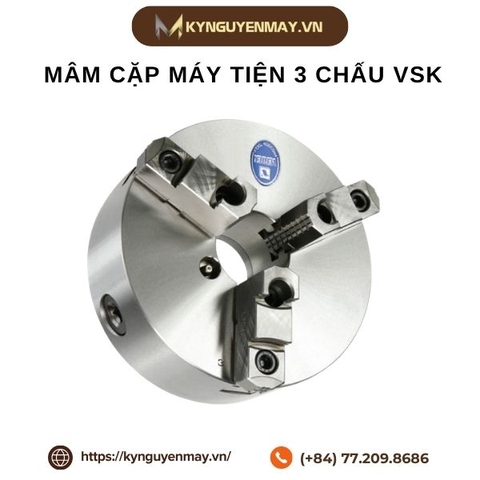

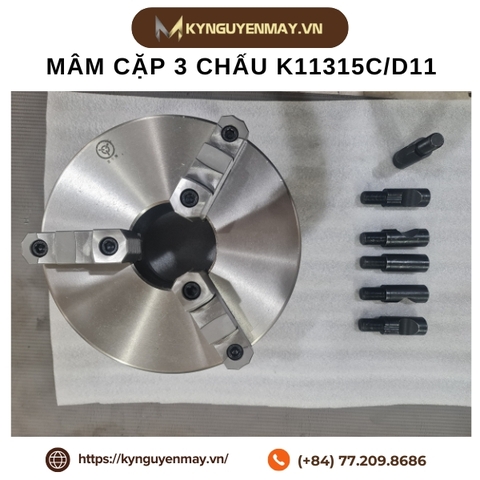

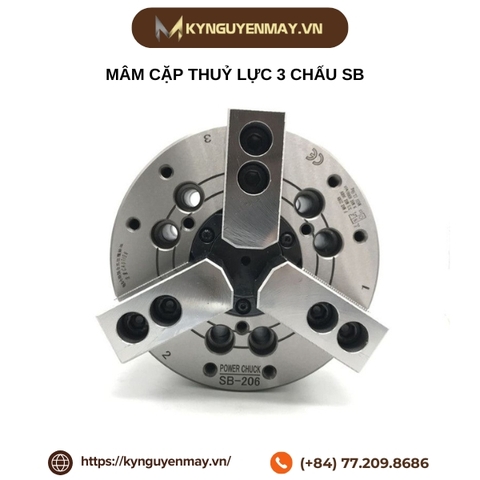

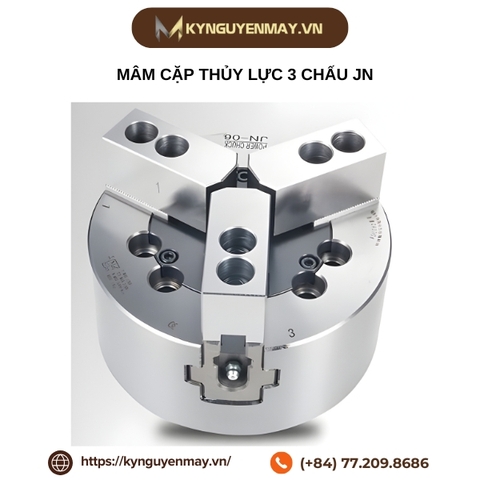

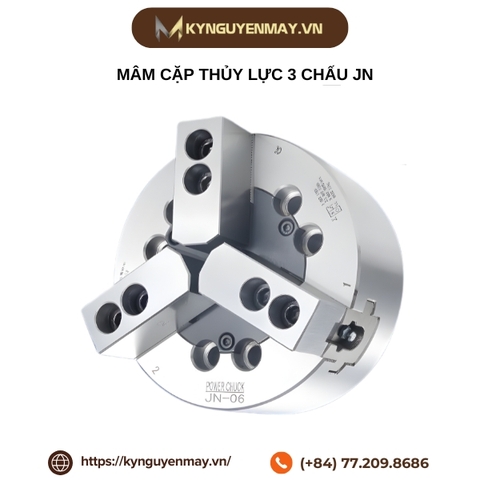

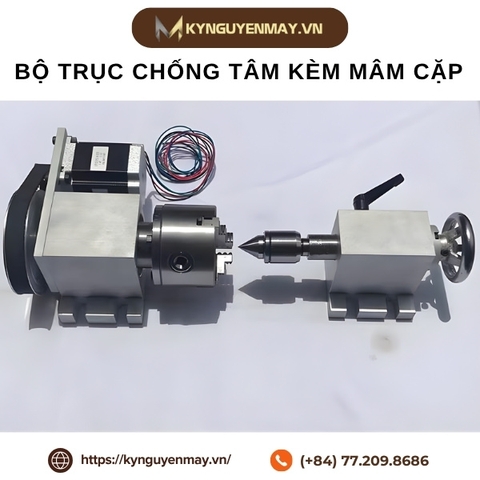

Mâm cặp 3 chấu

Mâm cặp 3 chấu có ba chấu bố trí cách nhau 120°, các chấu di chuyển đồng thời để tự động đưa chi tiết về gần tâm mâm cặp. Cấu tạo này phù hợp với phôi tròn, lục giác và các chi tiết có hình dạng đối xứng, đồng thời giúp rút ngắn thời gian gá đặt.

Nhờ khả năng tự định tâm, mâm cặp 3 chấu được sử dụng phổ biến trong các công việc tiện thông thường và gia công lặp lại. Tuy nhiên, loại mâm cặp này không phù hợp bằng mâm cặp 4 chấu khi cần kẹp phôi vuông, phôi có hình dạng không đều hoặc gia công lệch tâm.

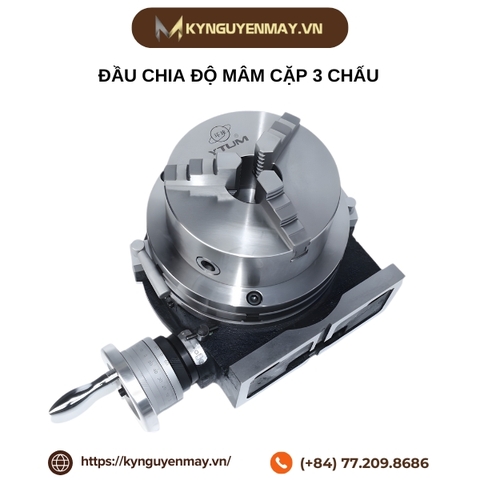

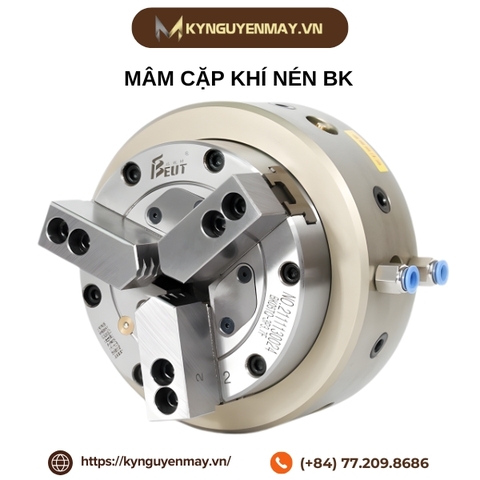

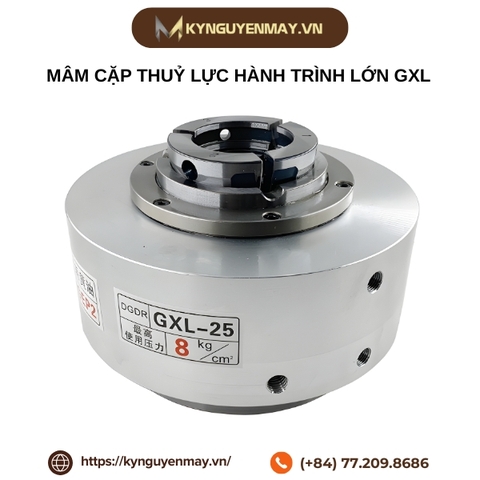

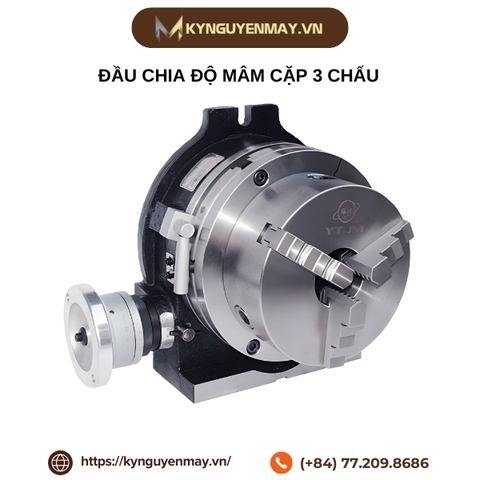

Ảnh mâm cặp máy tiện 3 chấu

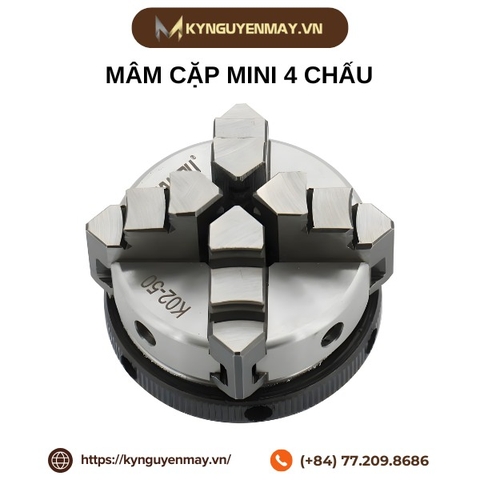

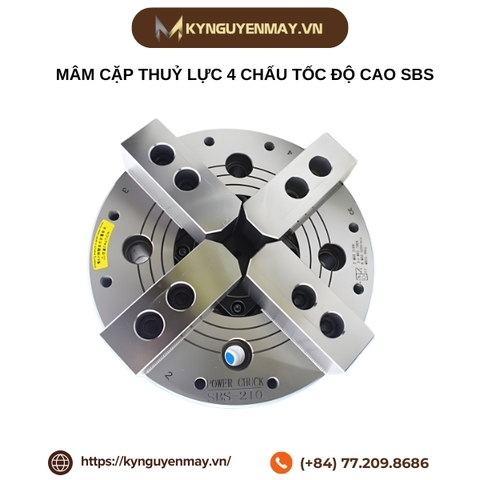

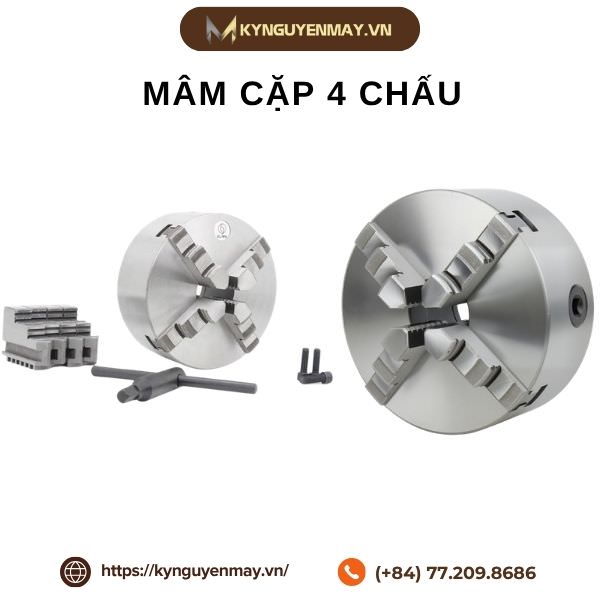

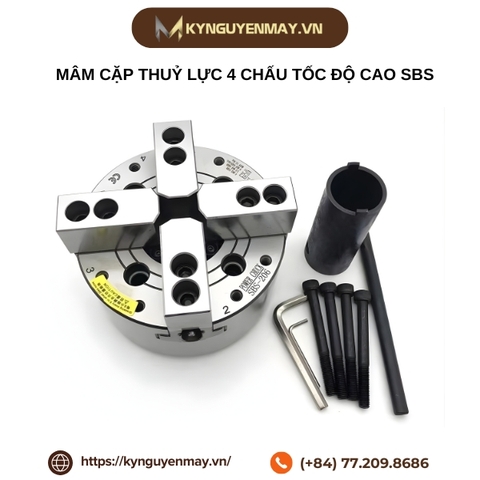

Mâm cặp máy tiện 4 chấu

Mâm cặp 4 chấu có bốn chấu kẹp, mỗi chấu có thể điều chỉnh độc lập để phù hợp với nhiều hình dạng phôi khác nhau. Cơ cấu này cho phép người vận hành chủ động căn chỉnh vị trí chi tiết, đặc biệt khi gia công phôi vuông, chữ nhật, không đều hoặc cần đặt lệch tâm.

So với mâm cặp 3 chấu, mâm cặp 4 chấu cần nhiều thời gian hơn để gá và căn chỉnh chính xác, thường kết hợp với đồng hồ so trong quá trình định tâm. Đổi lại, khả năng điều chỉnh độc lập giúp loại mâm cặp này đáp ứng linh hoạt hơn với các chi tiết có hình dạng và yêu cầu gia công khác nhau.

Ảnh mâm cặp máy tiện 4 chấu

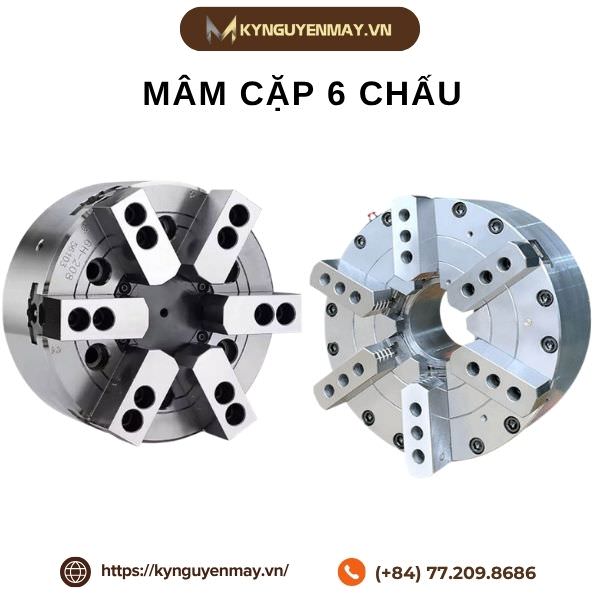

Mâm cặp máy tiện 6 chấu

Mâm cặp 6 chấu có sáu chấu bố trí đồng tâm, giúp phân bố lực kẹp trên nhiều vị trí quanh chi tiết. Cấu tạo này đặc biệt phù hợp với các chi tiết thành mỏng hoặc những trường hợp cần tăng diện tích tiếp xúc để giữ phôi ổn định hơn.

Việc phân bố lực qua sáu chấu giúp hạn chế tập trung lực tại một vài điểm trên phôi, từ đó hỗ trợ quá trình gia công các chi tiết có thành mỏng. Tuy nhiên, đây là loại mâm cặp chuyên dụng hơn và thường có chi phí cao hơn so với các loại mâm cặp thông dụng.

Ảnh mâm cặp 6 chấu

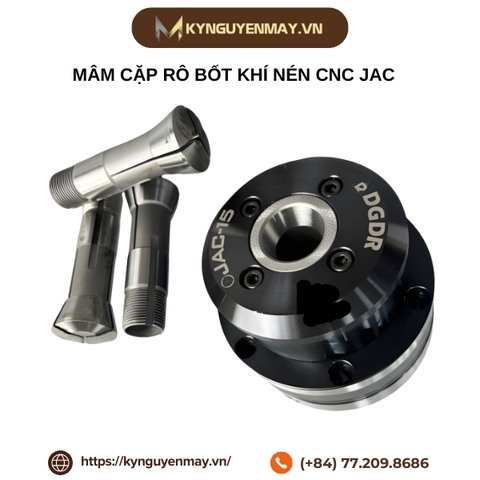

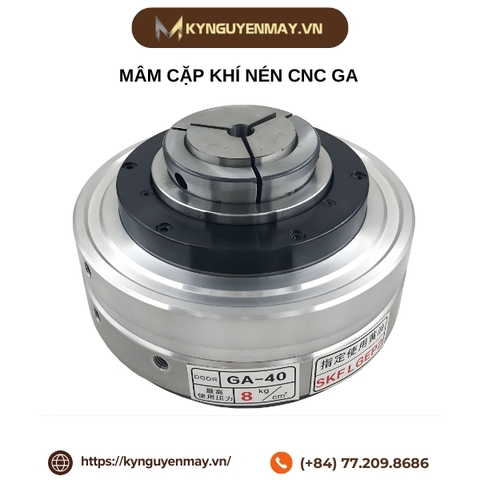

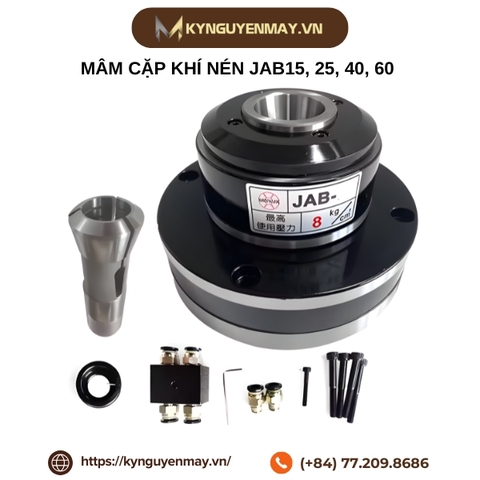

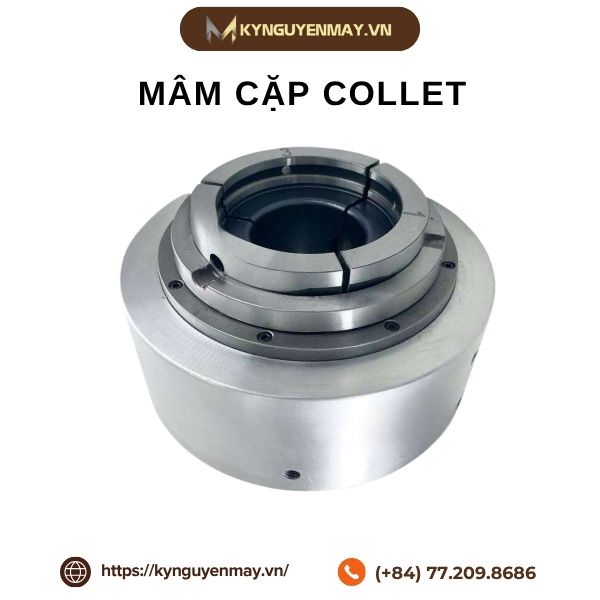

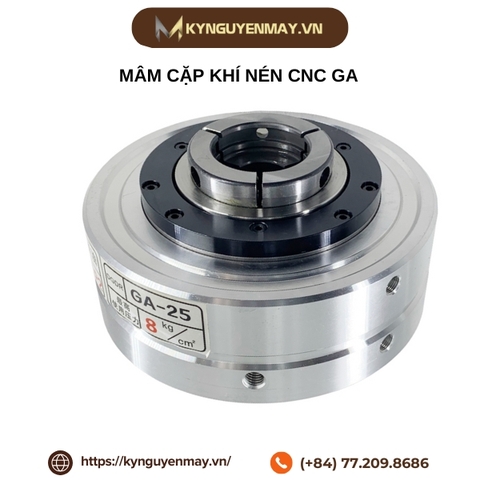

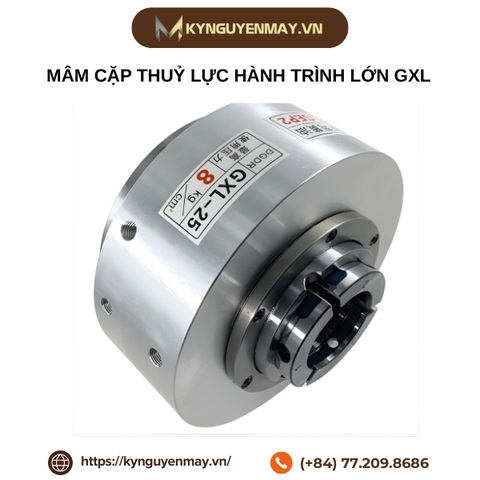

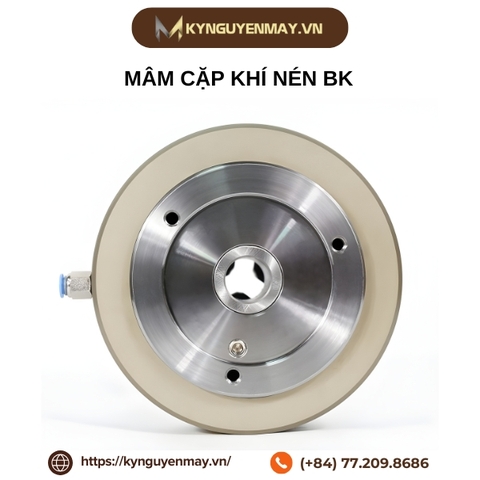

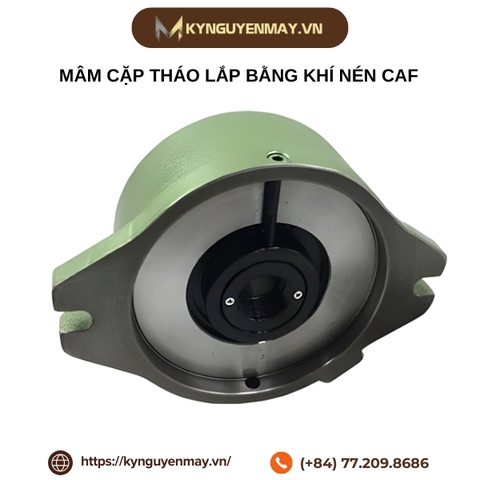

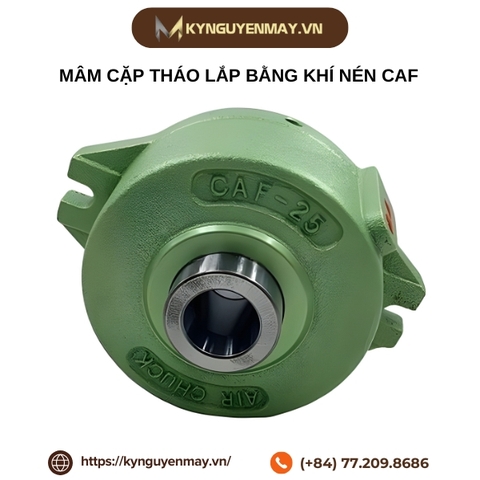

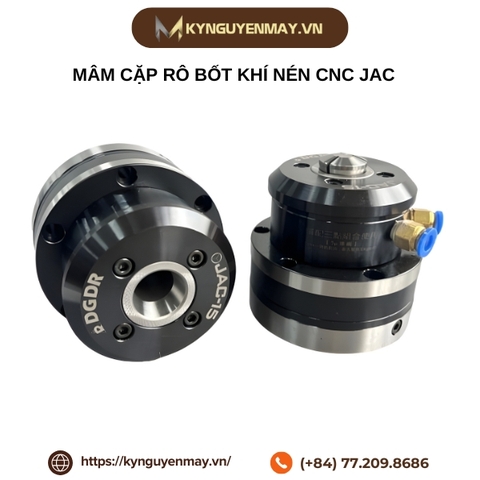

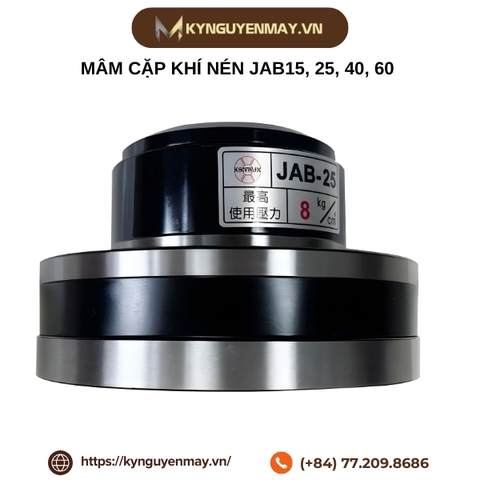

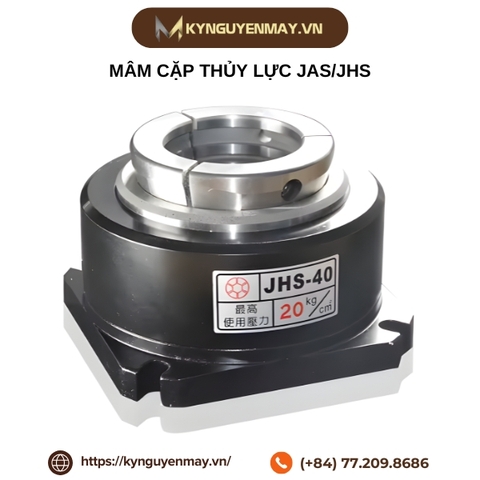

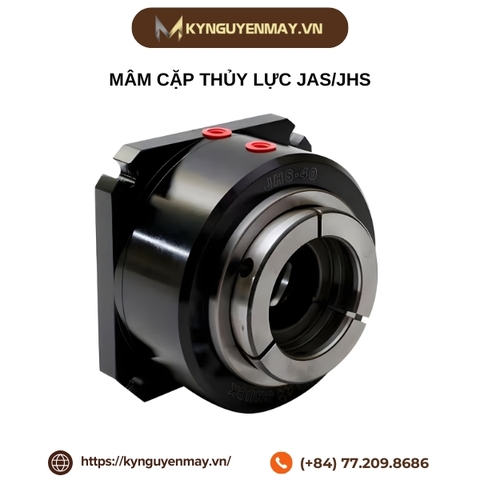

Mâm cặp collet

Mâm cặp collet sử dụng ống kẹp có các rãnh để ôm đều quanh phôi khi đóng kẹp, tạo khả năng giữ chi tiết ổn định và độ chính xác cao. Loại mâm cặp này đặc biệt phù hợp với gia công thanh vật liệu có đường kính nhỏ và các công việc cần gá đặt lặp lại nhiều lần.

Mâm cặp collet cho tốc độ gá phôi nhanh và khả năng lặp lại tốt, phù hợp với các công việc sản xuất nhiều chi tiết cùng kích thước. Tuy nhiên, mỗi collet thường chỉ đáp ứng một khoảng đường kính nhất định nên cần sử dụng nhiều collet nếu gia công các kích thước phôi khác nhau.

Ảnh mâm cặp collet

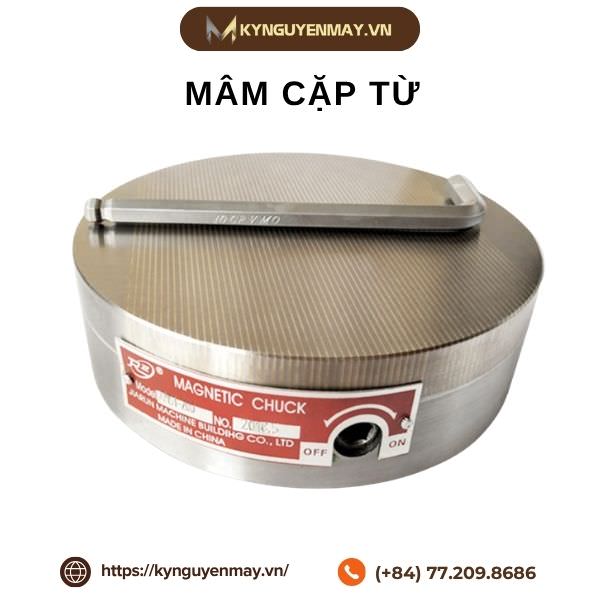

Mâm cặp từ

Mâm cặp từ sử dụng lực từ của nam châm vĩnh cửu hoặc hệ thống điện từ để giữ các chi tiết bằng vật liệu có tính từ. Do không tạo lực ép cơ học trực tiếp lên phôi, loại mâm cặp này phù hợp với các chi tiết mỏng hoặc dễ bị biến dạng khi kẹp bằng chấu thông thường.

Ưu điểm của mâm cặp từ là lực giữ được phân bố trên bề mặt, giúp hạn chế dấu kẹp và biến dạng phôi. Tuy nhiên, phạm vi sử dụng bị giới hạn ở các vật liệu có khả năng đáp ứng với lực từ, chẳng hạn như sắt hoặc một số vật liệu từ tính khác.

Ảnh mâm cặp từ

Kinh nghiệm lựa chọn mâm cặp máy tiện phù hợp

Để chọn được mâm cặp phù hợp với máy và yêu cầu gia công, bạn nên xem xét đồng thời đặc điểm của chi tiết, khả năng kẹp giữ và thông số tương thích với máy tiện. Một số tiêu chí quan trọng cần lưu ý gồm:

• Số chấu của mâm cặp: Lựa chọn theo hình dạng và yêu cầu định tâm của phôi. Mâm cặp 3 chấu phù hợp với phôi tròn, lục giác và công việc cần gá đặt nhanh; mâm cặp 4 chấu linh hoạt hơn với phôi vuông, không đều hoặc cần căn chỉnh lệch tâm; mâm cặp 2 chấu phù hợp với một số chi tiết đặc thù, còn mâm cặp 6 chấu thường được lựa chọn khi cần lực kẹp phân bố đều và độ ổn định cao.
• Đường kính mâm cặp: Cần tương thích với kích thước máy tiện và hệ thống trục chính. Mâm cặp phải đủ lớn để giữ chắc chi tiết nhưng không nên vượt quá giới hạn cho phép của máy, tránh ảnh hưởng đến không gian thao tác, tốc độ quay và độ an toàn khi vận hành.
• Khoảng kẹp: Kiểm tra đường kính hoặc kích thước phôi cần gia công và đối chiếu với khoảng kẹp của mâm cặp. Nên chọn loại có phạm vi kẹp phù hợp với kích thước phôi thực tế để đảm bảo chấu tiếp xúc chắc chắn và giữ chi tiết ổn định.
• Đặc điểm chi tiết gia công: Xem xét hình dạng, kích thước, vật liệu, trọng lượng và yêu cầu về độ chính xác của phôi. Những chi tiết mỏng, dài, không đối xứng hoặc có hình dạng đặc biệt có thể cần loại mâm cặp chuyên dụng thay vì mâm cặp tiêu chuẩn.
• Độ chính xác và lực kẹp: Với công việc yêu cầu độ đồng tâm cao, nên ưu tiên mâm cặp có khả năng định tâm và kiểm soát lực kẹp tốt. Lực kẹp cần đủ để giữ phôi ổn định nhưng không quá lớn gây biến dạng, đặc biệt với các chi tiết thành mỏng.
• Khả năng tương thích với máy: Ngoài đường kính, cần kiểm tra kiểu lắp, kích thước đầu trục, tốc độ quay tối đa và các thông số kỹ thuật liên quan để đảm bảo mâm cặp hoạt động an toàn, ổn định trên máy tiện.

Lựa chọn đúng mâm cặp máy tiện không chỉ giúp cố định phôi chắc chắn mà còn hỗ trợ quá trình gia công ổn định và chính xác hơn. Tùy vào loại máy, kích thước, hình dạng chi tiết và yêu cầu sử dụng, mỗi loại mâm cặp sẽ có đặc điểm phù hợp riêng. Nếu bạn chưa xác định được sản phẩm phù hợp, hãy liên hệ Kỷ Nguyên Máy để được tư vấn theo nhu cầu thực tế và báo giá chi tiết, hỗ trợ lựa chọn đúng loại mâm cặp cho công việc của bạn.
