58+ Vòng bi côn 2 dãy l Đầy đủ mẫu mã - Chất lượng - Uy tín

Khi sử dụng vòng bi côn 2 dãy thì một số người sẽ thường gặp một số vấn đề như: Vòng bi côn 2 dãy gồm những kích thước và loại nào? Lựa chọn vòng bi, bạc đạn thế nào? Làm sao để lắp vòng bi đúng cách? Tuổi thọ của vòng bi ra sao? Đây là một trong số nhiều câu hỏi của người dùng khi sử dụng vòng bi côn 2 dãy. Vậy thì cùng Kỷ Nguyên Máy tìm hiểu và tìm câu trả lời qua các bài viết dưới đây nhé!

Giới thiệu vòng bi côn 2 dãy

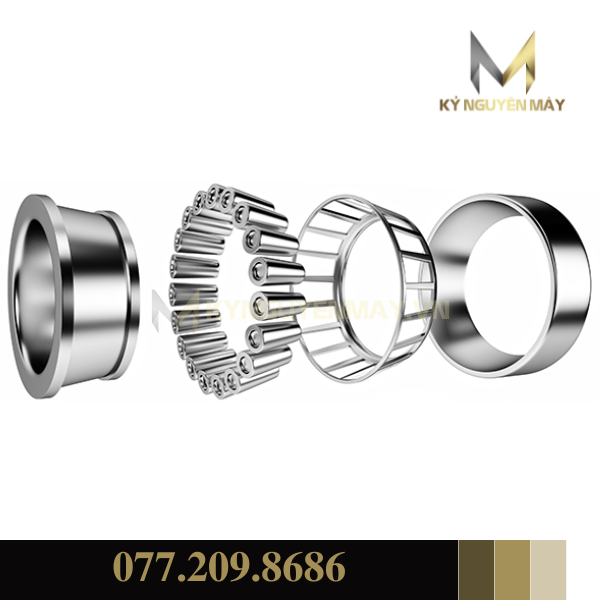

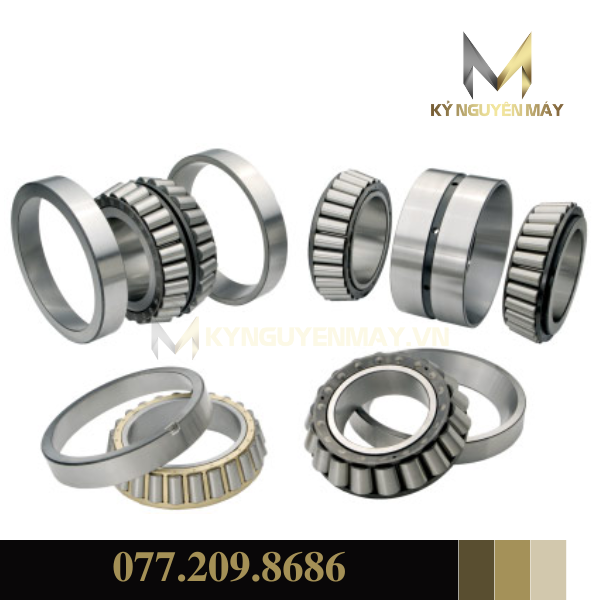

Vòng bi côn 2 dãy có thiết kế khác và đặc biệt hơn so với loại vòng bi 1 dãy, khác biệt chủ yếu là về cấu tạo của bạc đạn này nằm ở độ dày của các vành. Loại này có vòng cánh mỏng, đồng thời vành trong và ngoài tách riêng biệt với nhau. Bởi đặc điểm đặc trưng của sản phẩm là thiết kế có tiếp xúc theo đường thẳng nhiều hơn loại 1 dãy chính vì vậy mà chúng đường sử dụng nhiều trong các công cụ gia công bởi cần có sự chính xác và tốc độ nhanh.

Ngoài ra, vòng bi côn 2 dãy còn được thiết kế nhằm chịu tải trọng hướng tâm và tải trọng hướng trục từ 2 phía. Loại vòng bi này thường được dùng trong tình huống tải trọng đặt trước để có thể đạt được độ cứng và độ chính xác hơn trong quá trình hoạt động của trục.

Một số sản phẩm vòng bi côn 2 dãy được sử dụng nhiều

2097940, 2097730, 2097132, 2097964,  2097732, 2097134, 2097936, 2097136, 2097734;

352964, 352956, 352952X2-1, 352940, 352052, 352956X2, 352152, 352956, 352056, 352960, 351156, 352960X2-1, 352060…

Bảng tra cứu kích thước vòng bi côn 2 dãy

Kích thước (mm)

  • d: Đường kính trong;
  • D: Đường kính ngoài;
  • B: Độ dày

d

D

B

C

r

r1

Cr(kN)

C0r (kN)

Mã vòng bi

Trọng lượng

200

310

152

120

3

1

912

2140

352040 X2

39

200

340

184

150

3

1

1450

2970

352140

63.8

200

360

218

174

5

1.1

2140

3950

352240

90.7

220

300

110

88

3

1

660

1710

352944 X2

21.7

220

340

165

130

4

1

1240

2680

352044 X2

49

220

370

195

150

4

1.1

1540

3240

352144

76.3

240

320

110

90

3

1

660

1580

352948 X2

22.2

240

360

165

130

4

1

1240

2820

352048 X2

52.8

240

400

210

163

4

1.1

1870

4050

352148

98.1

260

360

134

108

3

1

942

2490

352952 X2-1

37

260

400

186

146

5

1.1

1570

3600

352052 X2

79.3

260

440

225

180

4

1.1

2210

4720

352152

124

280

380

134

108

3

1

1080

2810

352956 X2

41.3

280

420

186

146

5

1.1

1700

3880

352056 X2

81.5

300

420

160

128

4

1

1360

3610

352960 X2-1

60.8

300

460

210

165

5

1.1

1830

4390

352060 X3

117

300

500

205

165

5

1.5

2110

4460

351160

143

320

440

160

128

4

1

1410

3830

352964 X2

67

320

480

210

160

5

1.1

1830

4390

352064 X2

122

340

460

160

128

4

1

1450

4050

352968 X2

71

340

520

180

135

5

1.5

1870

4070

351068

128

340

580

242

170

5

1.5

2870

5970

351168

235

360

480

160

128

4

1

1490

4270

352972 X2

74.3

360

540

185

140

5

1.5

2120

4910

351072

132

360

600

242

170

5

1.5

2950

6270

351172

235

380

520

145

105

4

1.1

1210

3250

351976

80.3

380

560

190

140

5

1.5

2150

5090

351076

146

380

620

242

170

5

1.5

3310

7430

351176

264

Lưu ý khi sử dụng vòng bi côn 2 dãy

1. Lựa chọn vòng bi như thế nào?

Khi lựa chọn vòng bi côn 2 dãy thì cần cẩn trọng và xem xét điều kiện hoạt động, cách bố trí ổ đỡ và khả năng lắp đặt của máy, khoảng không gian lắp ổ bi cho phép và các chi phí, điều kiện khác,...

Sau khi lựa chọn được kích thước bạc đạn đáp ứng đúng yêu cầu của mình đặt ra thì ta cần quan tâm đến các yếu tố khác như: tuổi thọ, chất bôi trơn, tiếng ồn, độ dao động, độ mài mòn, nhiệt độ, chất liệu,... Các yếu tố này sẽ ảnh hưởng đến tuổi thọ vận hành của vòng bi cũng như các máy móc, thiết bị.

2. Lắp vòng bi như thế nào cho đúng cách

Đối với vòng bi côn 2 dãy mới thì cần đặt ở nơi khô ráo, tránh mở vòng bi quá sớm khi chưa sử dụng. Đối với vòng bi côn 2 dãy cũ thì ta cần vệ sinh sạch sẽ vành trong và vành ngoài, cần dùng đúng cách chất bôi trơn để tra lên vòng bi. Ngoài ra, cần kiểm tra đúng thông số và thực hiện các thao tác theo nhà sản xuất.

>>> Xem thêm: 86+ HƯỚNG DẪN CÁCH LẮP VÒNG BI CÔN NHANH CHÓNG TRONG MỘT NỐT NHẠC

3. Tuổi thọ trung bình của vòng bi

Tuổi thọ làm việc của vòng bi côn 2 dãy sẽ tùy thuộc vào mục đích sử dụng cũng như ứng dụng cũng sẽ khác nhau. Về mặt kỹ thuật thì tuổi thọ vòng bi được xác định bằng bằng số vòng quay và sự chịu ảnh hưởng tùy thuộc vào: tải trọng (nặng, nhẹ), nhiệt độ (cao, thấp), môi trường làm việc (bụi bẩn, hóa chất,...)

Trên đây là một số thông tin mà Kỷ Nguyên Máy giới thiệu cho bạn về vòng bi côn 2 dãy và những điều cần chú ý để lựa chọn và sử dụng. Ngoài ra, việc tìm cho mình một địa chỉ cung cấp vòng bi côn 2 dãy cũng vô cùng quan trọng. Kỷ Nguyên Máy tự tin là nơi đem đến cho bạn những trải nghiệm về chất lượng sản phẩm vô cùng tốt. Nếu có bất kỳ thắc mắc hay cần tư vấn gì thì hãy liên hệ với chúng tôi thông qua Hotline: 077.209.8686
