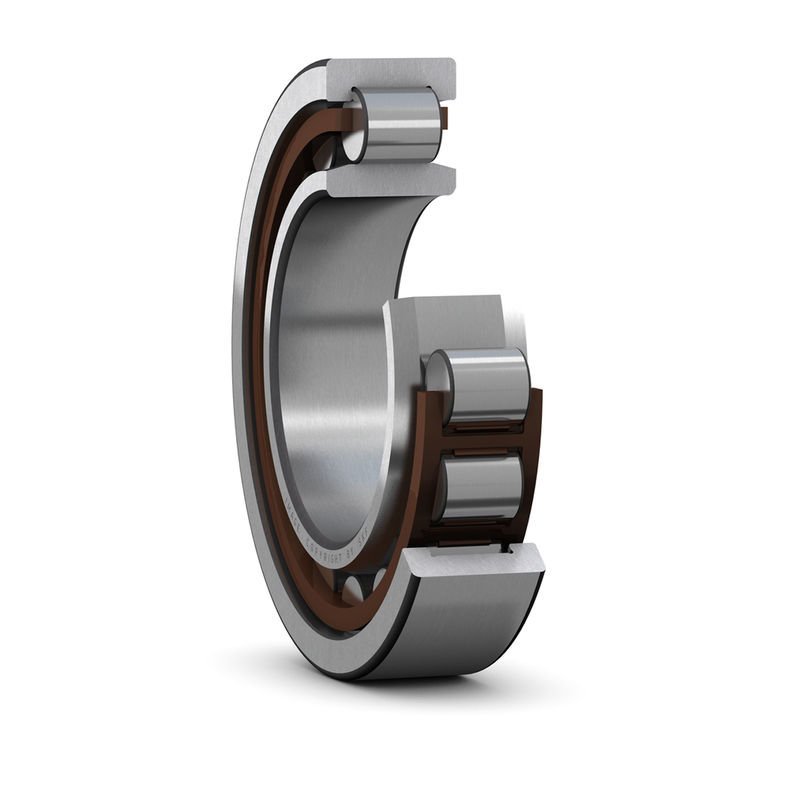

Vòng bi NU 304 ECP

SKU: (Đang cập nhật...)

Thương hiệu: SKF

Đánh giá

Liên hệ

Tình trạng: Còn hàng

Tổng quan

1. Thương hiệu: S.K.F

2. Loại vòng bi: Vòng bi đũa đỡ 1 dãy

3. Đường kính trong (d): 17 mm

4. Đường kính ngoài (D): 40 mm

5. Độ rộng (B): 12 mm

6. Khối lượng: 0.068 kg

Gọi điện để được tư vấn: 077. 209. 8686

Hình thức thanh toán Kỷ Nguyên Máy

Mô tả
Đánh giá sản phẩm

Mô tả

Vòng bi NU 304 ECP thuộc loại vòng bi đũa đỡ 1 dãy, phù hợp với các ứng dụng yêu cầu tốc độ cao cũng như khả năng chịu tải trọng hướng kính lớn.

Các thương hiệu vòng bi NU 304 ECP

Một số thương hiệu vòng bi NU300 - 390 hàng có sẵn tại Kỷ Nguyên Máy:

Vòng bi (bạc đạn) SKF NU 304 ECP
Vòng bi (bạc đạn) NSK NU 304
Vòng bi (bạc đạn) NACHI NU 304
Vòng bi (bạc đạn) KOYO NU 304
Vòng bi (bạc đạn) NTN NU 304
Vòng bi (bạc đạn) FAG NU 304

Thông số kĩ thuật vòng bi NU 304 ECP

1. Kích thước

Bản vẽ kỹ thuật bạc đạn 304 ECP

Đường kính lỗ	d	20 mm	Liên hệ: 077.209.8686
Đường kính ngoài	D	52 mm
Chiều rộng	B	15 mm
Đường kính vai của vòng ngoài	D1	≈ 41.85 mm
Kích thước góc lượn vòng chặn vai lắp lỏng	F	27.5 mm
Kích thước góc lượn	r1,2	min. 1.1 mm
Kích thước góc lượn	r3,4	min. 0.6 mm
Độ dịch chuyển dọc trục cho phép	s	max. 0.9 mm

2. Kích thước mặt tựa

Bản vẽ ổ bi 304 ECP (mặt tựa)

Đường kính ống cách	da	min. 24.1 mm
Đường kính ống cách	da	max. 26.2 mm
Đường kính mặt tựa trục	db	min. 29 mm
Đường kính mặt tựa gối đỡ	Da	max. 45.4 mm
Bán kính góc lượn	ra	max. 1 mm
Bán kính góc lượn	rb	max. 0.6 mm

3. Dữ liệu tính toán

Tải trọng động cơ bản danh định	C	35.5 kN
Tải trọng tĩnh cơ bản danh định	C0	26 kN
Giới hạn tải trọng mỏi	Pu	3.25 kN
Tốc độ tham khảo		15 000 r/min
Tốc độ giới hạn		18 000 r/min
Hệ số tải trọng tối thiểu	kr	0.15
Trị số giới hạn	e	0.2
Hệ số tải dọc trục	Y	0.6 kg

4. Khối lượng

Khối lượng

0.14 kg

4. Sản phẩm tương ứng

Vòng chặn góc

HJ 304 EC

Mua vòng bi NU 304 ECP hàng mới, giá tốt nhất thị trường tại Kỷ Nguyên Máy

Trên đây là những thông tin cơ bản về vòng bi (bạc đạn) NU 304 ECP. Nếu bạn đang tìm địa chỉ mua vòng bi (bạc đạn) giá tốt, chất lượng thì Kỷ Nguyên Máy - đơn vị cung cấp các sản phẩm linh kiện cơ khí uy tín với nhiều năm kinh nghiệm - chính là lựa chọn sáng suốt dành cho bạn.

Khi mua hàng tại Kỷ Nguyên Máy, quý khách sẽ được hưởng những ưu đãi như:

Hàng có sẵn đầy đủ mẫu mã các loại ổ chặn, con trượt, bi thanh trượt dẫn hướng, vitme đai ốc bi, các loại gối đỡ...
Được tư vấn chi tiết, chu đáo bởi đội ngũ nhân viên có chuyên môn cao, kiến thức sâu về sản phẩm
Mức chiết khấu cao, giá giảm mạnh khi khách mua số lượng lớn
Chế độ hậu mãi, bảo hành lâu dài
Chính sách hỗ trợ vận chuyển giúp khách hàng tiết kiệm được nhiều chi phí

Hãy liên hệ ngay tới chúng tôi qua HOTLINE 077.209.8686 để mua được sản phẩm vòng bi NU 304 ECP ưng ý nhất!
