Con trượt HIWIN PGHL

SKU: PGHL25CA
Thương hiệu: HIWIN
Đánh giá
0₫ Tiết kiệm:

THÔNG TIN SẢN PHẨM:

1. Mã sản phẩm: PGHL-CA/HA;

2. Model: PGHL25CA, PGHL25HA, PGHL30CA, PGHL30HA, PGHL35CA, PGHL35HA, PGHL45CA, PGHL45HA, PGHL55CA, PGHL55HA ;

3. Cam kết: Hàng mới 100%, hỗ trợ tư vấn và báo giá 24/7, nhiều chương trình ưu đãi hấp dẫn

5. Khả năng cung cấp hiện thời: 100 sản phẩm.

Model:
Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686
Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy
Hàng mới 100%
Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày
Xuất hàng trong ngày

Giao nhanh toàn quốc

Hỗ trợ bảo hành trọn đời
Hỗ trợ bảo hành trọn đời

Theo đúng chính sách

Được sản xuất bởi HIWIN, con trượt PGHL là một giải pháp hoàn hảo cho các ứng dụng đòi hỏi độ chính xác cao và độ bền vượt trội. Thiết kế độc đáo với cảm biến không tiếp xúc giúp giảm thiểu ma sát, tăng độ bền. Khả năng chịu tải ấn tượng, kết hợp với khả năng hoạt động ổn định trong môi trường khắc nghiệt, khiến PGHL trở thành lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ tin cậy tuyệt đối. Đừng bỏ lỡ bài viết này nếu bạn muốn tìm hiểu kỹ về ống trượt tròn PGHL.

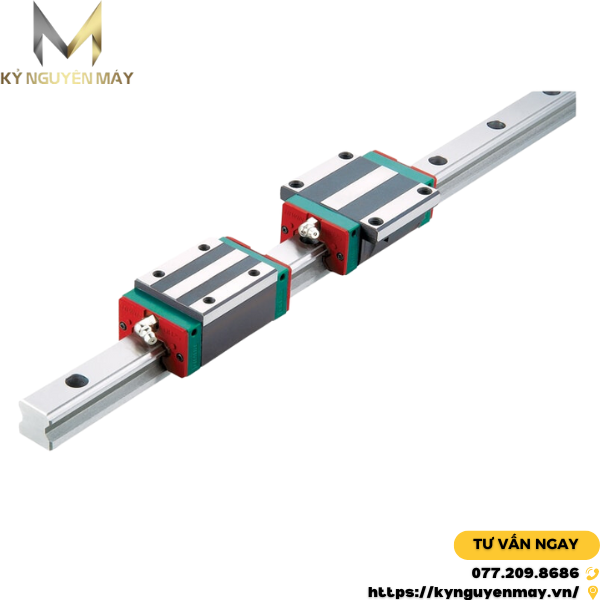

Con trượt PGHL là gì?

Con trượt PGHL là linh kiện chuyển động tuyến tính cao cấp của HIWIN, nổi bật với độ cứng cao và encoder từ tính chịu được môi trường khắc nghiệt và sử dụng cảm biến không tiếp xúc, đảm bảo độ chính xác và bền bỉ. Con trượt này đi kèm với nó là thanh trượt vuông HIWIN tạo nên chuyển động trơn tru, êm mượt giúp cho thiết bị, máy móc hoạt động hết công suất và độ chịu tải của bi trượt vuông PGHL giúp quá trình tải đượt thực hiện dễ dàng hơn.

Nhờ sự kết hợp hoàn hảo giữa bộ ray trượt PGHcon bi trượt HIWIN mà các thiết bị hoạt động ổn định và bền bỉ hơn rất nhiều.

Con trượt PGHL là gì?

Các loại bạc đạn trượt PGHL

Bạc đạn trượt PGHL, với nhiều model khác nhau là một trong những giải pháp hàng đầu cho các ứng dụng chuyển động tuyến tính chính xác. Với thiết kế đa dạng về kích thước và tải trọng, con trượt PGHL đáp ứng linh hoạt các yêu cầu khác nhau của từng ứng dụng cụ thể, từ các thiết bị nhỏ gọn đến các hệ thống công nghiệp quy mô lớn.

Model

Đặc điểm

PGHL-CA

PGHL25CA



  • Chiều dài bạc đạn trượt PGHL-HA dài hơn bạc đạn trượt PGHL-CA
  • Khoảng cách các lỗ bắt vít bi trượt PGHL-HA xa hơn khoảng cách các lỗ bắt vít bi trượt PGHL-CA



PGHL30CA

PGHL35CA

PGHL45CA

PGHL55CA

PGHL-HA

PGHL25HA

PGHL30HA

PGHL35HA

PGHL45HA

PGHL55HA

Tính năng của vòng bi trượt PGHL

  • Encoder từ tính là một loại cảm biến chuyển động sử dụng trường từ để xác định vị trí hoặc tốc độ của một vật thể đang chuyển động.
  • Được tích hợp thanh trượt có độ cứng cao và encoder từ tính, mang đến độ chính xác tuyệt đối trong từng chuyển động, đáp ứng yêu cầu cao của các ứng dụng công nghiệp hiện đại.
  • Cảm biến và dải từ tính được cố định chắc chắn, giúp con trượt PGHL hoạt động ổn định, không bị ảnh hưởng bởi các tác động bên ngoài như rung động, va đập.
  • Hoạt động bền bỉ trong các môi trường khắc nghiệt như nước, dầu, bụi bẩn và nhiệt độ cao, đảm bảo quá trình sản xuất diễn ra liên tục và hiệu quả.

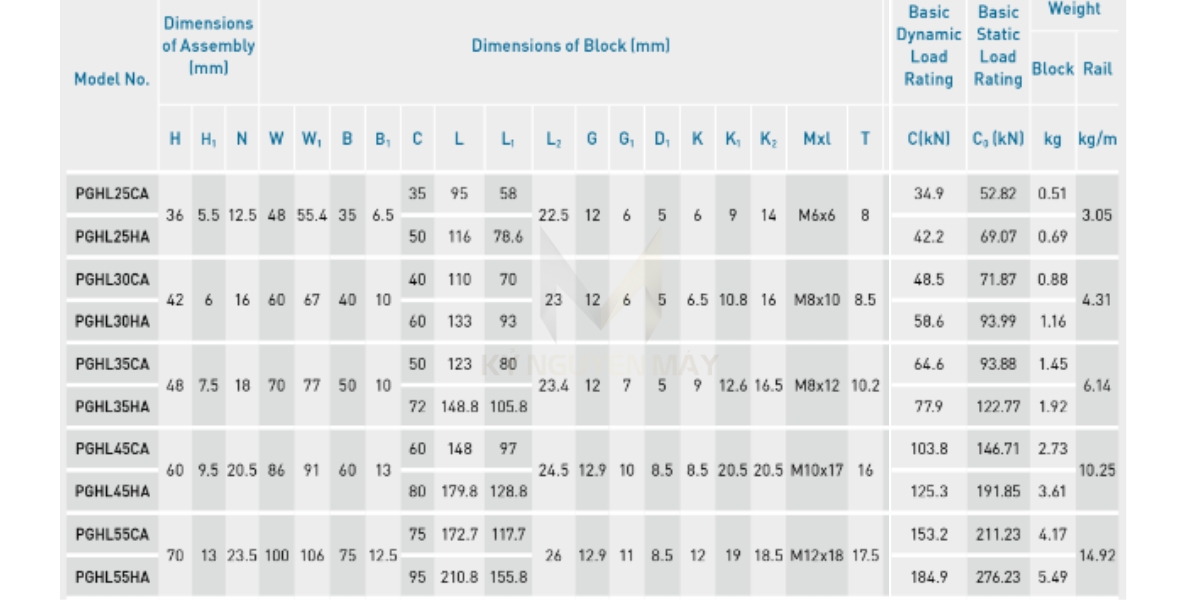

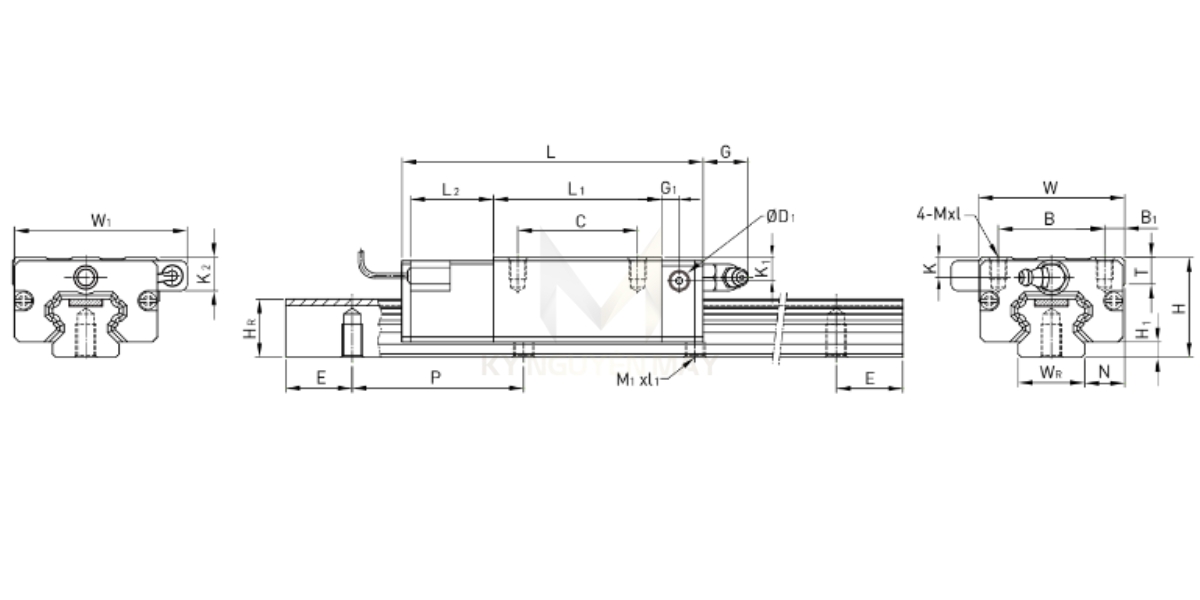

Thông số kỹ thuật con trượt bi PGHL

Để lựa chọn được con trượt bi PGHW phù hợp nhất cho ứng dụng của mình, việc tham khảo bảng thông số kỹ thuật là vô cùng quan trọng. Bảng thông số sẽ cung cấp những thông tin chi tiết về kích thước, tải trọng, độ chính xác, vật liệu và các đặc tính kỹ thuật khác của sản phẩm.

Thông số kỹ thuật con trượt bi PGHL

Thông số kỹ thuật con trượt bi PGHL

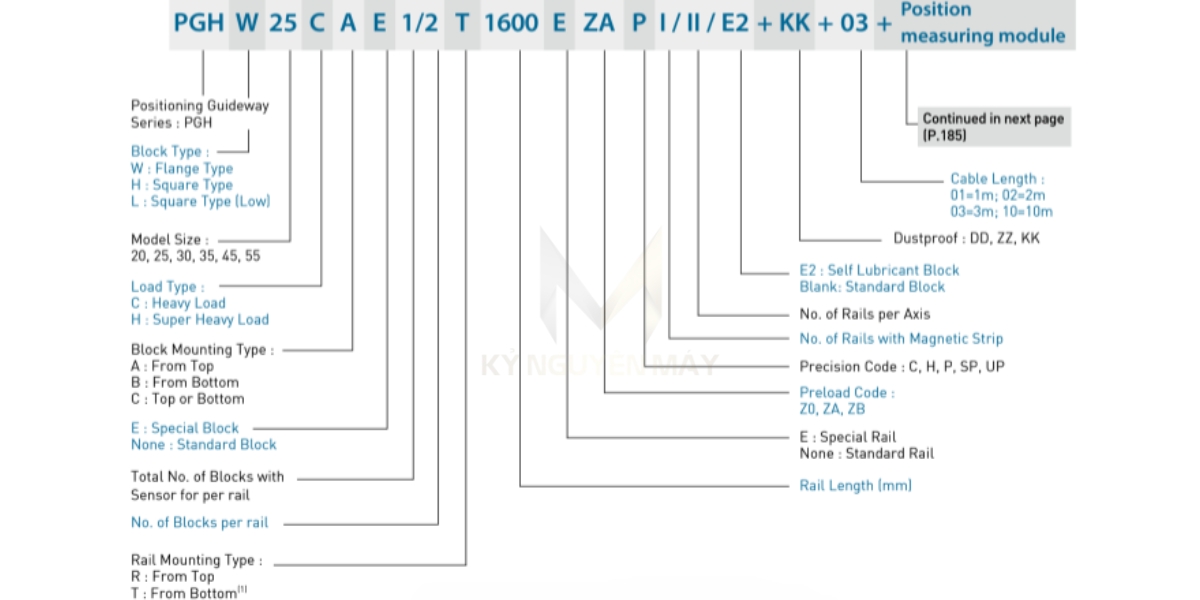

Ý nghĩa các ký tự vòng bi ray trượt PGHL

Việc sử dụng sai loại vòng bi ray trượt PGHL có thể gây ra nhiều hậu quả nghiêm trọng như giảm tuổi thọ của thiết bị, tăng ma sát, gây tiếng ồn và thậm chí dẫn đến hỏng hóc bất ngờ. Để tránh những rủi ro này, việc tham khảo bảng ký tự là điều bắt buộc. Bằng cách hiểu rõ các thông số kỹ thuật được cung cấp trong bảng, người dùng có thể lựa chọn được loại vòng bi phù hợp nhất với điều kiện làm việc cụ thể, đảm bảo hiệu quả và độ bền cao cho hệ thống.

Ý nghĩa các ký tự vòng bi ray trượt PGHL

Đặc điểm kỹ thuật

Ký hiệu

Ý nghĩa

Đường dẫn định vị (Positioning Guideway)





Dòng sản phẩm (Series)

PGH



Kiểu khối (Block Type)

  • W
  • H
  • L
  • Kiểu bích
  • Kiểu vuông
  • Kiểu vuông (Thấp)

Kích thước mô hình (Model Size)

20, 25, 30, 35, 45, 55



Loại tải (Load Type)

  • C
  • H
  • Tải nặng
  • Tải siêu nặng

Loại lắp khối (Block Mounting Type )

  • A
  • B
  • C
  • Từ trên xuống
  • Từ dưới lên
  • Trên hoặc dưới



  • E
  • None
  • Khối đặc biệt
  • Khối tiêu chuẩn

Tổng số khối có cảm biến cho mỗi thanh ray (Total No. of Blocks with Sensor for per rail)





Số khối cho mỗi thanh ray (No. of Blocks per rail)





Kiểu lắp thanh ray (Rail Mounting Type )

  • R
  • T
  • Từ trên xuống
  • Từ dưới lên

Chiều dài cáp ( Cable Length)

01=1m; 02=2m

03=3m; 10=10m



Chống bụi (Dustproof)

DD, ZZ, KK



Khối tự bôi trơn

  • E2
  • Blank
  • Khối tự bôi trơn
  • Khối tiêu chuẩn

Số lượng thanh ray trên mỗi trục ( No. of Rails per Axis)





Số lượng thanh ray có dải từ (No. of Rails with Magnetic Strip)





Cấp độ chính xác (Precision Code)

C, H, P, SP, UP



Mã tải trước (Preload Code)

Z0, ZA, ZB





  • E
  • None
  • Đường ray đặc biệt
  • Đường ray tiêu chuẩn

Chiều dài đường ray ( Rail Length)





Với độ chính xác cao, độ bền vượt trội và khả năng hoạt động ổn định trong các môi trường khắc nghiệt, con trượt PGHL đã và đang đóng vai trò quan trọng trong nhiều ngành công nghiệp. Từ các máy móc tự động hóa đến các thiết bị y tế, con trượt PGHL không chỉ nâng cao hiệu suất làm việc mà còn góp phần tạo ra những sản phẩm chất lượng cao. Bạn đang tìm kiếm một giải pháp chuyển động tuyến tính chính xác và bền bỉ? Con trượt PGHL chính là câu trả lời. Hãy liên hệ với Kỷ Nguyên Máy ngay hôm nay qua hotline: 077.209.8686 để được tư vấn và báo giá tốt nhất.
