Con trượt HIWIN PGHW

SKU: PGHW20CA
Thương hiệu: HIWIN
Đánh giá
0₫ Tiết kiệm:

THÔNG TIN SẢN PHẨM:

1. Mã sản phẩm: PGHW-CA. PGHW-CB, PGHW-CC, PGHW-HA, PGHW-HB, PGHW-HC

2. Model: PGHW20CA, PGHW20CB, PGHW20CC, PGHW25CA, PGHW25CB, PGHW25CC, PGHW30CA, PGHW30CB, PGHW30CC, PGHW35CA, PGHW35CB, PGHW35CC, PGHW45CA, PGHW45CB, PGHW45CC, PGHW55CA, PGHW55CB, PGHW55CC, PGHW25HA, PGHW20HB, PGHW20HC, PGHW25HA, PGHW25HB, PGHW25HC, PGHW30HA, PGHW30HB, PGHW30HC, PGHW35HA, PGHW35HB, PGHW35HC, PGHW45HA, PGHW45HB, PGHW45HC, PGHW55HA, PGHW55HB, PGHW55HC

3. Cam kết: Hàng mới 100%, hỗ trợ tư vấn và báo giá 24/7, nhiều chương trình ưu đãi hấp dẫn

4. Khả năng cung cấp hiện thời: 100 sản phẩm.

Model:
Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686
Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy
Hàng mới 100%
Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày
Xuất hàng trong ngày

Giao nhanh toàn quốc

Hỗ trợ bảo hành trọn đời
Hỗ trợ bảo hành trọn đời

Theo đúng chính sách

Con trượt PGHW là dòng sản phẩm cao cấp của HIWIN, nổi tiếng với độ cứng và độ chính xác. Encoder từ tính tích hợp giúp tăng cường khả năng kiểm soát chuyển động của con trượt. Với những thông tin được cung cấp trong bài viết này, bạn sẽ tự tin hơn khi lựa chọn sản phẩm.

Con trượt PGHW là gì?

Con trượt PGHW của HIWIN là một giải pháp chuyển động tuyến tính hoàn hảo với encoder từ tính độc đáo. Bi trượt HIWIN này không chỉ chịu được môi trường khắc nghiệt mà còn đảm bảo độ chính xác cao trong mọi điều kiện làm việc. Cảm biến không tiếp xúc giúp tăng tuổi thọ và giảm thiểu lỗi hỏng hóc, mang đến sự ổn định và tin cậy cho hệ thống.

Sự kết hợp tuyệt vời giữa ray trượt PGH và bạc trượt PGHW không chỉ đảm bảo hoạt động trơn tru mà còn kéo dài tuổi thọ cho các thiết bị.

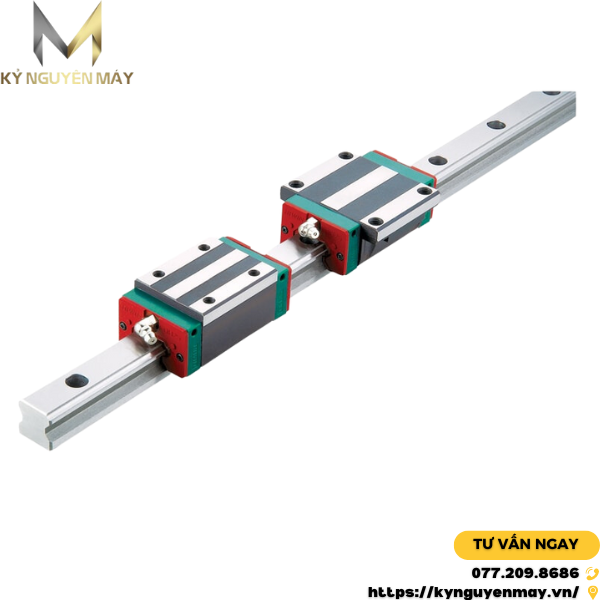

Con trượt ray PGHW

Các loại con trượt ray PGHW

Con trượt ray PGHW được sản xuất với nhiều mã sản phẩm khác nhau giúp khách hàng dễ dàng lựa chọn sản phẩm phù hợp nhất với thiết bị của mình. Sự đa dạng này đảm bảo rằng luôn có một giải pháp tối ưu cho mọi ứng dụng, từ những hệ thống nhỏ gọn đến những hệ thống quy mô lớn.

Model

Đặc điểm

PGHW-CA,

PGHW-CB,

PGHW-CC

PGHW20CA

PGHW20CB

PGHW20CC

  • Tải trọng nhẹ
  • Trọng lượng nhẹ

PGHW25CA

PGHW25CB

PGHW25CC

PGHW30CA

PGHW30CB

PGHW30CC

PGHW35CA

PGHW35CB

PGHW35CC

PGHW45CA

PGHW45CB

PGHW45CC

PGHW55CA

PGHW55CB

PGHW55CC

PGHW-HA,

PGHW-HB,

PGHW-HC

PGHW25HA

PGHW20HB

PGHW20HC

  • Tải trọng lớn
  • Trọng lượng nặng

PGHW25HA

PGHW25HB

PGHW25HC

PGHW30HA

PGHW30HB

PGHW30HC

PGHW35HA

PGHW35HB

PGHW35HC

PGHW45HA

PGHW45HB

PGHW45HC

PGHW55HA

PGHW55HB

PGHW55HC

Tính năng của con trượt vòng bi PGHW

  • Encoder từ tính là một loại cảm biến chuyển động sử dụng trường từ để xác định vị trí hoặc tốc độ của một vật thể đang chuyển động. Con trượt này được trang bị encoder từ tính, đảm bảo độ chính xác cao trong quá trình di chuyển, giúp cho các thiết bị hoạt động ổn định và chính xác.
  • Thiết kế tối ưu hóa giúp giảm thiểu lỗi định vị, tăng cường độ tin cậy của hệ thống.
  • Được chế tạo từ các loại vật liệu cao cấp như thép không gỉ, hợp kim nhôm, con trượt vòng bi PGHW có độ cứng cao, chịu được tải trọng lớn và ít bị biến dạng.
  • Cảm biến không tiếp xúc giúp giảm ma sát, mài mòn, kéo dài tuổi thọ của sản phẩm.

Thông số kỹ thuật ổ bạc đạn trượt PGHW

Hiệu suất làm việc của một hệ thống cơ khí phụ thuộc rất lớn vào chất lượng của các linh kiện, trong đó ổ bạc đạn trượt PGHW đóng vai trò quan trọng. Bảng thông số kỹ thuật sẽ giúp người dùng hiểu rõ hơn về khả năng chịu tải, tốc độ quay, độ bền mỏi và các yếu tố khác ảnh hưởng trực tiếp đến hiệu suất làm việc của ổ bạc đạn.

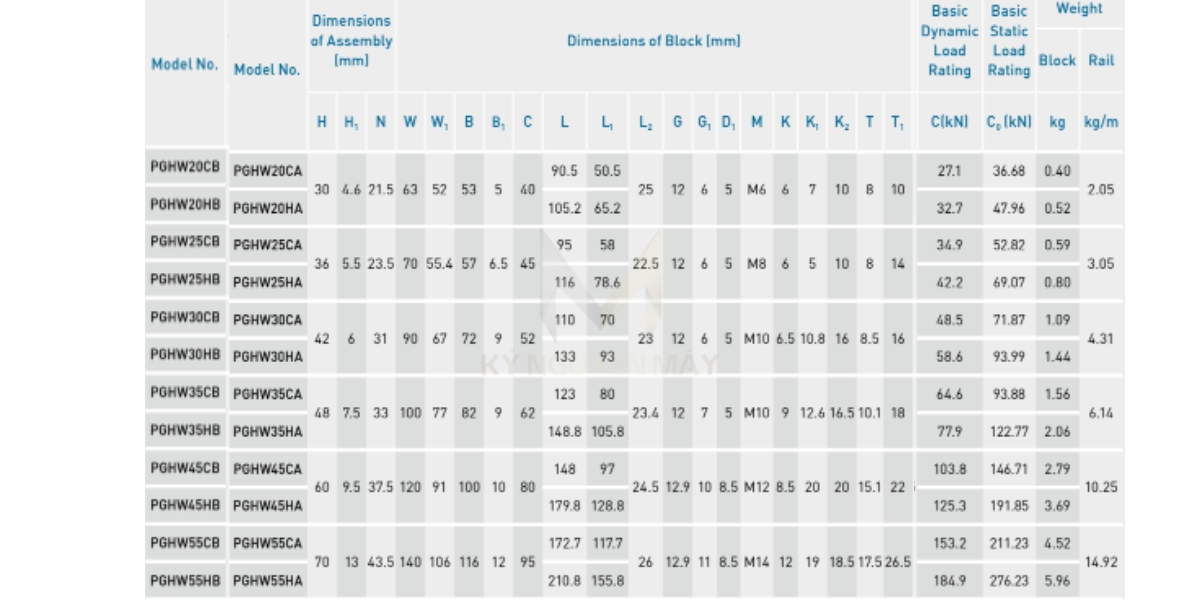

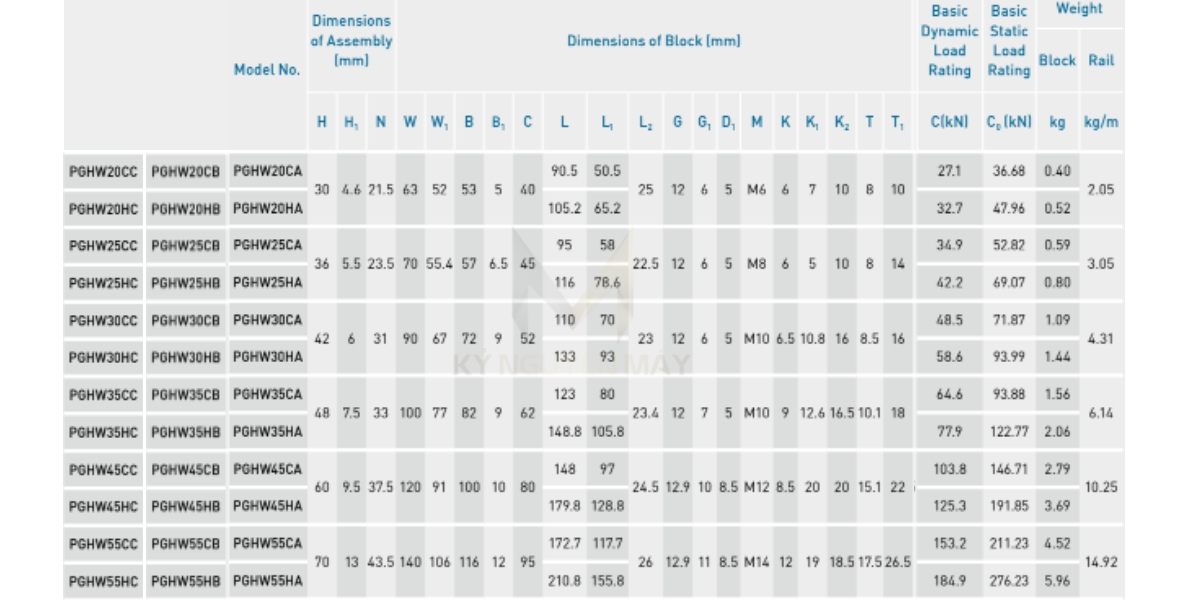

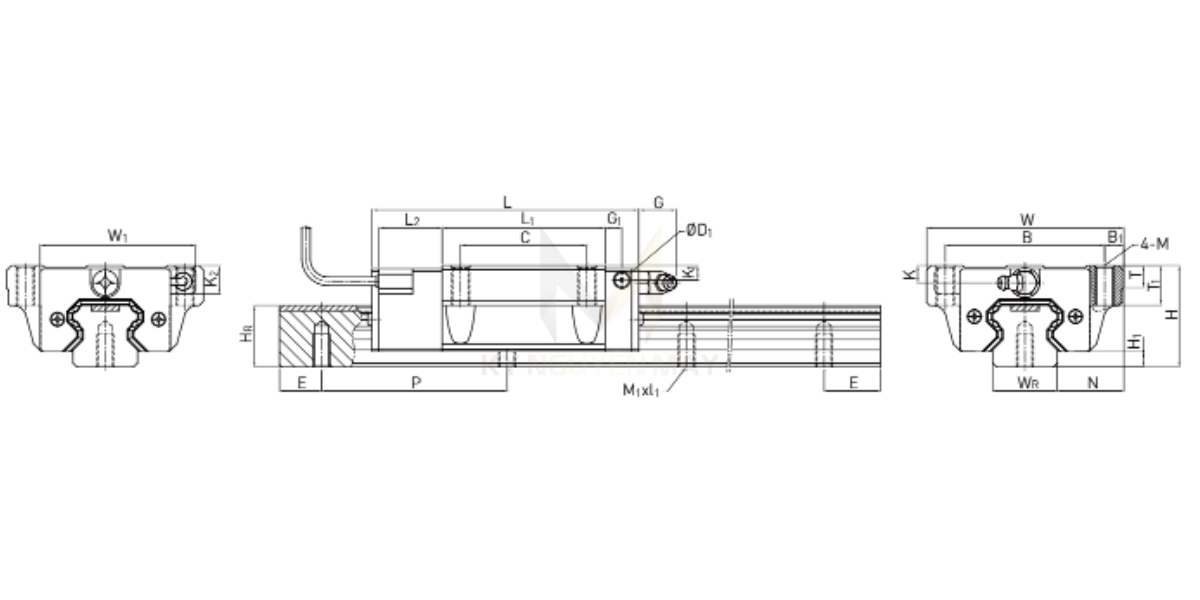

Thông số kỹ thuật ổ bạc đạn trượt PGHW

Thông số kỹ thuật ổ bạc đạn trượt PGHW

Thông số kỹ thuật ổ bạc đạn trượt PGHW

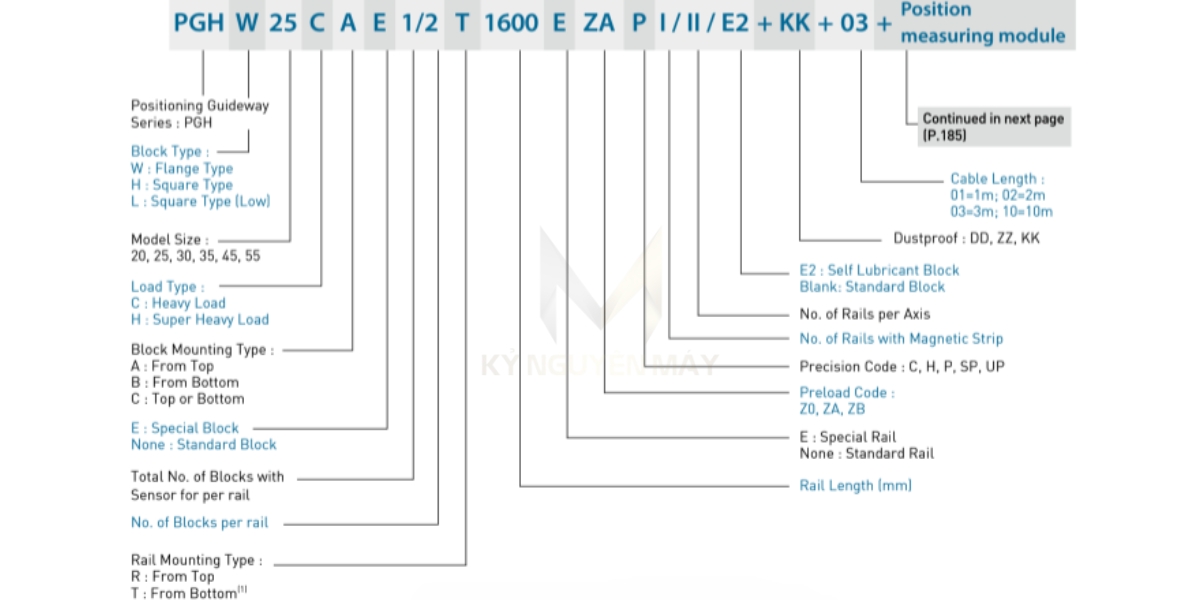

Ý nghĩa các ký tự vòng bi dẫn hướng PGHW

Trong lĩnh vực cơ khí, đặc biệt là các hệ thống truyền động, vòng bi dẫn hướng PGHW đóng vai trò quan trọng. Để đảm bảo lựa chọn đúng loại vòng bi cho từng ứng dụng, việc tham khảo bảng ký tự chi tiết là vô cùng cần thiết. Bảng ký tự này không chỉ cung cấp thông tin về kích thước, vật liệu mà còn giúp người dùng hiểu rõ hơn về khả năng chịu tải, tốc độ quay tối đa và các đặc tính kỹ thuật khác của sản phẩm.

Ý nghĩa các ký tự vòng bi dẫn hướng PGHW

Đặc điểm kỹ thuật

Ký hiệu

Ý nghĩa

Đường dẫn định vị (Positioning Guideway)





Dòng sản phẩm (Series)

PGH



Kiểu khối (Block Type)

  • W
  • H
  • L
  • Kiểu bích
  • Kiểu vuông
  • Kiểu vuông (Thấp)

Kích thước mô hình (Model Size)

20, 25, 30, 35, 45, 55



Loại tải (Load Type)

  • C
  • H
  • Tải nặng
  • Tải siêu nặng

Loại lắp khối (Block Mounting Type )

  • A
  • B
  • C
  • Từ trên xuống
  • Từ dưới lên
  • Trên hoặc dưới



  • E
  • None
  • Khối đặc biệt
  • Khối tiêu chuẩn

Tổng số khối có cảm biến cho mỗi thanh ray (Total No. of Blocks with Sensor for per rail)





Số khối cho mỗi thanh ray (No. of Blocks per rail)





Kiểu lắp thanh ray (Rail Mounting Type )

  • R
  • T
  • Từ trên xuống
  • Từ dưới lên

Chiều dài cáp ( Cable Length)

01=1m; 02=2m

03=3m; 10=10m



Chống bụi (Dustproof)

DD, ZZ, KK



Khối tự bôi trơn

  • E2
  • Blank
  • Khối tự bôi trơn
  • Khối tiêu chuẩn

Số lượng thanh ray trên mỗi trục ( No. of Rails per Axis)





Số lượng thanh ray có dải từ (No. of Rails with Magnetic Strip)





Cấp độ chính xác (Precision Code)

C, H, P, SP, UP



Mã tải trước (Preload Code)

Z0, ZA, ZB





  • E
  • None
  • Đường ray đặc biệt
  • Đường ray tiêu chuẩn

Chiều dài đường ray ( Rail Length)





Ứng dụng của vòng bi ống trượt PGHW

  • Các thiết bị nâng hạ: Cầu trục, cần cẩu, palăng
  • Các hệ thống băng tải
  • Hệ thống trục lái, trục chân vịt
  • Các cơ cấu điều khiển
  • Các máy nghiền, máy sàng
  • Công nghiệp năng lượng
  • Cơ khí nông nghiệp

Vòng bi ống trượt PGHW là một giải pháp tối ưu cho các ứng dụng đòi hỏi độ bền cao, khả năng chịu tải lớn và hoạt động ổn định trong các điều kiện khắc nghiệt. Bằng cách lựa chọn đúng loại vòng bi, bạn có thể đảm bảo hiệu suất làm việc của thiết bị và kéo dài tuổi thọ của chúng.
