THÔNG TIN SẢN PHẨM
1. Mã sản phẩm:
2. Model: LWLC5B, LWLC5N, LWL5B, LWL5N, LWLC7B, LWLC7N, LWL7B, LWL7N, LWLG7B, LWLG7N, LWLC9B, LWLC9N, LWL9B, LWL9B CS, LWL9N, LWLG9B, LWLG9N, LWLC12B, LWL12B, LWL12BCS, LWLG12B, LWL12CS, LWLC15B, LWL15B, LWL15BCS, LWLG15B, LWL15CS, LWLC20B, LWL20B, LWL20BCS, LWLG20B, LWLC25B, LWL25B, LWLG25B
4. Xuất xứ: Nhật Bản
Nhập khẩu trực tiếp
Giao nhanh toàn quốc
Theo đúng chính sách

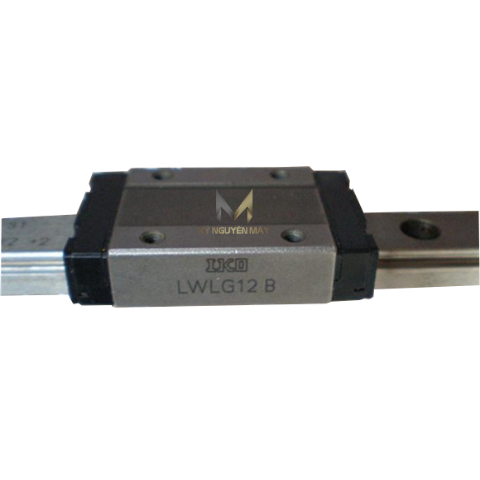

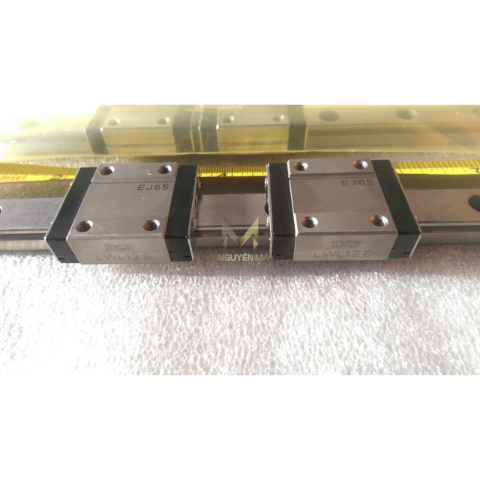

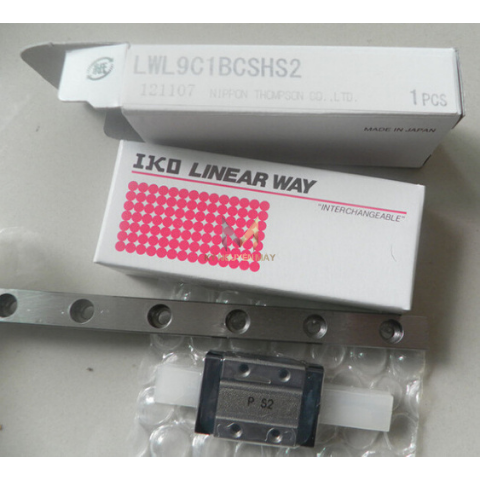

Con trượt IKO LWLC/ LWL/ LWLG là ba phiên bản thuộc dòng Linear Way L - hệ dẫn hướng bi tuyến tính chính xác của IKO (Nhật Bản), được tin dùng rộng rãi trong máy CNC, thiết bị tự động hóa, sản xuất bán dẫn và thiết bị y tế. Cả ba dùng chung cấu trúc 2 hàng bi thép tiếp xúc 4 điểm, cho phép một khối trượt chịu tải theo mọi hướng - trên, dưới, ngang và cả tải moment - đồng thời giữ được độ chính xác và độ cứng vững ổn định ngay cả khi tải thay đổi liên tục. Điểm khác biệt chính giữa chúng nằm ở chiều dài khối trượt.
Video Con trượt IKO LWL20B
Cả ba phân loại con trượt đều thuộc dòng IKO Linear Way L (bản tiêu chuẩn, khổ rộng standard), chia sẻ:

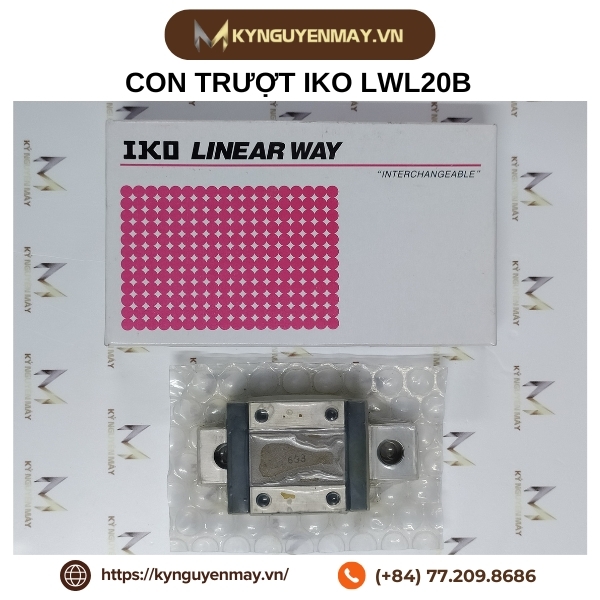

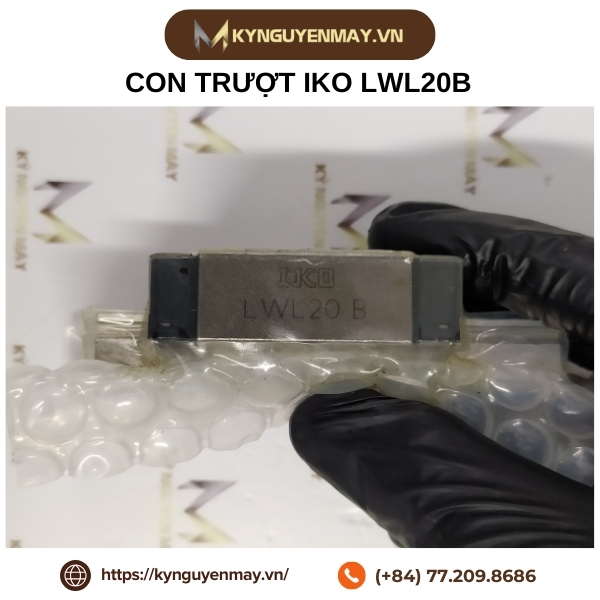

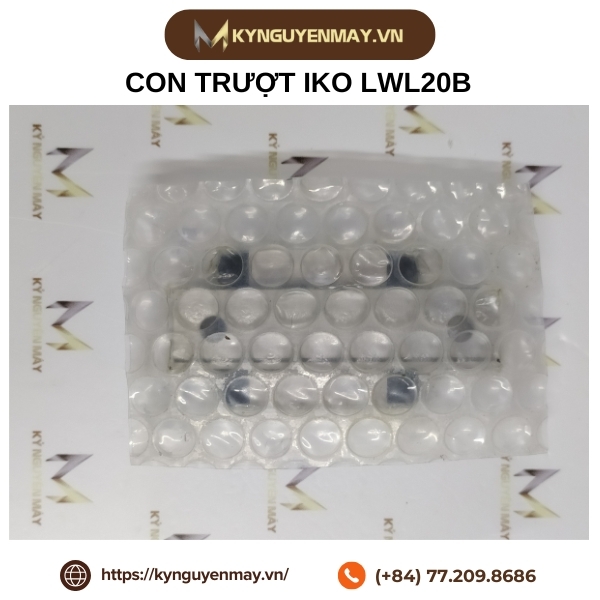

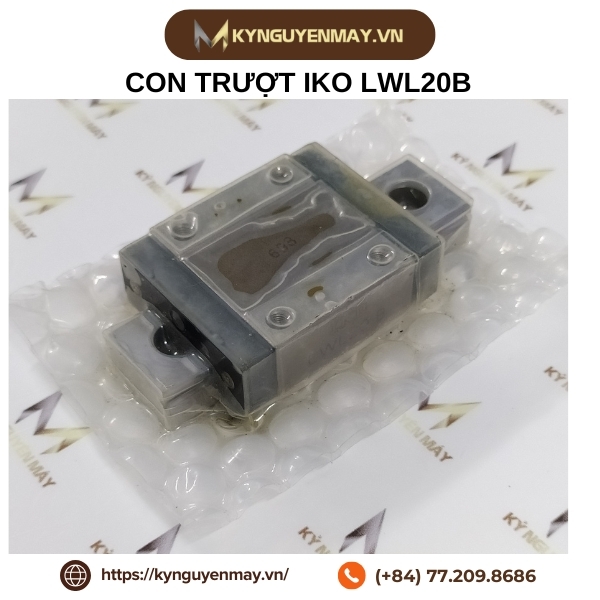

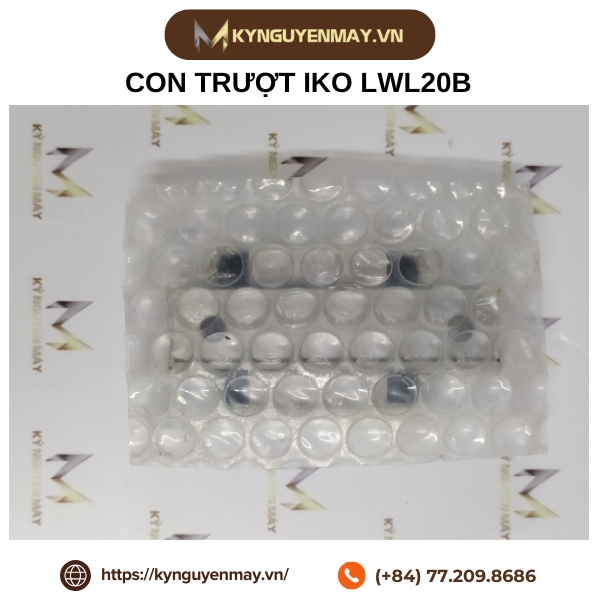

Ảnh Con trượt IKO LWL20B
Ba biến thể dùng chung ray, chung chiều rộng và chung chiều cao - chỉ khác chiều dài khối trượt. Khối trượt dài hơn chứa nhiều bi hơn nên tải trọng và moment cao hơn, đổi lại chiếm nhiều chỗ hơn trên ray. Vì mặt cắt giống nhau, đổi giữa ba biến thể không phải sửa kết cấu máy, chỉ cần đủ hành trình. Để thấy rõ sự khác biệt giữa ba phiên bản, bảng dưới đây so sánh trực tiếp IKO LWLC, LWL và LWL.
| Model | Chiều dài khối trượt | Đặc điểm | Tải trọng / độ cứng |
|---|---|---|---|
| LWLC | Ngắn | Gọn nhẹ, tiết kiệm không gian | Thấp nhất |
| LWL | Tiêu chuẩn | Cân bằng giữa kích thước và tải | Trung bình |
| LWLG | Dài | Cứng vững cao, chịu tải & moment lớn | Cao nhất |
Hiệu suất và độ bền của một sản phẩm cơ khí phụ thuộc nhiều vào thiết kế và công nghệ sản xuất. Bạc trượt dẫn hướng IKO LWLC/LWL/LWLG không chỉ mang đến sự ổn định vượt trội mà còn giảm thiểu đáng kể chi phí bảo trì. Dưới đây là bảng thông số kỹ thuật chi tiết, giúp bạn hiểu rõ hơn về tính năng và khả năng vận hành của sản phẩm này.



Ảnh Thông số kỹ thuật con trượt IKO LWLC/ LWL/ LWLG
(Theo catalog kỹ thuật IKO Linear Way L, trang chính thức ikon.co.jp)
Kích thước các model phổ biến:
Q1: LWLC5B và LWL5B khác nhau ở đâu?
Chỉ khác chiều dài khối trượt. LWLC5B dài 16 mm, LWL5B dài 19 mm. Tải trọng động lần lượt 562 N và 676 N, tải trọng tĩnh 841 N và 1 090 N. Cả hai dùng chung ray rộng 5 mm, chung chiều rộng khối trượt 12 mm và chiều cao lắp ráp 6 mm, nên đổi qua lại không phải sửa kết cấu máy.
Q2: LWLC, LWL và LWLG có dùng chung ray không?
Có. Ba biến thể cùng mặt cắt ngang, dùng chung ray và chung lỗ bắt vít, chỉ khác chiều dài khối trượt. Ở cỡ 7, khối trượt lần lượt dài 19 mm, 23,5 mm và 31 mm. Khi nâng cấp tải, bạn chỉ cần đổi khối trượt và kiểm tra đủ hành trình, không phải thay ray.
Q3: Dòng Linear Way L có mã LWLG5B không?
Không. Bản dài LWLG chỉ có từ cỡ 7 trở lên. Ở cỡ 5 chỉ có hai lựa chọn là LWLC5B (khối ngắn, 16 mm) và LWL5B (khối tiêu chuẩn, 19 mm). Nếu cần tải cao hơn LWL5B mà vẫn giữ cỡ 5, phương án là lắp hai khối trượt sát nhau trên cùng ray.
>> CÓ THỂ BẠN QUAN TÂM:
Bạn đang có ý định mua con trượt IKO LWLC/ LWL/ LWLG nhưng chưa biết mua sản phẩm chính hãng ở đâu? Hãy liên hệ qua Hotline: 077.209.8686 để được Kỷ Nguyên Máy tư vấn miễn phí và cung cấp các hình ảnh & thông số kỹ thuật của sản phẩm giúp bạn lựa chọn linh kiện phù hợp nhất với máy móc của bạn
