Con trượt THK HSR Có Cánh | HSR15A, HSR20A, HSR25A, HSR30A, HSR35A, HSR55A, HSR65A, HSR85A

SKU: HSR20A
Thương hiệu: THK
Đánh giá
784.000₫ Tiết kiệm:

THÔNG TIN SẢN PHẨM:

1. Tên sản phẩm: Bạc trượt tuyến tính THK HRS-A

2. Model:

  • HSR15A (56.6x47x24mm)
  • HSR20A (74x63x30mm)
  • HSR25A (83.1x70x36mm)
  • HSR30A (98x90x42mm)
  • HSR35A (109.4x100x48mm)
  • HSR55A (163x140x70mm)
  • HSR65A (186x170x90mm)
  • HSR85A (245.6x215x110mm)

3. Xuất xứ: Nhật Bản

4. Cam kết: Hàng mới 100%, hỗ trợ tư vấn và báo giá 24/7, nhiều chương trình ưu đãi hấp dẫn.

5. Khả năng cung cấp hiện thời: 100 sản phẩm.

Model:
Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686
Giá bán trên website chưa bao gồm VAT, phí vận chuyển. Liên hệ để nhận báo giá trọn gói.
Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy
Hàng mới 100%
Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày
Xuất hàng trong ngày

Giao nhanh toàn quốc

Hỗ trợ bảo hành trọn đời
Hỗ trợ bảo hành trọn đời

Theo đúng chính sách

Con trượt vuông THK HSR15A, HSR20A, HSR25A, HSR30A, HSR35A, HSR55A, HSR65A, HSR85A là dòng con trượt vuông có cánh, chiều cao mặt cắt thấp. Dòng HSR-A dùng rãnh cầu dạng "Gothic arch" cho phép tải trọng đồng đều theo 4 hướng và có khả năng tự điều chỉnh lỗi lắp đặt nhờ thiết kế cung tròn độc quyền. Nhờ cấu trúc vững chắc cùng khả năng chịu tải trọng được phân bố đều theo 4 chiều với góc tiếp xúc 45 độ và momen xoắn cao, giúp sử dụng trong mọi hướng với độ cứng cao và hệ số ma sát thấp.

Video Con trượt THK HSR20A chiều dài 74mm, chiều rộng 63mm, chiều cao 30mm

Thông tin bạc trượt THK HSR HSR15A, HSR20A, HSR25A, HSR30A, HSR35A, HSR55A, HSR65A, HSR85A

  • Tên sản phẩm: Con trượt THK HSR-A
  • Thương hiệu: THK
  • Model: HSR15A, HSR20A, HSR25A, HSR30A, HSR35A, HSR55A, HSR65A, HSR85A
  • Kích thước:

THK HSR15A: Dài L=56.6mm, rộng W=47mm, cao M=24mm và bản rộng ray 15mm

THK HSR20A: Dài L=74mm, rộng W=63mm, cao M=30mm và bản rộng ray 20mm

THK HSR25A: Dài L=83.1mm, rộng W=70mm, cao M=36mm và bản rộng ray 25mm

THK HSR30A: Dài L=98mm, rộng W=90mm, cao M=42mm và bản rộng ray 30mm

THK HSR35A: Dài L=109.4mm, rộng W=100mm, cao M=48mm và bản rộng ray 35mm

THK HSK55A: Dài L=163mm, rộng W=140mm, cao M=70mm và bản rộng ray 55mm

THK HSR65A: Dài L=186mm, rộng W=170mm, cao M=90mm và bản rộng ray 65mm

THK HSR85A: Dài L=245.6mm, rộng W=215mm, cao M=110mm và bản rộng ray 85mm

Con trượt vuông THK HSR-A

Ảnh Con trượt vuông THK HSR25A

(*) ĐẶC BIỆT: Kỷ Nguyên Máy nhận gia công mạ đen các sản phẩm theo yêu cầu, đảm bảo chất lượng, thời gian và giá cả hợp lý.

Thông số kỹ thuật con trượt HSR15A, HSR20A, HSR25A, HSR30A, HSR35A, HSR55A, HSR65A, HSR85A

Để giúp quý khách dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng, dưới đây là bảng thông số kỹ thuật chi tiết dòng con trượt dẫn hướng THK HSR-A. Những thông số này sẽ cung cấp cái nhìn tổng quan về kích thước, tải trọng cũng như đặc điểm kỹ thuật của từng mã sản phẩm.

Model No. Kích thước bên ngoài Kích thước con tượt Kích thước ray trượt Độ tải cơ bản
Tải xuyên tâm
Height
M
Width
W
Length
L
B C S Pitch
F
d1xd2xh Tải động
C
Tải tĩnh
C0
mm mm mm mm mm mm mm mm kN kN
HSR15A 24 47 56.6 38 30 M5 60 4.5x7.5x5.3 10.9 15.7
HSR20A 30 63 74 53 40 M6 60 6x9.5x8.5 19.8 27.4
HSR25A 36 70 83.1 57 45 M8 60 7x11x9 27.6 36.4
HSR30A 42 90 98 72 52 M10 80 9x14x12 40.5 53.7
HSR35A 48 100 109.4 82 62 M10 80 9x14x12 53.9 70.2
HSR45A 60 120 139 100 80 M12 105 14x20x17 82.2 101
HSR55A 70 140 163 116 95 M14 120 16x23x20 121 146
HSR65A 90 170 186 142 110 M16 150 18x26x22 195 228

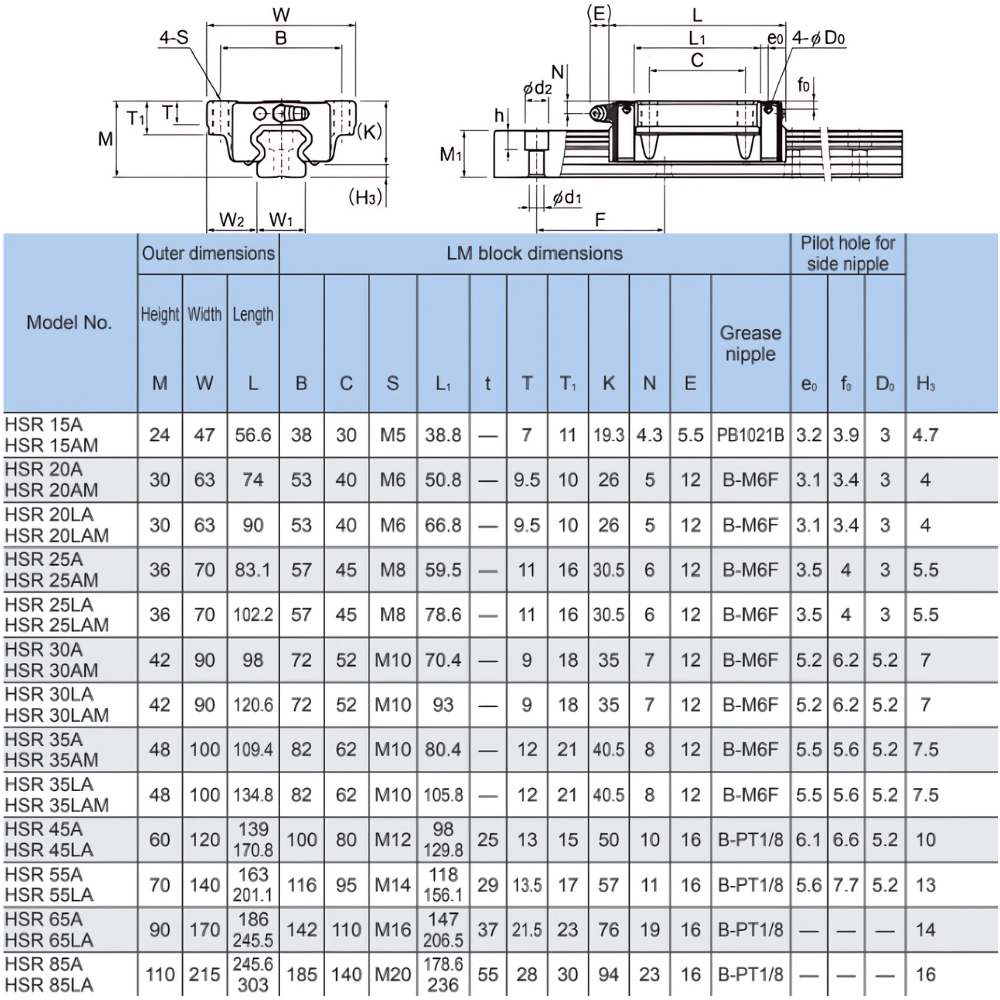

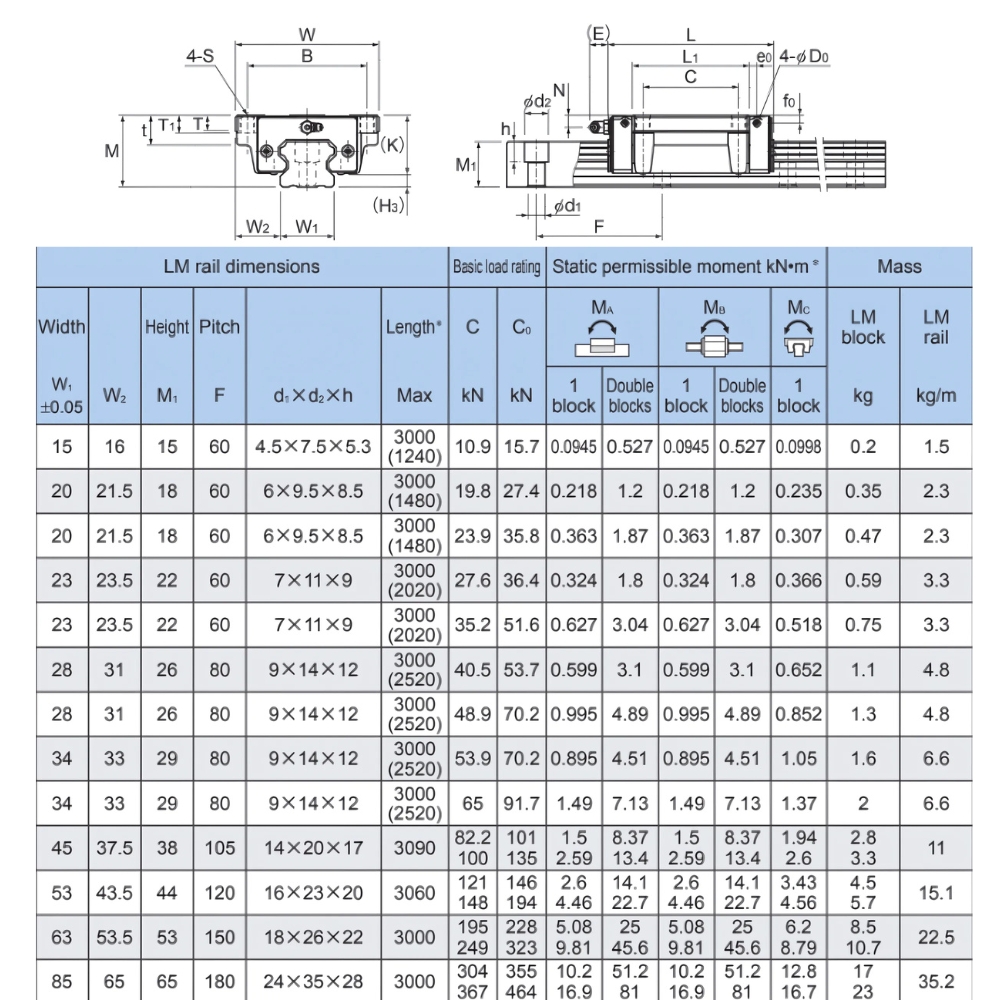

Thông số kỹ thuật con trượt dẫn hướng THK HSR-AThông số kỹ thuật con trượt dẫn hướng THK HSR-A

Ảnh thông số kỹ thuật con trượt dẫn hướng THK HSR-A

So sánh sự khác biệt giữa THK HSR- A (tiêu chuẩn) và THK HSR- A (mạ đen)

Video con trượt HSR25A đã được gia công mạ đen

Ví ụ: Sự khác biệt chính giữa HSR25A (tiêu chuẩn) và HSR25A (mạ đen) nằm ở lớp phủ bề mặt của sản phẩm.

  • HSR25A là chi tiết con trượt THK tiêu chuẩn với bề mặt kim loại nguyên bản, đảm bảo độ cứng và chịu tải cao.
  • HSR25A (mạ đen) được xử lý mạ đen để tăng khả năng chống ăn mòn, chống rỉ sét và nâng cao độ bền bề mặt, phù hợp với các môi trường có yêu cầu chống oxy hóa cao hơn.

Các thông số kỹ thuật cơ bản về kích thước, vật liệu cốt lõi và hiệu suất hoạt động của hai loại này là tương đương, điểm khác biệt chính tập trung vào lớp mạ đen cho THK HSR25A (mạ đen) nhằm cải thiện tính năng bảo vệ bề mặt và thẩm mỹ sản phẩm.

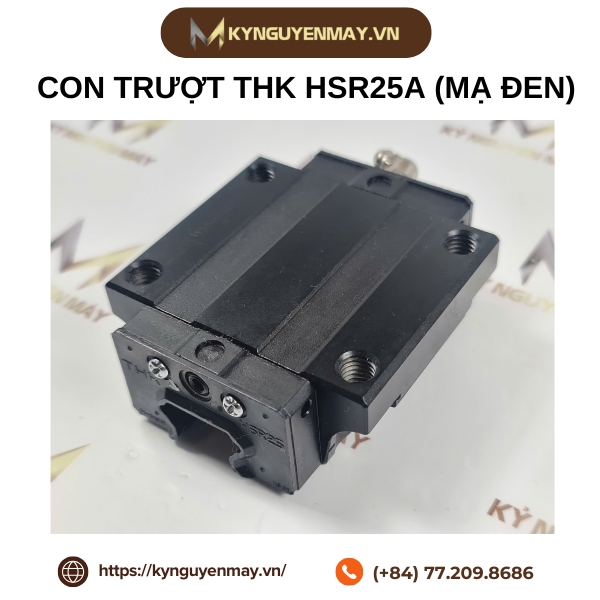

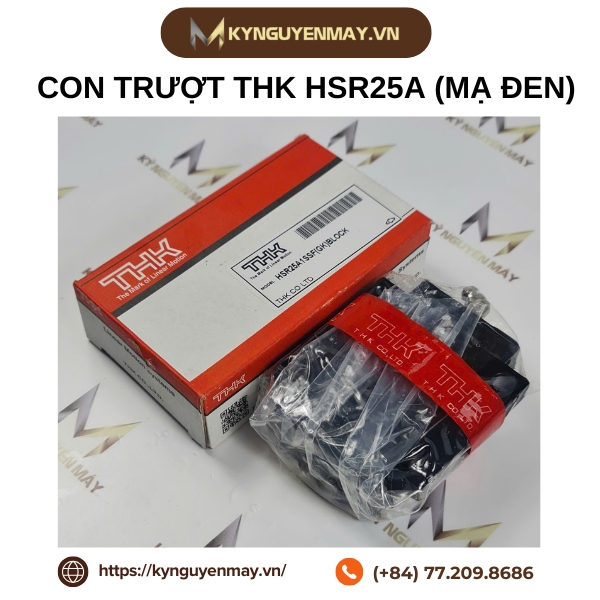

Con trượt vuông THK HSR25A

Ảnh Con trượt THK HSR25A được mạ đen

Giải thích mã hiệu THK HSR- A đọc đúng để đặt hàng chính xác

Khi đặt hàng con trượt THK, mã đầy đủ thường có dạng: HSR20A Z0 C M

Ký hiệu Ý nghĩa Giá trị phổ biến
HSR Dòng sản phẩm: High Rigidity + Self-aligning
15 / 20 / 25 / 30 Kích thước (size number ≈ chiều rộng rail theo mm) 15, 20, 25, 30, 35, 45...
A Standard Height block, bắt vít từ trên A = phổ biến nhất
R Rotary Nut type — xoay được Ứng dụng đặc biệt
M Metal Scraper — có lưỡi gạt kim loại chống bụi Môi trường cắt gọt nhiều mạt sắt
Z0 Preload = 0 (không tải trước) Mặc định — phổ biến nhất
ZA Light preload (tải trước nhẹ) Ứng dụng cần độ cứng vững cao hơn
ZB Medium preload Máy chính xác cao
C Accuracy Class C (tiêu chuẩn) Đủ cho CNC phổ thông
H Accuracy Class H (cao hơn C) CNC trung/cao cấp
P Accuracy Class P (precision) Máy đo, semiconductor

Ví dụ thực tế: Đặt mã HSR20AM Z0 C = Con trượt size 20, standard block, có metal scraper, không tải trước, độ chính xác tiêu chuẩn. Khi chỉ đặt "HSR20A" mà không ghi thêm = mặc định Z0 + Class C.

Với thiết kế độ chính xác cao và khả năng chịu tải vượt trội, các dòng con trượt THK HSR15A, HSR20A, HSR25A, HSR30A, HSR35A, HSR55A, HSR65A, HSR85A luôn là lựa chọn hàng đầu cho các ứng dụng đòi hỏi sự ổn định và linh hoạt trong chuyển động. Nếu quý khách cần tư vấn chi tiết hoặc đặt hàng, vui lòng liên hệ Kỷ Nguyên Máy qua hotline: 077.209.8686 để được hỗ trợ nhanh chóng và tận tâm.
