Con trượt THK MX

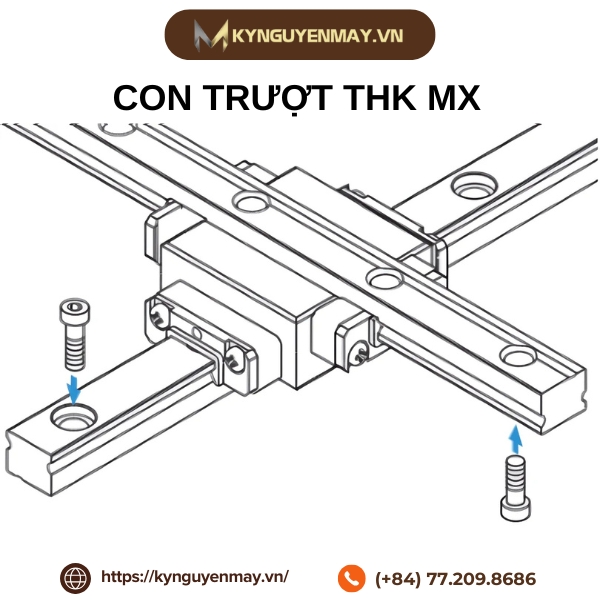

Con trượt THK MX là một hệ thống dẫn hướng LM được thiết kế để hoạt động với hai hàng bi lăn trong các rãnh mài chính xác trên khối LM. Hệ thống này sử dụng hai ray LM phối hợp, cho phép tạo ra một hệ thống LM trực giao với chiều cao cực kỳ thấp, giúp giảm kích thước tổng thể của hệ thống mà vẫn đảm bảo hiệu suất cao. Thông tin chi tiết sẽ được tiết lộ khi bạn kéo xuống!

Giới thiệu con trượt THK MX

Con trượt THK MX đặc biệt với khả năng phân phối tải trọng đều theo bốn hướng nhờ các viên bi được đặt ở góc tiếp xúc 45°. Điều này giúp tải trọng tác động lên khối LM một cách đồng đều, có thể đáp ứng yêu cầu sử dụng dẫn hướng LM ở mọi hướng, từ hướng tâm, hướng ngang đến hướng ngược tâm. Ngoài ra, loại ray LM của con trượt MX có hai tùy chọn lắp đặt, một loại sử dụng bu lông và một loại có lỗ ren ở mặt dưới, giúp linh hoạt hơn trong việc lắp đặt từ trên xuống hoặc dưới lên.

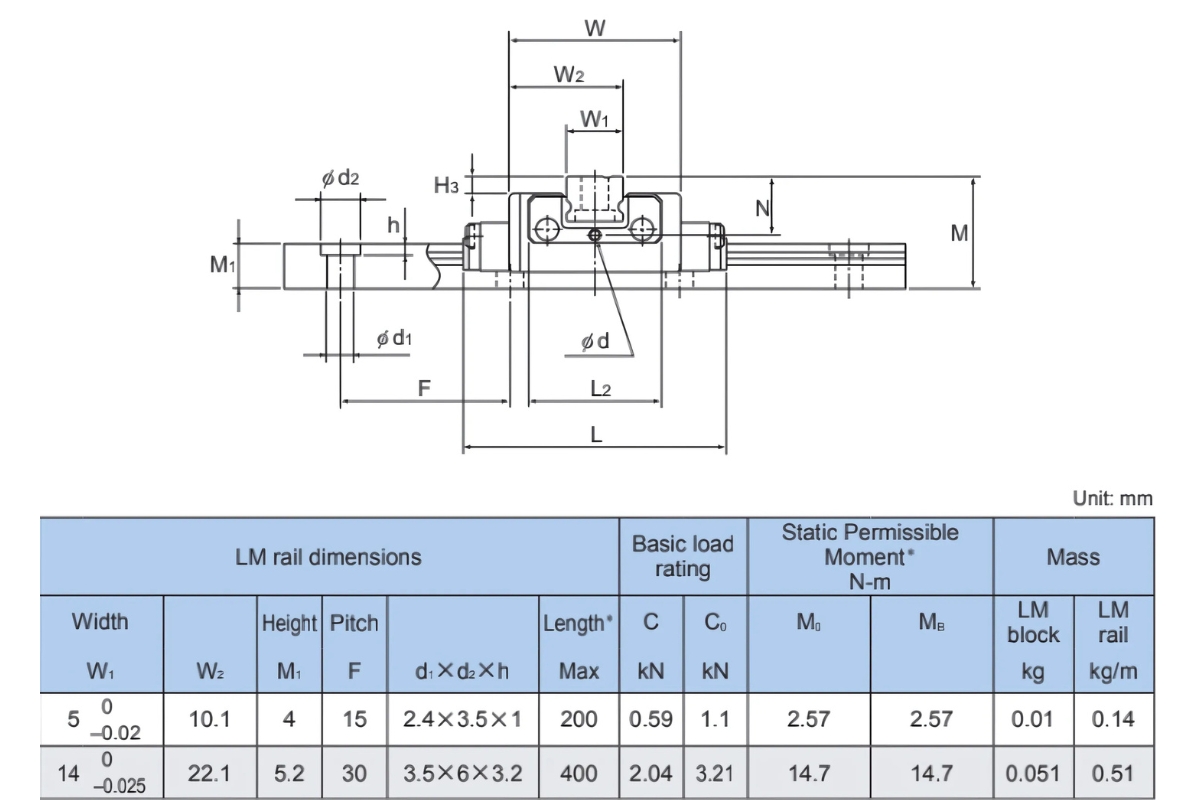

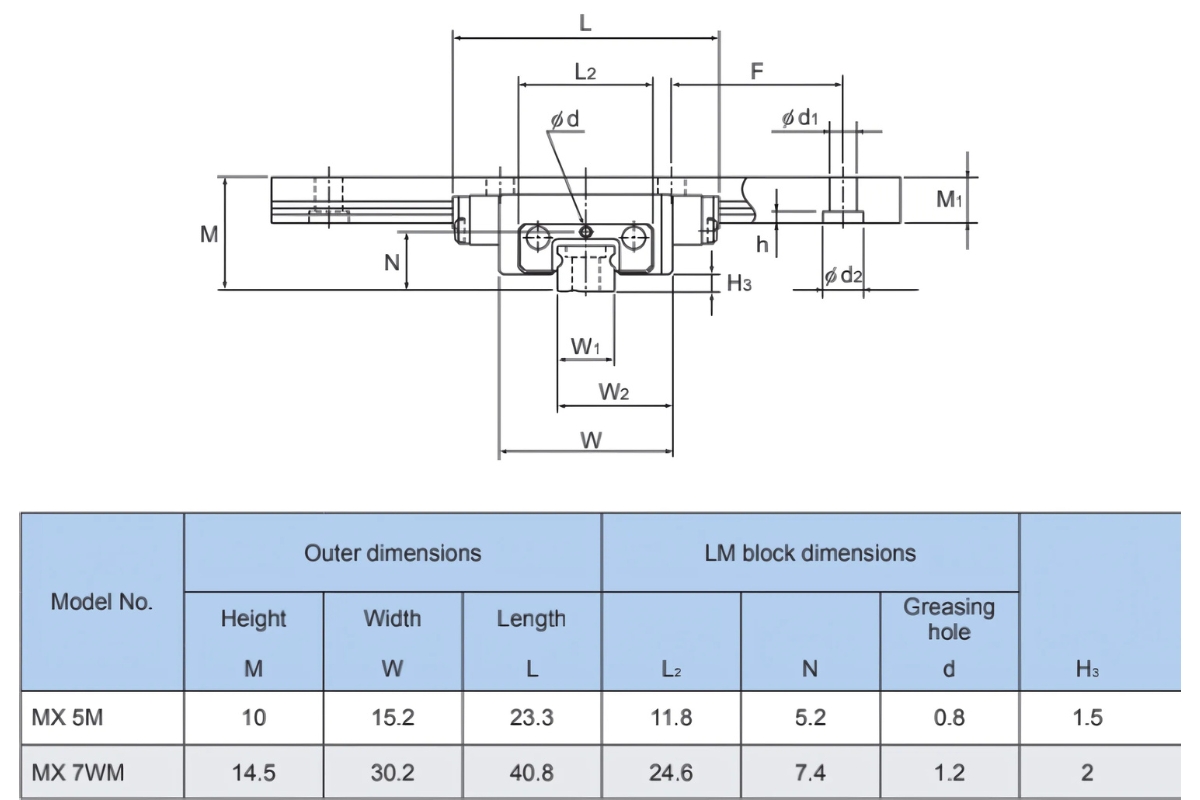

Thông số kỹ thuật con trượt bi MX

Thông số kỹ thuật đóng vai trò quan trọng trong việc xác định chất lượng và hiệu suất của con trượt bi MX. Bảng thông số chi tiết dưới đây sẽ cung cấp cho bạn cái nhìn tổng quan về kích thước, vật liệu chế tạo và khả năng chịu tải của con trượt bi, từ đó giúp bạn đưa ra lựa chọn tối ưu cho hệ thống cơ khí của mình.

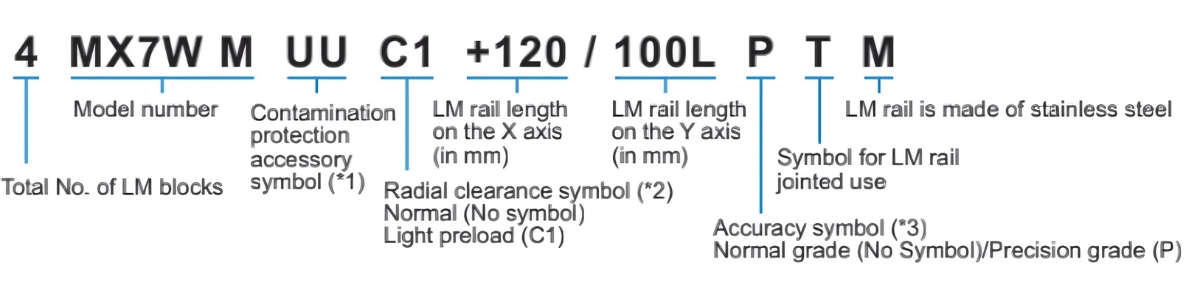

Ý nghĩa ký tự con trượt dẫn hướng MX

Để lựa chọn được loại bạc trượt phù hợp nhất, việc hiểu rõ ý nghĩa của từng ký tự trong mã số con trượt dẫn hướng MX là vô cùng quan trọng. Mỗi ký tự đều mang một thông tin riêng biệt về kích thước, vật liệu, và các đặc tính kỹ thuật khác của sản phẩm.

Ưu điểm block trượt MX

• Con trượt THK này sử dụng hai hàng bi lăn di chuyển trong các rãnh được mài chính xác trên ray LM và khối LM.
• Hệ thống sử dụng hai ray LM phối hợp, giúp đạt được cấu trúc LM trực giao với chiều cao cực kỳ thấp.
• Mỗi hàng bi được đặt ở góc tiếp xúc 45° để tải trọng định mức tác dụng lên khối LM đồng đều theo bốn hướng (hướng tâm, hướng tâm ngược và hướng ngang).
• Tùy chọn lắp đặt linh hoạt.

Với thiết kế nhỏ gọn, khả năng chịu tải đều theo bốn hướng và tính linh hoạt trong lắp đặt, con trượt THK MX là giải pháp dẫn hướng LM tối ưu cho nhiều ứng dụng công nghiệp. Nếu bạn đang tìm kiếm sản phẩm con trượt chất lượng cao, chính hãng với giá cạnh tranh, hãy liên hệ Kỷ Nguyên Máy – đơn vị chuyên cung cấp thiết bị cơ khí uy tín. Đội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi luôn sẵn sàng tư vấn và hỗ trợ. Gọi ngay hotline: 077.209.8686 để được tư vấn chi tiết và nhận ưu đãi hấp dẫn!
