THÔNG TIN SẢN PHẨM:
1. Mã sản phẩm: Con trượt tròn khuyết SBR20UU
2. Thông số kỹ thuật:
- Đường kính trục: 20mm
- Chiều dài: 50mm
- Chiều rộng: 48mm
- Chiều cao: 39mm
3. Cam kết: Hàng mới 100%, hỗ trợ tư vấn và báo giá 24/7, nhiều chương trình ưu đãi hấp dẫn.
4. Khả năng cung cấp hiện thời: 1000 sản phẩm
Nhập khẩu trực tiếp
Giao nhanh toàn quốc
Theo đúng chính sách
Con trượt tròn có đế SBR20UU - loại trượt hở dùng cho thanh ray tròn có đế phi 20 và lớp vỏ ngoài mạ crom kết hợp bên trong là con trượt LMOP20UU. Nhờ cấu trúc hở cùng kích thước đường kính trục d=20mm, chiều dài L=50mm, chiều rộng W=48mm, chiều cao F=39mm, SBR20UU dễ dàng lắp đặt trên trục trượt tròn, đảm bảo chuyển động mượt mà và chính xác. Với khả năng vận hành êm ái, ít tiếng ồn và tuổi thọ dài lâu, đây là lựa chọn lý tưởng cho các hệ thống cơ khí và máy móc tự động hóa.

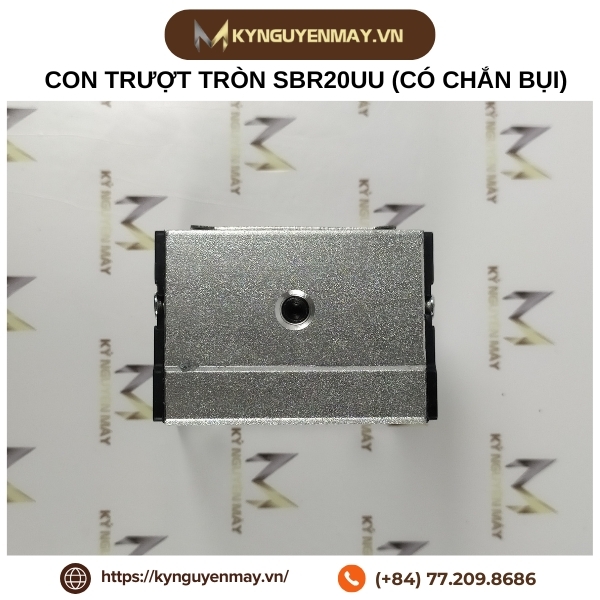

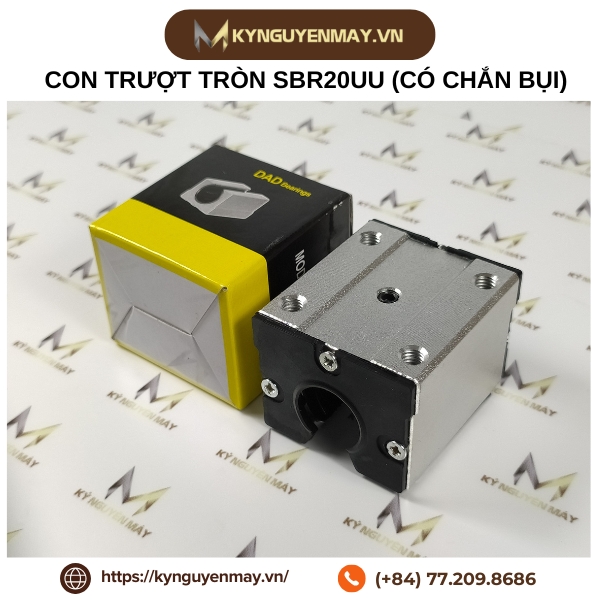

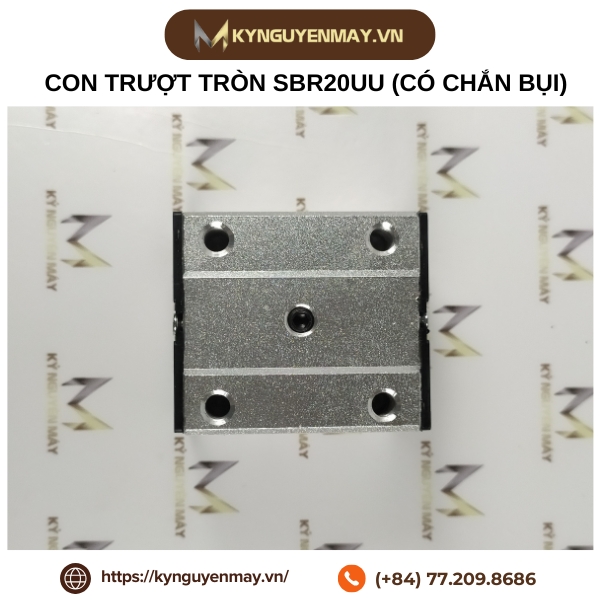

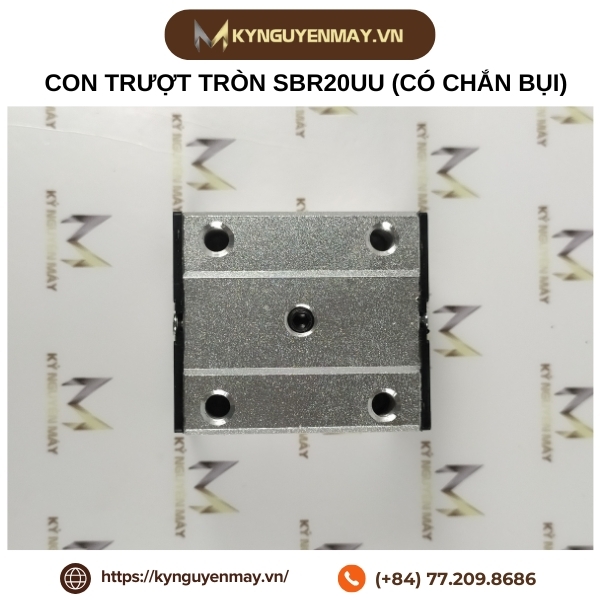

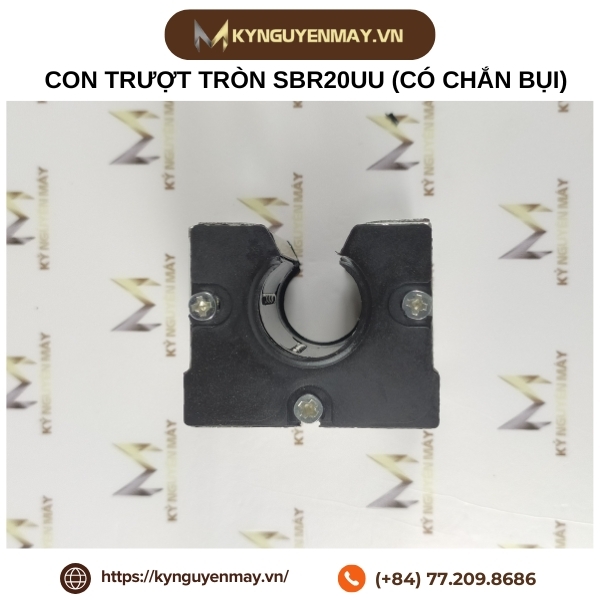

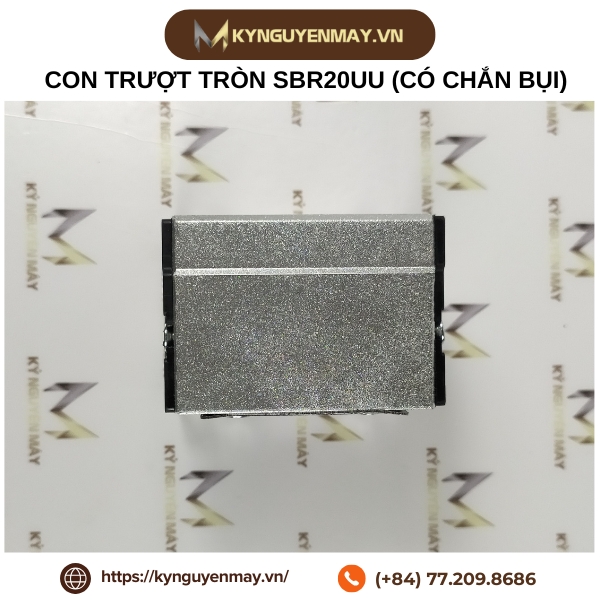

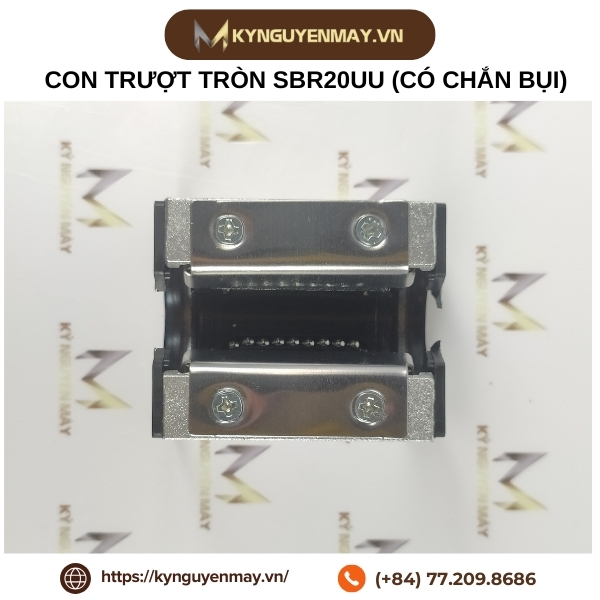

Ảnh ống trượt tròn SBR20UU có chắn bụi

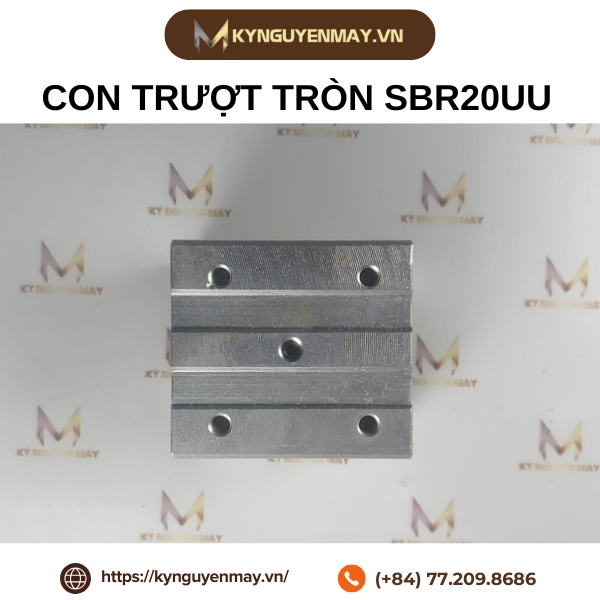

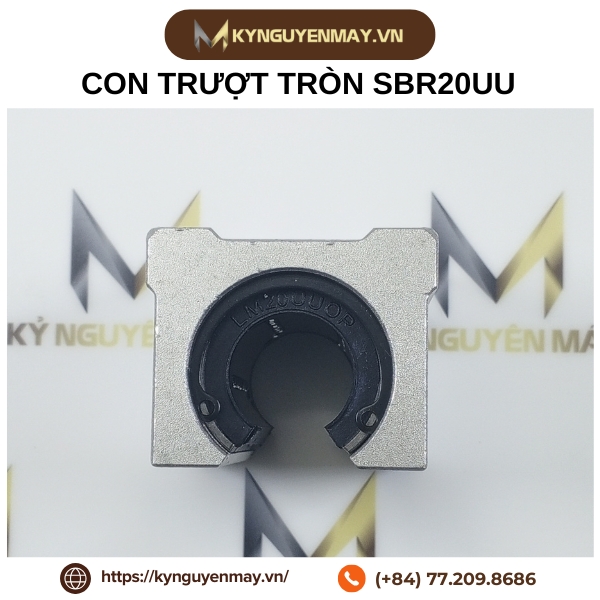

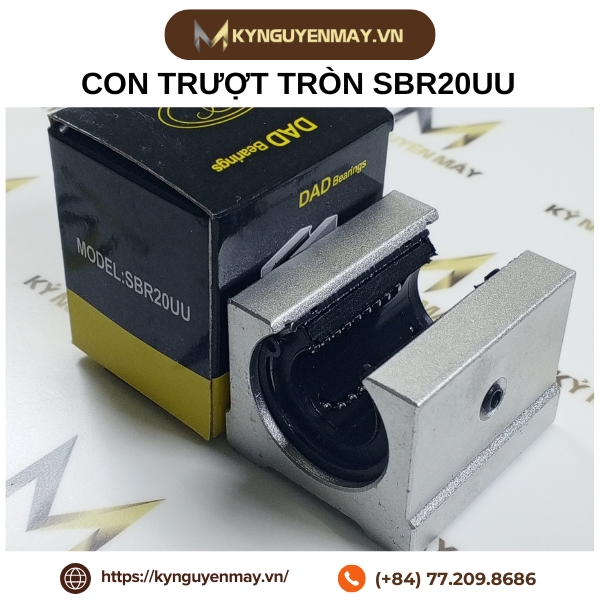

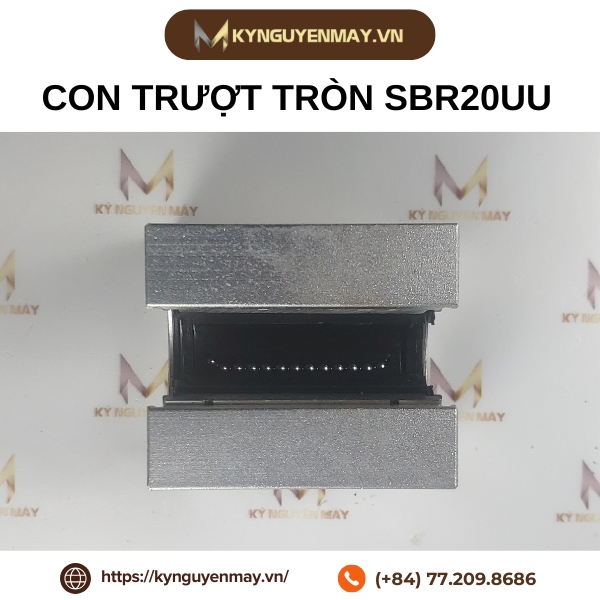

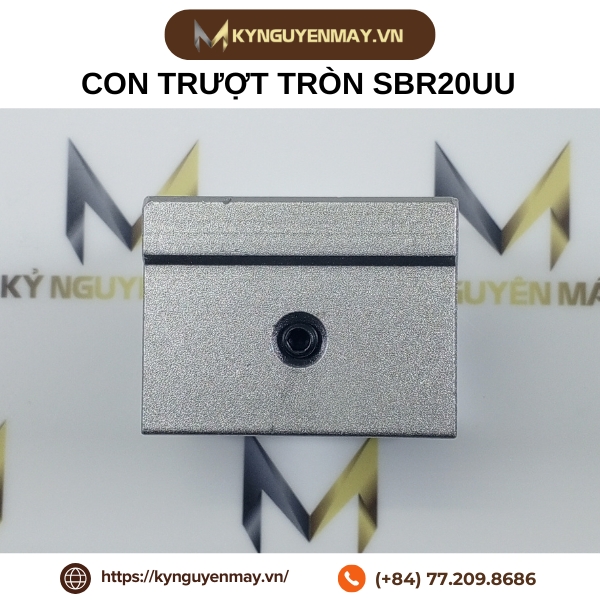

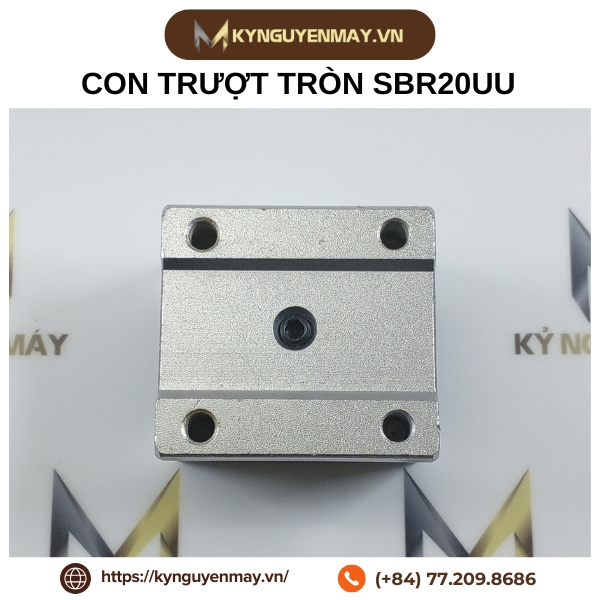

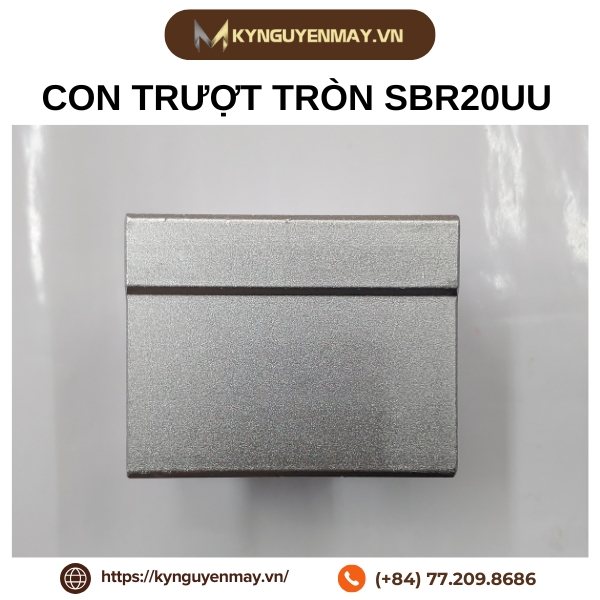

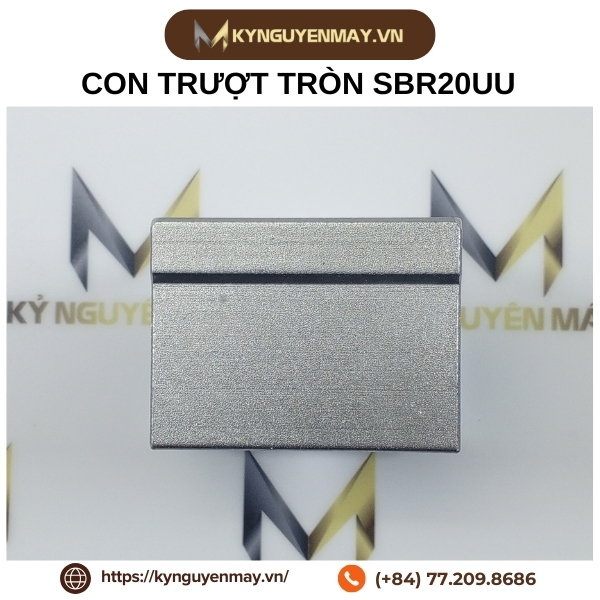

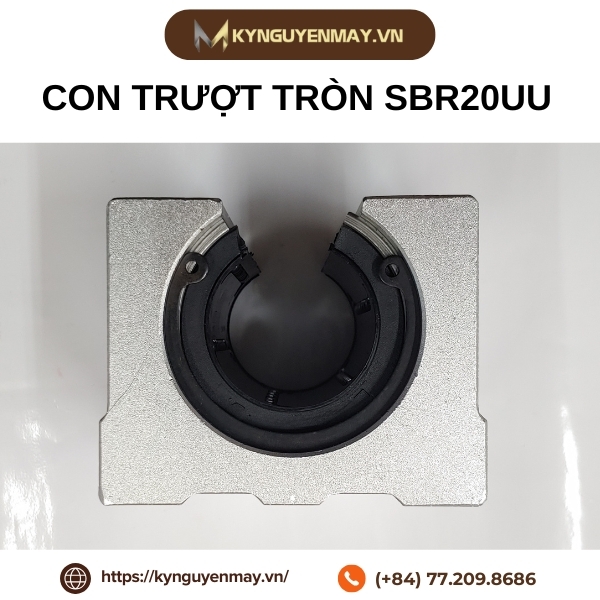

Ảnh ống trượt tròn SBR20UU bản phổ thông
Việc chọn bạc đạn trượt tròn SBR20UU phù hợp cần dựa vào các yếu tố như đường kính, tải trọng và chất liệu. SBR20UU được thiết kế để đáp ứng nhiều yêu cầu kỹ thuật khác nhau, đảm bảo độ chính xác cao trong vận hành. Hãy tham khảo bảng thông số dưới đây để lựa chọn sản phẩm tối ưu cho nhu cầu của bạn.
| Ký hiệu | Giá trị | Thông số |
|---|---|---|
| Kích thước cơ bản (mm) | ||
| d | 20 | Đường kính trục |
| L | 50 | Chiều dài thân |
| W | 48 | Chiều rộng thân |
| F | 39 | Chiều cao tổng |
| h | 23 | Chiều cao tâm trục tính từ mặt đế (dung sai ±0,02) |
| Kích thước lắp ghép (mm) | ||
| B | 35 | Khoảng cách lỗ bắt vít theo chiều ngang (±0,02) |
| C | 35 | Khoảng cách lỗ bắt vít theo chiều dài (±0,2) |
| S | M6 | Ren lỗ bắt vít — 4 lỗ |
| E | 24 | Kích thước ngang phía trên (±0,02) |
| H1 | 10 | Theo ký hiệu bản vẽ catalog |
| L1 | 12 | Theo ký hiệu bản vẽ catalog |
| T | 11 | Theo ký hiệu bản vẽ catalog |
| θ | 60° | Góc rãnh hở |
| Tải trọng & khối lượng | ||
| C | 882 kgf | Tải trọng động cơ bản |
| Co | 1370 kgf | Tải trọng tĩnh cơ bản |
| m | 200 g | Khối lượng |
| Cấu tạo | ||
| — | LM20UU-OP | Bạc trượt bi bên trong (loại hở) |
| — | Hợp kim nhôm | Vật liệu vỏ ngoài |
(Theo catalog kỹ thuật của DAD)

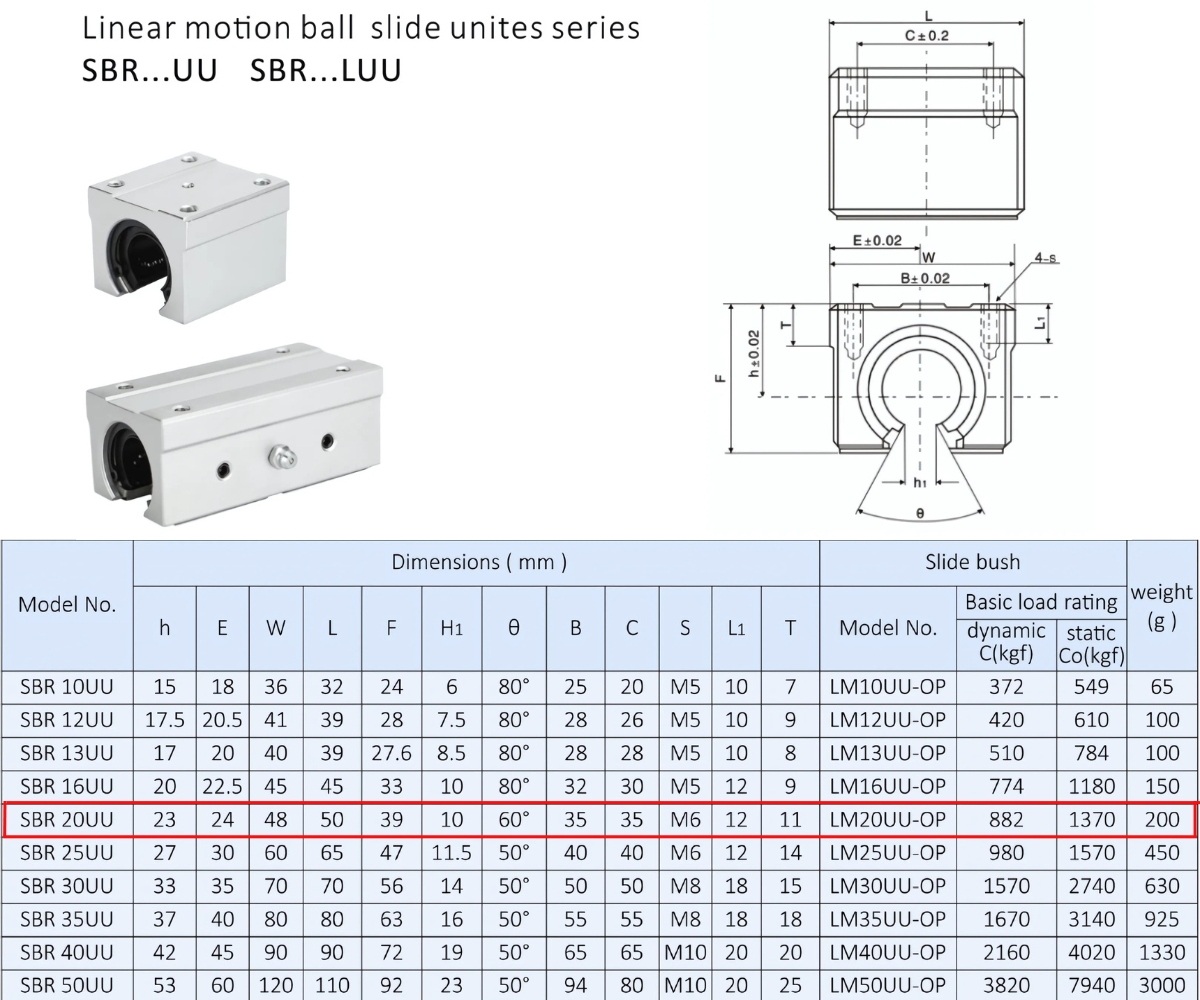

Ảnh thông số kỹ thuật bạc đạn trượt tròn SBR20UU
Loại tiêu chuẩn, dùng cho môi trường xưởng sạch, ít bụi gỗ và mạt kim loại.
Video Con trượt tròn SBR20UU đường kính trục 20mm, chiều rộng 48mm, chiều dài 50mm, chiều cao 39mm loại phổ thông
Thêm phớt chắn hai đầu, ngăn mạt gỗ và bụi mài lọt vào rọ bi. Nên chọn cho máy khắc gỗ CNC và máy cắt mút xốp - hai môi trường sinh bụi nhiều nhất.
Video Con trượt tròn SBR20UU đường kính trục 20mm, chiều dài 50mm, chiều rộng 48mm, chiều cao 39mm loại có chắn bụi
(*) Lưu ý quan trọng khi siết ốc. Vỏ bọc SBR làm bằng hợp kim nhôm để giảm trọng lượng, nên chịu lực siết kém hơn thép. Tuyệt đối không siết quá lực và không siết khi mặt bích bị vênh - vỏ nhôm sẽ nứt vỡ ngay lập tức. Nếu mặt bích không phẳng, gia công lại trước khi lắp.
Q1: Bảng giá con trượt SBR 20 UU hiện nay là bao nhiêu và mua hàng ở đâu đảm bảo bi trơn tru, không sượng?
Con trượt SBR 20 UU tại Kỷ Nguyên Máy có hai mức: 92.000₫ cho bản phổ thông và 142.000₫ cho bản có chắn bụi. Hàng thuộc thương hiệu DAD Bearing, nhập khẩu trực tiếp từ Trung Quốc, không qua trung gian trong nước. Mỗi lô về kho đều được kiểm tra độ mượt của rọ bi bằng cách đẩy tay hết hành trình trước khi nhập kho; con nào rít hoặc sượng sẽ bị loại.
Q2: Nên dùng ray trượt SBR20 UU hay ray trượt vuông cho hệ thống máy của tôi để vừa tiết kiệm chi phí vừa đảm bảo độ nét?
Nếu bạn ráp máy khắc gỗ CNC, máy cắt mút xốp, máy cắt Plasma hoặc cơ cấu tự động hóa tải vừa phải thì hệ ray tròn SBR20 UU là lựa chọn hợp lý - chi phí vật tư thấp hơn đáng kể so với hệ ray vuông cùng tải trọng, mà vẫn cho vận hành êm và đường cắt gọn. Ngược lại, nếu máy dùng để phay CNC kim loại cứng, yêu cầu độ chính xác cao và chịu va đập mạnh, bạn nên đầu tư hệ ray trượt vuông - ray tròn không đáp ứng được nhóm nà
Q3: Mua lẻ con trượt SBR 20 lắp lên thanh ray cũ được không, có kẹt bi không?
Được. Dòng SBR 20 sản xuất theo tiêu chuẩn kích thước cơ khí quốc tế nên tính lắp lẫn cao - bạn có thể mua con trượt mới lắp vào thanh ray đế nhôm cũ của hãng khác mà không lo sai lệch kích thước. Nếu lắp vào thấy hơi lỏng hoặc hơi chặt, dùng chìa lục giác vặn nhẹ con ốc chỉnh rơ ở bên hông vỏ nhôm để bi ôm sát bề mặt ray.
Q4: Con trượt SBR 20 UU chịu được tải trọng bao nhiêu?
Theo thông số kỹ thuật, con trượt SBR 20 UU có tải trọng động cơ bản C = 882 kgf và tải trọng tĩnh cơ bản Co = 1370 kgf. Cần lưu ý đây là giới hạn của bạc bi, không phải giới hạn của mối ghép - vỏ nhôm và bu-lông M6 mới là điểm yếu thực tế khi máy chịu va đập. Nếu kết cấu máy vượt giới hạn trên, hãy tăng size lên SBR 25 UU hoặc SBR 30 UU.
Con trượt tròn SBR20UU là lựa chọn lý tưởng cho các hệ thống cơ khí cần độ bền cao, chuyển động trơn tru và lắp đặt dễ dàng. Với thiết kế chắc chắn, khả năng chịu tải tốt và giá thành hợp lý, sản phẩm này phù hợp cho nhiều ứng dụng trong công nghiệp và tự động hóa. Nếu bạn đang tìm kiếm con trượt tròn có đế giá tốt, chất lượng cao, hãy liên hệ ngay Kỷ Nguyên Máy qua hotline: 077.209.8686 để được tư vấn và hỗ trợ nhanh nhất.
