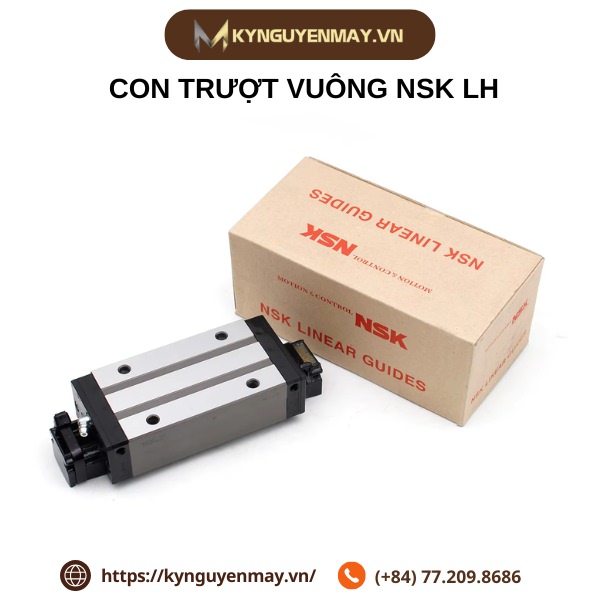

Con trượt vuông NSK LH08, LH10, LH12, LH15, LH20, LH25, LH30

SKU: LH30AN
Thương hiệu: NSK
Đánh giá
3.032.000₫ Tiết kiệm:
Hết hàng

THÔNG TIN SẢN PHẨM

1. Mã sản phẩm: Con trượt NSK LH

2. Cam kết: Hàng tận xưởng, bảo hành dài lâu, hỗ trợ miễn phí, giao nhanh toàn quốc

3. Xuất xứ: Nhật Bản

4. Khả năng cung cấp hiện thời: 100 sản phẩm

Model:
Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686
Giá bán trên website chưa bao gồm VAT, phí vận chuyển. Liên hệ để nhận báo giá trọn gói.
Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy
Hàng mới 100%
Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày
Xuất hàng trong ngày

Giao nhanh toàn quốc

Hỗ trợ bảo hành trọn đời
Hỗ trợ bảo hành trọn đời

Theo đúng chính sách

Với khả năng chịu tải trọng dọc và va đập vượt trội, con trượt NSK LH là lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ bền cao. Cấu trúc vòm Gothic của rãnh bi giúp phân tán lực tác động đều khắp, giảm thiểu ma sát và mài mòn. Bên cạnh đó, vật liệu thép không gỉ martensite chống ăn mòn cao cũng góp phần tăng cường tuổi thọ của sản phẩm, ngay cả trong môi trường khắc nghiệt. Kéo xuống để khám phá những ưu điểm vượt trội của bi trượt NH.

Thông tin con trượt NSK LH

  • Tên sản phẩm: Con trượt NSK LH
  • Model: LH08, LH10, LH12, LH15, LH20, LH25, LH30, LH35, LH40, LH45, LH55, LH65
  • Thương hiệu: NSK

(*) Đặc điểm sản phẩm:

  • Bạc trượt dẫn hướng LH nhỏ gọn cung cấp khả năng tự căn chỉnh lớn với giao điểm bên trong của các đường tiếp xúc của bi và rãnh, giảm độ cứng mô-men xoắn.
  • Góc tiếp xúc được đặt ở 50 độ, do đó tăng khả năng chịu tải cũng như độ cứng theo hướng dọc.
  • Việc cố định các con lăn chính vào các rãnh bi rất dễ dàng nhờ rãnh vòm Gothic. Điều này giúp việc đo rãnh bi dễ dàng và chính xác.
  • Thép không gỉ martensite chống ăn mòn cao được tích hợp như một tính năng tiêu chuẩn để cung cấp khả năng chống ăn mòn tuyệt vời.

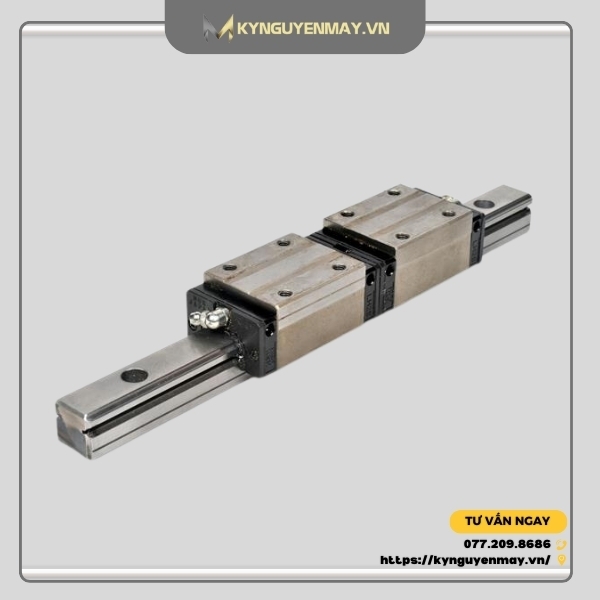

Con trượt vuông NSK LH

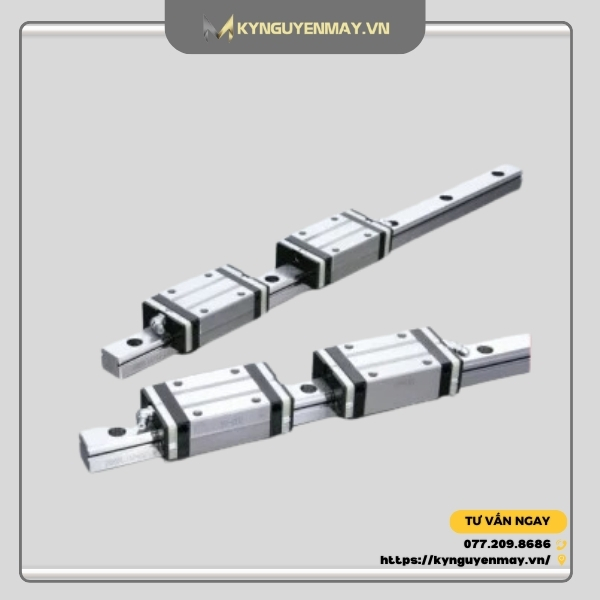

Ảnh Con trượt vuông NSK LH

Phân loại dòng sản phẩm vòng bi dẫn hướng LH

Với nhiều tùy chọn về kích thước và mẫu mã, khách hàng có thể dễ dàng tìm thấy giải pháp phù hợp nhất cho từng ứng dụng cụ thể:

1. Phân loại theo loại tải trọng và Chiều dài con trượt (Ký tự thứ nhất)

Ký tự đầu tiên của hậu tố quy định mức chịu tải và chiều dài của khối con trượt:

  • A hoặc E hoặc F: Thuộc nhóm Tải trọng cao, tương ứng với chiều dài con trượt tiêu chuẩn.
  • B hoặc G hoặc H: Thuộc nhóm Tải trọng siêu cao, tương ứng với chiều dài con trượt dài.

2. Phân loại theo Hình dạng và Phương pháp lắp đặt (Ký tự thứ hai)

Ký tự thứ hai của hậu tố quy định kiểu dáng thiết kế của con trượt (có cánh hay không có cánh) và cách bắt vít cố định:

  • Hậu tố kết thúc bằng N (AN, BN):

Thiết kế: Dạng con trượt tiêu chuẩn, không có cánh (cánh hẹp).

Lắp đặt: Lỗ lắp ren được thiết kế để bắt vít từ phía trên xuống.

  • Hậu tố kết thúc bằng L (AL, BL):

Thiết kế: Dạng con trượt có biên dạng thấp hoặc hẹp.

Lắp đặt: Lỗ lắp ren để bắt vít từ phía trên xuống tương tự dòng N nhưng có kích thước và chiều cao lắp ráp thấp hơn.

  • Hậu tố kết thúc bằng M (EM, GM):

Thiết kế: Con trượt có cánh mặt bích (Flange type) rộng.

Lắp đặt: Lỗ lắp ren cho phép linh hoạt bắt vít cố định từ phía trên xuống hoặc từ dưới lên (nhờ có lỗ khoan mồi).

  • Hậu tố kết thúc bằng L mở rộng (EL, GL, FL, HL):

Thiết kế: Dạng con trượt có mặt bích rộng (Flange type) tương tự dòng M nhưng có chiều cao lắp ráp hoặc cấu trúc được tối ưu thấp hơn.

Lắp đặt: Cung cấp các lỗ bu lông xuyên suốt hoặc lỗ ren lớn (ví dụ: dòng FL/HL sử dụng lỗ bu lông không ren bắt xuyên qua Q₁ x l) để gá đặt từ trên xuống hoặc từ dưới lên tùy thuộc vào model cụ thể.

Thông số kỹ thuật ổ bạc trượt LH

Con trượt vòng bi LH là một trong những sản phẩm nổi bật trong ngành công nghiệp cơ khí chính xác. Với thiết kế tối ưu và chất liệu cao cấp, ổ bi trượt này mang đến hiệu suất hoạt động ổn định, độ bền cao và khả năng chịu tải trọng lớn. Bảng thông số kỹ thuật sẽ giúp bạn hiểu rõ hơn về cấu tạo, kích thước, vật liệu và các đặc tính kỹ thuật khác của sản phẩm.

Size Kích thước
LH08
  • Model LH08AN : Kích thước chiều dài 24mm, chiều rộng 16mm, chiều cao 11mm
LH10
  • Model LH10AN : Kích thước chiều dài 31mm, chiều rộng 20mm, chiều cao 13mm
LH12
  • Model LH12AN : Kích thước chiều dài 45mm, chiều rộng 27mm, chiều cao 20mm
LH15
  • Model LH15AN : Kích thước chiều dài 55mm, chiều rộng 34mm, chiều cao 28mm
  • Model LH15BN : Kích thước chiều dài 74mm, chiều rộng 34mm, chiều cao 28mm
  • Model LH15EM : Kích thước chiều dài 55mm, chiều rộng 47mm, chiều cao 24mm
  • Model LH15GM : Kích thước chiều dài 74mm, chiều rộng 47mm, chiều cao 24mm
  • Model LH15EL : Kích thước chiều dài 55mm, chiều rộng 47mm, chiều cao 24mm
  • Model LH15GL : Kích thước chiều dài 74mm, chiều rộng 47mm, chiều cao 24mm
  • Model LH15FL : Kích thước chiều dài 55mm, chiều rộng 47mm, chiều cao 24mm
  • Model LH15HL : Kích thước chiều dài 74mm, chiều rộng 47mm, chiều cao 24mm
LH20
  • Model LH20AN : Kích thước chiều dài 69.8mm, chiều rộng 44mm, chiều cao 30mm
  • Model LH20BN : Kích thước chiều dài 91.8mm, chiều rộng 44mm, chiều cao 30mm
  • Model LH20EM : Kích thước chiều dài 69.8mm, chiều rộng 63mm, chiều cao 30mm
  • Model LH20GM : Kích thước chiều dài 91.8mm, chiều rộng 63mm, chiều cao 30mm
  • Model LH20EL : Kích thước chiều dài 69.8mm, chiều rộng 63mm, chiều cao 30mm
  • Model LH20GL : Kích thước chiều dài 91.8mm, chiều rộng 63mm, chiều cao 30mm
  • Model LH20FL : Kích thước chiều dài 69.8mm, chiều rộng 63mm, chiều cao 30mm
  • Model LH20HL : Kích thước chiều dài 91.8mm, chiều rộng 63mm, chiều cao 30mm
LH25
  • Model LH25AN : Kích thước chiều dài 79mm, chiều rộng 48mm, chiều cao 40mm
  • Model LH25BN : Kích thước chiều dài 107mm, chiều rộng 48mm, chiều cao 40mm
  • Model LH25AL : Kích thước chiều dài 79mm, chiều rộng 48mm, chiều cao 36mm
  • Model LH25BL : Kích thước chiều dài 107mm, chiều rộng 48mm, chiều cao 36mm
  • Model LH25EM : Kích thước chiều dài 79mm, chiều rộng 70mm, chiều cao 36mm
  • Model LH25GM : Kích thước chiều dài 107mm, chiều rộng 70mm, chiều cao 36mm
  • Model LH25EL : Kích thước chiều dài 79mm, chiều rộng 70mm, chiều cao 36mm
  • Model LH25GL : Kích thước chiều dài 107mm, chiều rộng 70mm, chiều cao 36mm
  • Model LH25FL : Kích thước chiều dài 79mm, chiều rộng 70mm, chiều cao 36mm
  • Model LH25HL : Kích thước chiều dài 107mm, chiều rộng 70mm, chiều cao 36mm
LH30
  • Model LH30AN : Kích thước chiều dài 85.6mm, chiều rộng 60mm, chiều cao 45mm
  • Model LH30BN : Kích thước chiều dài 124.6mm, chiều rộng 60mm, chiều cao 45mm
  • Model LH30AL : Kích thước chiều dài 85.6mm, chiều rộng 60mm, chiều cao 42mm
  • Model LH30BL : Kích thước chiều dài 124.6mm, chiều rộng 60mm, chiều cao 42mm
  • Model LH30EM : Kích thước chiều dài 98.6mm, chiều rộng 90mm, chiều cao 42mm
  • Model LH30GM : Kích thước chiều dài 124.6mm, chiểu rộng 90mm, chiều cao 42mm
  • Model LH30EL : Kích thước chiều dài 98.6mm, chiều rộng 90mm, chiều cao 42mm
  • Model LH30GL : Kích thước chiều dài 124.6mm, chiều rộng 90mm, chiều cao 42mm
  • Model LH30FL : Kích thước chiều dài 98.6mm, chiều rộng 90mm, chiều cao 42mm
  • Model LH30HL : Kích thước chiều dài 124.6mm, chiều rộng 90mm, chiều cao 42mm
LH35
  • Model LH35AN : Kích thước chiều dài 109mm, chiều rộng 70mm, chiều cao 55mm
  • Model LH35BN : Kích thước chiều dài 143mm, chiều rộng 70mm, chiều cao 55mm
  • Model LH35AL : Kích thước chiều dài 109mm, chiều rộng 70mm, chiều cao 48mm
  • Model LH35BL : Kích thước chiều dài 143mm, chiều rộng 70mm, chiều cao 48mm
  • Model LH35EM : Kích thước chiều dài 109mm, chiều rộng 100mm, chiều cao 48mm
  • Model LH35GM : Kích thước chiều dài 143mm, chiều rộng 100mm, chiều cao 48mm
  • Model LH35EL : Kích thước chiều dài 109mm, chiều rộng 100mm, chiều cao 48mm
  • Model LH35GL : Kích thước chiều dài 143mm, chiều rộng 100mm, chiều cao 48mm
  • Model LH35FL : Kích thước chiều dài 109mm, chiều rộng 100mm, chiều cao 48mm
  • Model LH35HL : Kích thước chiều dài 143mm, chiều rộng 100mm, chiều cao 48mm
LH45
  • Model LH45AN : Kích thước chiều dài 139mm, chiều rộng 86mm, chiều cao 70mm
  • Model LH45BN : Kích thước chiều dài 171mm, chiều rộng 86mm, chiều cao 70mm
  • Model LH45AL : Kích thước chiều dài 139mm, chiều rộng 86mm, chiều cao 60mm
  • Model LH45BL : Kích thước chiều dài 171mm, chiều rộng 86mm, chiều cao 60mm
  • Model LH45EM : Kích thước chiều dài 139mm, chiều rộng 120mm, chiều cao 60mm
  • Model LH45GM : Kích thước chiều dài 171mm, chiều rộng 120mm, chiều cao 60mm
  • Model LH45EL : Kích thước chiều dài 139mm, chiều rộng 120mm, chiều cao 60mm
  • Model LH45GL : Kích thước chiều dài 171mm, chiều rộng 120mm, chiều cao 60mm
  • Model LH45FL : Kích thước chiều dài 139mm, chiều rộng 120mm, chiều cao 60mm
  • Model LH45HL : Kích thước chiều dài 171mm, chiều rộng 120mm, chiều cao 60mm
LH55
  • Model LH55AN : Kích thước chiều dài 163mm, chiều rộng 100mm, chiều cao 80mm
  • Model LH55BN : Kích thước chiều dài 201mm, chiều rộng 100mm, chiều cao 80mm
  • Model LH55AL : Kích thước chiều dài 163mm, chiều rộng 100mm, chiều cao 70mm
  • Model LH55BL : Kích thước chiều dài 201mm, chiều rộng 100mm, chiều cao 70mm
  • Model LH55EM : Kích thước chiều dài 163mm, chiều rộng 140mm, chiều cao 70mm
  • Model LH55GM : Kích thước chiều dài 201mm, chiều rộng 140mm, chiều cao 70mm
  • Model LH55EL : Kích thước chiều dài 163mm, chiều rộng 140mm, chiều cao 70mm
  • Model LH55GL : Kích thước chiều dài 201mm, chiều rộng 140mm, chiều cao 70mm
  • Model LH55FL : Kích thước chiều dài 163mm, chiều rộng 140mm, chiều cao 70mm
  • Model LH55HL : Kích thước chiều dài 201mm, chiều rộng 140mm, chiều cao 70mm
LH65
  • Model LH65AN : Kích thước chiều dài 193mm, chiều rộng 126mm, chiều cao 90mm
  • Model LH65BN : Kích thước chiều dài 253mm, chiều rộng 126mm, chiều cao 90mm
  • Model LH65EM : Kích thước chiều dài 193mm, chiều rộng 170mm, chiều cao 90mm
  • Model LH65GM : Kích thước chiều dài 253mm, chiều rộng 170mm, chiều cao 90mm
  • Model LH65EL : Kích thước chiều dài 193mm, chiều rộng 170mm, chiều cao 90mm
  • Model LH65GL : Kích thước chiều dài 253mm, chiều rộng 170mm, chiều cao 90mm
  • Model LH65FL : Kích thước chiều dài 193mm, chiều rộng 170mm, chiều cao 90mm
  • Model LH65HL : Kích thước chiều dài 253mm, chiều rộng 170mm, chiều cao 90mm

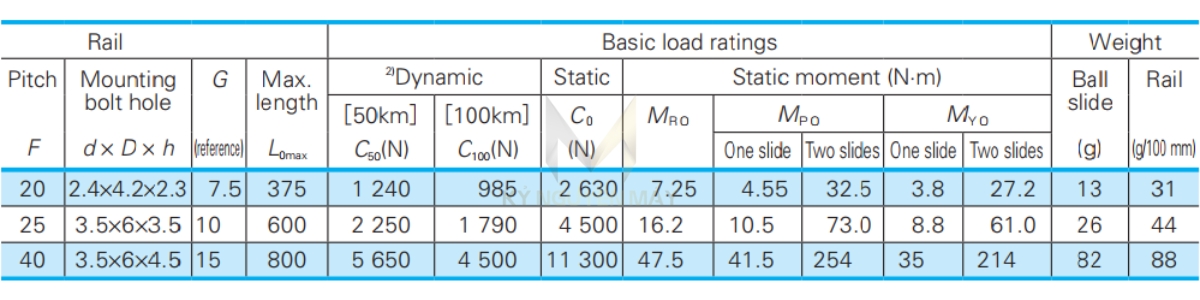

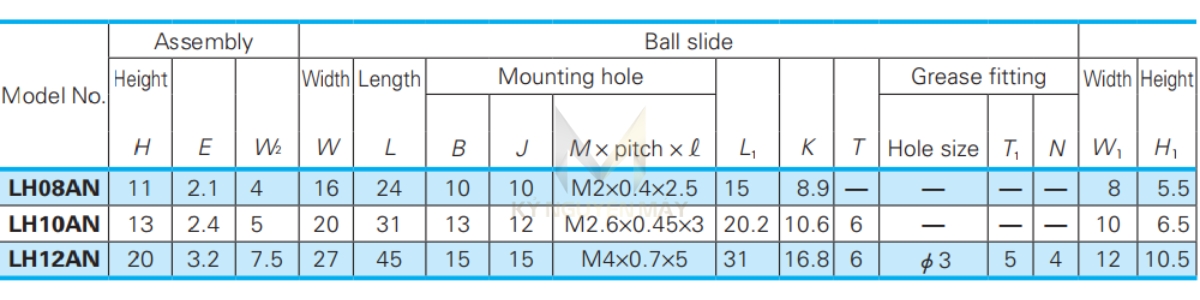

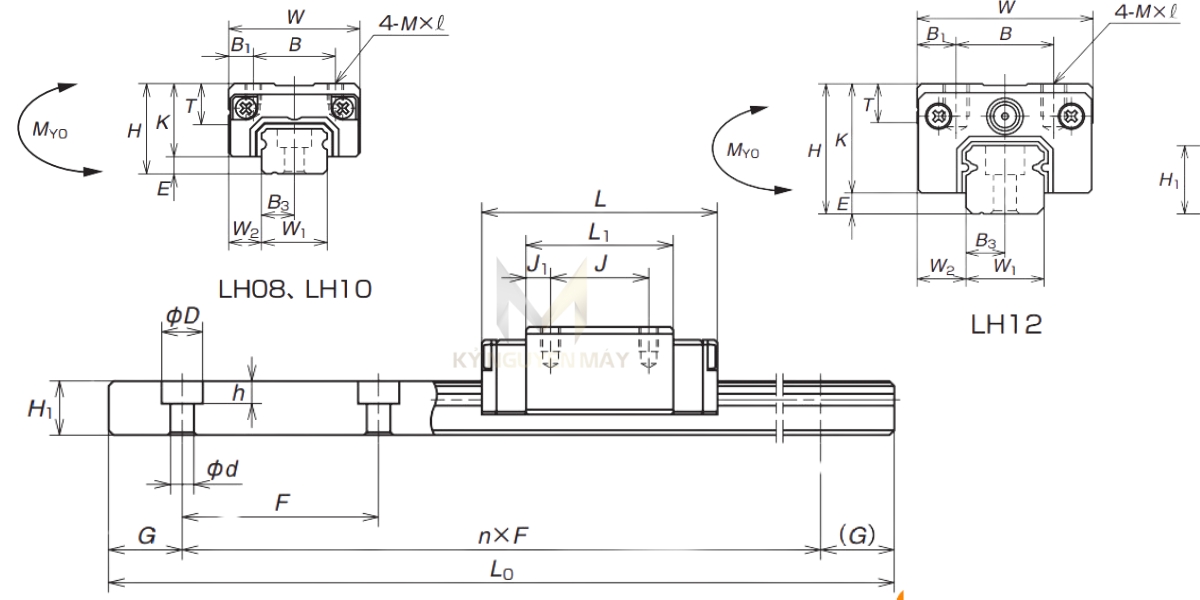

Ảnh catalog đầy đủ của con trượt LH
