Bàn giao linh kiện truyền động cho công ty Huỳnh Đức

Trong dây chuyền sản xuất cơ khí chính xác và chế tạo máy, sự vận hành trơn tru của các hệ thống dẫn hướng và truyền động quyết định trực tiếp đến chất lượng sản phẩm đầu ra. Dự án Huỳnh Đức đã tin tưởng lựa chọn Kỷ Nguyên Máy là đối tác chiến lược cung cấp các dòng linh kiện cơ khí cao cấp: thanh trượt tròn, thanh trượt - con trượt HIWIN và vòng bi mắt trâu. Hãy cùng điểm qua chi tiết danh mục thiết bị trong dự án này!

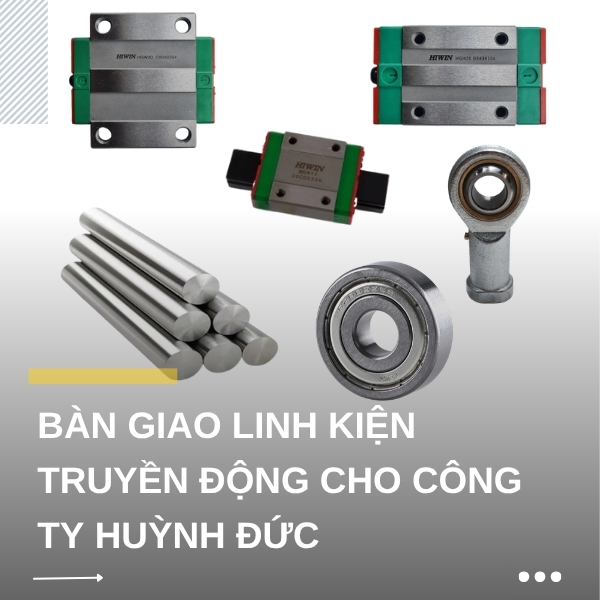

Ảnh bàn giao linh kiện truyền động cho công ty Huỳnh Đức

Thông tin dự án Huỳnh Đức và Kỷ Nguyên Máy

• Dòng sản phẩm: Hệ thống thanh trượt HIWIN MGNR12, MGNR15, HGR25 - con trượt vuông HIWIN HGW25HC, HGW30CC, HGW35CC, HGH20CA, HGH25CA, MGN12C, MGN15C, MGN12H, con trượt tròn SCS20UU, thanh trượt SFC8, SFC25, SFC50, vòng bi NSK 6200ZZ và vòng bi mắt trâu PHS12, PHS14-1, PHS16, PHS16L, PHS35.
• Thời gian yêu cầu: 20 - 25 ngày.
• Thời gian hoàn thành: 18 ngày (Vượt tiến độ 2 ngày).
• Cam kết chất lượng: 100% hàng chính hãng.
• Hỗ trợ kỹ thuật: Tư vấn thông số lắp đặt và bảo dưỡng định kỳ cho hệ thống truyền động.
• Hỗ trợ: Miễn phí vận chuyển nội thành.

Nhu cầu thực tế từ dự án Huỳnh Đức

Với đặc thù là đơn vị chuyên về gia công và lắp ráp máy công nghiệp, Công ty Huỳnh Đức đặt ra những yêu cầu khắt khe về linh kiện dẫn hướng:

• Độ chính xác tuyệt đối: Các mã con trượt có chính xác cao - để đảm bảo sai số thấp nhất.
• Khả năng chịu tải đa hướng: Đặc biệt là các dòng HGW và HGH phục vụ cho các bàn máy CNC công suất lớn.
• Sự đa dạng về kích thước: Từ các dòng mini (MGN) cho đến các dòng chịu tải nặng (HGR35), yêu cầu nhà cung cấp phải có sẵn lượng hàng dồi dào.

Giải pháp cung ứng từ Kỷ Nguyên Máy

Đội ngũ kỹ thuật của Kỷ Nguyên Máy đã chọn lọc các mã linh kiện tối ưu nhất để bàn giao cho Huỳnh Đức:

Hệ thống dẫn hướng tuyến tính HIWIN

Dòng con trượt HIWIN là "trái tim" của hệ thống máy mà Huỳnh Đức đang chế tạo, giúp chuyển động tịnh tiến chính xác và êm ái.

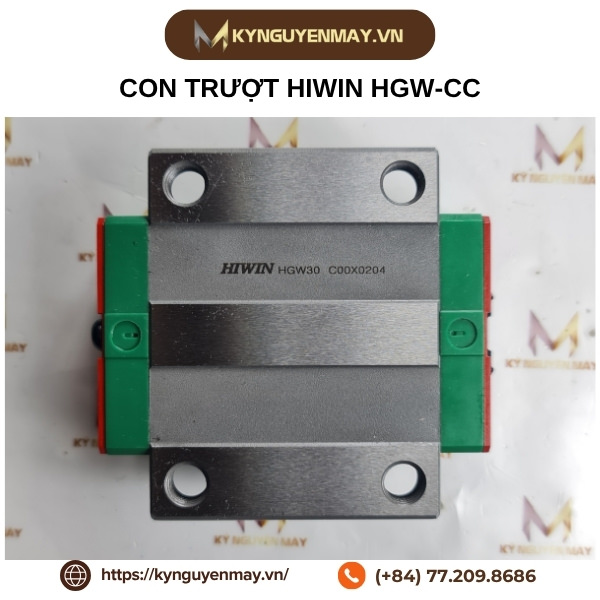

Ảnh thật con trượt HIWIN HGW-CC được kiểm tra trước khi gửi cho Huỳnh Đức

• Dòng Mini MGN: Bao gồm con trượt HIWIN MGN12C, MGN12H, MGN15C đi kèm thanh trượt MGNR12, MGNR15. Đây là lựa chọn hoàn hảo cho các cơ cấu máy nhỏ, yêu cầu trọng lượng nhẹ và độ tinh xảo cao.

+ Dòng sản phẩm: Bộ thanh con trượt vuông mini

+ Kiểu chiều dài: C: Loại ngắn/ H: Loại dài

+ Cấu tạo: 4 dãy bi tuần hoàn

+ Khả năng chịu tải: tải trung bình - thấp, nhưng độ cứng cao trong kích thước nhỏ

Thanh trượt tròn SFC và con trượt tròn SCS

Phục vụ cho các cơ cấu trượt đơn giản nhưng đòi hỏi sự bền bỉ và chi phí tối ưu.

• Thanh trượt SFC: Đa dạng kích thước từ SFC8, SFC25 đến SFC50 (thép mạ crom cứng, chống mài mòn tốt).

+ Vật liệu: Thép chịu lực (thường là SUJ2 / GCr15)

+ Xử lý bề mặt: Mạ Crom cứng chống gỉ

+ Độ cứng bề mặt: ~HRC 58 - 62

+ Bề mặt mạ Crom dày giúp linh kiện chống ăn mòn, chống rỉ sét tốt

+ Độ cứng cao giúp chịu mài mòn và tải tốt

• Con trượt SCS20UU: Đảm bảo độ kín khít và chuyển động mượt mà trên trục tròn.

+ Đường kính trong: 20 mm

+ Chiều rộng block: ~54 mm

+ Chiều dài: ~50 mm

+ Chiều cao: ~41 mm

+ Nhiệt độ hoạt động tối thiểu: -15°C

+ Nhiệt độ hoạt động tối đa: 80°C

+ Gioăng chống bụi: Có cả hai đầu

+ Chất liệu: Thép chịu lực

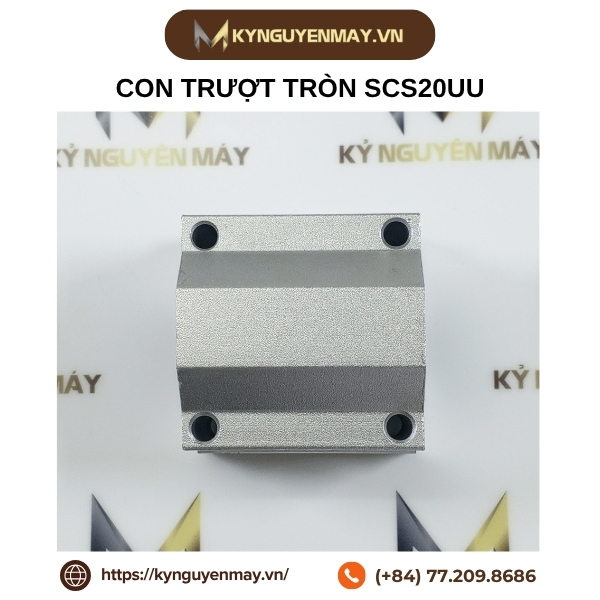

Ảnh thật con trượt tròn SCS20UU được kiểm tra trước khi gửi cho Huỳnh Đức

Vòng bi mắt trâu PHS và Vòng bi NSK thế hệ mới

Giải pháp cho các khớp nối truyền động và trục quay.

• Vòng bi mắt trâu PHS: Đầy đủ các mã từ PHS12, PHS16 (Ren trái/phải), PHS35 và đặc biệt là mã PHS14-1 với bước ren mịn chuyên dụng.

+ Kích thước: 12, 16, 35

+ Loại ren: Ren trái/ ren phải

+ Vật liệu: Thép

+ Tự căn chỉnh lệch góc

+ Chịu tải va đập tốt

+ Bôi trơn: Mỡ hoặc tự bôi trơn

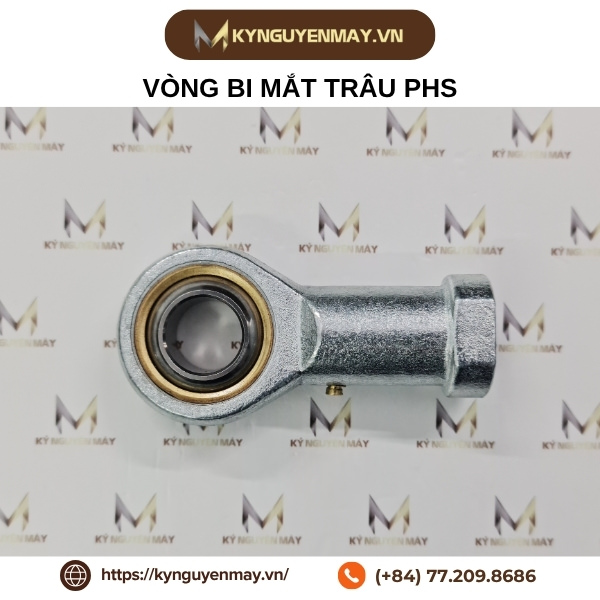

Ảnh thật vòng bi mắt trâu PHS được kiểm tra trước khi gửi cho Huỳnh Đức

• Vòng bi NSK 6200ZZ: Đảm bảo tốc độ quay cao và khả năng chống bụi vượt trội.

+ Đường kính trong: 10 mm

+ Đường kính ngoài: 30 mm

+ Chiều rộng: 9 mm

+ Bán kính vát mép: 0.6 mm

+ Tốc độ tối đa (bôi trơn mỡ): ~28,000 vòng/phút

+ Nắp chắn kim loại ZZ giúp chống bụi, giữ mỡ tốt

Dự án bàn giao linh kiện cho công ty Huỳnh Đức là minh chứng cho năng lực cung ứng nhanh chóng và chính xác của Kỷ Nguyên Máy. Quý khách hàng đang tìm kiếm các dòng con trượt HIWIN, vòng bi mắt trâu hay thanh trượt SFC chất lượng cao? Đừng ngần ngại liên hệ hotline: 077.209.8686 để Kỷ Nguyên Máy phục vụ bạn tốt nhất ngay hôm nay!
