Gối đỡ vít me bi HM15-86 HM20-86

SKU: HM15-86
Thương hiệu: KNM
Đánh giá
0₫ Tiết kiệm:

THÔNG TIN SẢN PHẨM:

1. Mã sản phẩm: Gối đỡ vuông góc

2. Model: HM15-86, HM20-86

3. Cam kết: Hàng mới 100%, hỗ trợ tư vấn và báo giá 24/7, nhiều chương trình ưu đãi hấp dẫn

4. Khả năng cung cấp hiện thời: 100 sản phẩm

Model:
Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686
Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy
Hàng mới 100%
Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày
Xuất hàng trong ngày

Giao nhanh toàn quốc

Hỗ trợ bảo hành trọn đời
Hỗ trợ bảo hành trọn đời

Theo đúng chính sách

Gối đỡ vít me bi HM15-86 và HM20-86 là linh kiện không thể thiếu trong các hệ thống truyền động chính xác. Sản phẩm này được ứng dụng rộng rãi trong máy cắt khắc CNC, máy phay tiện CNC và các thiết bị tự động hóa khác, góp phần nâng cao chất lượng sản phẩm và hiệu quả sản xuất. Hãy cùng Kỷ Nguyên Máy tìm hiểu thêm nhé.

Gối đỡ vít me bi HM15-86 HM20-86 là gì?

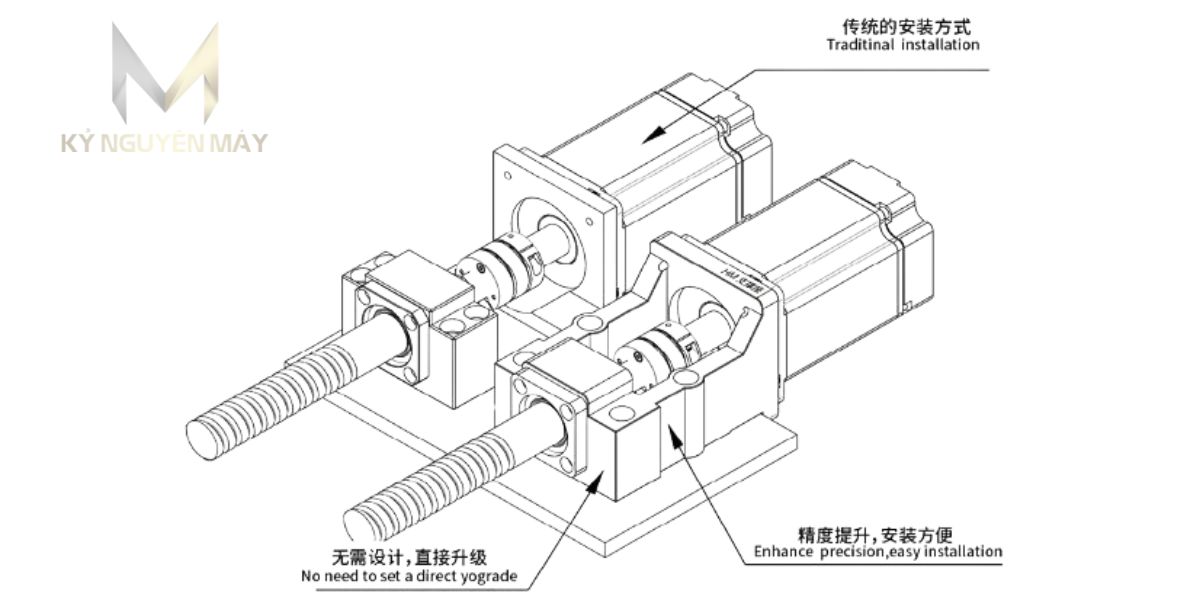

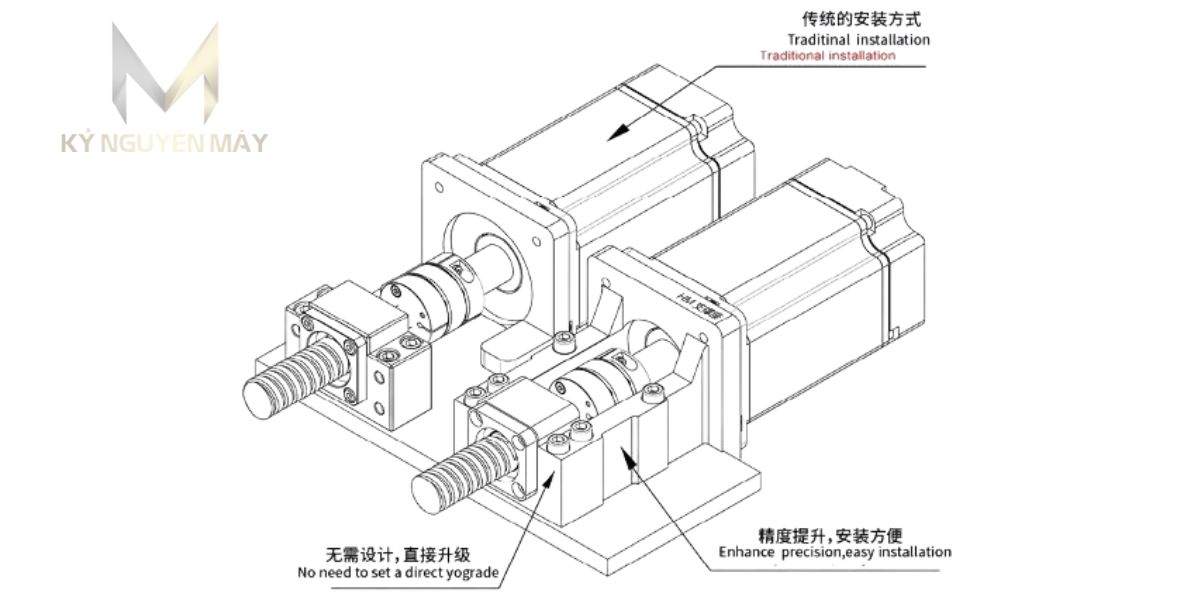

Gối đỡ vít me bi dòng HM15-86 HM20-86 là một khối liền mạch tích hợp lỗ định vị lắp đặt động cơ và lỗ lắp đặt ổ trục, được gia công một lần. Điều này tối đa hóa độ đồng trục giữa trục động cơ/ khớp nối/ lỗ trục ổ trục/ trục vít, từ đó khắc phục được nhược điểm khó khăn trong việc đảm bảo độ đồng trục khi lắp ghép riêng biệt giữa vỏ động cơ và ổ trục phân chia.

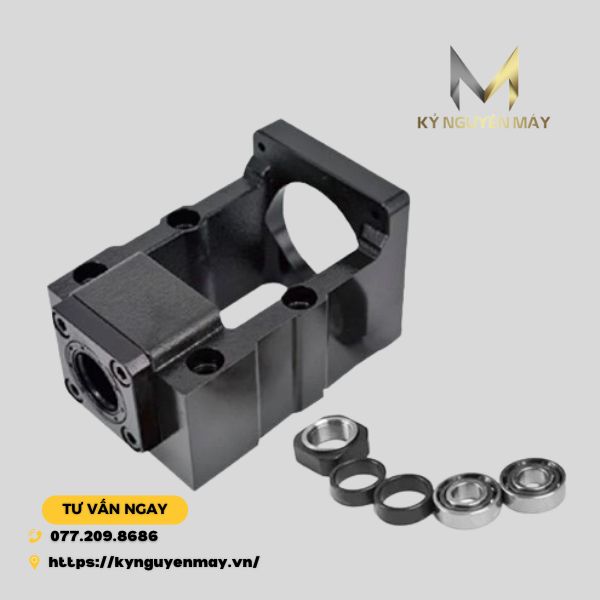

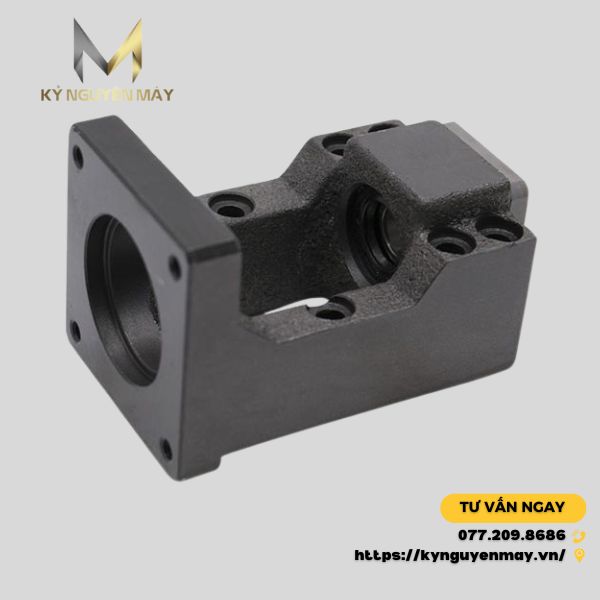

gối đỡ vít me bi HM15-86 HM20-86

Cấu tạo và chức năng của gối đỡ vít me bi HM15-86 HM20-86

Cấu tạo

Bộ gối đỡ này thường bao gồm một phần để lắp vít me bi và một phần để lắp động cơ. Cả hai phần này được gia công chính xác từ thép để đảm bảo độ cứng và độ bền.

Chức năng

  • Hỗ trợ vít me bi: cung cấp một điểm tựa vững chắc cho vít me bi, giúp vít me hoạt động ổn định và giảm thiểu ma sát.
  • Định vị động cơ: Giúp cố định động cơ vào vị trí chính xác, đảm bảo sự đồng trục giữa trục động cơ và vít me.
  • Đảm bảo độ chính xác: Nhờ thiết kế chính xác, gối đỡ giúp giảm thiểu sai số trong quá trình gia công, tăng độ chính xác của sản phẩm.

Thông số kỹ thuật của bạc đạn gối đỡ vít me bi HM15-86 HM20-86

Để đưa ra quyết định chính xác khi chọn mua gối đỡ trục cho hệ thống máy móc của mình, việc tham khảo bảng thông số kỹ thuật là vô cùng quan trọng. Bảng thông số sẽ cung cấp những thông tin chi tiết về kích thước, tải trọng, độ chính xác, vật liệu và các đặc tính kỹ thuật khác của sản phẩm, giúp bạn so sánh và lựa chọn được sản phẩm phù hợp nhất với nhu cầu ứng dụng.

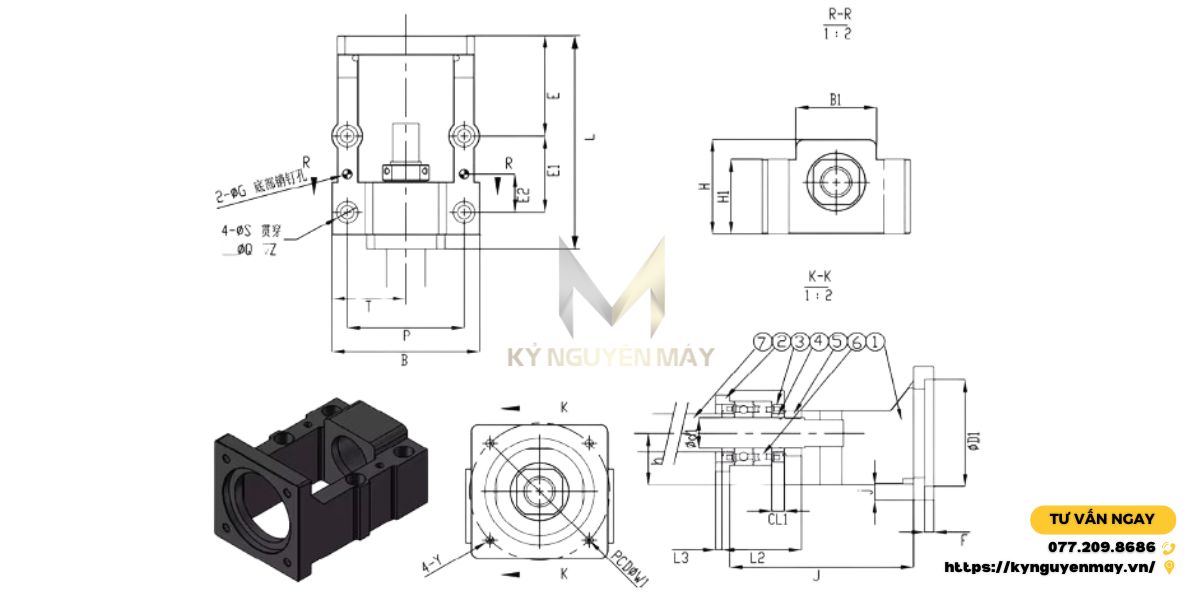

HM15-86

HM15-86HM15-86

Đơn vị: mm

Dòng

D1

W1

Y

L

h0.02

B

P

P1

T

Đường kính trục d1

CL1

L2

L3

H

H1

B1

HM15-86

73

98.4

M6

114

28

70

58

54

35

15

6

38

3

49

39

40

Dòng

S

Q

Z

E

C1

C2

F

J

j

Trọng lượng

Loại bạc đạn

Đầu đỡ

Khớp nối

HM15-86

6.6

11

1

42

15

87

6

97

15

1.6

7002

BF15

40-50Φ12-19

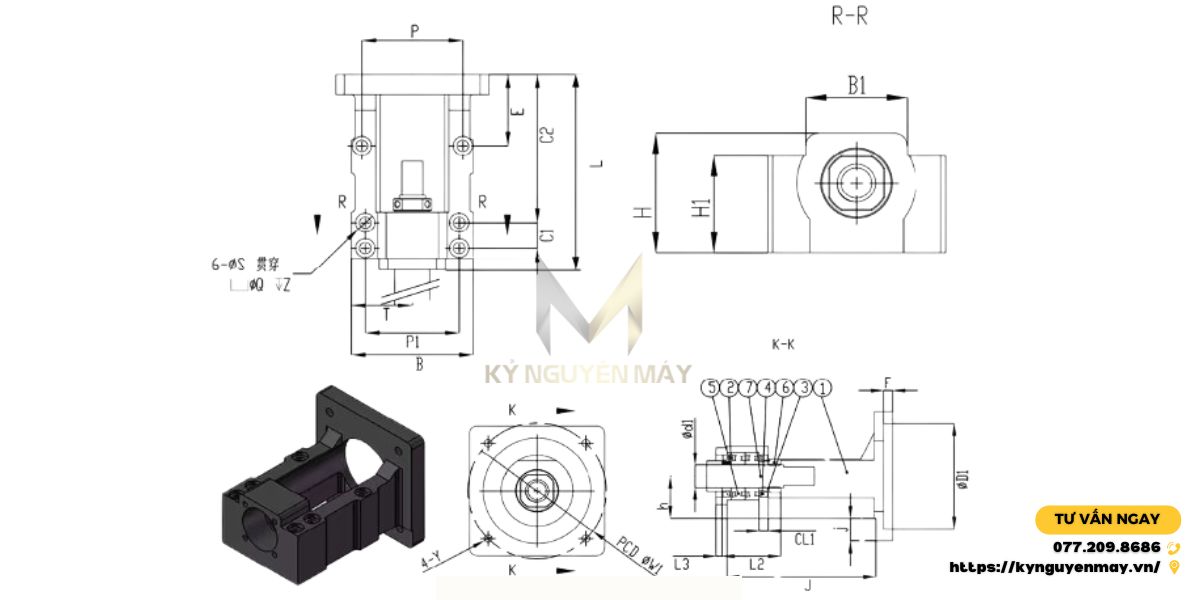

HM20-86

HM20-86HM20-86

Đơn vị: mm

Dòng

D1

W1

Y

L

h0.02

B

P

T

Đường kính trục d1

CL1

L2

L3

H

H1

B1

HM20-86

73

98.4

M5

140

34

95

74

47.5

20

8

51

4

60

50

52

Dòng

S

Q

Z

E

E1

E2

G

F

J

j

Trọng lượng

Loại bạc đạn

Đầu đỡ

Khớp nối

HM20-86

8.5

14

10

66

50

25

6

6

118

12

2.6

7004

BF20

40-55Φ17-19

Ưu điểm của gối đỡ vít me bi HM15-86 HM20-86

  • Giảm độ rung, độ ồn của vòng bi khi hoạt động vì các loại vòng bi đều được xử lý để tạo ra một lực ép nhẹ lên các viên bi bên trong
  • Hoạt động trơn tru và ổn định nhờ lắp vòng bi P5 và DF có độ chính xác cao, khả năng chịu tải lớn và độ bền tốt
  • Giúp giảm thiểu sai số trong quá trình gia công
  • Giúp cố định động cơ vào vị trí chính xác
  • Chịu được tải trọng lớn và hoạt động trong môi trường khắc nghiệt nhờ vật liệu thép chất lượng cao.

Gối đỡ vít me bi HM15-86 HM20-86 không chỉ là một sản phẩm, mà còn là một giải pháp toàn diện cho hệ thống truyền động của bạn. Với đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng và dịch vụ tốt nhất. Hãy để Kỷ Nguyên Máy đồng hành cùng bạn trên con đường phát triển. Liên hệ ngay hotline: 077.209.8686 để được tư vấn miễn phí.
