THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: NSK DS
2. Model: DS15, DS20, DS25, DS30, DS35
3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá.
4. Xuất xứ: Nhật Bản
5. Khả năng cung cấp hiện thời: 100 sản phẩm
Nhập khẩu trực tiếp
Giao nhanh toàn quốc
Theo đúng chính sách

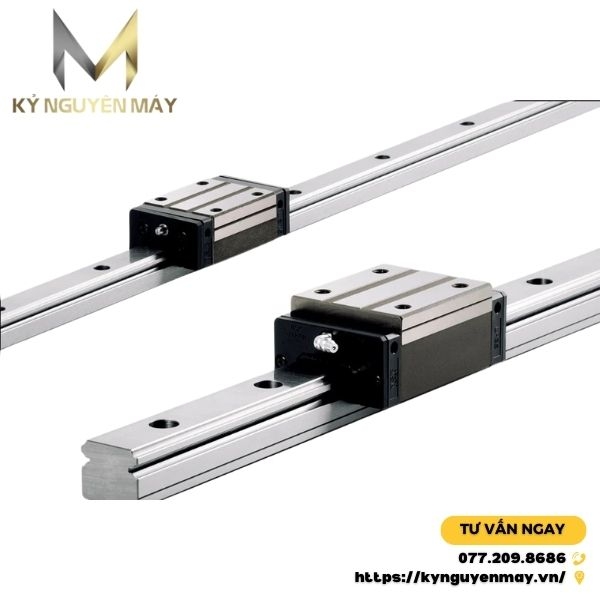

Bạn đã từng nghe đến ray trượt NSK DS chưa? Đây là một trong những dòng sản phẩm nổi bật của NSK, được ứng dụng rộng rãi trong các ngành công nghiệp khác nhau. Với nhiều ưu điểm vượt trội, ray dẫn hướng DS đang ngày càng khẳng định vị thế của mình trên thị trường.
Ray dẫn hướng NSK dòng DS có thiết kế nhỏ gọn, tiết kiệm không gian và trọng lượng nhẹ, thích hợp cho các ứng dụng cần lắp đặt trong không gian hạn chế. Bộ thanh trượt con trượt DS được cải biên khi sử dụng loại mỡ bôi trơn NSK K1-L mới phát triển. Loại mỡ này thường có các đặc tính ưu việt như chịu nhiệt tốt, bền bỉ, giảm ma sát hiệu quả.
Trục dẫn hướng dòng DS với vật liệu thép cacbon cao đặc biệt có 5 kích thước từ 15, 20, 25, 30 và 35 với các chiều dài tối đa mỗi size được thể hiện ở bảng dưới:
|
Dòng |
Size |
15 |
20 |
25 |
30 |
35 |
|
Vật liệu |
||||||
|
DS |
Thép cacbon cao đặc biệt |
2920mm |
3960mm |
3960mm |
4000mm |
4000mm |
Lưu ý: Các ray có thể được nối lại nếu yêu cầu của người dùng vượt quá độ dài ray được hiển thị trong bảng.

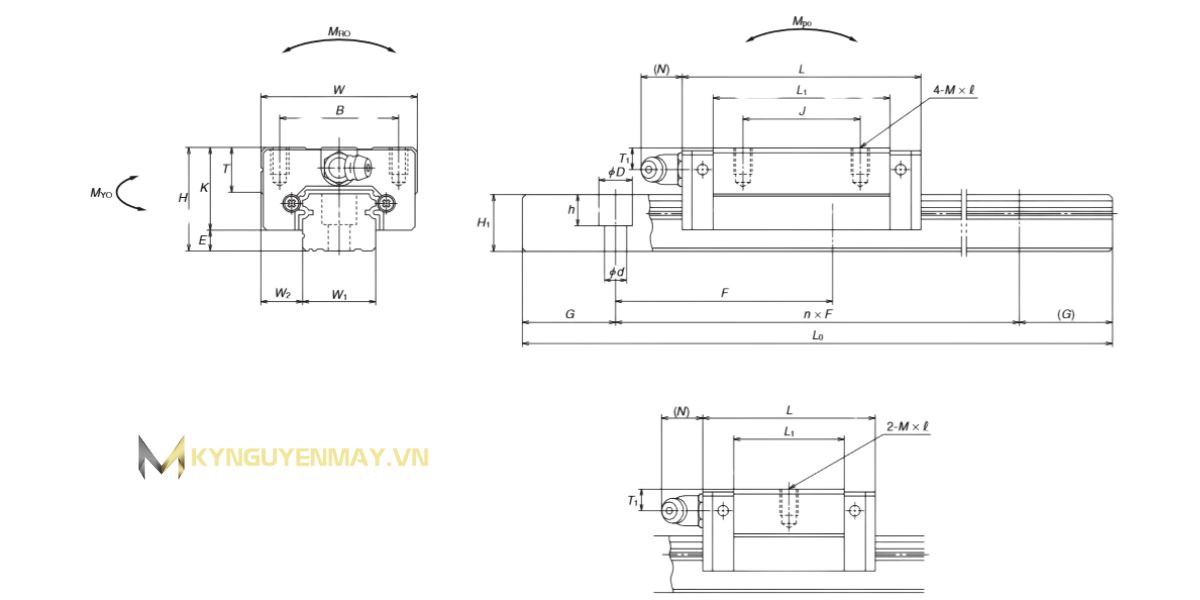

Bạn muốn tìm hiểu kỹ hơn về cấu tạo của ray trượt chịu tải NSK dòng DS? Dưới đây là catalog và bảng thông số kỹ thuật để giúp bạn hình dung rõ hơn về sản phẩm này. Hãy lựa chọn ray thanh trượt phù hợp với thiết bị của bạn:

|
Model thanh trượt |
Model con trượt |
W1 |
H1 |
F |
dxDxh |
|
DS15 |
DS15CL |
15 |
12.5 |
60 |
*4.5x7.5x5.3 3.5x6x4.5 |
|
DS15AL |
|||||
|
DS15JM |
|||||
|
DS15EM |
|||||
|
DS20 |
DS20CL |
20 |
15.5 |
60 |
6x9.5x8.5 |
|
DS20AL |
|||||
|
DS20JM |
|||||
|
DS20EM |
|||||
|
DS25 |
DS25CL |
23 |
18 |
60 |
7x11x9 |
|
DS25AL |
|||||
|
DS25JM |
|||||
|
DS25EM |
|||||
|
DS30 |
DS30CL |
28 |
23 |
80 |
7x11x9 |
|
DS30AL |
|||||
|
DS30JM |
|||||
|
DS30EM |
|||||
|
DS35 |
DS35CL |
34 |
27.5 |
80 |
9x14x12 |
|
DS35AL |
|||||
|
DS35JM |
|||||
|
DS35EM |
Lưu ý: Ký hiệu (*) Tiêu chuẩn lỗ lắp của ray DS15 là dành cho bu lông M4 (Kích thước lỗ: 4.5 x 7.5 x 6.3). Nếu bạn cần lỗ lắp cho bu lông M3 (Kích thước lỗ: 3.5 x 6 x 4.5), vui lòng ghi rõ khi đặt hàng:
Catalog cho thấy một điểm rất tiện lợi: Một số bạc trượt có thể sử dụng chung một loại thanh ray trượt chung. Điều này giúp người dùng dễ dàng thay thế, sửa chữa hoặc nâng cấp các bộ phận mà không gặp khó khăn trong việc tìm kiếm phụ tùng thay thế.

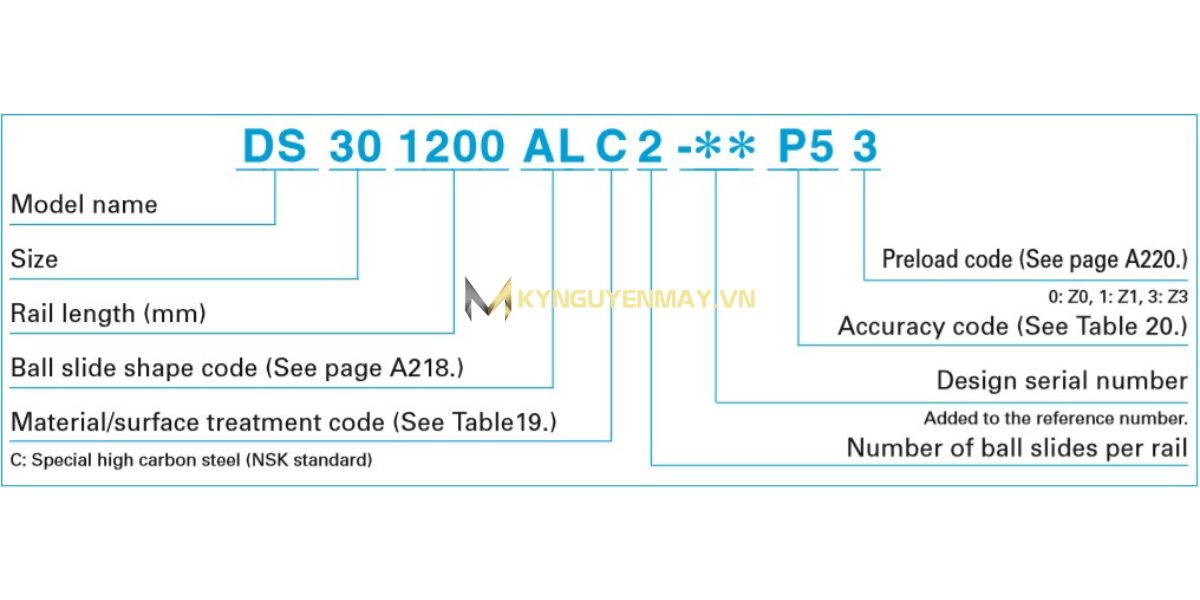

Mỗi ray trục chịu lực của NSK sẽ có mỗi ký hiệu riêng, mỗi ký tự trong dãy ký hiệu đó sẽ mang một ý nghĩa khác nhau. Để người dùng có thể nắm được những thông số kỹ thuật, những ý nghĩa của ký hiệu. Chúng tôi cung cấp bảng giải thích các ký hiệu của thanh ray dẫn hướng cho quý vị để khách hàng có thể dễ dàng lựa chọn sản phẩm phù hợp với con trượt cùng loại.




|
Đặc điểm kỹ thuật |
Ký hiệu |
Giải nghĩa |
|
Tên model |
DS |
|
|
Kích thước |
30 |
|
|
Chiều dài thanh ray (mm) |
1200 |
|
|
Mã hình dạng khối trượt bi |
AL |
|
|

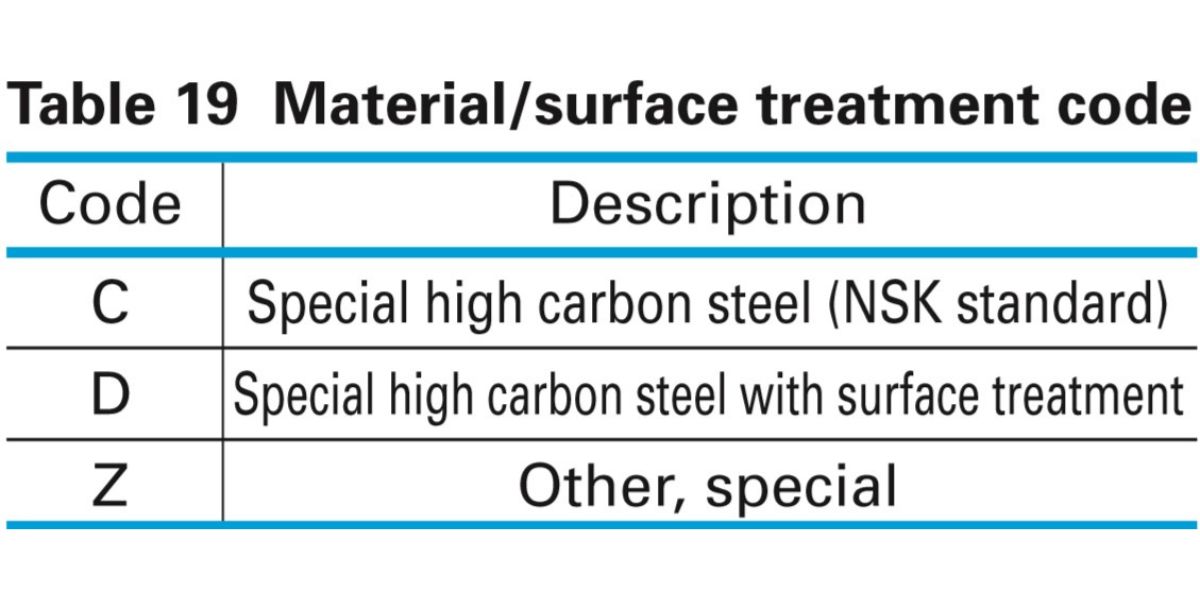

Mã xử lý vật thể/bề mặt
|
C |
C: Thép cacbon cao đặc biệt (tiêu chuẩn NSK) D: Thép cacbon cao đặc biệt có xử lý bề mặt Z: Khác, đặc biệt |
|
Số lượng khối trượt bi trên mỗi thanh trượt. |
2 |
|
|
Số hiệu thiết kế. |
-** |
|
|

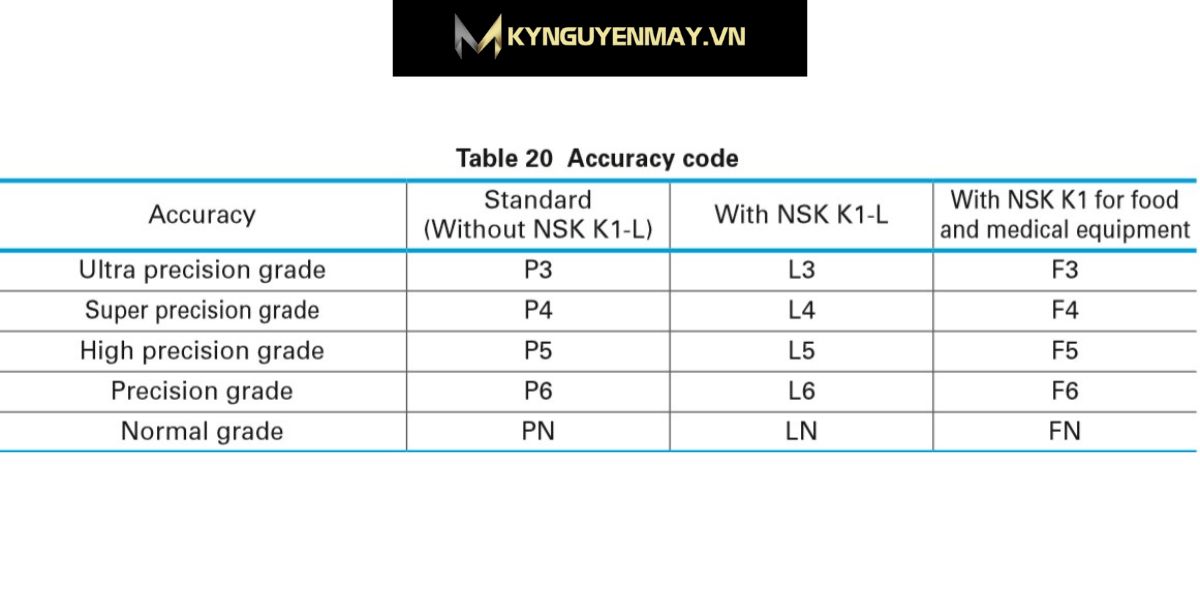

Mã độ chính xác |
P5 |
|
|

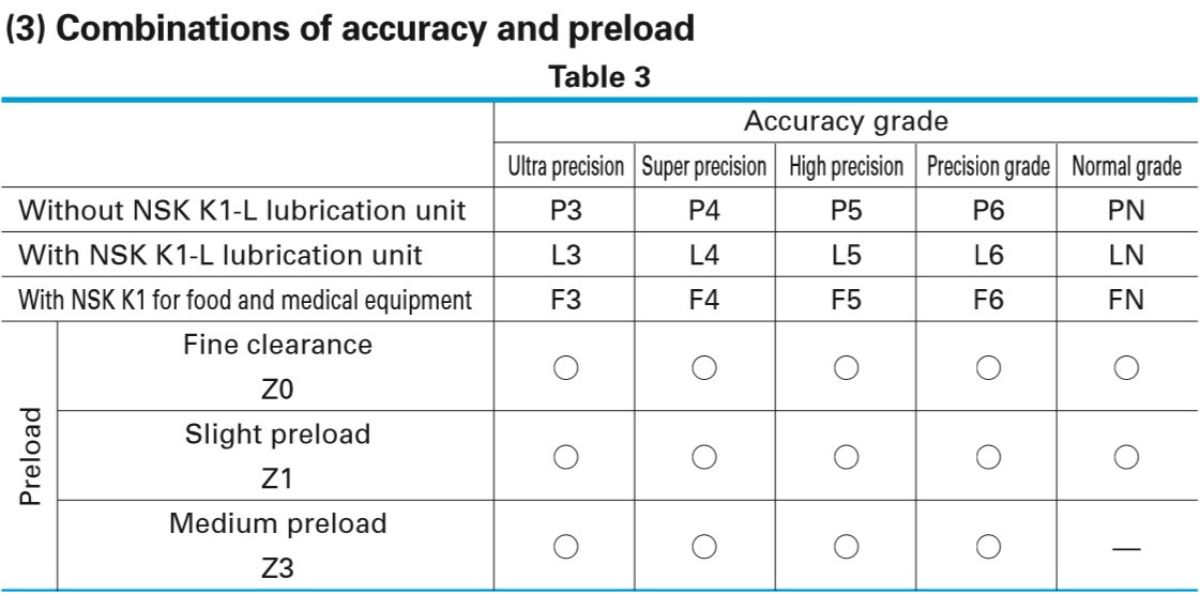

Mã tải trước |
3 |
3 (Z3): Lực ép trước trung bình Z0: Khe hở nhỏ Z1: Lực ép trước nhẹ |
|
Các ô trong bảng |
O |
Có sẵn |
|
- |
Không có |
Kỷ nguyên Máy - Đối tác tin cậy số 1 cung cấp thanh trượt NSK DS chính hãng.
Với thiết kế nhỏ gọn, tiết kiệm không gian và trọng lượng nhẹ thanh trượt ray DS là dòng sản phẩm đáng để bạn trải nghiệm. Đặt mua ngay để nhận được ưu đãi đặc biệt và trải nghiệm dịch vụ tốt nhất. Liên hệ với chúng tôi qua hotline 077.209.8686 hoặc website kynguyenmay.vn để được tư vấn chi tiết.
