Ray Trượt NSK HS

SKU: HS15
Thương hiệu: NSK
Đánh giá
0₫ Tiết kiệm:

THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: NSK HS

2. Model: HS15, HS20, HS25, HS30, HS35

3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá.

4. Xuất xứ: Nhật Bản

5. Khả năng cung cấp hiện thời: 100 sản phẩm

Model:
Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686
Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy
Hàng mới 100%
Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày
Xuất hàng trong ngày

Giao nhanh toàn quốc

Hỗ trợ bảo hành trọn đời
Hỗ trợ bảo hành trọn đời

Theo đúng chính sách

Ray trượt NSK HS là dòng thanh dẫn hướng có độ chính xác cực cao. Sản phẩm được thiết kế hệ thống bôi trơn thông minh, đảm bảo rằng dầu bôi trơn được phân phối đều đến tất cả các bộ phận quan trọng. Hãy cùng Kỷ Nguyên Máy tìm hiểu kỹ hơn nhé.

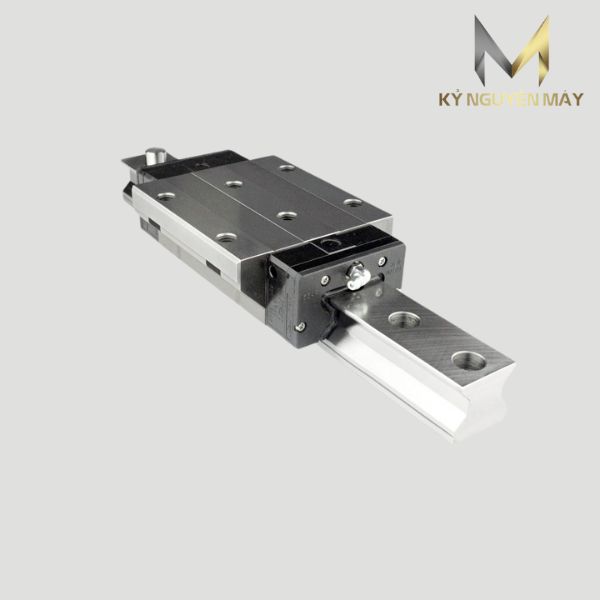

Thanh trượt NSK HS

Thanh ray dẫn hướng HS là gì?

Thanh ray trượt HS là dòng ty trượt có độ chính xác cực cao, tải trọng cực cao, tự căn chỉnh. NSK cung cấp nhiều tùy chọn cấu hình và kích thước cho dòng HS, giúp đáp ứng được yêu cầu cụ thể của từng ứng dụng. Hệ thống bôi trơn tự động giúp giảm ma sát, tăng cường độ ổn định và kéo dài tuổi thọ của sản phẩm. Đặc biệt, lớp phủ bề mặt đặc biệt giúp tăng cường khả năng chống ăn mòn khi con trượt NSK chuyển động, phù hợp với các môi trường làm việc khắc nghiệt.

Size

15

20

25

30

35

Dòng

HS

2000mm

3960mm

3960mm

4000mm

4000mm

1300mm

3500mm

3500mm

3500mm

3500mm

Lưu ý: Các ray có thể được nối lại nếu yêu cầu của người dùng vượt quá độ dài ray được hiển thị trong bảng.

Thông số kỹ thuật của thanh dẫn hướng dòng HS

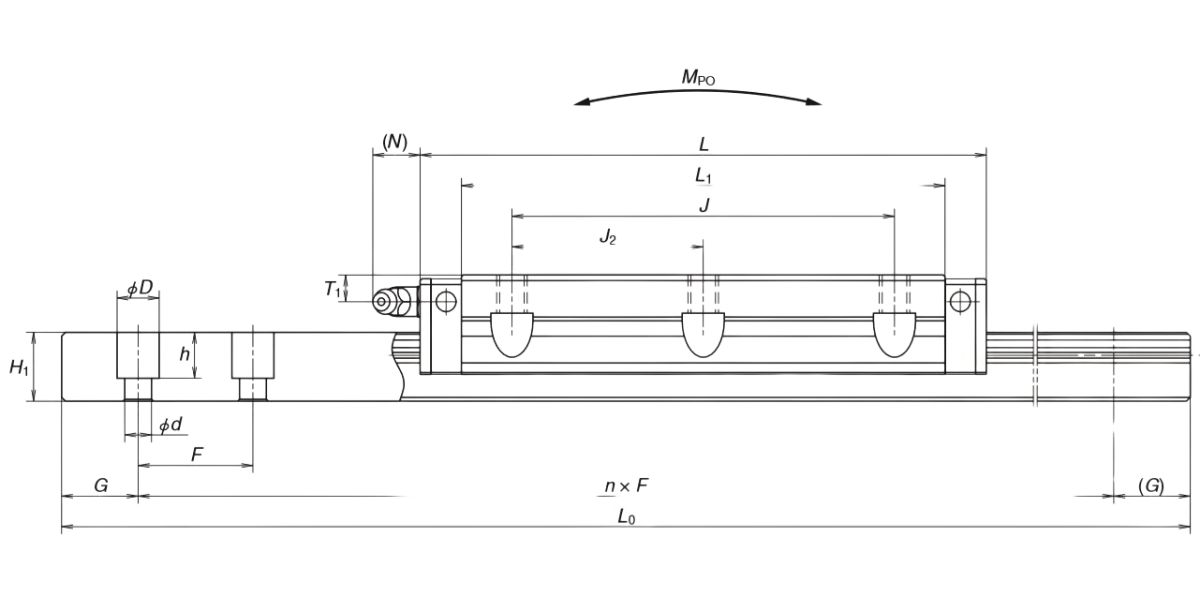

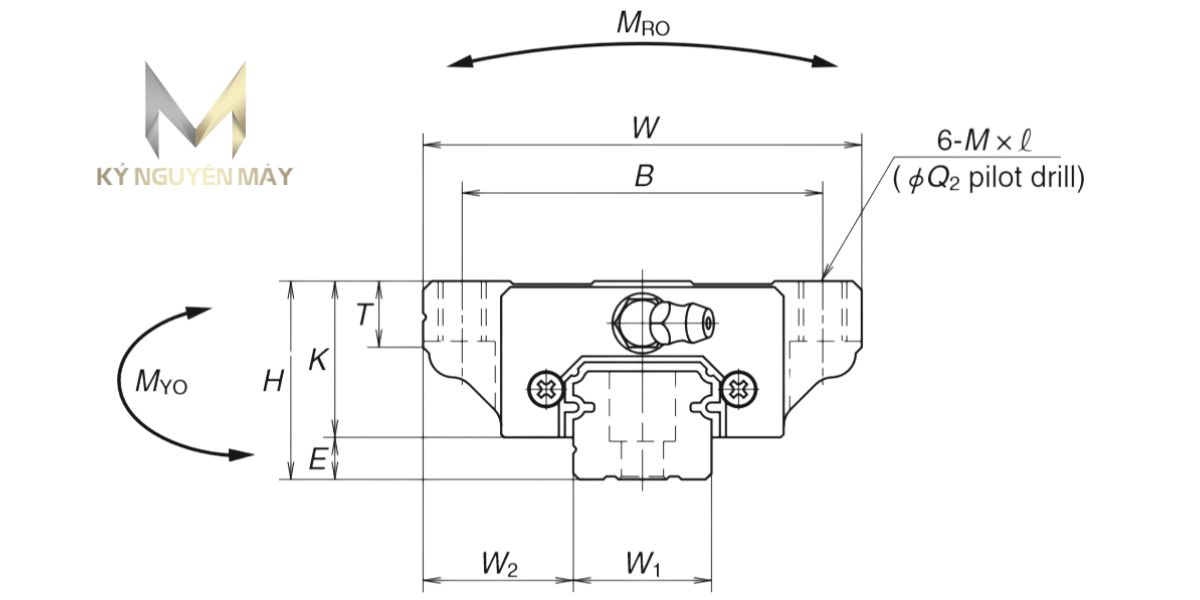

Hình ảnh và bảng thông số kỹ thuật dưới đây sẽ giúp Quý khách hình dung rõ hơn về cấu tạo và các thông số kỹ thuật quan trọng của ray trượt HS.

Ray trượt NSK HSRay trượt NSK HS

Model thanh trượt

Model con trượt

W1

H1

F

dxDxh

Chều dài tối đa

HS15

HS15AL

15

12.5

30

*4.5x7.5x8.5

3.5x6x8.5

2000mm

(1300mm)

HS15EM

HS20

HS20AL

20

15.5

30

6x9.5x10.5

3960mm

(3500mm)

HS20EM

HS25

HS25AL

23

18

30

7x11x12

3960mm

(3500mm)

HS25EM

HS30

HS30AL

28

23

40

7x11x16

4000mm

(3500mm)

HS30EM

HS35

HS35AL

34

27.5

40

9x11x20

4000mm

(3500mm)

HS35EM

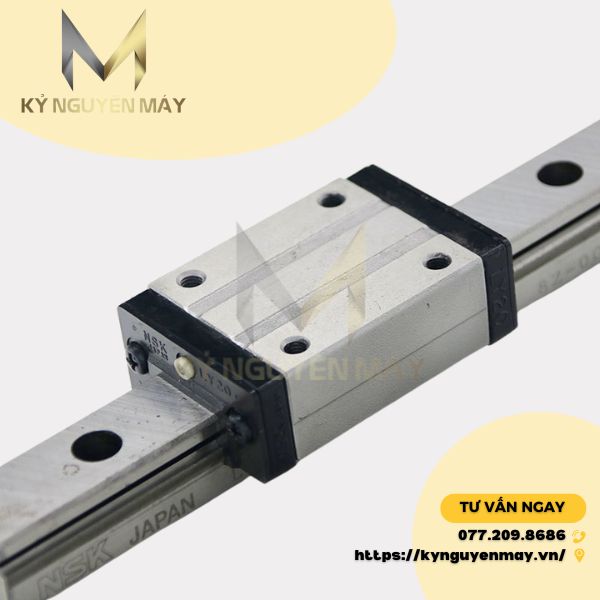

Thanh trượt NSK HS

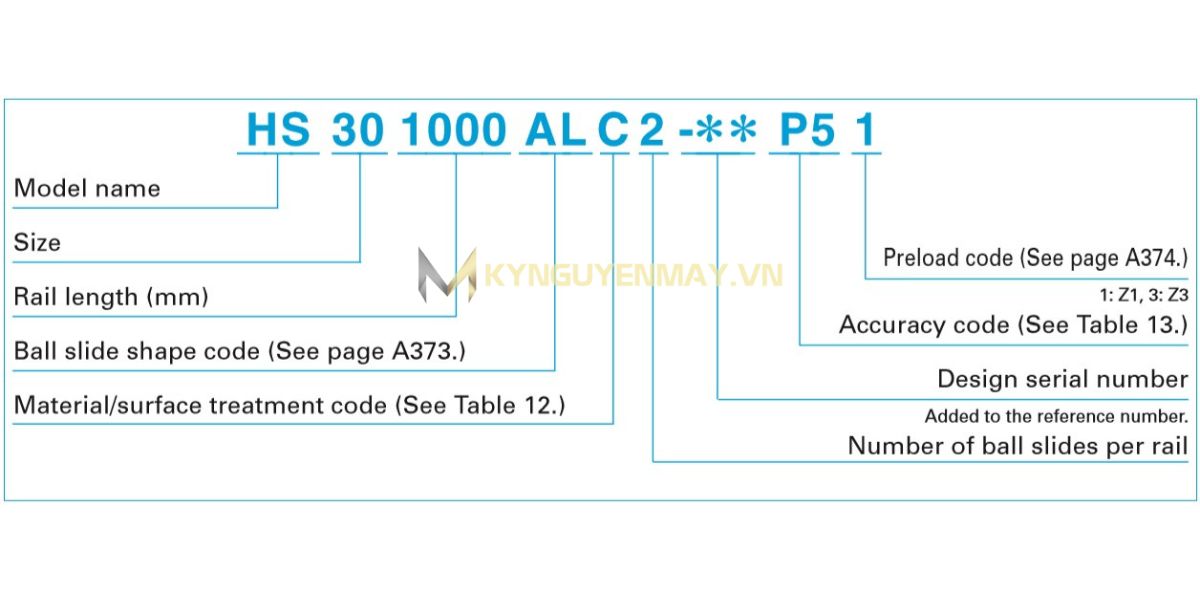

Ý nghĩa của các ký hiệu trong ray trượt HS

Mỗi ký hiệu trên ray thanh trượt của NSK sẽ là những ký tự khác nhau, mỗi ký tự sẽ đại diện cho mỗi đặc điểm riêng của sản phẩm. Để hiểu rõ hơn về các kỹ tự, chúng tôi cung cấp cho bạn bảng giải thích ý nghĩa của các ký tự để bạn có thể lựa chọn được thanh trượt phù hợp với con trượt HS cũng như lựa chọn được sản phẩm phù hợp nhất với ứng dụng công nghiệp của bạn.

Thanh trượt NSK HSThanh trượt NSK HSThanh trượt NSK HSThanh trượt NSK HS

Đặc điểm kỹ thuật

Ký hiệu

Giải nghĩa

Tên model

HS



Kích thước

30



Chiều dài thanh ray (mm)

1000



Mã hình dạng khối trượt bi

AL

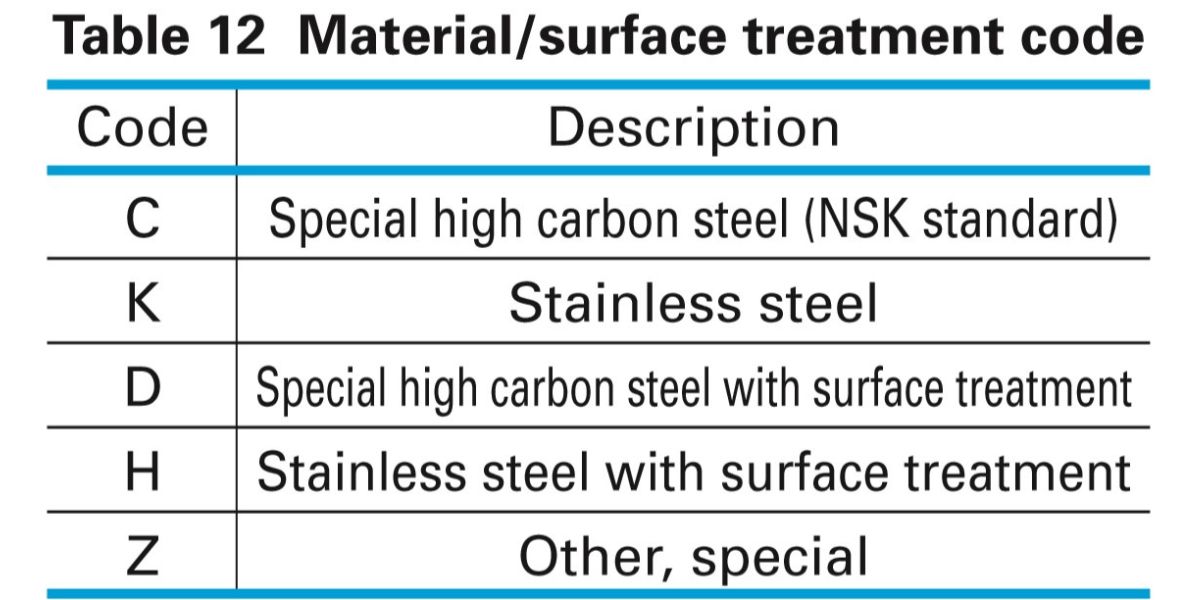

Mã xử lý vật thể/bề mặt



C

C: Thép cacbon cao đặc biệt (tiêu chuẩn NSK)

K: Thép không gỉ (chỉ áp dụng cho NH15 đến NH30)

D: Thép cacbon cao đặc biệt có xử lý bề mặt

H: Thép không gỉ có xử lý bề mặt

Z: Khác, đặc biệt

Số lượng khối trượt bi trên mỗi thanh trượt.

2



Số hiệu thiết kế.

-**

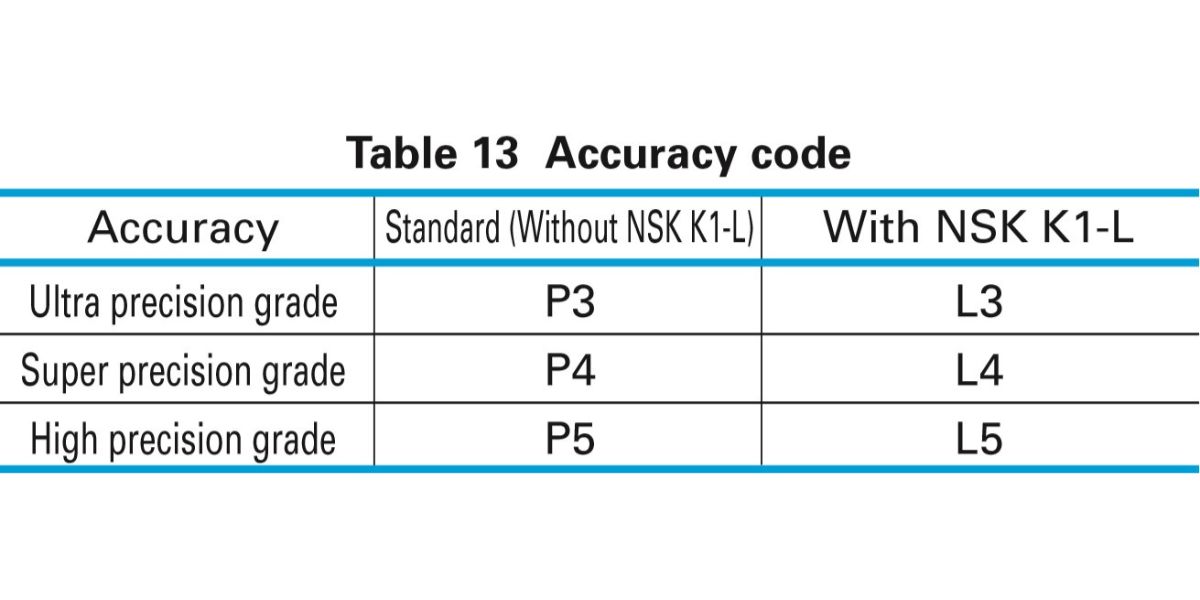

Mã độ chính xác

P5

Độ chính xác cao

  • P3, L3: Độ chính xác cực cao
  • P4, L4: Độ chính xác siêu cao
  • P5, L5: Độ chính xác cao

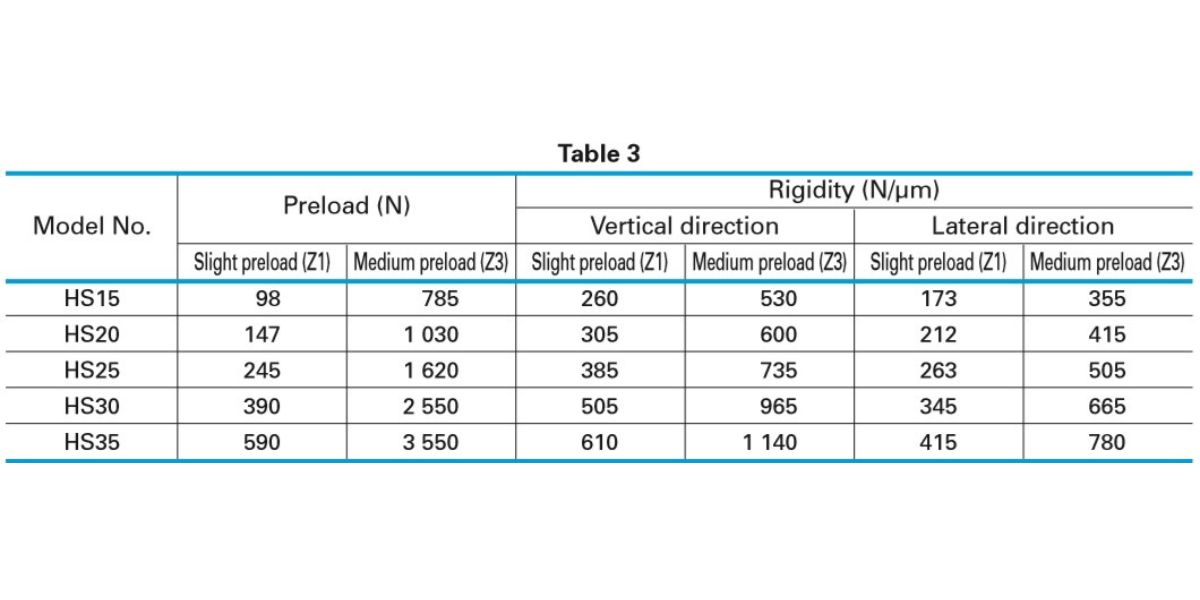

Mã tải trước

1

Preload (N)

1 (Z1): Lực ép trước nhẹ

Z3: Lực ép trước trung bình

Rigidity (N/µm)

Z1: Lực tải trước nhẹ

Z3: lực tải trước trung bình

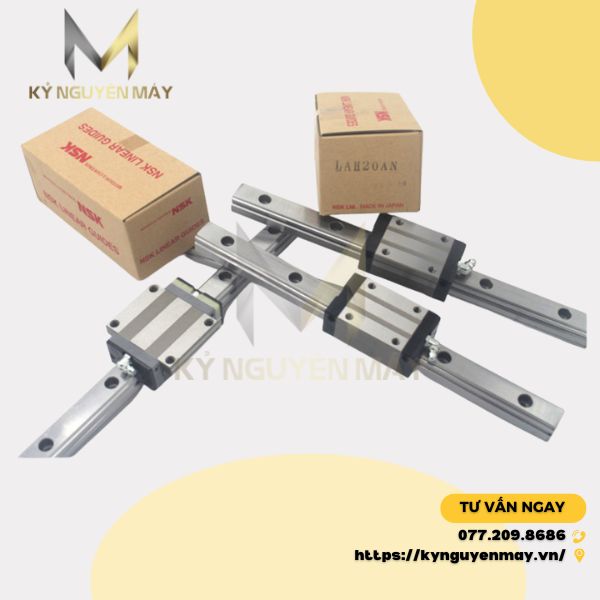

Thanh trượt NSK HS

Đừng bỏ lỡ cơ hội sở hữu ray trượt NSK HS chính hãng với giá cả cạnh tranh. Liên hệ ngay với chúng tôi qua hotline: 077.209.8686 hoặc qua website: kynguyenmay.vn để được tư vấn và đặt hàng. Chúng tôi cam kết mang đến cho bạn những sản phẩm chất lượng tốt nhất cùng dịch vụ hậu mãi chuyên nghiệp.
