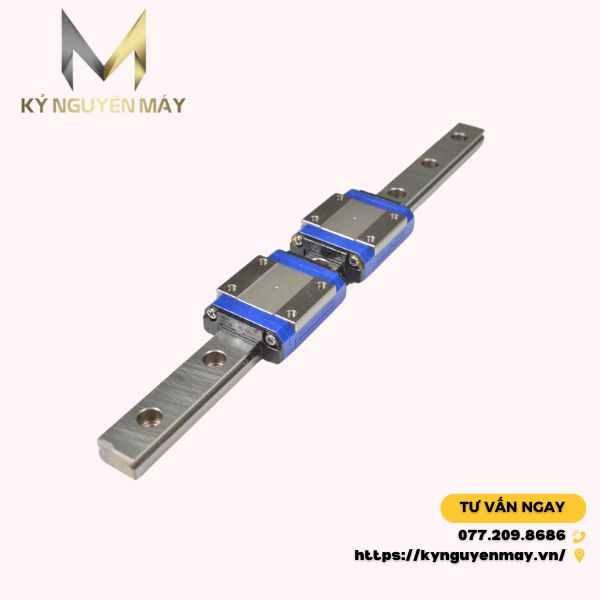

Ray Trượt NSK LU

SKU: LU09
Thương hiệu: NSK
Đánh giá
0₫ Tiết kiệm:

THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: NSK LU

2. Model: LU09, LU12, LU15

3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá.

4. Xuất xứ: Nhật Bản

5. Khả năng cung cấp hiện thời: 100 sản phẩm

Model:
Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686
Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy
Hàng mới 100%
Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày
Xuất hàng trong ngày

Giao nhanh toàn quốc

Bảo hành dài lâu
Bảo hành dài lâu

Theo đúng chính sách

Ray trượt NSK LU - Sự lựa chọn hoàn hảo cho độ chính xác tuyệt đối. Với khả năng chịu tải cao, ma sát thấp và độ cứng vững, ray trượt NSK LU đảm bảo chuyển động tuyến tính ổn định và chính xác, đáp ứng yêu cầu khắt khe của các ứng dụng công nghiệp hiện đại.

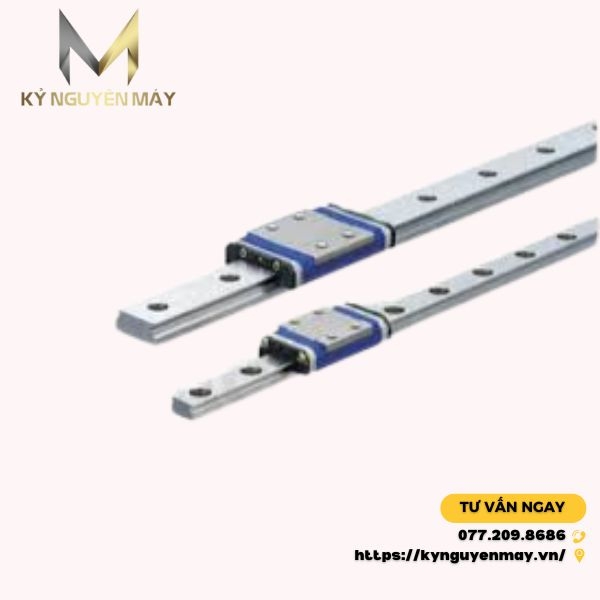

Thanh trượt ray dòng LU

Thanh dẫn hướng tuyến tính thu nhỏ dòng LU là một giải pháp tối ưu cho các ứng dụng đòi hỏi độ chính xác cao, kích thước nhỏ gọn và trọng lượng nhẹ. Với thiết kế đặc biệt, dòng sản phẩm thanh dẫn hướng tuyến tính này đang ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau.

Ray trượt NSK LU

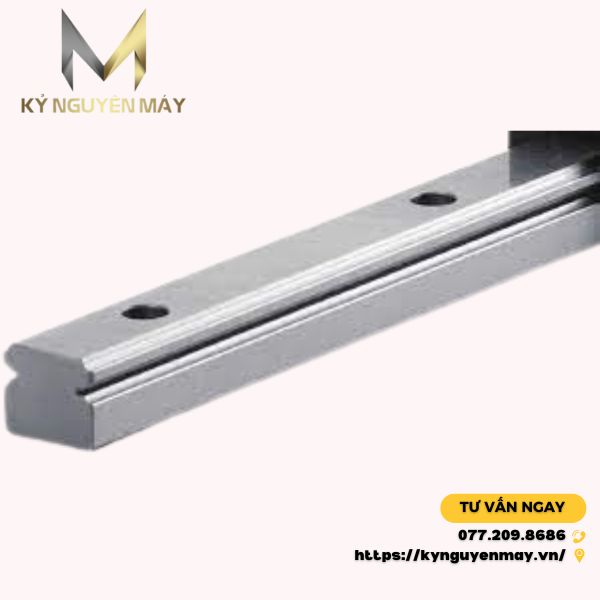

Chiều dài tối đa của ty trượt dòng LU

Ty trượt NSK dòng LU với vật liệu thép cacbon cao đặc biệt có 3 kích thước từ 09, 12, 15, với vật liệu thép không gỉ có 5 kích thước từ 05, 07, 09, 12, 15 với các chiều dài tối đa mỗi size được thể hiện ở bảng dưới:

Dòng

Size

05

07

09

12

15

Vật liệu

LU

Thép cacbon cao đặc biệt

-

-

3960mm

1800mm

2000mm

Thép không gỉ

210mm

357mm

600mm

800mm

1000mm

Lưu ý: Các ray có thể được nối lại nếu yêu cầu của người dùng vượt quá độ dài ray được hiển thị trong bảng.

Thanh trượt NSK LU

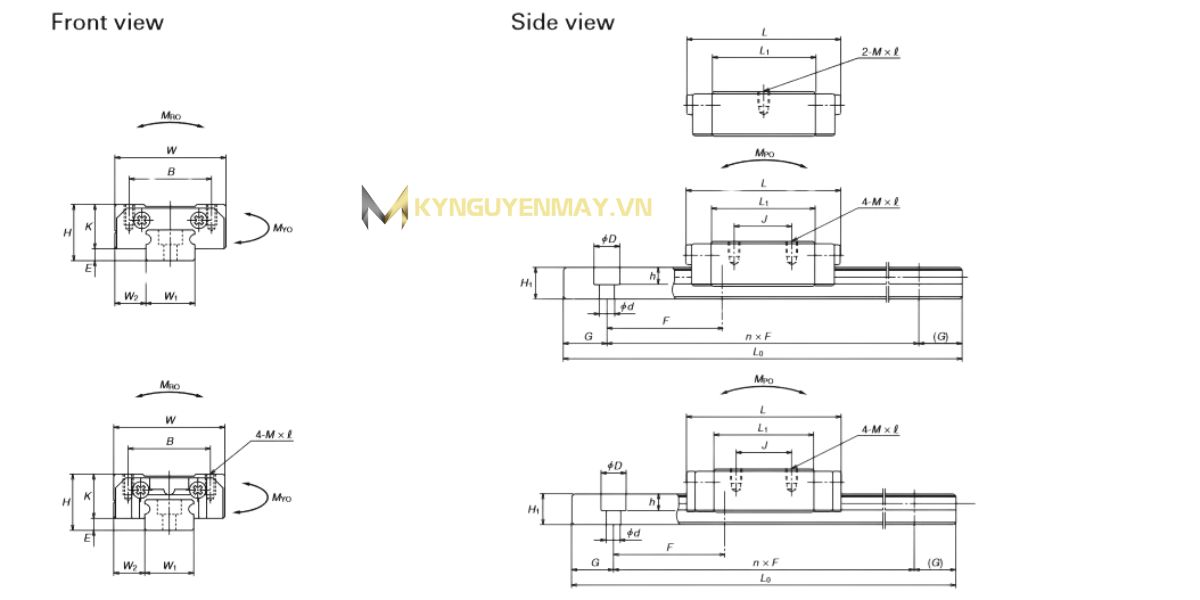

Thông số kỹ thuật của trục dẫn hướng LU

Để hiểu rõ hơn về cấu tạo và thông số kỹ thuật chi tiết của các dòng trục dẫn hướng LU, dưới đây là catalog sản phẩm của NSK và bảng thông số kỹ thuật đến hình ảnh minh họa, giúp bạn có thể theo dõi và dễ dàng lựa chọn sản phẩm phù hợp nhất cho con trượt cùng dòng và cho nhu cầu ứng dụng:

Thanh dẫn hướng NSK LU

Model thanh trượt

Model con trượt

W1

H1

F

dxDxh

LU05

LU05TL

5

3.2

15

2.3x3.3x1.5

LU07

LU07AL

7

4.7

15

2.4x4.2x2.3

LU09 (*)

LU09AL

9

5.5

20

2.6x4.5x3

LU09AR

LU09BL

LU09 (**)

LU09TL

3.5x6x4.5

LU09TR

LU09UL

LU12 (*)

LU12AL

12

7.5

25

3x5.5x3.5

LU12AR

LU12BL

LU12 (**)

LU12TL

3.5x6x4.5

LU12TR

LU12UL

LU15

LU15AL

15

9.5

40

3.5x6x4.5

LU15BL

Lưu ý: Ký hiệu (*), (**) không mang ý nghĩa về mặt kỹ thuật, chỉ dùng để phân biệt

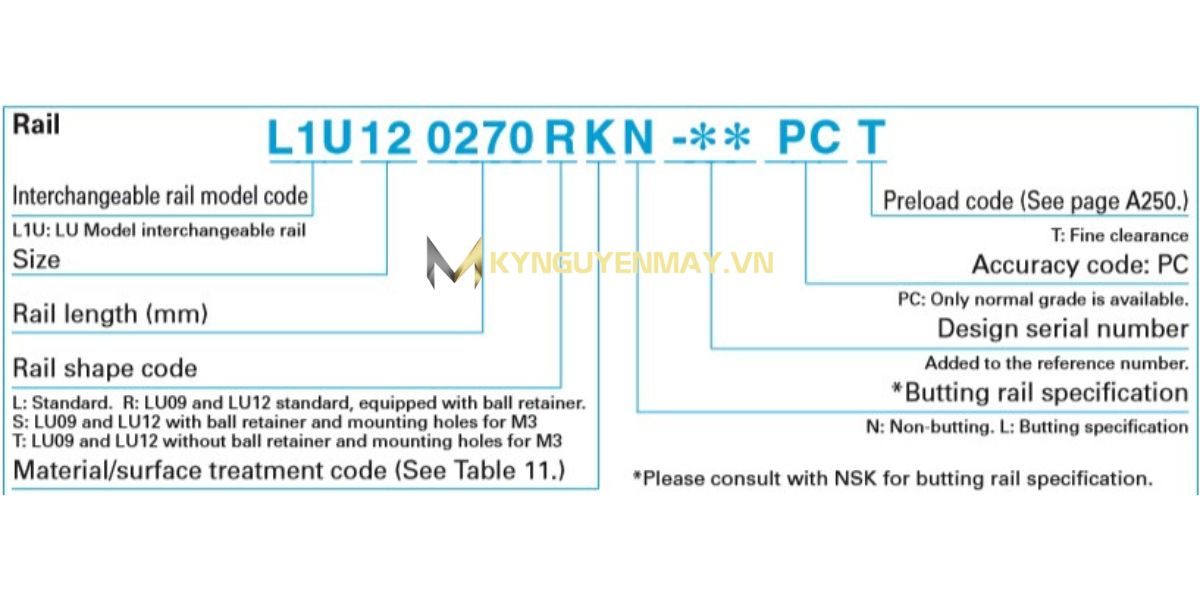

Ý nghĩa của các ký hiệu trên thanh trượt ray LU

Để chọn được thanh dẫn hướng NSK dòng LU phù hợp với thiết bị của mình, việc hiểu rõ ý nghĩa của các ký hiệu trên sản phẩm là vô cùng quan trọng. Mỗi ký hiệu đều mang một thông tin cụ thể về kích thước, vật liệu và khả năng chịu tải của thanh dẫn hướng.

Ký hiệu của thanh trượt NSK dòng LUGiải thích ký hiệu của thanh trượt NSK dòng LUGiải thích ký hiệu của thanh trượt NSK dòng LU

Đặc điểm kỹ thuật

Ký hiệu

Giải nghĩa

Mã thanh ray có thể thay thế

PU/P1U

P1U: Model thanh ray có thể thay thế PU

Kích thước

12



Chiều dài thanh trượt (mm)

0270



Mã hình dạng thanh ray

R

L: Tiêu chuẩn L

R: Tiêu chuẩn R áp dụng cho các dòng LU09 và LU12, được trang bị bộ giữ bi

S: Kiểu S áp dụng cho các dòng LU09 và LU12, được trang bị bộ giữ bi và các lỗ bắt vít M3

T: Kiểu T áp dụng cho các dòng LU09 và LU12, không có bộ giữ bi và không có lỗ bắt vít M3.

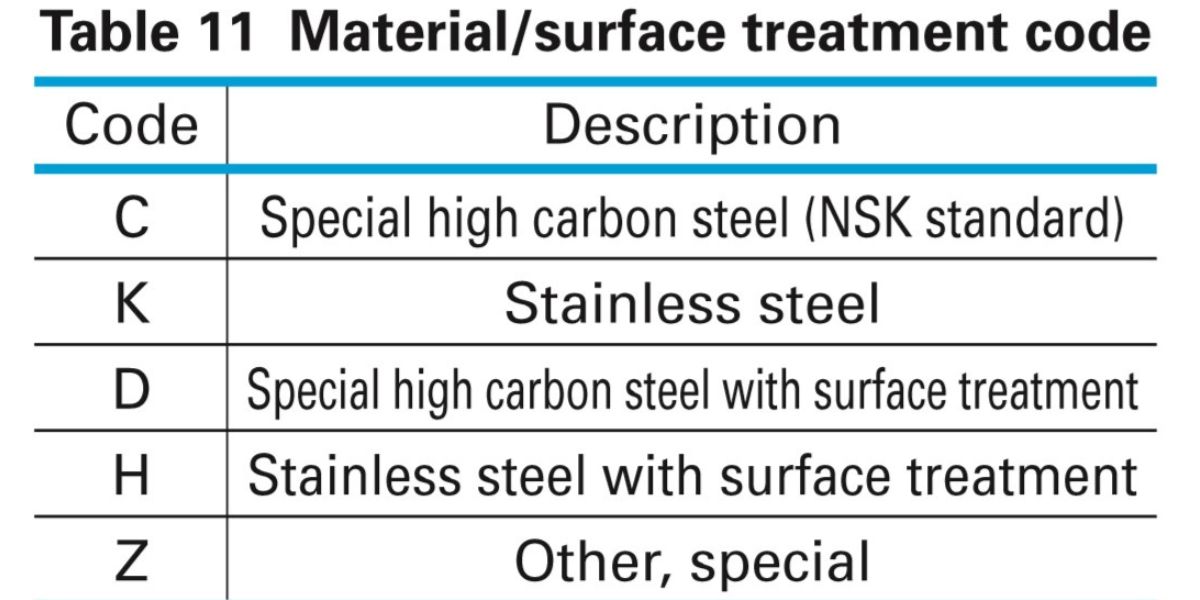

Mã xử lý vật thể/bề mặt

K

K: Thép không gỉ

C: Thép cacbon cao đặc biệt

D: Thép cacbon cao đặc biệt có xử lý bề mặt

H: Thép không gỉ có xử lý bề mặt

Z: Khác, đặc biệt

Thông số kỹ thuật thanh ray nối liền

N

N: Không nối liền

L: Có nối liền

Số hiệu thiết kế.

-**



Mã độ chính xác

PC

Độ chính xác thông thường

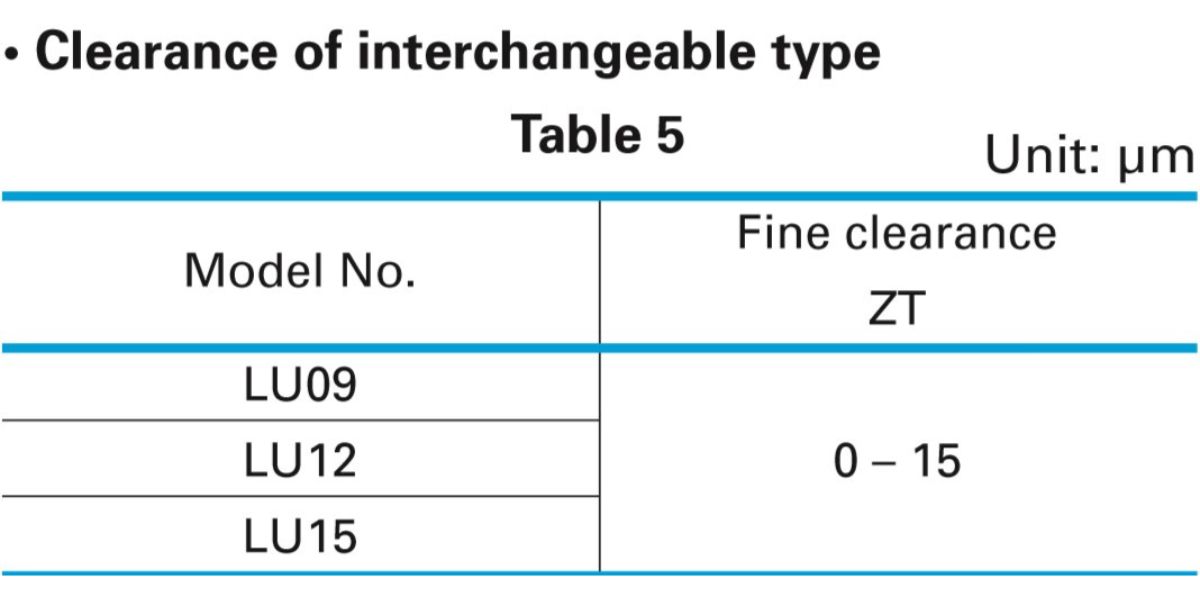

Mã tải trước

T

T (ZT): Loại có thể thay thế với khe hở nhỏ

  • Khoảng hở giữa các bộ phận chuyển động sẽ được kiểm soát trong phạm vi từ 0 đến 15 micromet..

Ray trượt NSK LU đã và đang góp phần nâng cao hiệu suất và tuổi thọ của hàng ngàn máy móc trên toàn thế giới. Bạn còn chần chừ gì nữa mà không trải nghiệm sự khác biệt mà ray trượt NSK LU mang lại? Liên hệ ngay qua hotline 077.209.8686 hoặc truy cập website: kynguyenmay.vn để được báo giá tốt nhất!
